Устройство контроля дискретных сигналов

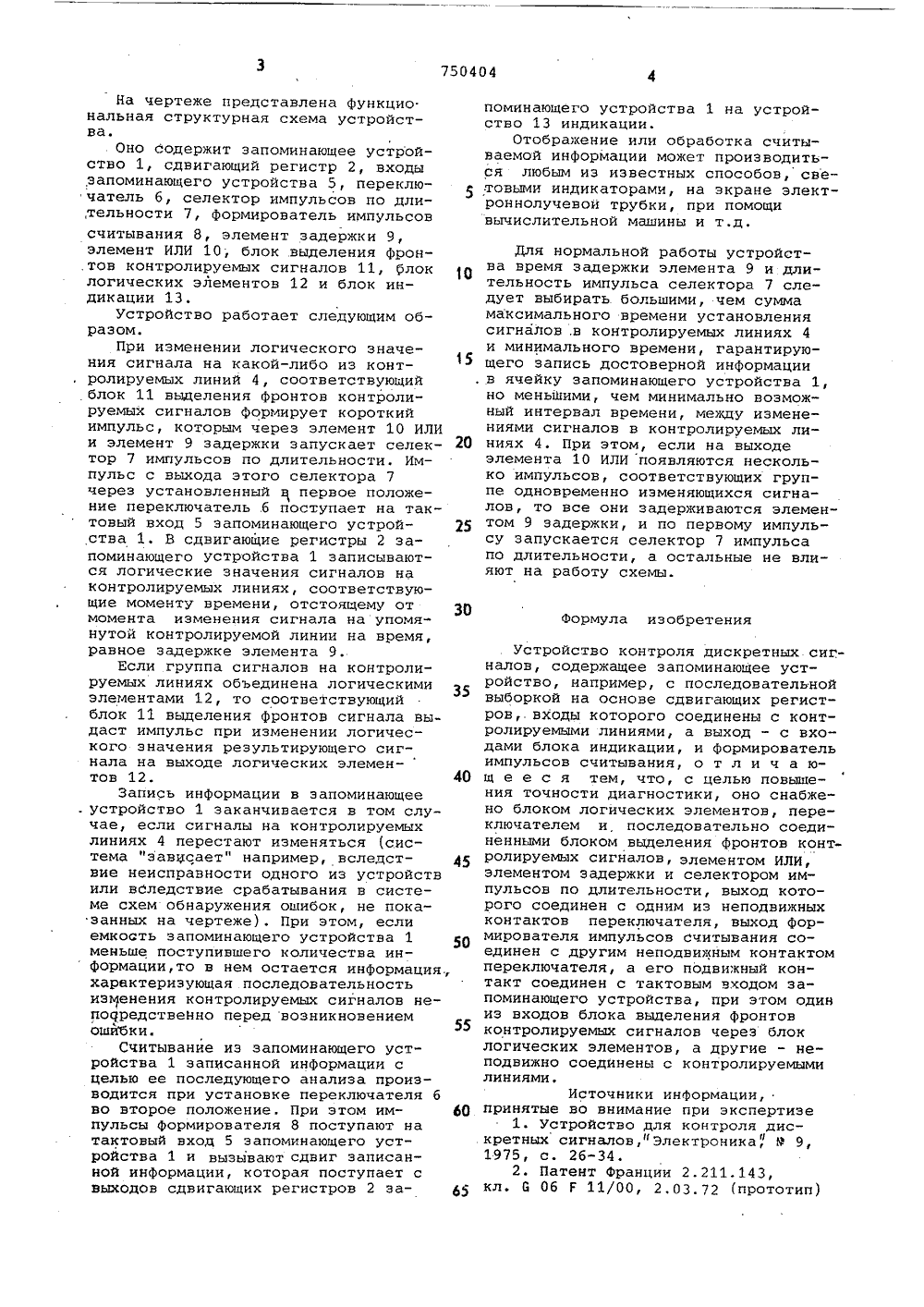

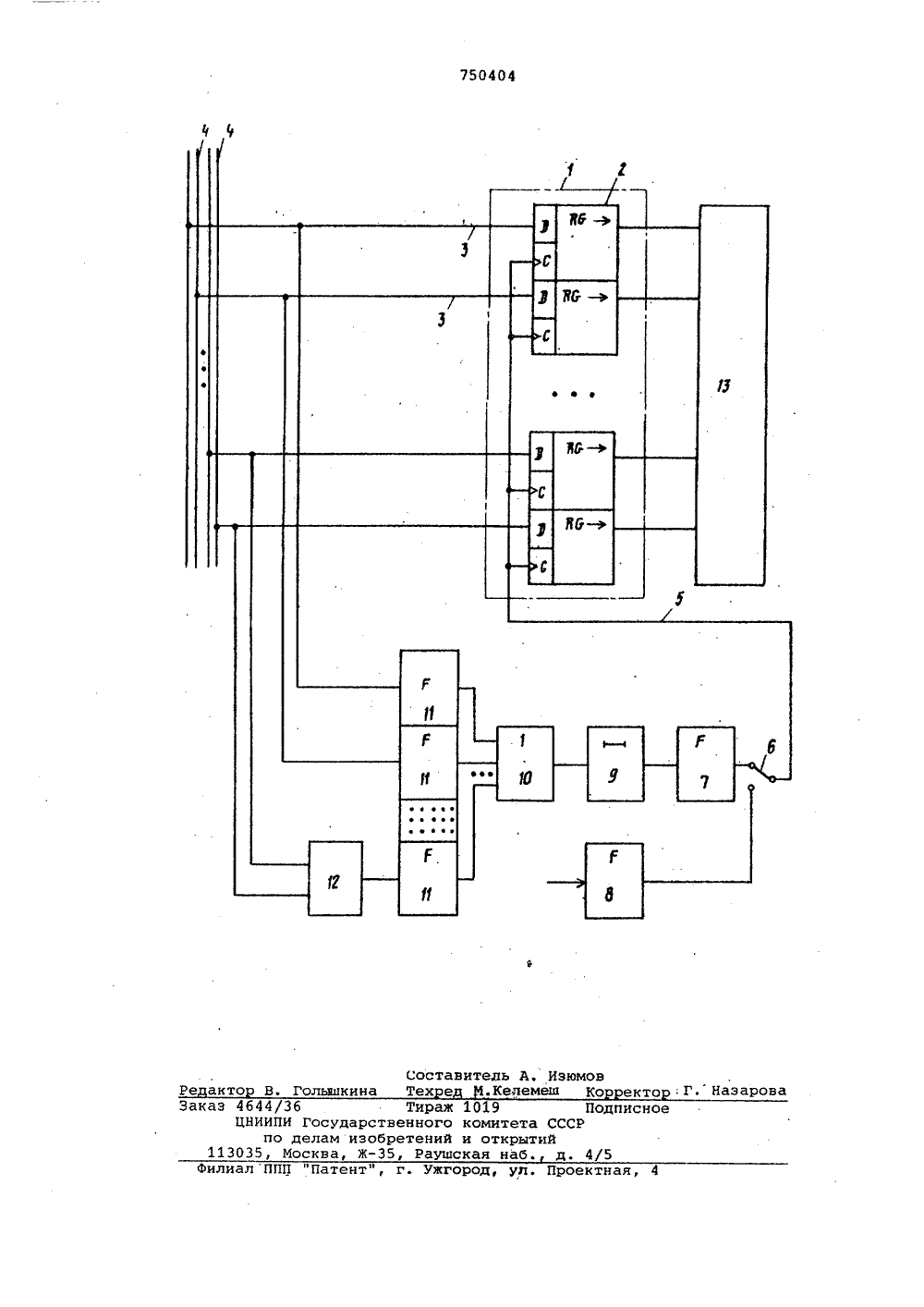

Союз Советских Социалистических Республик(51)м ьэ С.01 3 31/28 Государственный комитет СССР по делам изобретений и открытий(54) УСТРОЙСТВО КОНТРОЛЯ ДИСКРЕТНЫХ СИГНАЛОВ Иэобретение относится к областиэлектроизмерительной техники и может быть использовано при созданииустройств контроля каналов обмена ин-Формацией вычислительных машин,Известно устройство для контролядискретных сигналов, содержащее запоминающее устройство, тактовый генератор, устройство разрешения началазаписи и индикатор Щ .Недостатком этого устройства является невозможность осуществления кон -троля при неизвестном заранее моменте возникновения ошибки в контролируемой системе.Наиболее близким по техническойсущности является устройство контроля дискретных сигналов, содержащеезапоминающее устройство, например, споследовательной выборкой на основесдвигающих регистров, входы которогосоединены с контролируемыми линиями,а:выход - с входами блока индикации,и формирователь импульсов считывания 2 Д .Недостатком этого устройства явля-ется недостаточная диагностическаяточность сложных систем обработкиданных. Целью изобретения является повышение точности диагностики.Для достижения этой цели известное устройство контроля дискретныхсигналов, содержащее запоминающееустройство, например, с последовательной выборкой на основе сдвигающих регистров, входы которого соединены сконтролируемыми линиями, а выход -с входами блока индикации, и Формирователь импульсов считывания, снабжено блоком логических элементов, переключателем и последовательно соединенными блоком выделения Фронтов контролируемых сигналов, элементомИЛИ, элементом задержки и селекторомимпульсов по длительности, выход которого соединен с.одним из неподвижных контактов переключателя, выход Формирователя импульсов считываниясоединен с другим неподвижным контактом переключателя, а его подвижныйконтакт соединен с тактовым. входом запомичающего устройства, при этом одиниз входов блока выделения фронтовконтролируемых сигналов через блоклогических элементов, а другие - непосредственно соединены с контролируемыми линиями,10 15 20 25 35 40 45 50 55 60 65 На чертеже представлена функцио.нальная структурная схема устройства.Оно содержит запоминающее устройство 1, сдвигающий регистр 2, входы,запоминающего устройства 5, переключатель 6, селектор импульсов по дли,тельности 7, формирователь импульсовсчитывания 8, элемент задержки 9,элемент ИЛИ 10, блок .выделения Фрон.тов контролируемых сигналов 11, блоклогических элементов 12 и блок индикации 13,Устройство работает следующим образом.При изменении логического значения сигнала на какой-либо из контролируемых линий 4, соответствующийблок 11 выделения фронтов контролируемых сигналов Формирует короткийимпульс, которым через элемент 10 ИЛИи элемент 9 задержки запускает селектор 7 импульсов по длительности. Импульс с выхода этого селектора 7через установленный в первое положение переключатель .б поступает на тактовый вход 5 запоминающего устройства 1, В сдвигающие регистры 2 запоминающего устройства 1 записываются логические значения сигналов наконтролируемых линиях, соответствующие моменту времени, отстоящему отмомента изменения сигнала на упомянутой контролируемой линии на время,равное задержке элемента 9.Если группа сигналов на контролируемых линиях объединена логическимиэлементами 12, то соответствующийблок 11 выделения Фронтов сигнала выдаст импульс при изменении логического значения результирующего сигнала на выходе логических элементов 12Запись информации в запоминающее. устройство 1 заканчивается в том случае, если сигналы на контролируемыхлиниях 4 перестают изменяться (система "зависает" например, вследствие неисправности одного из устройствили вСледствие срабатывания в системе схем обнаружения ошибок, не показанных на чертеже). При этом, еслиемкость запоминающего устройства 1меньше поступившего количества ин формации,то в нем остается информация.,характеризующая последовательностьизменения контролируемых сигналов непопредствеино перед возникновениемошйбки.Считывание из запоминающего устройства 1 записанной информации сцелью ее последующего анализа производится при установке переключателя бво второе положение. При этом импульсы формирователя 8 поступают натактовый нход 5 запоминающего устройства 1 и вызывают сдвиг записанной информации, которая поступает свыходов сдвигающих регистров 2 запоминающего устройства 1 на устройство 13 индикации.Отображение или обработка считываемой информации может производиться любым из известных способов, световыми индикаторами, на экране электроннолучевой трубки, при помощи вычислительной машины и т.д.Для нормальной работы устройства время задержки элемента 9 и длительность импульса селектора 7 следует выбирать большими, чем сумма максимального времени установления сигналов,в контролируемых линиях 4 и минимального времени, гарантирующего запись достоверной информации в ячейку запоминающего устройства 1, но меньШими, чем минимально возможный интервал времени, между изменениями сигналов в контролируемых линиях 4. При этом, если на выходе элемента 10 ИЛИ появляются несколько импульсов, соответствующих группе одновременно изменяющихся сигналов, то все они задерживаются элементом 9 задержки, и по первому импульсу запускается селектор 7 импульса по длительности, а остальные не влияют на работу схемы.Формула изобретенияУстройство контроля дискретных сиг;налов, содержащее запоминающее устройство, например, с последовательнойвыборкой на основе сдвигающих регистров,. входы которого соединены с контролируемыми линиями, а выход - с входами блока индикации, и формировательимпульсов считывания, о т л и ч а ющ е е с я тем, что, с целью повышения точности диагностики, оно снабжено блоком логических элементов, переключателем и последовательно соединенными блоком выделения фронтов контролируемых сигналов, элементом ИЛИ,элементом задержки и селектором импульсов по длительности, выход которого соединен с одним из неподвижныхконтактов переключателя, выход формиронателя импульсов считывания соединен с другим неподвижным контактомпереключателя, а его подвижный контакт соединен с тактовым входом запоминающего устройства, при этом одиниз входов блока выделения фронтовконтролируемых сигналов через блоклогических элементов, а другие - неподвижно соединены с контролируемымилиниями.Источники информациипринятые во внимание при экспертизе1. Устройство для контроля дискретных сигналов,цЭлектроника," Р 9,1975, с. 26-34.2. Патент Франции 2,211.143,кл. 6 06 Е 11/00, 2,03.72 (прототип)Составитель А. ИзюмовРе акто В. Гольыкина Тех е .Келемеш Ко екто Г. Назарова За е каз 6 Тираж ПИ Государственного Рделам изобретений113 , Москва, Ж, Раушс д 4/5Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 одписно 4644/3ЦНИИПпо035 1019комитета СССи открытийкая наб.
