Генератор импульсов для светолечения

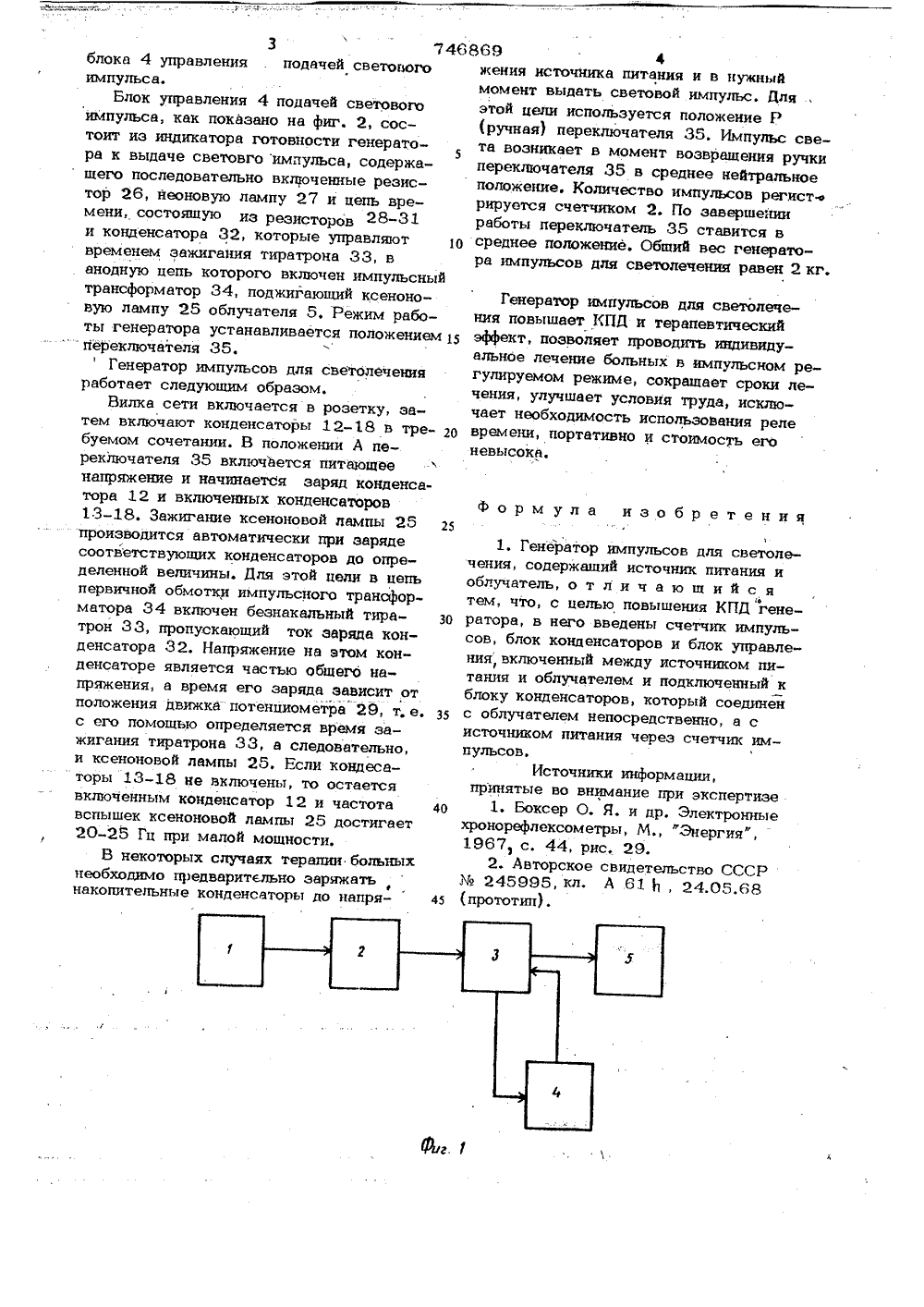

(22) Заявлено 08.02.78(21) 2580975/18 5 Кл К 3 ем заявки Ж оедкне 23) Приор Гооударстееииый комите СССР оо делам изобретений и открытий(72) Авторы изобретения В. В. Кал Целик 71) Заявитель т а СВЕТОЛЕЧЕНИЯ ГЕНЕР Изобретение относится к медицинской технике.Известно устройство, состоящее из источника питания и облучателя, позволяющее проводить лечение монохроматическим некогерентным. красным светом в непрерывном режиме Я; Я- Основным недостатком этих устройств является то, что монохроматический некогерентный красный свет излучается непрерывным потоком при постоянной мощности, что ведет к низкому КПД генераторов, при этом дозировка светоле- чения регулируется посредством реле времени.Белью изобретения является повыше: ние коэффициента полезного действия генератора.Поставленная цель достигается тем, что в генератор импульсов для светолечения, содержащий источник питания и облучатель, введены счетчик импульсов, блок конденсаторов и блок управления, включенный между источником питания сударственный медицинс и облучателей и подключенныи к блокуконденсаторов, который соединен с облчателем непосредственно, а с источником питания через счетчик импульсов.На фиг. Х показана блох-схема генератора импульсов для светолечения; нафиг, 2 - его принципиальная схема,Генератор содержит источник питания 1,счетчик 2 импульсов, блок 3 конденсаторов, блок 4 управления, облучатель 5.Переменное напряжение 220 В черезпредохранитель 6, выпрямитель 7 подается на счетчик 2 импульсов, которыйсодержит реле 8 и параллельно ему включеннык резистора 9, конденсатора 1015и диода 11,Блок 3 конденсаторов состоит изэлектролитических конденсаторов 1 2-18общей емкостью 560 мкф и тумблеровкоммутации 19-24, при помощи которыхосуществляется заряд того или иногосочетания конденсаторов. Разряд конденсаторов 12-18 осуществляется черезксеноновую лампу 25 по команде из10 3 746 подачей светового блока 4 управленияимпульса.Блок управления 4 подачей светового импульса, как показано на фиг. 2, состоит из индикатора готовности генерато 5 ра к выдаче световго импульса, содержа щего последовательно включенные резистор 26, неоновую лампу 27 и цепь времени, состоящую из резисторов и конденсатора 32, которые управляют временем зажигания тиратрона 33, в . анодную цепь которого включен импульсныйтрансформатор 34, поджигающий ксеноновую лампу 25 облучателя 5, Режим работы генератора устанавливается положением 15 " переключателя 35.Генератор импульсов для светолечения работает следующим образом.Вилка сети включается в розетку, затем включают конденсаторы 12-18 в требуемом сочетании, В положении А переключателя 35 включается питающеенапряжение и начинается заряд конденсатора 12 и включенных конденсаторов13-18. Зажигание ксеноновой лампы 25 25производится автоматически при зарядесоответствующих конденсаторов до определенной величины. Для этой дели в цепьпервичной обмотки импульсного трансформатора 34 включен безнакальный тира- з 0трон 33, пропускающий ток заряда конденсатора 32. Напряжение на этом конденсаторе является частью общего напряжения, а время его заряда зависит отположения движка потенциометра 29, т. е. З 5с его помощью определяется время зажигания тиратрона 33, а следовательно,и ксеноновой лампы 25. Если кондесаторы 13-18 не включены, то остаетсявключенным конденсатор 12 и частота 40вспышек ксеноновой лампы 25 достигает20-25 Гц при малой мощности.В некоторых случаях терапии больныхнеобходимо предварительно заряжать,накопительные конденсаторы до напря 869 4жения источника питания и в нужный момент выдать световой импульс. Дляэтой цели используется положение Р (ручная) переключателя 35. Импульс света возникает в момент возвращения ручки переключателя 35 в среднее нейтральное положение. Количество импульсов регист ф рируется счетчиком 2. По завершении работы переключатель 35 ставится в среднее положение. Общий вес генератора импульсов для светолечения равен 2 кг. Генератор импульсов для светолечения повышает КПД и терапевтический эффект, позволяет проводить индивидуальное лечение больных в импульсном регулируемом режиме, сокращает сроки лечения, улучшает условия труда, исключает необходимость использования реле времени, портативно и стоимость его невысока. форм ула изобр етения 1. Генератор импульсов для светолечения, содержащий источник питания иоблучатель, о т л и ч а ю щ и й с ятем, что, с целью повышения КПД генератора, в него введены счетчик импульсов, блок конденсаторов и блок управления, включенный между источником питания и облучателем и подключенный кблоку конденсаторов, который соединенс облучателем непосредственно, а систочником питания через счетчик импульсов.Источники информации,принятые во внимание при экспертизе1. Боксер О. Й. и др. Электронныехронорефлексометры, М., "Энергия",1967 с. 44, рис, 29.2. Авторское свидетельство СССР245995, кл. А 61 11, 24.05.68
