Устройство для перемещения магнитной головки относительно магнитного диска

Номер патента: 743022

Авторы: Лазарчук, Лысенко, Перлов, Тарануха, Тимофеев, Федотов

ZIP архив

Текст

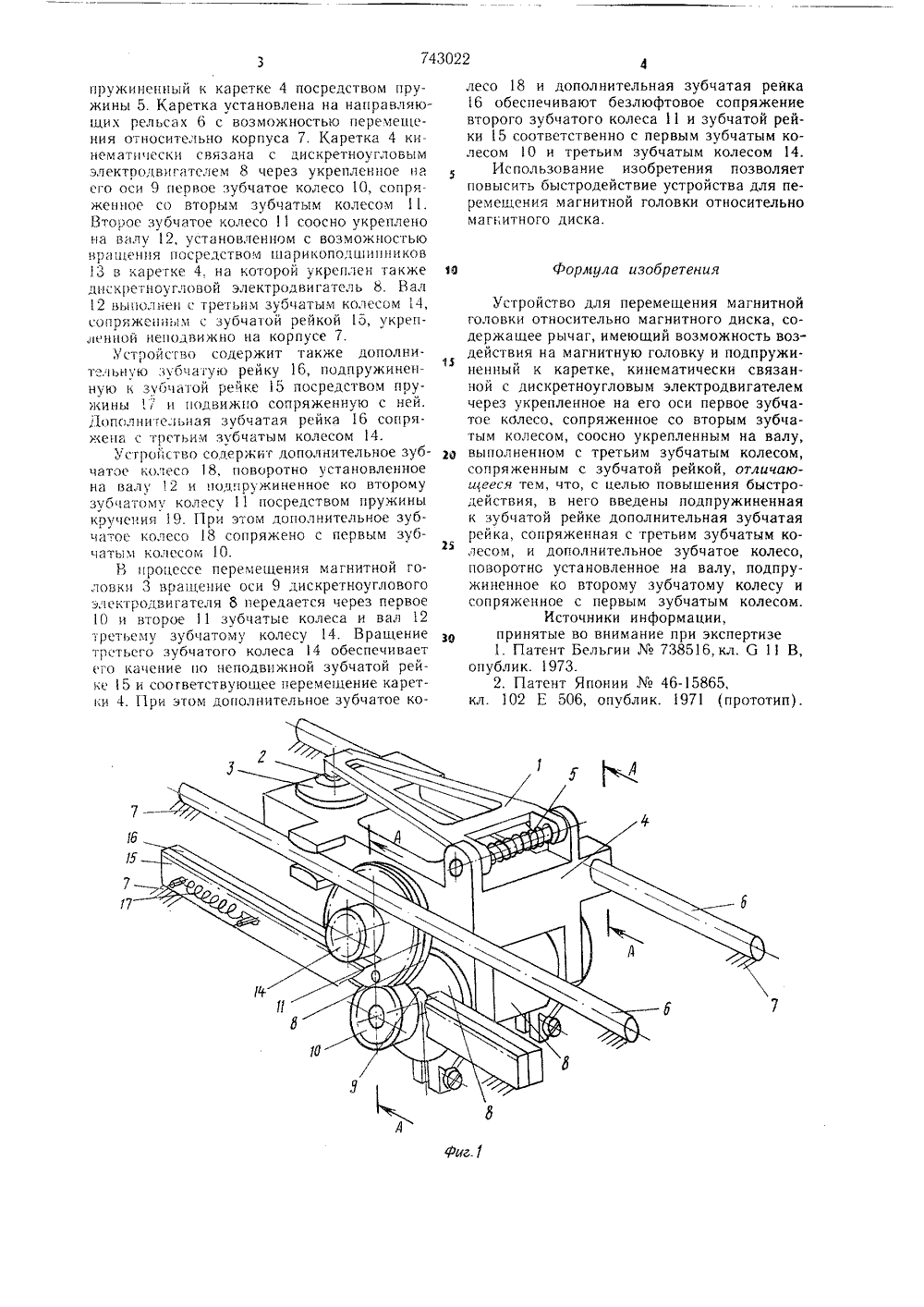

ОП ИСАИЗОБРЕТЕНИЯ Союз СоветскихСоциалистическихРеслублик с 743022 К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 6) Дополните,нос к авт. свил-ву л Заявлено 18.07.78 (2) 2646562,18-10 11 В 2104 с присоединением заявки-(53) УДК 681.84. .001.2 (088. 8) о делам изобретен ытии ния описания 05.07.8 Дата оцублико Авторы зобретециБ. Б. Тимофеев,А вский институт автоматики им. ХХЪ съезда КПС 71) Заявите)(54) УСТЕОИСТВО Д,г 1 Я ПЕРГМЕЩЕНИЯ МАГНИТНОЛ ГОЛОВКИ ОТНОСИТЕ)ЬНО МАГНИТНОГО ДИСКАиз цс можцых устройствд дляцд, 1, с)сцйерс ) цт)с)в 1 к) . л,)к ,1 и цолИзоорстецис относится к накоплению информапи)д именно к устройствам лля переменения магнитной головки относительно магнитного лиска.Извес гно устройство лля переменения дгццтцс) сслс)в)си относительно мдггптцого диска, содержацес поворотный тонарм, на котором укреплена магнитная головка, имекппдя возх)ожность перемещения в спираль. цой кдцдвкс магнитного лиска 11. Это уст. ройство и )еет относительно простую конструкцию.Недостаток его состоит в значительной сложцсстц обеспецс ция высокой поверхностной п,цтцостц записи.Известно тдкжс устройство лля перемещения мдп)цгцсЙ пловки относительно магнитного лиска, сс)держащее рычаг, имеющий возможность воздействия на магнитную головку ц подпружиненный к каретке, кинемдтицескц связанной с лискретноугловым элсктродвцгдтелем через укрепленное на еп оси первое зуоц:тое кслссо, сопряженное со втсрцм зубчатым колс сом, соосцо ъкреп,)енць)м цд Валу, вцпс),цс нном с трс.тьим зубчатым колесом, сопряжс цццх с з;сзчд той рейкой 21. Этс устройство позво, яс Перлов, А. И. Тарануха, В. П. Федотысенко и В. И. Лаза рчук обеспечить высокую поверхс)стцу)о плотность записи.Недостаток его состоит в его малом быстродействии.Цель изобретения - повышение быстролействия устройствд лля перемен)ения магнитной головки относительно магнитноголиска.Это достигается зд счет того, что в устройство лля ереме)пения магнитной головки относительно мдгнптного лиска введены подпружиненная к зубчатой рейке дополнительная зубчатая ре)ка, сопряженная с третьим зубчатым колесом, ц дополнительное зубчатое колесо, поворот)го установ,)енцое на валу, погспружинеццо ко второму зубчатому колесу и сопряженное с псрвц, зуйс)тыва колесом.На фиг. 1 цокдздн оливдриантов предлагаемогопеременения мдгццтой голсцо магнитного диска; цд фпо оси .сискретцоугловогосУстройство содержит ивоз)ожцость воз )еиствиявставку 2 на мдг:,тцую743022лесо 18 и дополнительная зубчатая рейка 16 обеспечивают безлюфтовое сопряжение второго зубчатого колеса 11 и зубчатой рейки 15 соответственно с первым зубчатым колесом 10 и третьим зубчатым колесом 14.Использование изобретения позволяетповысить быстродействие устройства для перемещения магнитной головки относительно магнитного диска. Формула изобретения пружиненный к каретке 4 посредством пру жины 5. Каретка установлена на направляю щих рельсах 6 с возможностью перемеще ния относительно корпуса 7. Каретка 4 ки нематпчески связана с дискретноугловым электродвигателем 8 через укрепленное не сго оси 9 первое зубчатое колесо О, сопря женное со вторым зубчатым колесом 11 Второе зубчатое колесо 1 соосно укреплено на валу2, установленном с возможностью вращения посредством шарикоподшипников 13 в каретке 4, на которой укреплен также ди "кретноугловой электродвигатель 8. Вал2 выполнен с третьим зубчатым колесом 14, сопряженным с зубчатой рейкой 15, укрепленной неподвижно на корпусе 7.Устройство содержит также дополнительную зуб.атую рейку 16, подпружиненную к зуб патой речке 15 посредством прукины 7 и подвижно сопряженную с ней. с 1 ополнительная зубчатая рейка 16 сопряжена с третьим зубчатым колесом 14.Устройство содержит дополнительное зубчатое колесо 18, поворотно установленное на валу 12 и подпружиненное ко второму зубчатому колесу 11 посредством пружины кручения 19. Г 1 ри этом дополнительное зубчатос колесо 18 сопряжено с первым зубчатым колесом 10.В процессе перемещения магнитной головки 3 вращение оси 9 дискретноуглового электродвигателя Ь передается через первое 10 и второе 1 зубчатые колеса и вал 12 третьему зубчатому колесу 14. Вращение третьего зубчатого колеса 14 обеспечивает его качение по неподвижной зубчатой рейке5 и соогветствующее перемещение каретки 4. При этом дополнительное зубчатое коУстройство для перемещения магнитнойголовки относительно магнитного диска, содержащее рычаг, имеющий возможность воз 15действия на магнитную головку и подпружиненный к каретке, кинематически связанной с дискретноугловым электродвигателемчерез укрепленное на его оси первое зубчатое кслесо, сопряженное со вторым зубчатым колесом, соосно укрепленным на валу,выполненном с третьим зубчатым колесом,сопряженным с зубчатой рейкой, отличаюи 1 ееся тем, что, с целью повышения быстродействия, в него введены подпружиненнаяк зубчатой рейке дополнительная зубчатаярейка, сопряженная с третьим зубчатым ко 2лесом, и дополнительное зубчатое колесо,поворотно установленное на валу, подпружиненное ко второму зубчатому колесу исопрякенное с первым зубчатым колесом.Источники информации,принятые во внимание при экспертизе1. Патент Бельгии738516, кл. 6 11 В,опублик. 1973.2. Патент Японии46-15865,кл. 102 Е 506, опублик. 1971 (прототип).743022 А-А фиг СоставиТехред К.Тираж 662 ль Е. РозановШуфрич Корректор Н. СтецПодписное ЦНИИПИ Государственпо делам изобрет113035, Москва, Ж - 35, Филиал ППП Патент, г. ного ений Рауш Ужгор Редактор Т. ИваноЗаказ 3474/44 ом итета СССРоткрытийкая наб., д. 4/5 д ул Проектная 4

Смотреть

Заявка

2646562, 18.07.1978

КИЕВСКИЙ ИНСТИТУТ АВТОМАТИКИ ИМ. ХХУ СЪЕЗДА КПСС

ТИМОФЕЕВ БОРИС БОРИСОВИЧ, ПЕРЛОВ ЕВГЕНИЙ ФЕДОРОВИЧ, ТАРАНУХА АНАТОЛИЙ ИВАНОВИЧ, ФЕДОТОВ ВЛАДИМИР ПАВЛОВИЧ, ЛЫСЕНКО АЛЕКСАНДР НИКОЛАЕВИЧ, ЛАЗАРЧУК ВАЛЕНТИН ИППОЛИТОВИЧ

МПК / Метки

МПК: G11B 21/04

Метки: головки, диска, магнитного, магнитной, относительно, перемещения

Опубликовано: 25.06.1980
