Формирователь импульсов напряжения

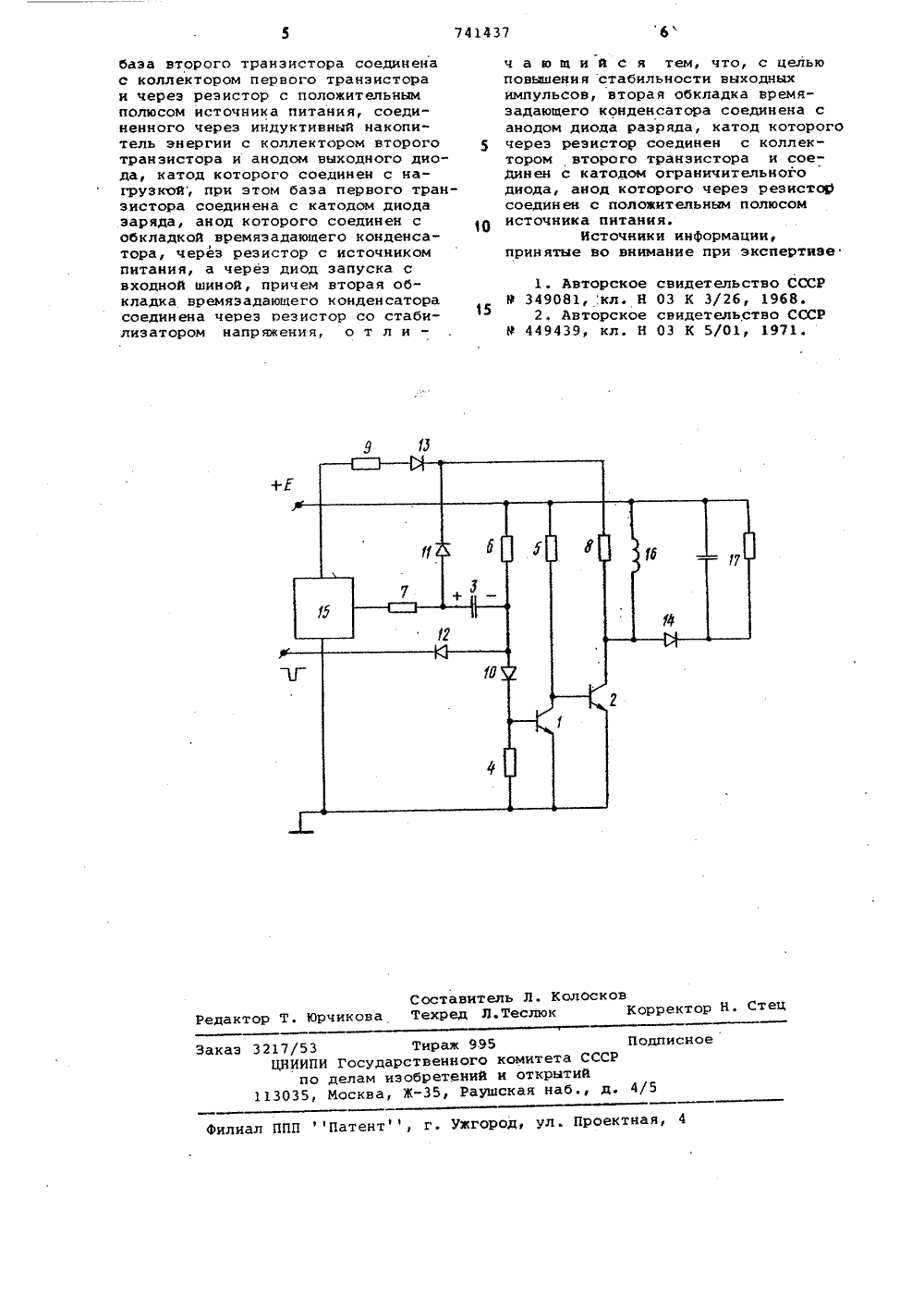

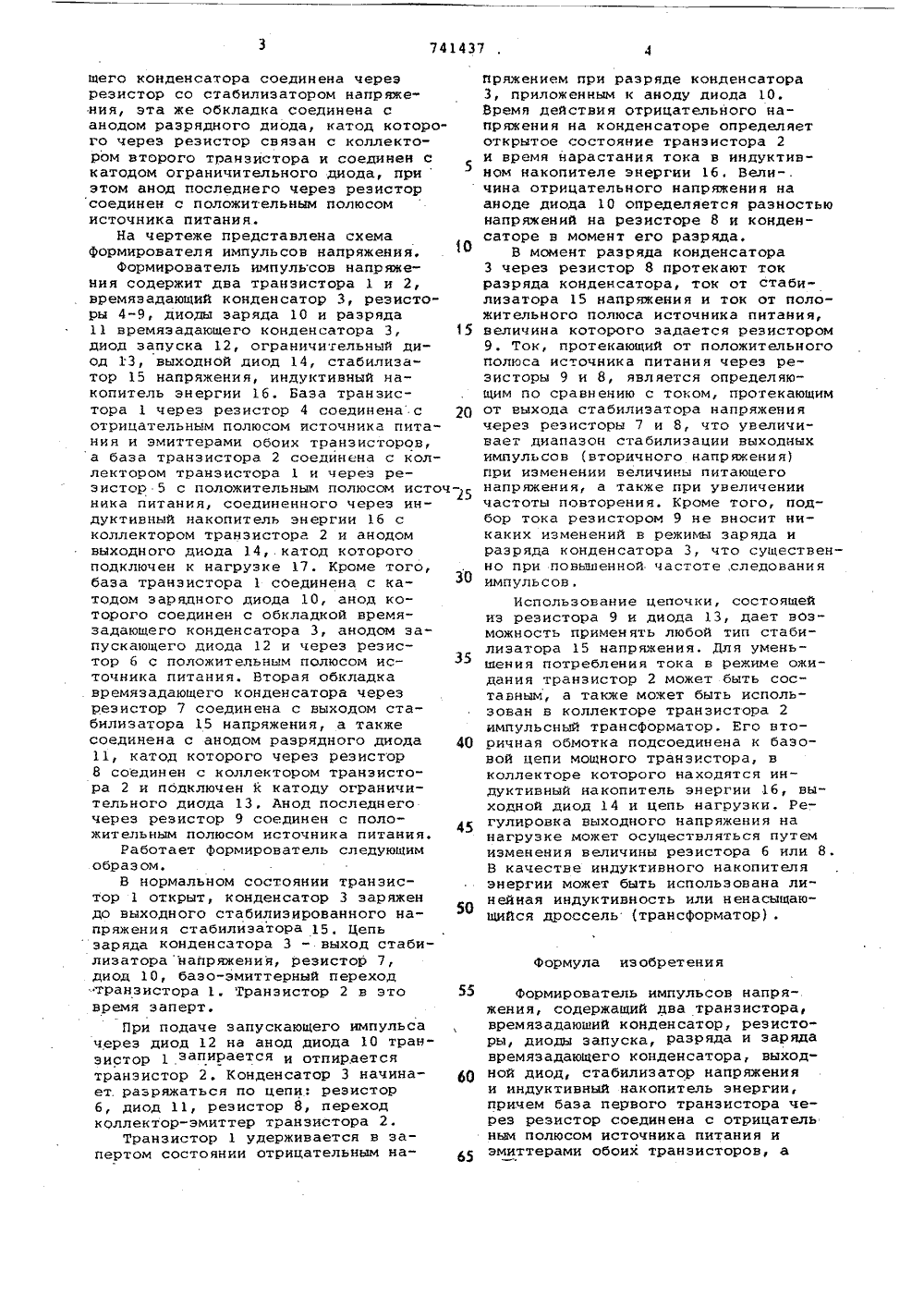

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ Союз Советских Социалистических Республик(22) Заявлено. 20107 8 (21) 267 53 28/18-21с присоединением заявки Мо(51) М. Нл.д Н 03 К 5/04 Государственный комитет СССР по дедам изобретений и открытий(54) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ НАПРЯЖЕНИЯ Изобретение относится к импульс. ной технике. Формирователь может быть использован для питания импульсным напряжением элементов радио;технических устройств, например индук% тнвных. Известны формирователи импульсовр индуктивным накопителем энергиисодержащие два транзисторныхключа и резисторы,Недостатком таких схем являетсяневысокая стабильность длительностиамплитуды выходных импульсов, крометого, усложнена регулировка выходного напряжения.Наиболее близким по техническойсущности к изобретению является формирователь импульсов (2), содержащийдва транзисторных ключа, времяэадающий конденсатор, диоды, заряда иразряда времязадающего конденсатора ииндуктивный накопитель энергии.Недостаток известного формирователя импульсов состоит в малойстабильности временных параметров выходных импульсов,Цель изобретения - повышение стабильности выходных импульсов формнрователя при повышенной частотеследования. Это достигается тем, что в формирователе импульсов напряжения, содержащем два транзистора, время- задающий конденсатор, резисторы, диоды запуска, разряда и заряда времязадающего конденсатора, выходной диод, стабилизатор напряжения и индуктивный накопитель энергии, причем база первого транзистора через резистор соединена с отрицательньм полюсом источника питания и эммитерами обоих транзисторов, а база второго транзистора соединена с коллектором первого транзистора и через резистор с положительным полюсом источника питания, соединенного через индуктивный накопитель энергии с коллектором второго транзистора и анодом выходного диода, катод которого подключен к нагрузке, при этом база первого транзистора соединена с катодом диода заряда, анод которого соединен с обкладкой времязадающего конденсатора, через резистор с источником питания, а через диод запуска с входной шиной, причем вторая обкладка времязадающего конденсатора соединена черезрезистор со стабилизатором напряжения, эта же обкладка соединена санодом разрядного диода, катод которого через резистор связан с коллектоРом второго транзистора и соединен скатодом ограничительного диода, приэтом анод последнего через резисторсоединен с положительным полюсомисточника питания.На чертеже представлена схемаформирователя импульсов напряжения.Формирователь импульсов напряжения содержит два транзистора 1 и 2,времяэадающий конденсатор 3, резисторы 4-9, диоды заряда 10 и разряда11 времязадающего конденсатора 3, 15диод запуска 12, ограничительный диод 13, выходной диод 14, стабилизатор 15 напряжения, индуктивный накопитель энергии 16. База транзистора 1 через резистор 4 соединена с 20отрицательным полюсом источника питания и эмиттерами обоих транзисторов,а база транзистора 2 соединена с коллектором транзистора 1 и через резистор 5 с положительным полюсом источ г 5ника питания, соединенного через индуктивный накопитель энергии 1 б сколлектором транзистора 2 и анодомвыходного диода 14,.катод которогоподключен к нагрузке 17. Кроме того,база транзистора 1 соединена с катодом зарядного диода 10, анод которого соединен с обкладкой времязадающего конденсатора 3, анодом запускающего диода 12 и через резистор б с положительным полюсом источника питания. Вторая обкладкавремяэадающего конденсатора черезрезистор 7 соединена с выходом стабилизатора 15 напряжения, а такжесоединена с анодом разрядного диода 4011, катод которого через резистор8 соединен с коллектором транзистора 2 и подключен к катоду ограничительного диода 13, Анод последнегочерез резистор 9 соединен с положительным полюсом источника питания,Работает формирователь следующимобраз ом.В нормальном состоянии транзистор 1 открыт, конденсатор 3 заряжендо выходного стабилизированного напряжения стабилизатора 15, цепьзаряда конденсатора 3 - выход стабилизатора напряжения, резистор 7,диод 10, базо-эмиттерный переходтранзистора 1. Транзистор 2 в это 55время заперт.При подаче запускающего импульсачерез диод 12 на анод диода 10 транзистор 1 запирается и отпираетсятранзистор 2, Конденсатор 3 начина- (ет разряжаться по цепи: резисторб, диод 11, резистор 8, переходколлектор-эмиттер транзистора 2.Транзистор 1 удерживается в запертом состоянии отрицательным напряжением при разряде конденсатора 3, приложенным к аноду диода 10. Время действия отрицательного напряжения на конденсаторе определяет открытое состояние транзистора 2 и время нарастания тока в индуктивном накопителе энергии 16. Вели-. чина отрицательного напряжения на аноде диода 10 определяется разностью напряжений на резисторе 8 и конденсаторе в момент его разряда.В момент разряда конденсатора 3 через резистор 8 протекают ток разряда конденсатора, ток от стабилизатора 15 напряжения и ток от положительного полюса источника питания, величина которого задается резистором 9. Ток, протекающий от положительного полюса источника питания через резисторы 9 и 8, является определяющим по сравнению с током, протекающим от выхода стабилизатора напряжения через резисторы 7 и 8, что увеличивает диапазон стабилизации выходных импульсов (вторичного напряжения) при изменении величины питающего напряжения, а также при увеличении частоты повторения. Кроме того, подбор тока резистором 9 не вносит никаких изменений в режимы заряда и разряда конденсатора 3, что существенно при повышенной частоте, следования импульсов.Использование цепочки, состоящей из резистора 9 и диода 13, дает возможность примен ять любой тип стабилизатора 15 напряжения, Для уменьшения потребления тока в режиме ожидания транзистор 2 может быть составным, а также может быть использован в коллекторе транзистора 2 импульсный трансформатор, Его вторичная обмотка подсоединена к базовой цепи мощного транзистора, в коллекторе которого находятся индуктивный накопитель энергии 1 б, выходной диод 14 и цепь нагрузки. Регулировка выходного напряжения на нагрузке может осуществляться путем изменения величины резистора б или 8. В качестве индуктивного накопителя энергии может быть использована линейная индуктивность или ненасыщающийся дроссель (трансформатор) .Формула иэ обретенияФормирователь импульсов напря-.жения, содержащий два транзистора, времязадающий конденсатор, резисторы, диоды запуска, разряда и заряда времязадающего конденсатора, выходной диод, стабилизатор напряжения и индуктивный накопитель энергии, причем база первого транзистора через резистор соединена с отрицатель ным полюсом источника питания и эмиттерами обоих транзисторов, аисное аж 995 П ного комитета СССР ений и открытий Раушская наб., д. 4 каэ 3217/53 Тир ЦНИИПИ Государстве по делам иэобре 113035 у Москва, Жент, г. Ужгород, ул . Проектн П или база второго транзистора соединенас коллектором первого транзистораи через резистор с положительнымполюсом источника питания, соединенного через индуктивный накопитель энергии с коллектором второготранзистора и анодом выходного диода, катод которого соединен с нагрузкой, при этом база первого транзистора соединена с катодом диодазаряда, анод которого соединен собкладкой времязадающего конденсатора, через резистор с источникомпитания, а через диод запуска свходной шиной, причем вторая обкладка времяэадающего конденсаторасоединена через резистор со стабилизатором напряжения, о т л и чающийся тем, что, сцелью повышения стабильности выходных импульсов, вторая обкладка время- задающего конденсатора соединена с анодом диода разряда, катод которого через резистор соединен с коллектором второго транзистора и соединен с катодом ограничительного диода, анод которого через резистор соединен с положительным полюсом источника питания.Источники информации принятые во внимание при экспертизе 1Авторское свидетельство СССР 9 349081, .кл. Н 03 К 3/26, 1968.2. Авторское свидетельство СССР Р 449439, кл. Н 03 К 5/01, 1971.
