Генератор развертки

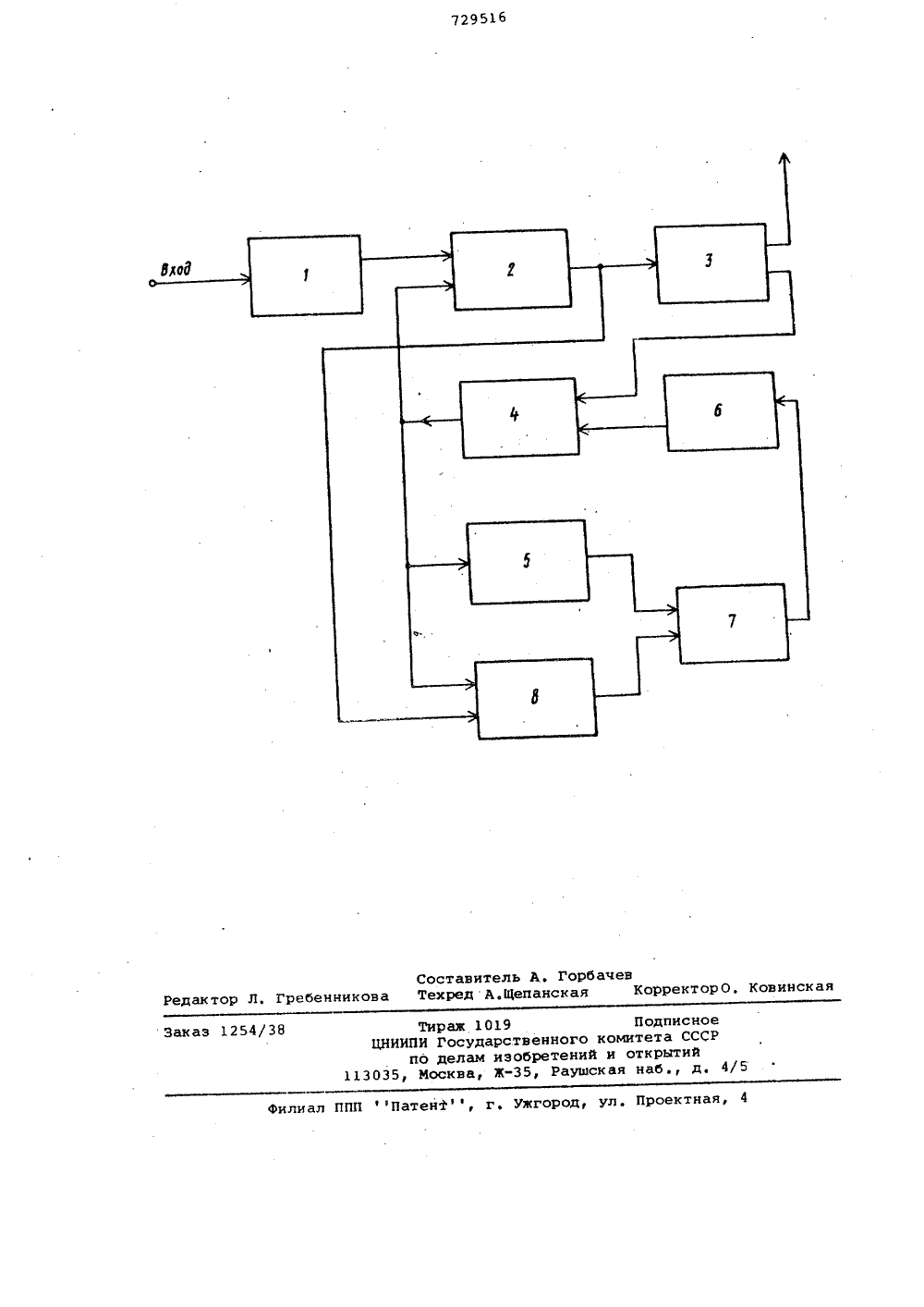

Союз Советских Социалистических РеспубликОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ н 11729516(22) Заявлено 070678 (21) 2626301/18-21 (51) М. Кл. с присоединением заявки Мо 6 01 Н 13/г 4 Государственный комитет СССР по делам изобретений и открытий(54) ГЕНЕРАТОР РАЗВЕРТКИ Изобретение относится к радиоизме" рительной технике и может использоваться В устройствах развертки осциллографа,Известен генератор развертки, содержащий синхронизатор, блок управления, генератор пилообразного напряже" ния, пороговый элемент, мультивибратор блокировки 1).Недостатком устройства является его нестабильность в работе. Наиболее близок к предлагаемому изобретению генератор развертки, содержащий синхронизатор, вход котоРо го подключен к входу устройства, выход - к гервому входу блока управления, второй вход которого соединен с вьиодом мультивибратора блокировки, выход - с входом генератора пилооб разного напряжения, первый выход которого подключен к выходу устройства, а второй выход - к первому входу мультивибратора блокировки (2).Недостатком устройства является 25 его низкая стабильность в работе,Цель изобретения - повышение стабильности устройства в работе.Это достигается тем, что в генератор развертки, содержащий синхрониэа-ЗО тор, вход которого подключен к входуустройства, выход - к первому входублока управления, второй вход которого соединен с выходом мультивибратора блокировки, а выход - с входом генератора пилообразного напряжения,первый выход которого подключен к выходу устройства, а второй выход - кпервому входу мультивибратора блокировки, введены триггер, одновибратор,первый элемент И-НЕ, второй элементИ-НЕ, выход которого подключен к первому входу первого элемента И-НЕ, первый вход - к выходу блока управления,второй вход - к второму входу блокауправления и к входу одновибратора,выход которого через последовательносоединенные первый элемент И-НЕ и,триггер подключен к второму входумультивибратора блокировкиНа чертеже приведена структурнаяэлектрическая схема устройства,Устройство содержит синхронизатор1, блок 2 управления, генератор 3пилообразного напряжения, мультнвибратор 4 блокировки, одновибратор 5,триггер 6, первый и второй элементИ-НЕ 7 и 8,Устройство работает следующим образом.Синхронизатор 1 формирует из поступающего на его вход сигнала прямоугольные импульсы, которые воздействуют на первый вход блока 2 управления. По переднему фронту импульса синхронизации блок 2 управления вырабатывает прямоугольные импульсы.По переднему Фронту прямоугольного импульса генератор 3 пилообразного напряжения начинает генерировать пилообразные сигналы, поступающие на вход усилителя горизонтального отклонения.По достижению линейно-нарастающей частью пилообразного сигнала задан ного порогового уровня срабатывает мультивибратор 4 блокировки, который формирует отрицательный прямоугольный импульс, Этот импульс воздействует навторой вход блока 2 управления и удерО живает его от запуска. По истечении заданного. времени блокировки запрет снимается и очередной импульс синхронизации снова запускает генератор 3 пилообразного напряжения, Одновременно с запуском генератора 3 пилообразного напряжения импульс с выхода блока 2 управления вместе с выходным сигналом мультивибратора 4 блокировки воздействуют на вход второго элемента И-НЕ 8, в результате чего на его выходе Формируется отрицательный импульс. Кроме того, импульс блокировки запускает своим задним Фронтом одновибратор 5 который формирует коР35 роткий импульс. Длительность этого импульса превышает время нарастания как импульса синхронизации, так и им-. пульса блокировки, но меньше, чем половина периода сигнала синхронизации, Выходные сигналы элемента И-НЕ 8 и 40 одновибратора поступают для сравне. ния их длительностей на первый эле" мент И-НЕ 7. Когда импульс на выходе второго эЛемента И-НЕ 8 становится короче импульса на выходе одновибратора 5, на выходе первого элемента И-НЕ 7 формируется импульс, опрокидывающий триггер 6, работающий в счетном режиме. В результате изменения состояния триггера 6 время блокировки мультивибратора 4 увеличивается или уменьшается .на дискретную вели. чину, вследствие чего исключается возможность окончания импульса блокировки в промежуток времени, соответствующий зоне нестабильности запуска развертки,В результате повышения стабильности работы, возникающей благодаря повышению стабильности запуска развертки, существенно повышается стабильность иэображеиия на экране осциллографа, что способствует повышению точности осциллографических измерений временных интервалов. Так, например, при измерении временных интервалов прямоугольных импульсов с частотой следования 30 МГц и скважностью 2 погрешность измерения с помощью осцилллографа С 1-65 А снижается в этом случае с 7 до 3. Формула изобретенияРГенератор развертки, содержащийсинхронизатор, вход которого подключен к входу устройства, выход - кпервому входу блока управления, второй вход которого соединен с выходоммультивибратора блокировки, а выход -с входом генератора пилообразного напряжения, первый выход которого подключен к выходу устройства, а второйвыход - к первому входу мультивибратора блокировки, о т л и ч а ю щ и йс я тем, что, с целью повышения стабильности устройства в работе, в него введены триггер, одновибратор,первый элемент И-НЕ, второй элементИ-НЕ, выход которого подключен к первому входу первого элемента И-НЕ,первый вход - к выходу блока управления, второй вход - к второму входублока управления и к входу одновибра"тора, выход которого через последовательно соединенные первый элементИ-НЕ и триггер подключен к второмувходу мультивибратора блокировки.Источники информации,принятые во внимание при экспертизе1, Патент США Ю 3659115,кл. 307-228. 1972.2. Патент Франции Р 2084653,кл. С 01 К 13/00, 1971,729516 А. Горбачанская оставител ехред А.Щ Гребенннко екторО. КовинскаяПаф, г. Ужгород, у лиа оектная,Тираж 1019 Подписное ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий 035, Москва, Ж, Раушская наб., д.
