Устройство сигнализации превышения уровня ионизирующего излучения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 728102
Авторы: Карпинский, Коваленко, Поленов, Пуставайт
Текст

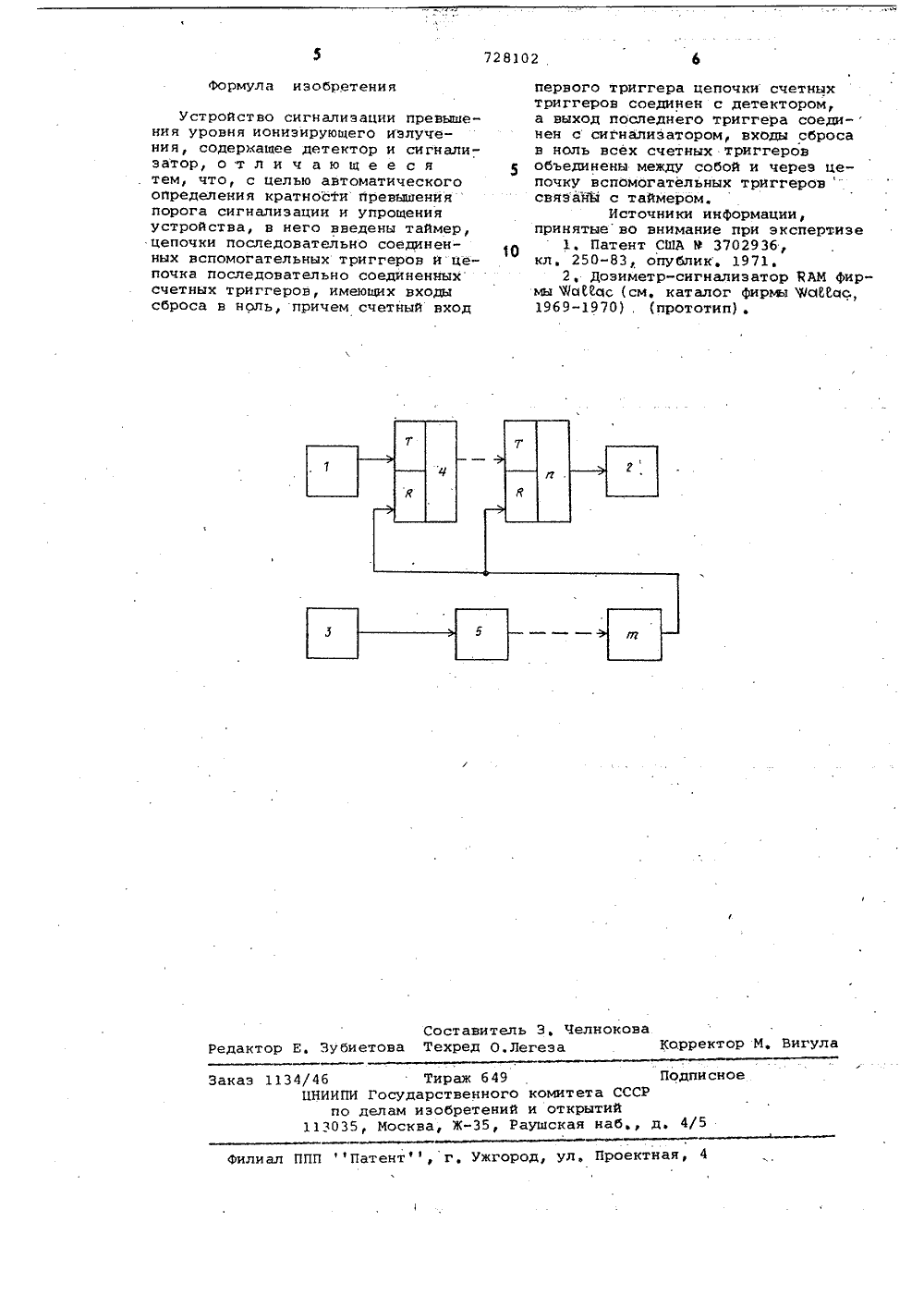

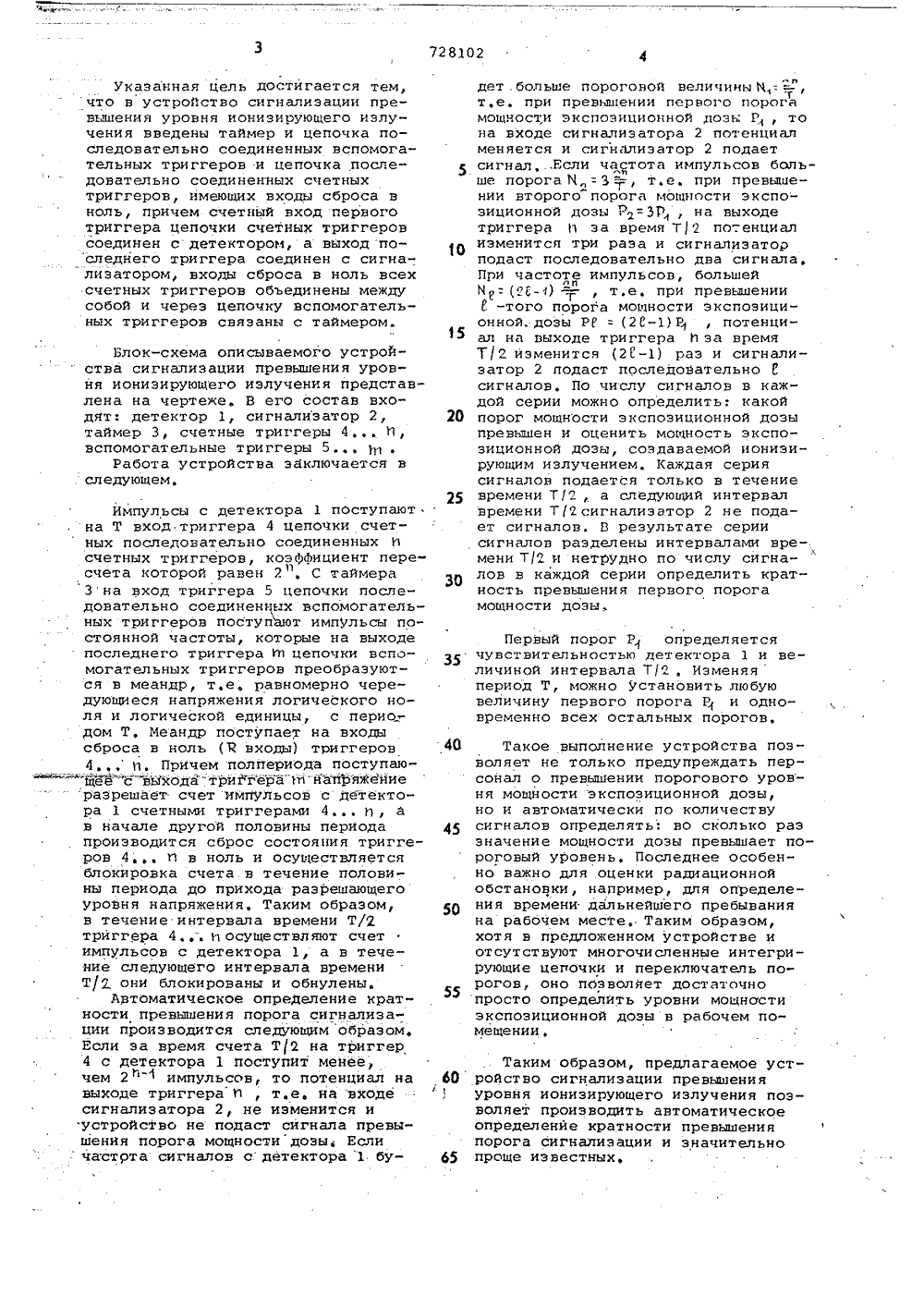

Союз Советских Социалистических Республик(22) Заявлено 080776 (21) 2382743/18-25с присоединением заявки М 601 Т 1/18 Государственный комитет СССР по делам изобретений и открытий(54) УСТРОЙСТВО СИГНАЛИЗАБИИ ПРЕВЫШЕНИЯ УРОВНЯ ИОНИЗИРУЮЩЕГО ИЗЛУЧЕНИЯ Изобретение относится к областии э мере ни я и они э ирующи х и з луч ени йк устройствам индивидуального дозиметрического контроля,Проведение индивидуального дозиметрического контроля относится кнеобходимым условиям работы с ионизирующим излучением, При этом используются малогабаритные дозиметрические устройства, которые при увеличении частоты импульсов с детектора выше определенного предела, а,следовательно, при увеличении мощности экспозиционной дозы на рабочем месте, сигнализируют звуковымиили световыми сигналами о превышении допустимого уровня ионизирующего излучения, В известных (1) доэиметрах-сигнализатораХ частотаимпульсов, поступающих с детектора,с помощью интегрирующей цепочки преобразуется в напряжение, при превышении порогового значения напряжения дискриминации соединенный с интегрирующей цепочкой дискриминаторподает сигнал на сигнализатор.Известные дозиметрические устройства сигнализации имеют толькоодин порог сигнализации,Из весте н доэиметр-си гналй затор2), содержащий детектор и сигналиэатор, последовательно соединенные 5 формирователь, интегрирующую цепочку, дискриминатор, а также переключатель на т 1 положений и т 1 конденсаторов с различными значениями емкостей Известное устройство поэволя ет сигнализировать о превышении т 1порогов уровня ионизирующего излучения на рабочем месте, Наличие набора различных порогов сигнализации необходимо для эксплуатации устройства при изменении мощности экспозиционной дозы в широких пределах,Однако в известном устройстве отсутствует автоматическое определение кратности превышения порогасигнализации, что создает значительные неудобства при его эксплуата-ции, Кроме того, наличие переключателя на Ь полонений и набора из П 25 конденсаторов делает устройстводовольно сложным и громоздким.Белью изобретения является автоматическое определение кратностипревышения порога сигнализации иупрощение устройства./б 5 указанная цель достигается тем, что в устройство сигнализации превышения уровня ионизирующего излучения введены таймер и цепочка последовательно соединенных вспомогательных триггеров и цепочка последовательно соединенных счетных триггеров, имеющих входы сброса в ноль, причем счетный вход первого триггера цепочки счетных триггеров соединен с детектором, а выход последнего триггера соединен с сигнализатором, входы сброса в ноль всех счетных триггеров объединены между собой и через цепочку вспомогательных триггеров связаны с таймером. Блок-схема описываемого устройства сигнализации превышения уровня ионизирующего излучения представлена на чертеже В его состав входят: детектор 1, сигнализатор 2,таймер 3, счетные триггеры 4 И,вспомогательные триггеры 5Работа устройства заключается вследующем,Импульсы с детектора 1 поступаютна Т вход триггера 4 цепочки счетных последовательно соединенных Исчетных триггеров, коэффициент пересчета которой равен 2 , С таймера3 на вход триггера 5 цепочки последовательно соединенных вспомогательных триггеров поступают импульсы постоянной частоты, которые на выходепоследнего триггера п цепочки вспомогательных триггеров преобразуются в меандр, т,е, равномерно чередующиеся напряжения логического ноля и логической единицы, с периодом Т, Меандр пОступает на входысброса в ноль (Ч входы) триггеров4 И, Причем полпериода поступающее"с выхода"триггераЫ-напряжейиеразрешает счет импульсов с детектора 1 счетными триггерами 4 И,в начале другой половины периодапроизводится сброс состояния триггеров 4 и в ноль и осуществляетсяблокировка счета.в течение половины перибда до прихода разрешающегоуровня напряжения, Таким образом,в течение интервала времени Т/2триггера 4 и осуществляют счетимпульсов с детектора 1, а в течение следующего интервала времени Т/2. они блокированы и обнулены,Автоматическое определение кратности превышения порога сигнализации производится следующим образом,Если эа время счета Т/2 на триггер4 с детектора 1 поступит менее,чем 2 И " импульсов, то потенциал навыходе триггера И , т,е, на входесигнализатора 2, не изменится иустройство не подаст сигнала превышения порога мощности дозы, Если частота сигналов с. детектора 1 бу 5 30 15 20 25 30 дет больше пороговой величины М,: =,тф т,е, при превышении первого порога мощности экспозиционной дозы Р, то на входе сигналиэатора 2 потенциал меняется и сигналиэатор 2 подает сигнал, Если частота импульсов больше порога М= 3 =, т.е. при превышении второго порога мощности экспо- зиционной дозы Р 2=3 Р, на выходе триггера И за время Т)2 потенциал изменится три раза и сигнализатор подаст последовательно два сигнала, При частоте импульсов, большейл ПМ= /,"-1) =, т.е, при превышении 1 -того порога мощности экспозиционной.дозы РГ = 121,-1) Р) , потенциал на выходе триггера И эа время Т/2 изменится (21-1) раз и сигнализатор 2 подаст последовательно сигналов, По числу сигналов в каждой серии можно определить: какой порог мощности экспозиционной дозы превышен и оценить мощность экспозиционной дозы, создаваемой ионизирующим излучением, 1(аждая серия сигналов подается только в течение времени Т/2, а следующий интервал времени Т/2 сигнализатор 2 не подает сигналов. В результате серии сигналов разделены интервалами времени Т/2 и нетрудно по числу сигналов в каждой серии определить кратность превышения первого порога мощности дозы. Первый порог Р/ определяется чувствительностью детектора 1 и величиной интервала Т/2, Изменяя период Т, можно установить любую величину первого порога Р 1 и одновременно всех остальных порогов,Такое выполнение устройства позволяет не только предупреждать персонал о превышении порогового уровня мощности экспозиционной дозы,но и автоматически по количествусигналов определять: во сколько раззначение мощности дозы превышает пороговый уровень. Последнее особенно важно для оценки радиационнойобстановки, нацример, для определения времени дальнейшего пребыванияна рабочем месте, Таким образом,хотя э предложенном устройстве иотсутствуют многочисленные интегрирующие цепочки и переключатель порогов, оно позволяет достаточнопросто определйть уровни мощностиэкспозиционной дозы э рабочем помещении,Таким образом, предлагаемое устройство сигнализации превышения уровня ионизирующего излучения позволяет производить автоматическое определенйе кратности превышения порога сигнализации и значительно проще известных,728102 Формула изобретения Составитель 3, Челнокова едактор Е, Эубиетова Техред О.Легеэа Корректор М, НигулаПодпиета СССРрытийя наб д. 4/ ое 1134/46 Тираж 649 ЦНИИПИ Государственного коми по делам изобретениЯ и от 113035, Москва, Ж, РаушскЭак ППП Патентф, г, Ужгород, ул, Проектная л Устройство сигнализации превьпаения уровня ионизирующего излучения, содержащее детектор и сигналиэатор, о т л и ч а ю щ е е с я тем, что, с целью автоматического определения кратноси превышения порога сигнализации и упрощения устройства, в него введены таймер, цепочки последовательно соединенных вспомогательных триггеров ицепочка последовательно соединенных счетных триггеров, имеющих входы сброса в ноль, причем счетный вход первого триггера цепочки счетныхтриггеров соединен с детектором,а выход последнего триггера соеди-нен с сигнализатором, входы сбросав ноль всех счетных триггеровобъединены между собой и через цепочку вспомогательных триггеров свяэайЫ с таймером.Источники информации,принятыево внимание при экспертизе1, Патент США М 3702936,кл, 250-83, опублик1971.2, Дозиметр-сигнализатор ВАМ фирмы %аИас (см. каталог фирмы М 4 смИцс,1969-1970), (пРототип)
СмотретьЗаявка
2382743, 08.07.1976
ПРЕДПРИЯТИЕ ПЯ В-2502
КАРПИНСКИЙ ИЛЬЯ ПЕТРОВИЧ, КОВАЛЕНКО ВАЛЕРИЙ ГРИГОРЬЕВИЧ, ПОЛЕНОВ БОРИС ВЛАДИМИРОВИЧ, ПУСТАВАЙТ РУДОЛЬФ МИХАЙЛОВИЧ
МПК / Метки
МПК: G01T 1/18
Метки: излучения, ионизирующего, превышения, сигнализации, уровня
Опубликовано: 15.04.1980
