Инструмент для извлечения знаков из прессформ
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 727418
Автор: Бузаков
Текст

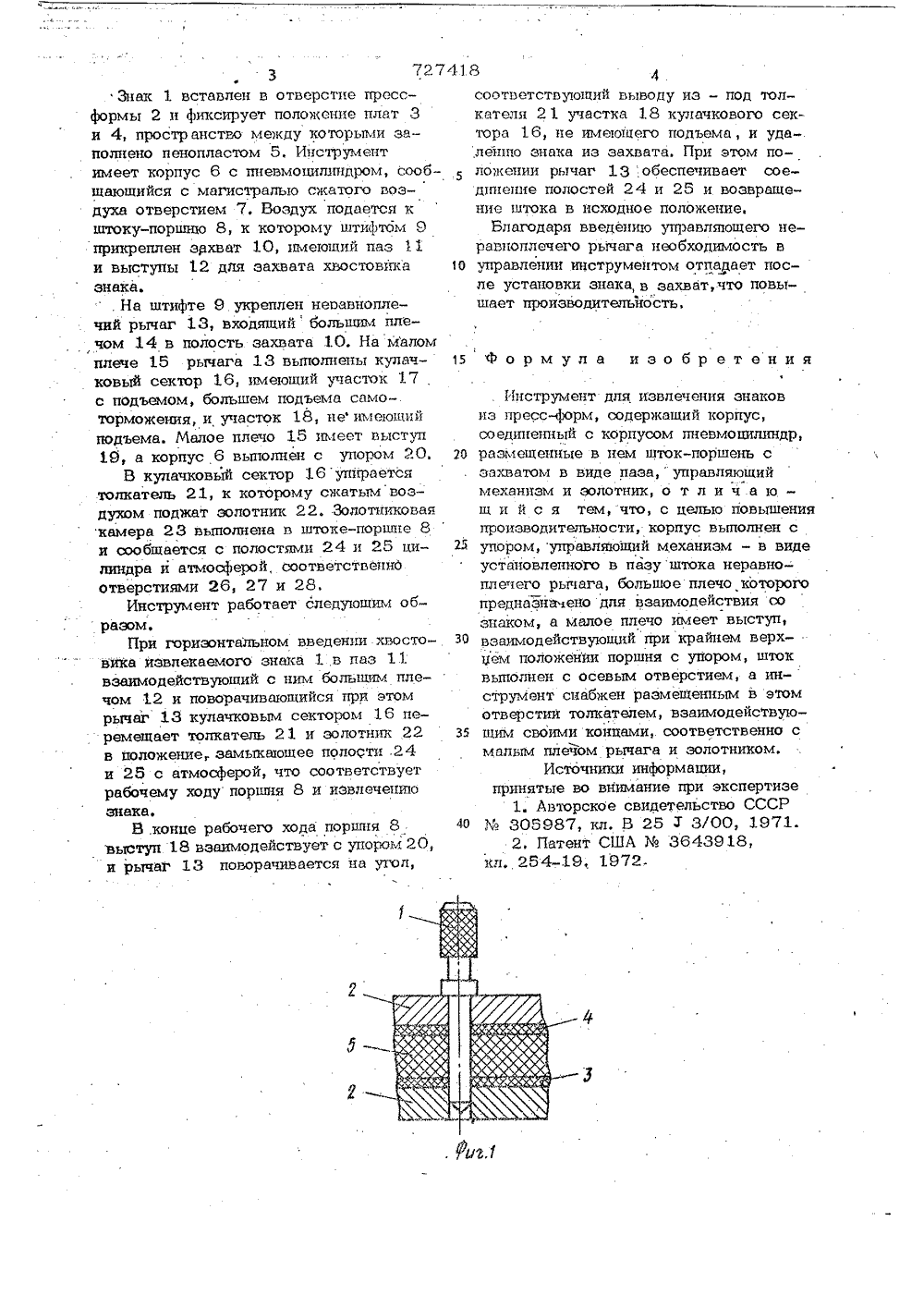

ОП И(,:АНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик и 727418(23) Приоритет ио девам изобретений и етирнтий(54) ИНСТРУМЕНТ ДЛЯ ИЗВЛЕЧЕНИЯ ЗНАКОВ ИЗ ПРЕСС-ФОРМ3Изобретение относится к машиностроению, а именно к устройствам; предназначенным для извлечения деталей типа штырь,гвоздь, штифт, знак из детали, вкоторых они. запрессованы.5Известен инструмент для извлечения знаков из пресс-форм,в котором возвратно - поступательное движение штока передается на зажимные губки Я,Ъ)ОНедостатком укаэанного инструмента является его малая производительность. Наиболее близким техническим решением к изобретению является инструментт 5 для извлечения знаков, содержащий корпус, соединенный с корпусом пневмоцилиндр,размещенные в нем шток поршень с захватом в виде паза, управляющий механизм и золотник. Возвратно - поступательное движение силового штока в инструменте передается на зажимное устройство с помощью управляемого золотника 2),Недостатком укаэанного инструмейта является низкая производительность иэ-за ручного управления золотником.Белью изобретения является повьпцение производительности. Укаэанная цель достигается тем, что корпус выполнен с упором, управлкющиймеханизм - в виде установленного в пазу штока неравноплечего рычага, большое плечо которого предназначено для взаимодействия со знаком, а малое плечо имеет выступ, взаимодействующий при крайнем верхнем положении поршня с упором, шток выполнен с осевым отверстием, а инструмент снабжен размещенным в этом отверстии толкателем, взаимодействующим своими концами соответственно с малым плечом рычага и золотником.На фиг. 1 изображена пресс-форма со знаком, разрез; на фиг. 2 - инструмент, разрез; на фиг. 3 - вид А фиг.2; на фиг. 4 - неравноплечий рычаг.727Знак 1 вставлен в отверстие прессформы 2 и фиксирует положение плат 3 и 4, пространство между которыми заполнено пенопластом 5. Инструмент имеет корпус 6 с пневмоцищшдром, сообщающийся с магистралью сжатого воздуха отверстием 7. Воздух подается к штоку-поршщо 8, к которому штифтом 9 прикреплен захват 10, имеющий паз 11 и выступы 12 для захвата хвостов 1 пса знака.. На штифте О.укреплен неоавноплечий рычаг 13, входящийбольшим плечом 14 в полость захвата 10. На малом плече 15 рычага 13 выполнены кулачковый сектор 16, имеющий участок 17 с подъемом, большем подъема само- торможения, и участок 18, не имеющий подъема. Малое плечо 15 имеет выступ 19, а корпус 6 выполнен с упором 20,В кулачковый сектор 16 упирается толкатель 21, к которому сжатым воздухом поджат золотник 22. Золотниковая камера 23 вьпюлнена в штоке-поршне 8 и сообщается с полостями 24 и 25 цилиндра и атмосферой, соответствепно отверстиями 26, 27 и 28.Инструмент работает следующим образом.При горизонтальном введении хвостовика извлекаемого знака 1 в паз 11 взаимодействующий с ним большм плечом 12 и поворачивающийся при этом рычаг 13 кулачковым сектором 16 перемещает толкатель 21 и золотник 22 в положениезамыкающее полости,24 и 25 с атмосферой, что соответствует рабочему ходу поршня 8 и извлечению знака.В.конце рабочего хода поршня 8 выступ 18 взаимодействует с упором 20, и рычаг 13 поворачивается на угол,418соответствующий выводу из - под толкателя 21 участка 18 куликового сектора 16, не имеющего подъема, и уда,лению знака из захвата. При этом положении рычаг 13 обеспечивает соединение полостей 24 и 25 и возвращение штока в исходное положение,Благодаря введению управлпощего неравполлечего рычага необходимость в0 управлении инструментом отпадает после установки знака, в захват,что повышает производительйость,15 Формула изобретенияИнструмент для извлечения знаковиз пресс-форм, содержащий корпус,соедипенный с корпусом пневмоцилиндр,20 размещенные в нем шток-поршень сзахватом в виде паза, управляющиймеханизм и золотник, о т л и ч а ю -щ и й с я тем, что, с целью повышенияпроизводительности, корпус выполнен с2 ь упором, управляющий механизм - в видеустановленного в пазу штока неравноплечего рычага, большое плечо которогопредназначено для взаимодействия сознаком, а малое плечо имеет выступ,З 0 взаимодействующий при крайнем верхйем положении поршня с упором, штоквыполнен с осевым отверстием, а инструмент снабжен размещенным в этомотверстии толкателем, взаимодействую 35 шим своими койцами, соответственно смалым плечом рычага и золотником.Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССР40 % 305987, кл, В 25 Х 3/00, 1971.2. Патент США Мо 3643918,кл, 254-19, 1972.727418гц ЦН тираж Филиал ППП "Патент" г, Ужгород,ул. Про ектна
СмотретьЗаявка
1894628, 20.03.1973
ПРЕДПРИЯТИЕ ПЯ А-3791
БУЗАКОВ НИКОЛАЙ ВАСИЛЬЕВИЧ
МПК / Метки
МПК: B25C 11/00
Метки: знаков, извлечения, инструмент, прессформ
Опубликовано: 15.04.1980
