Генератор импульсов

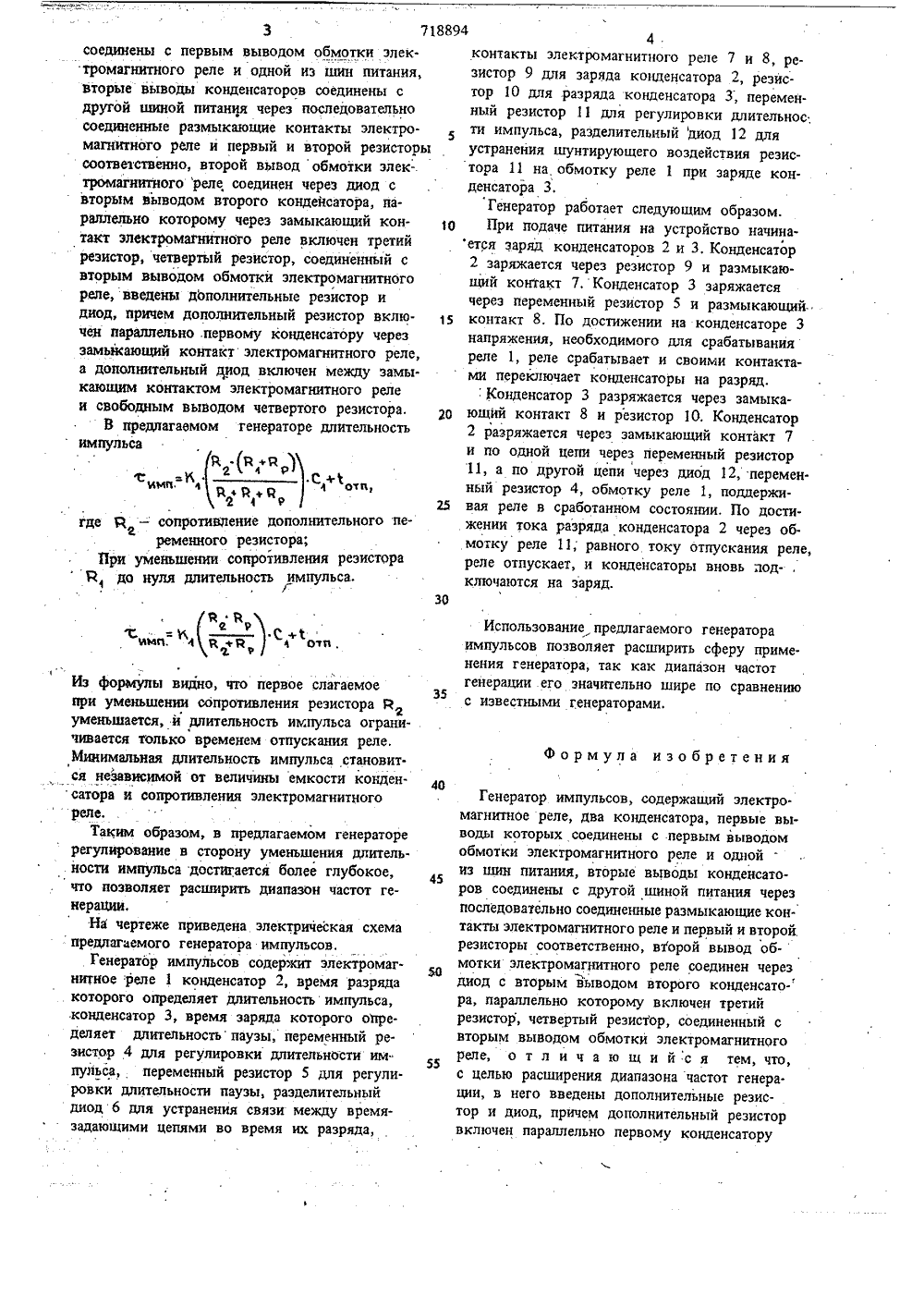

ао делам нзобретеннй н вткрмтнйденсатора; лектромагряда к мотки п ротивпение обного реле;ость конденсатора;мя отпускания релеть импульса зависитнного резистор К,ивлеиия резистораимпульса С - емки- вреДпительнос пения переме шеиии сопрот длительность от сопротив. , При уменьо ну 1 С =К Й+й С ф 1 Изобретение относится к импульсной технике и может быть использовано в автоматичес. ких системах контроля.Известен генератор импульсов, содержаций электромагнитное реле, два конденсатора, первые выводы которых соединены с первым выводом обмотки электромагнитного реле и одной из шин питания, резисторы, вторые выводы конденсаторов соединены с другой шиной питания через последовательно соеди 1 О ненные размыкаюшие контакты электромагнит. ного реле и первый и второй резисторы соответственно, второй вывод обмотки электромагнитного реле соединен через диод с вторым выводом второго конденсатора, параллельно15 которому через замыкаюший контакт электромагшпного реле включен третий резистор, соединенный с вторым выводом обмотки электромагнитного реле Ш.В этом генераторе длительность импульса20 равна времени нахождения электромагнитного реле в сработанном состоянии с =К .йС+1ими 4 Ротп.Минимальная длительность импульса эависитот емкости конденсатора и сопротивленияобмотки электромагнитного реле. Лапьисйшееуменьшение длительности импульса ири такойсхеме становится невозможным, что являетсянедостатком генератора импульсов.Цель изобретения - расинреиие диапазоначастот генерации.Дпя достижения этой испи в генераторимпульсов, содержаший эпсктрцмв иитиос репдва конденсатора, первые вь 1 вопы которых3 71 соединены с первым выводом обмотки электромагнитного реле и одной из шин питания, вторые выводы конденсаторов соединены с другой шиной питания через последовательно соединенные размыкающие контакты электромагнитного реле и первый и второй резисторы соответственно, второй вьвод обмотки элек-. тромагнитного реле соединен через диод свторым выводом второго конденсатора, нараллельно которому через замыкающий контакт электромагнитного реле включен третий резистор, четвертый резистор, соединеннйй с вторым выводом обмотки электромагнитного реле, введены дополнительные резистор и диод, причем дополнительный резистор включен параллельно .первому конденсатору через замьнсающий контакт электромагнитного реле, а дополнительный диод включен между замыкающим контактом электромагнитного реле и свободным выводом четвертого резистора.В предлагаемом генераторе длительностьим льса пуй й+й ) с КС +1имп,4 оп, где Я - сопротивдение дополнительного переменного резистора;При уменьшении сопротивления резистора Й до нуля длительность импульса,Г 8894контакты электромагнитного реле 7 и 8, резистор 9 для заряда конденсатора 2, резистор 10 для разряда конденсатора 3; переменный резистор 11 для регулировки длительнос;ти импульса, разделительный диод 12 дляустранения шунтирующего воздействия резистора 11 на, обмотку реле 1 при заряде конденсатора 3.Генератор работает следующим образом.10 При подаче питания на устройство начинается заряд конденсаторов 2 и 3. Конденсатор2 заряжается через резистор 9 и размыкающий контакт 7, Конденсатор 3 заряжаетсячерез переменный резистор 5 и размыкающий.15 контакт 8. По достижении на конденсаторе 3напряжения, необходимого для срабатыванияреле 1, реле срабатывает и своими контактами переключает конденсаторы на разряд.: Конденсатор 3 разряжается через замыкаэ 0 ющий контакт 8 и резистор 10, Конденсатор2 разряжается через замыкающий контакт 7и по одной цепи через переменный резистор11, а по другой цепи через диод 12, переменный резистор 4, обмотку реле 1, поддержи вая реле в сработанном состоянии. По достижении тока разряда конденсатора 2 через обмотку реле 11; равного току отпускания реле,реле отпускает, и конденсаторы вновь под- .ключаются на зарядЯ йС =К С+1имп, 4 В +йотп,1Из формулы видно, что первое слагаемоепри уменьшении сопротивления резистора йуменьшается, й длительность импульса ограни- .чивается только временем отпускания реле,Минимальная длительность импульса становит.ся независимой от величины емкости конденсатора и сопротивления электромагнитногореле,Таким образом, в предлагаемом генераторерегулирование в сторону уменьшения длительности импульса достигается более глубокое,что позволяет расширить диапазон частот генерации,На чертеже приведена электрическая схемапредлагаемого генератора импульсов,Генератор импульсов содержит электромагнитное:реле 1 конденсатор 2, время разрядакоторого определяет длительность импульса,конденсатор 3, время заряда которого определяет длительность паузы, переменный резистор 4 для регулировки длительности импульса, переменный резистор 5 для регулировки длительности паузы, разделительныйдиод 6 для устранения связи между времязадающими цепями во время их разряда,30Использование предлагаемого генератораимпульсов позволяет расширить сферу применения генератора, так как диапазон частот генерации его значительно шире по сравнению35с известными генераторами.Формула изобретения40Генератор импульсов, содержащий электро.магнитное реле, два конденсатора, первые выводы которых соединены с первым выводом обмотки электромагнитного реле и одной из шин питания, вторые выводы конденсаторов соединены с другой шиной питания через последовательно соединенные размыкающие контакты электромагнитного реле и первый и второй резисторы соответственно, второй вывод обмотки электромагнитного реле соединен через диод с вторым выводом второго конденсатора, параллельно которому включен третий резистор, четвертый резистор, соединенный с вторым выводом обмотки электромагнитного реле, отличающийся тем,что, с целью расширения диапазона частот генерации, в него введены дополнительные резистор и диод, причем дополнительный резистор включен параллельно первому конденсатору(Составитель В, Бугровбалова . Техред Н.Бабурка . Корректор О. Ковинская кто Заказ 1150/ Тираж 985 ПодпиЦНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская на., д. 4/5 но Э илиал ППП "Патент", г. Ужгоул. Проектная,5 718894 через замыкающий контакт электромагнитного реле, а дополнительный диод включен между замыкающим контактом электромагнитного реле и свободным выводом четвертого резистора. 6 Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР К 610268,кл, Н 03 К 3/02, 01.09,76 (прототип).
