Способ изготовления гребенной планки
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 717166
Авторы: Карезо, Потапенков
Текст

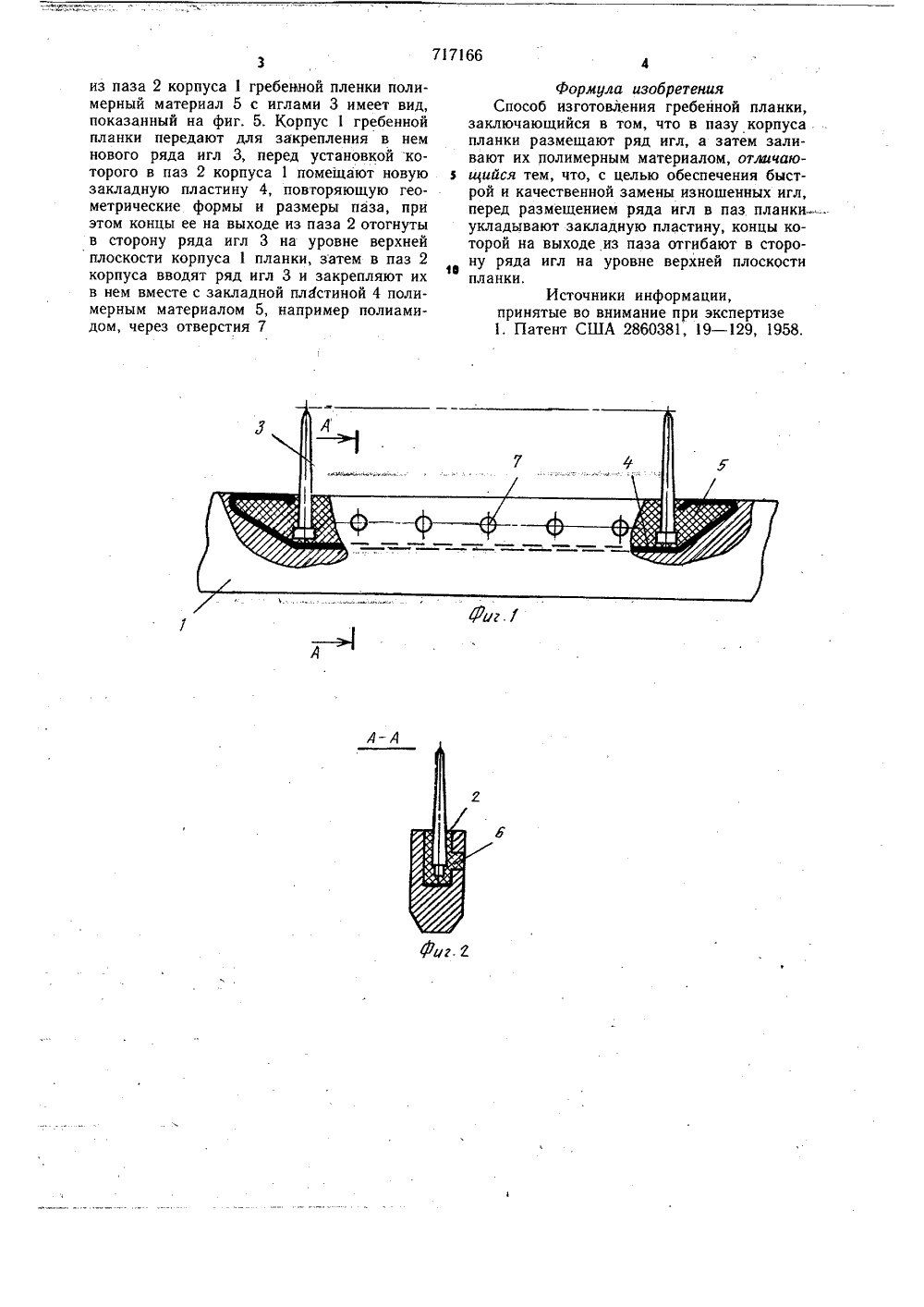

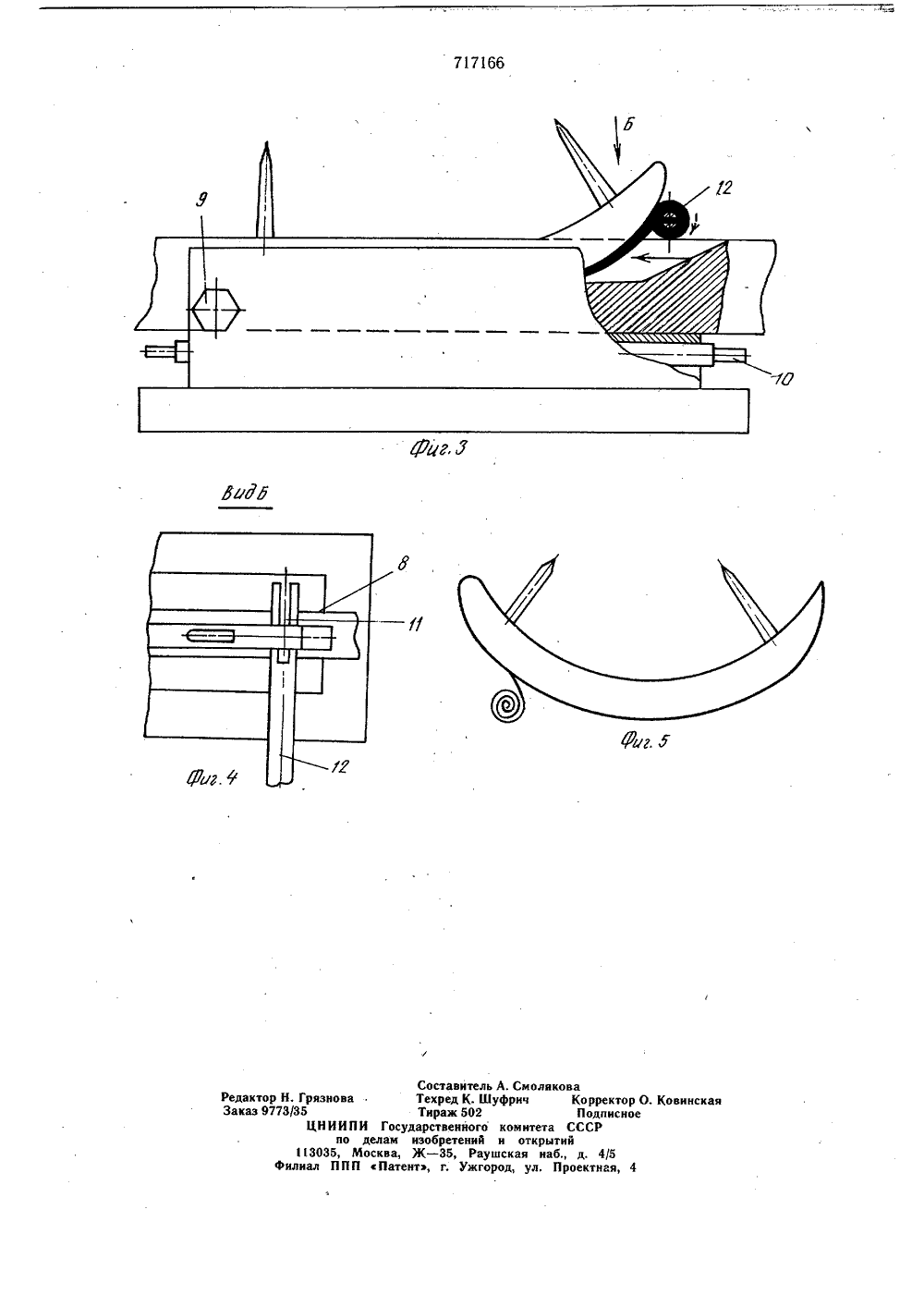

г.-.,4 гА Й"и;, ОП ИСИЗОБРЕТЕН ИЯ Союз СоветскихСоциалнстнчесааРаслублнк и 1,717166 К АВТРРСКОМУ СВИДЕТЕЛЬСввэУ 61) Дополнительное к авт 22) Заявлено 29,03.78 (2 присоединением заявкиг23) Приоритет -свид-в 2596248 28-12 0 01 б 19/10 Р 01 Н 5/14 Государственный комитет СССР оо делам кзоорвтвиий и открытий) Заявитель тральный научно-исследовательский институт технологическо оснастки текстильного оборудования 4) СПОСОБ ИЗГОТОВЛЕНИЯ ГРЕБЕННОЙ ПЛАН Изобретение относится к области текстильной промышленности, а именно к способам изготовления гребенных планок.Известен способ изготовления гребенкой планки, заключающийся в том, что в пазу корпуса планки размещают ряд игл, а затем заливают их полимерным материалом 1.Ремонт гребенных планок по дайному способу требует большой затраты времени на очистку паза от остатков полимерного ма териала. Кроме того, при ремонте гребенных планок вследствие сильного нагрева создается опасность отпуска закаленной средней части корпуса планки.Цель изобретения - обеспечения быстрой и качественной замены изношенных игл. Для этого перед размещением ряда игл в паз планки укладывают закладную плас-тину, концы которой на выходе из паза ототгибают в сторону ряда игл на уровне верхней плоскости планки. 2На фиг. 1 показана средняя часть гребенной планки; на фиг. 2 - разрез А-А фиг. 1; на фиг. 3 - планка, установленная в приспособлении для ремонта; на фиг. 4 - вид Б на фиг. 3; на фиг. 5 - полимерный материал с иглами, удаленный из паза.Гребенная планка (фиг. 1, 2) включает корпус 1 с продольным пазом 2, ряд игл 3, расположенных на определенном расстоянии, и закладную пластину 4, закрепленных в пазу 2 с помощью полимерного материала 5, который удерживается в пазу 2 литниками 6 отверстий 7.При выходе из строя игл 3 гребенную планку ремонтируют, для чего устанавливают в паз 8 приспособления для ремонта (фиг. 3, 4) и закрепляют планку в нем двумя винтами 9. Полимерный материал, например полиамид С, электронагревателем 10 нагревают до температуры размягчения (не более 100 С), затем вскрывают один из концов закладной пластины 4, вставляют его в прорезь 11 технологического валика 12 и вращениемм технологического валика 12 удаляют из паза 2 полимерный материал 5 с изношенными иглами 3, при этом литники 6 срезаются и остаются в отверстиях 7, из которых они легко удаляются. Удаленныйиз паза 2 корпуса 1 гребевной пленки полимерный материал 5 с иглами 3 имеет вид, показанный на фиг. 5. Корпус 1 гребенной планки передают для закрепления в нем нового ряда игл 3, перед установкой которого в паз 2 корпуса 1 помещают новую закладную пластину 4, повгоряющую геометрические формы и размеры паза, при этом концы ее на выходе из паза 2 отогнуты в сторону ряда игл 3 на уровне верхней плоскости корпуса 1 планки, затем в паз 2 корпуса вводят ряд игл 3 и закрепляют их в нем вместе с закладной пластиной 4 полимерным материалом 5, например полиамидом, через отверстия 7 Формула изобретенияСпособ изготовления гребенной планки,заключающийся в том, что в пазу корпуса планки размещают ряд игл, а затем заливают их полимерным материалом, отлачаюю щийся тем, что, с целью обеспечения быстрой и качественной замены изношенных игл, перед размещением ряда игл в паз планки:укладывают закладную пластину, концы которой на выходе из паза отгибают в сторону ряда игл на уровне верхней плоскости планки.Источники информации,принятые во внимание при экспертизе1. Патент США 2860381, 19 - 129, 1958,Редактор Н, ГрязноваЗаказ 9773/35ЦНИИпо13035,филиал ПП авнтель А.ед К. Шуфраж 502венного коетений и5, РаушскУжгород,Сост Техр Тир Государст елам изобр ква, Ж - 3 Патент, молнкова ч КоП итета ССС открытий я набд. ул, П роек рректор О. Ковинс дписное
