Устройство для дозирования сыпучих и гранулированных материалов

Номер патента: 701813

Авторы: Берлов, Вольфцун, Морозов

ZIP архив

Текст

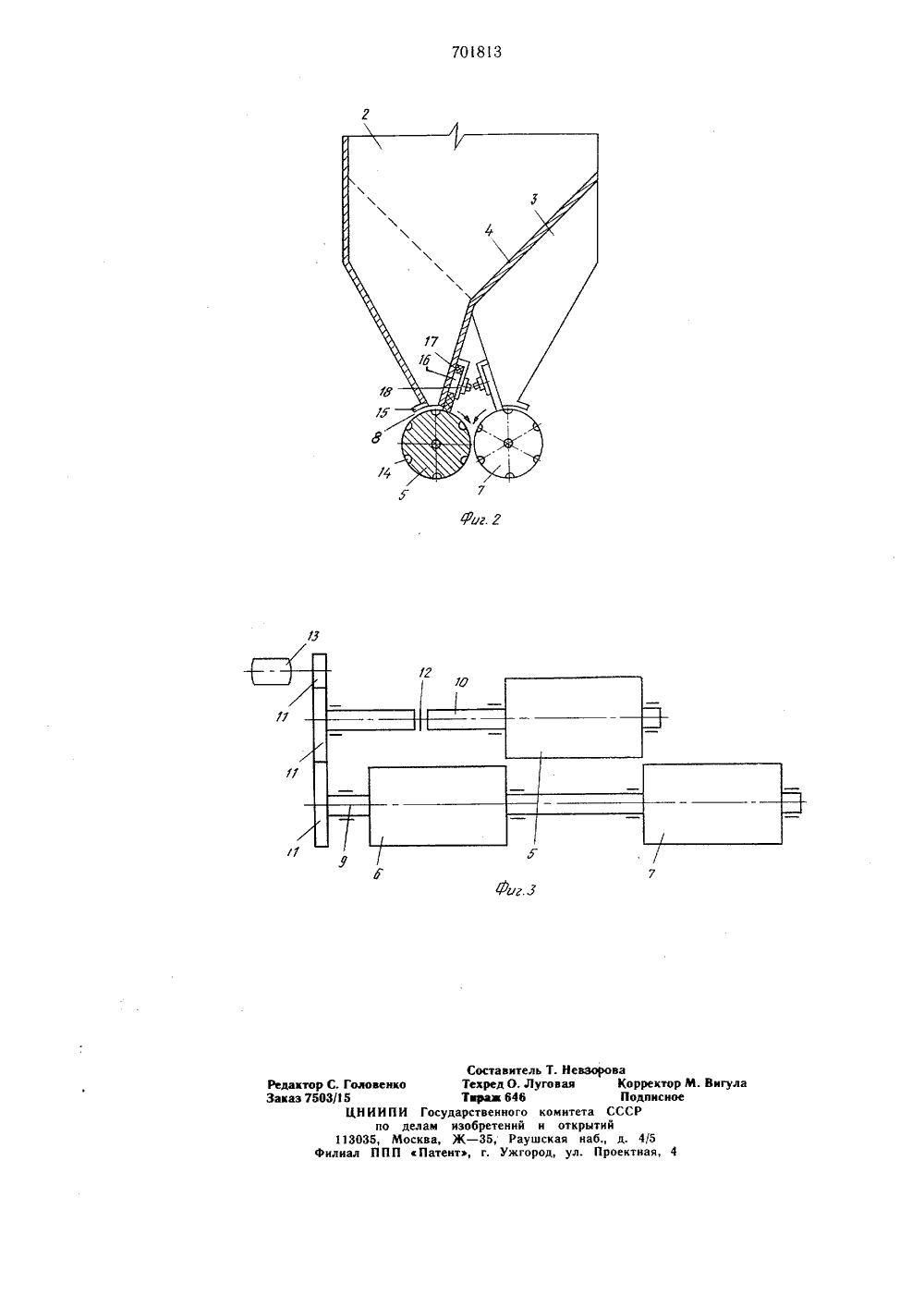

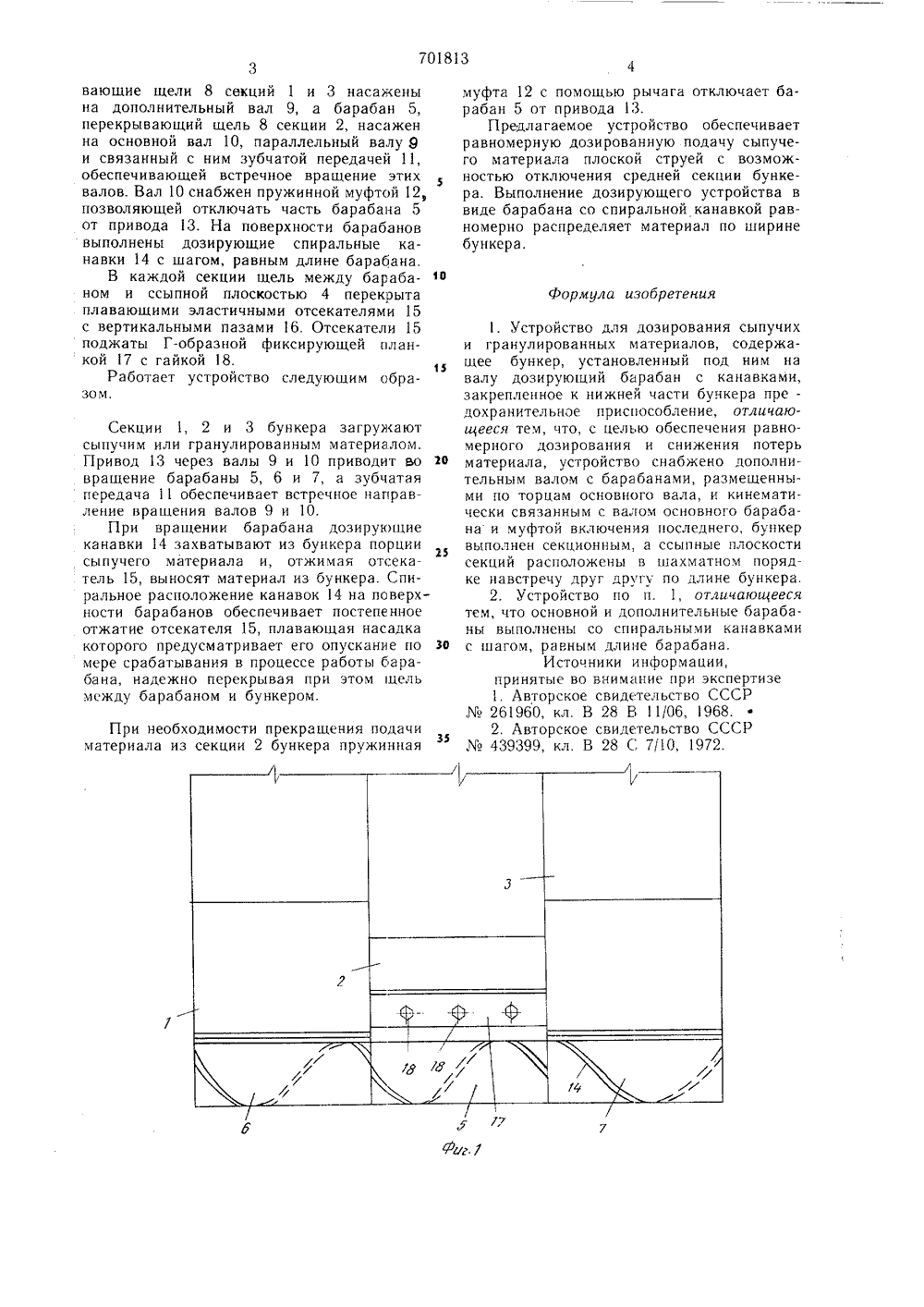

ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистицеских Республик(72) Авторы изобретения ольфцун, Л. А. Берлов Морозов ский зональный научно-исследовательский и проектныи типового и экспериментального проектирования жилыхи об ественных зданий(71) Заявитель нститу 54) УСТРОЙСТВО ДЛЯ ДОЗИРОВАНИЯ СЪПУ И ГРАНУЛИРОВАННЪХ МАТЕРИАЛОВ зирующий барабан с канавками, закрепленное к нижней части бункера предохранительное приспособление, снабжено дополнительным валом с барабанами, размещенными по торцам основного вала,и кинематически связанным с валом основного барабана и муфтой включения последнего, бункер выполнен секционным, а ссыпные плоскости секций расположены в шахматном порядке навстречу друг другу по длине бункера. Кроме того, основной и дополнительные барабаны выполнены со спиральными канавками с шагом, равным длине барабана.На фи кера с ба ный разре барабанов Устрой ленного п ная плоск ном, напр 20 ных плоск рабан 5 и выходные дополнитеИзобретение относится к строительнои технике и может быть использовано при отделке строительных деталей и конструкций путем нанесения декоративных покрытий.Известно устройство, включающее дозировочный бункер с затворами, барабан, выполненный в виде полого цилиндра с отверстиями и продольным окном с секторным затвором для загрузки материала 1.Наиболее близким техническим решением к изобретению является устройство содержащее бункер, установленный под ним дозирующий приводной барабан с канавками и звкрепленное к нижней части бункера предохранительное приспособление 2.Однако известные устройства отличаются неравномерным дозированием и не позволяют изменять расход материала по длине бункера.Цель изобретения - обеспечение равномерного дозирования и снижение потерь материала.Указанная цель достигается тем, что устройство для дозирования сыпучих и гранулированных материалов, содержащее бункер, установленный под ним на валу,дог. 1 показан вид секционного бунрабаном; на фиг. 2 - вертикальз устройства; на фиг. 3 - схемана параллельных валах.ство состоит из бункера, раздео длине на секции 1, 2 и 3. Ссыпость 4 секции 2 выполнена с уклоавленным навстречу уклону ссыпостей секций 1 и 3. Основной бадополнительные - 6, 7 перекрывают щели 8 секций 1, 2 и 3, причем льные барабаны 6 и 7, перекры 701813вающие щели 8 секций 1 и 3 насажены на дополнительный вал 9, а барабан 5, перекрывающий щель 8 секции 2, насажен на основной вал 10, параллельный валу 9 и связанный с ним зубчатой передачей 11, обеспечивающей встречное вращение этих5 валов. Вал 10 снабжен пружинной муфтой 12, позволяющей отключать часть барабана 5 от привода 13. На поверхности барабанов выполнены дозирующие спиральные канавки 14 с шагом, равным длине барабана.В каждой секции щель между бараба ном и ссыпной плоскостью 4 перекрыта плавающими эластичными отсекателями 15 с вертикальными пазами 16. Отсекатели 15 поджаты Г-образной фиксирующей планкой 17 с гайкой 18.15Работает устройство следующим образом.Секции 1, 2 и 3 бункера загружают сыпучим или гранулированным материалом. Привод 13 через валы 9 и 10 приводит во 20 вращение барабаны 5, 6 и 7, а зубчатая передача 11 обеспечивает встречное направление вращения валов 9 и 10.При вращении барабана дозирунгщие канавки 14 захватывают из бункера порции25 сыпучего материала и, отжимая отсека- тель 15, выносят материал из бункера. Спиральное расположение канавок 14 на поверхности барабанов обеспечивает постепенное отжатие отсекателя 15, плавающая насадка которого предусматривает его опускание по Зо мере срабатывания в процессе работы барабана, надежно перекрывая при этом щель между барабаном и бункером.При необходимости прекращения подачиматериала из секции 2 бункера пружинная муфта 12 с помощью рычага отключает барабан 5 от привода 13.Предлагаемое устройство обеспечивает равномерную дозированную подачу сыпучего материала плоской струей с возможностью отключения средней секции бункера. Выполнение дозирующего устройства в виде барабана со спиральной канавкой равномерно распределяет материал по ширине бункера.Формула изобретения1. Устройство для дозирования сыпучихи гранулированных материалов, содержащее бункер, установленный под ним навалу дозирующий барабан с канавками,закрепленное к нижней части бункера предохранительное приспособление, отличающееся тем, что, с целью обеспечения равномерного дозирования и снижения потерьматериала, устройство снабжено дополнительным валом с барабанами, размещенными по торцам основного вала, и кинематически связанным с валом основного барабана и муфтой включения последнего, бункервыполнен секционным, а ссыпные плоскостисекций расположены в шахматном порядке навстречу друг другу по длине бункера.2. Устройство по п. 1, отличающеесятем, что основной и дополнительные барабаны выполнены со спиральными канавкамис шагом, равным длине барабана.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРМо 261960, кл, В 28 В 11/06, 1968.2. Авторское свидетельство СССРМо 439399, кл. В 28 С 7/1 О, 1972,701813 Фиг. 3 Составите о Техред О. Л Твралг 646 И Государственного делам изобретений Москва, Ж - 35, Рау Патент, г. Ужгоомнтета СССР открытий кая наб., д. д, ул. Проек

Смотреть

Заявка

2448090, 01.02.1977

ЛЕНИНГРАДСКИЙ ЗОНАЛЬНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И ПРОЕКТНЫЙ ИНСТИТУТ ТИПОВОГО И ЭКСПЕРИМЕНТАЛЬНОГО ПРОЕКТИРОВАНИЯ ЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИЙ

ВОЛЬФЦУН ВЛАДИМИР ШУЛИНОВИЧ, БЕРЛОВ ЛЕВ АНДРЕЕВИЧ, МОРОЗОВ ВЛАДИМИР АЛЕКСАНДРОВИЧ

МПК / Метки

МПК: B28C 7/10

Метки: гранулированных, дозирования, сыпучих

Опубликовано: 05.12.1979
