Устройство для прогнозирования состояний системы управления

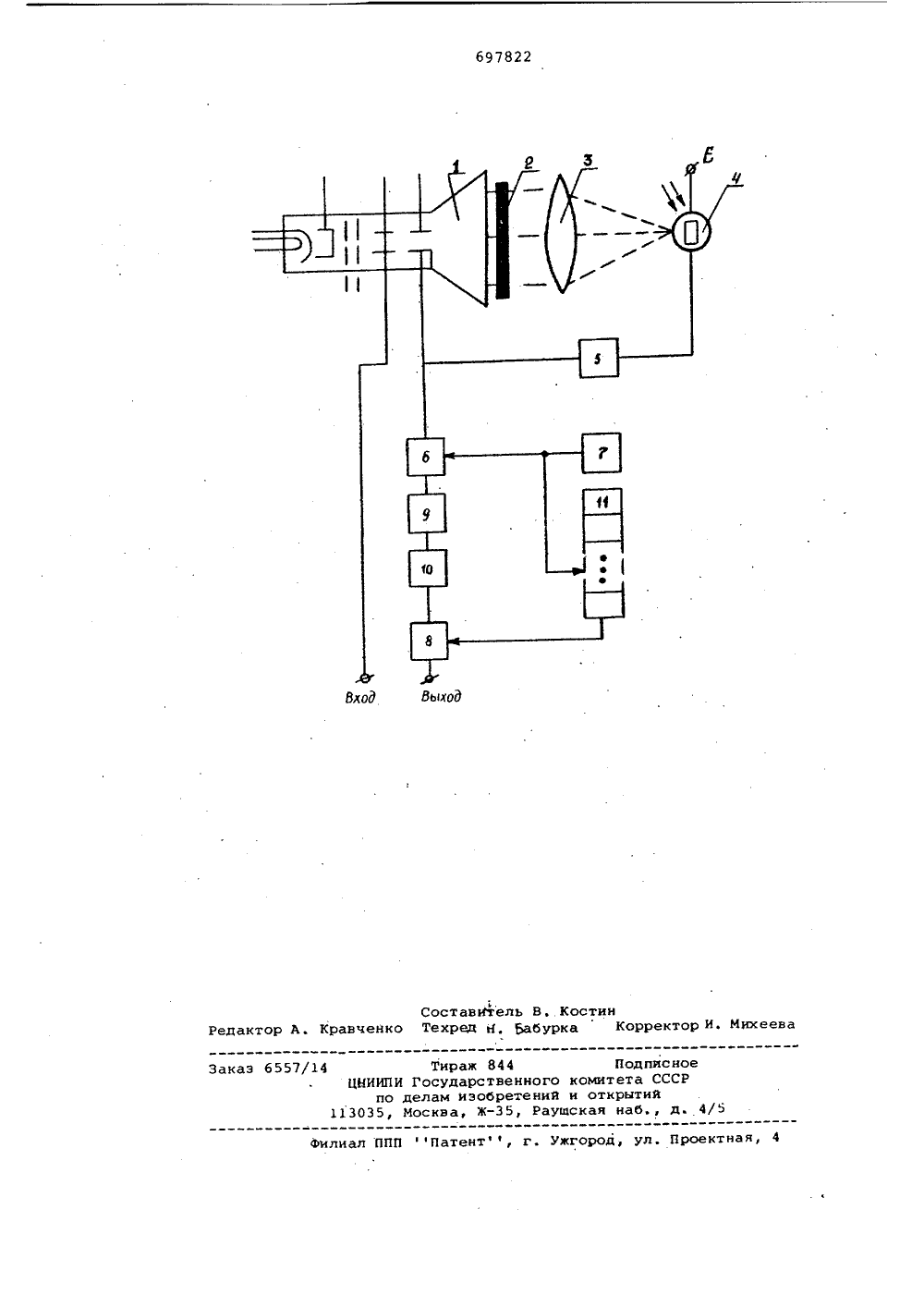

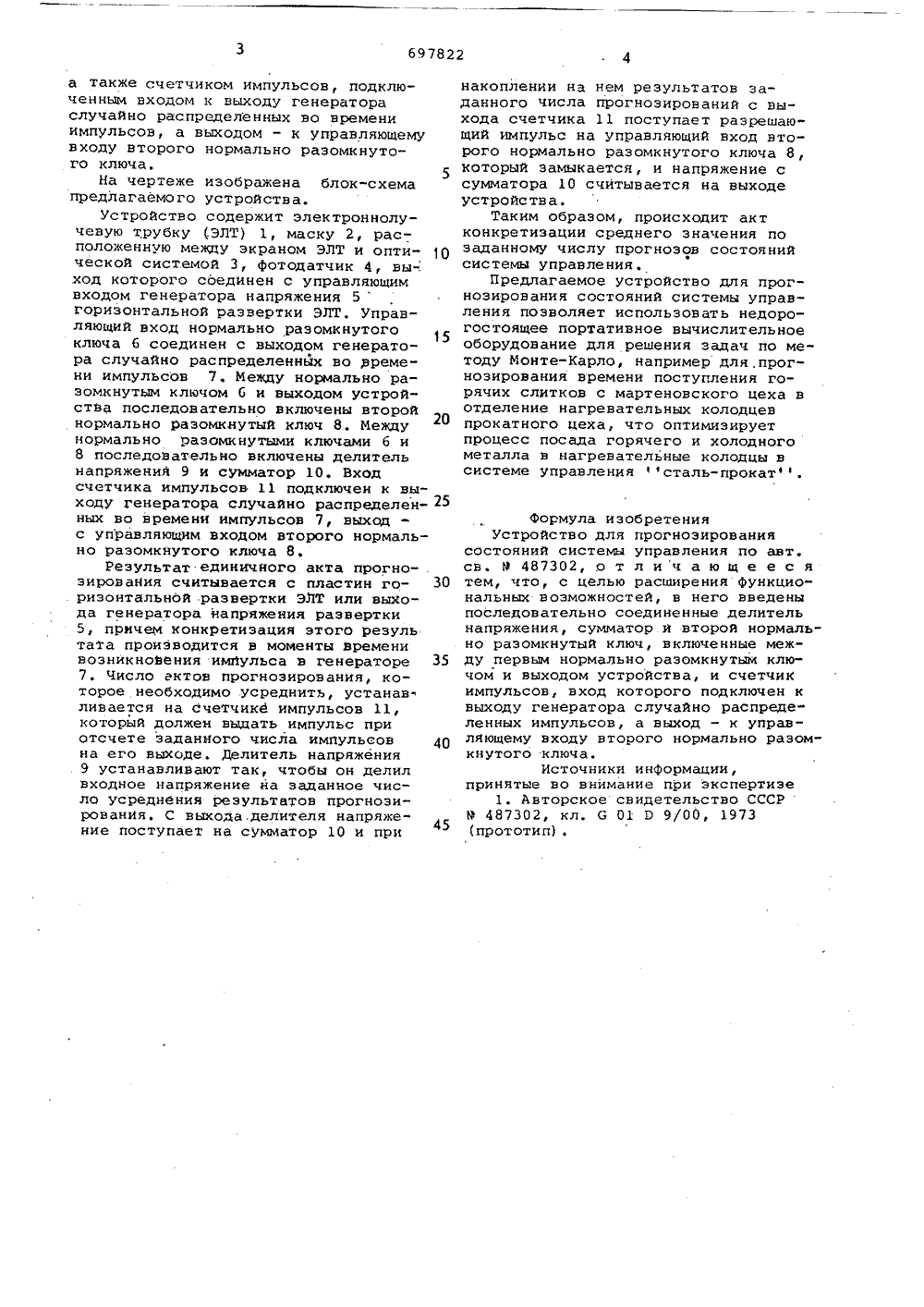

,. л. "АИЗОВРЕТЕниЯ Союз Советских Социалистических Республик(22) Заявлено 1703.78 (21) 2591675/18-10с присоединением заявки Мо(51)М, Кл,2 С 01 О 9/00 Государственный комитет СССР оо делам изобретений и открытий(54) УСТРОЙСТВО ДЛЯ ПРОГНОЗИРОВАНИЯ СОСТОЯНИИ СИСТЕМЫ УПРАВЛЕНИЯ Изобретение относится к автоматике и может быть применено при синтезе статистических,в частности прогнозирующих, систем управления технологическими процессами, а также в телевизионно-вычислительной автоматике.По основному авт.св. 9 487302 известно устройство для прогнозирования состояний системы управления, содержащее электроннолучевую трубку (ЭЛТ), пластины вертикального отклонения которой соединены со входом устройства, управляемый генератор напряжения горизонтальной развертки луча, выход которого соединен с пластинами гори зонтального отклонения луча ЭЛТ, и последовательно установленные маску, оптическую систему и фотодатчик, а также нормально разомкнутый ключ и генератор случайно распределенных 20 во времени импульсов, причем выход фотодатчика соединен с управляющим входом генератора напряжения горизонтальной развертки луча, выход последнего соединен с выходом устройства через нормально разомкнутый ключ, управляющий вход которого Соединен с выходом генератора случайно распре" деленных во времени импульсов. Это устройство осуществляет единичные ЗО акты прогнозирования или конкретизации состояния системы управления на основе текущей информации, поступающей через вход устройства, и инФормации, нанесенной на маску. На выход устройства пост;,пают результаты разовых актов конкретизации состояний системы управления 1),Однако необходимое для решения задач методом статистического моделирования,в частности методом МонтеКарло, получение усредненного значения иэ заданного числа разовых актов прогнозирования с помощью известного устройства невозможно из-за ограниченных функциональных возможностей последнего.Цель изобретения - расширение Функциональных возможностей устройства.Укаэанная цель достигается тем, что устройство для прогноэирования состояний системы управления по основному авт.св. 9 487302 дополнено вторым нормально разомкнутым ключом, включенным в цепь между первым нормально разомкнутым ключом н выходом устройства, между нормально разомкнутыми ключами последовательно включены делитель напряжения и сумматор,25 а также счетчиком импульсов, подключенным входом к выходу генератора случайно распределенных во времени импульсов, а выходом - к управляющему входу второго нормально разомкнутого ключа.На чертеже изображена блок"схема предлагаемого устройства.Устройство содержит электроннолучевую трубку (.ЭЛТ) 1, маску 2, расположенную между экраном ЭЛТ и оптической системой 3, фотодатчик 4, вы-, ход которого соединен с управляющим входом генератора напряжения 5горизонтальной развертки ЭЛТ. Управляющий вход нормально разомкнутого ключа б соединен с выходом генератора случайно распределеннйх во дремени импульсов 7. Между нормально разомкнутым ключом б и выходом устройства последовательно включены второй нормально разомкнутый ключ 8. Между нормально разомкнутыми ключами б и 8 последовательно включены делитель напряжения 9 и сумматор 10, Вход счетчика импульсов 11 подключен к выходу генератора случайно распределенных во времени импульсов 7, выход с управляющим входом второго нормально разомкнутого ключа 8.Результат единичного акта прогнозирования считывается с пластин горизонтальной развертки ЭЛТ или выхода генератора напряжения развертки 5, причем конкретизация этого резуль тата производится в моменты времени возникновения импульса в генераторе 7. Число актов прогнозирования, которое необходимо усреднить, устанав ливается на счетчике импульсов 11, который должен выдать импульс при отсчете заданного числа импульсов на его выходе, Делитель напряжения 9 устанавливают так, чтобы он делил входное напряженке на заданное число усреднения результатов прогнозирования. С выхода. делителя напрякение поступает на сумматор 10 и при накоплении на нем результатов заданного числа прогнозирований с выхода счетчика 11 поступает разрешающий импульс на управляющий вход второго нормально разомкнутого ключа 8, который замыкается, и напряжение с сумматора 10 считывается на выходе уст ройс тв а.Таким образом, происходит акт конкретизации среднего значения по заданному числу прогнозов состояний системы управления.Предлагаемое устройство для прогнозирования состояний системы управления позволяет испольэовать недорогостоящее портативное вычислительное оборудование для решения задач по методу Монте-Карло, например для,прогнозирования времени поступления горячих слитков с мартеновского цеха в отделение нагревательных колодцев прокатного цеха, что оптимизирует процесс посада горячего и холодного металла в нагревательные колодцы в системе управления фсталь-прокатФормула изобретенияУстройство для прогнозированиясостояний системы управления по авт,св. Р 487302, о т л и ч а ю щ е е с я30 тем, что, с целью расширения функциональных возможностей, в него введеныпоследовательно соединенные делительнапряжения, сумматор и второй нормально разомкнутый ключ, включенные меж 35 ду первым нормально разомкнутым ключом и выходом устройства, и счетчикимпульсов, вход которого подключен квыходу генератора случайно распределенных импульсов, а выход - к управляющему входу второго нормально разомкнутого ключа.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР9 487302, кл. 6 01 Э 9/00, 197345 (прототип),697822 д ставитель В, Косхред Н. 5 абурка орректор И. Михее актор А. Кравч Заказ 6557 1 ПП Патент, г. Ужгород, ул. Проектная,ил ЦНИИП по 3035, Тира Госуда елам иоскв а,844 ственного кобретений и Ж, Раушс Подписиомитета СССоткрытийкая наб д
