Дозатор сыпучих материалов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 697112
Автор: Безверхов
Текст

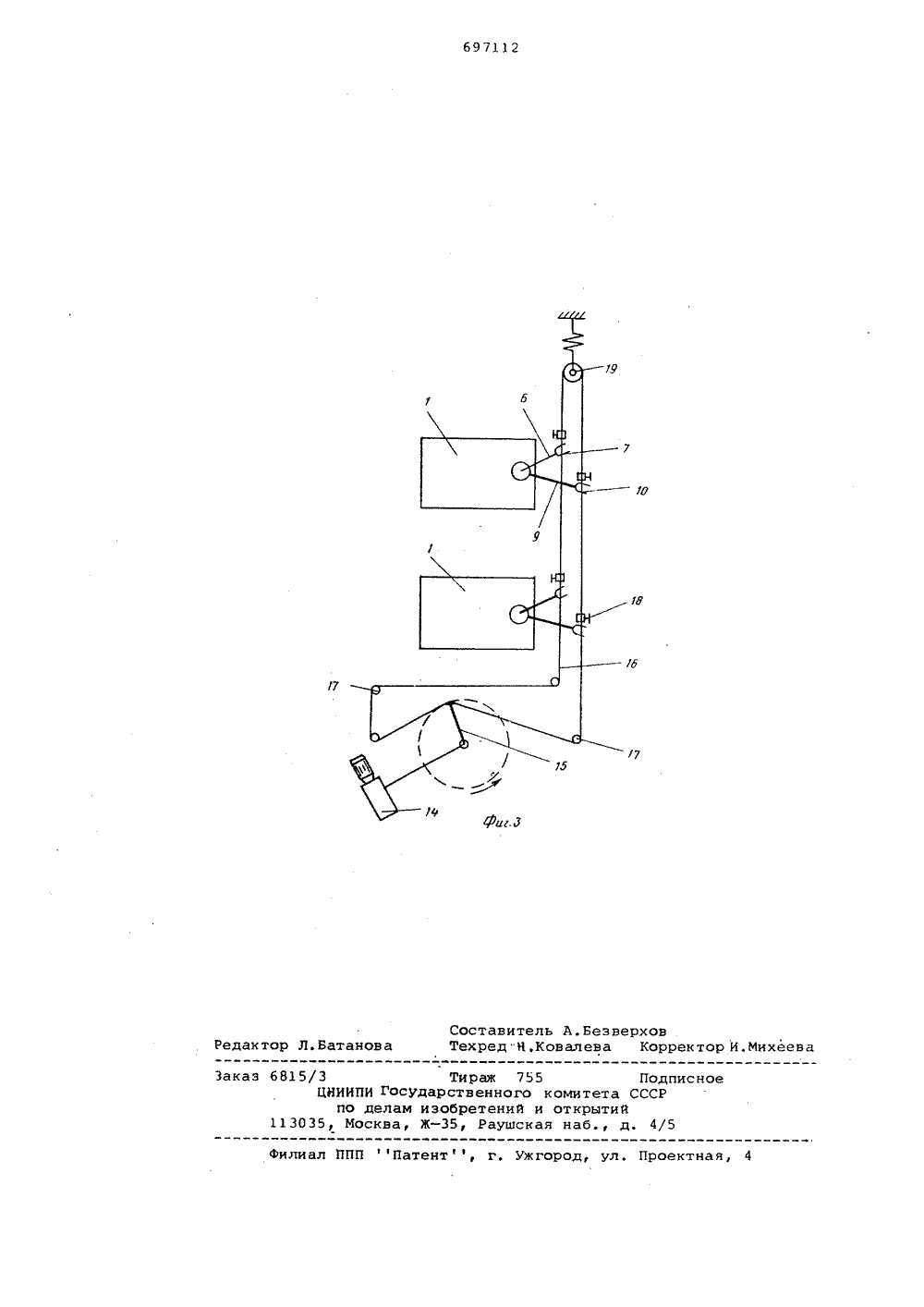

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик(Я)М. К . с присоединением заявки М -А 01 К 5/00 Государственный комитет СССР по делам изобретений и открытий(54) ДОЗАТОР СЫПУЧИХ МАТЕРИАЛОВ Изобретение относится к областисельского хозяйства, в частности кдоааторам сыпучих материалов, преиму.щественно кормов.Известен дозатор сыпучих материалов, преимущественно кормов, содержащий бункер с установленными в немс возможностью поворота на вертикальНой оси сводоразрушителем и заслонкой.Однако известный дозатор сложенпо конструкции и в эксплуатации.Цель изобретения - упрощение,эксплуатации дозатора сыпучих материалов,15Достигается это тем, что в предлагаемом дозаторе заслонка выполненав виде веера.На фиг. 1 изображен описываемыйдозатор сыпучих материалов, продоль Оное сечение; на фиг. 2 - горловинадозатора, поперечное сечение (разрезА-А на фиг. 1); на фиг, 3 - тросовыйпривод дозатора.Дозатор для сыпучих материалов состоит иэ бункера 1, горловины,2, вкоторой расположены верхняя 3 и нижняя 4 заслонки веерного типа. Однакрайняя нижняя створка заслонки жестко прикреплена к валику 5, а остальные створки скрепляются между собой пазами и крючками и заходят одна под другую. На верхнем конце валика 5 имеется рычаг 6 с узлоуловителем 7. На валике 5 свободно вращается труба 8, которая служит валиком для верхней заслонки 3. Одна крайняя ведущая створка заслонки жестко прикреплена к валику 8, а остальные установлены свободно. Другая крайняя створка, верхняя, закреплена на горловине жестко, На другом конце валика 8 закреплен рычаг 9 с узлоуловителем 10. На этом же валике имеются штыри 11, предназначенные для разрушения свода.Между двумя заслонками 3 и 4 образуется камера дозирования. Для изменения объема камеры имеется регулировочное устройство 12,благодаря которому можно поднять или опустить валик 5. Для облегчения движения створок и исключения попадания в щели дозируемого материала в горловине имеется круговой выступ 13.На выходном валу редуктора 14 с вариатором установлен рычаг 15, который другим концом жестко скреплен с тросом 16. Посредством обводных роликов 17 трос подведен к доваторам. На двух ветвях троса закреплены узлы.1 18, имеется натяжной ролик 19 с гтружиной.Дозатор работает следующим образом,При вращении рычага 15 электродвигателем через редуктор и вариатор две ветви троса 16 имеют взаимно противоположные возвратно-поступательные движения, Узлы 18 отклоняют рычаги 9 и б, последние поворачивают валики 5 и 8, а валики - уже крайние заслонки.Причем узлы 18 устанавливают такими Образом, чтобы открывалась какая-нибудь из заслонок только в том случае, если другая в это время закрыта Так как крайняя створка заслонки же - стко скреплена с валиком, а с остальными - пазами и крючками, то нри закрывании створки образуют веер.При открытой верхней заслонке 3 концкорма заполняют доэировочную ка 20 меру горловины 2, затем заслонка закрывается, После этого открывается нижняя заслонка 4, и корм под действием веса падает в кормушку, Черезнекоторое время нижняя заслонка закрывается, После того как она полностью закроется, поворачивается валик-труба 8, тем самым проворачивается сводораэрушитель - штыри 11 иоткрывается верхняя заслонка. Кормзасыпается в камеру. Далее цикл повторяется,Дозатор сыпучих материалов, преимущественно кормов, содержащий бункер с установленными в нем с возможностью поворота на вертикальной осисводоразрушителем и заслонкой, о тл и ч а ю щ и й с я тем, что, с целью упрощения эксплуатации, заслонка выполнена в виде веера,Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР91 35725, кл. А 01 К 5/ОО, 19 бО.697112 17 77 Составитель А.БезверховТехред-й.Ковалева Корректор И.Михеева Редактор Л.Батанова Филиал ППП Патентф, г. Ужгород, ул. Проектная, 4 Заказ б 815/3 Тираж 755 Подписное ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5
СмотретьЗаявка
2584463, 01.03.1978
БЕЗВЕРХОВ АНАТОЛИЙ ПЕТРОВИЧ
МПК / Метки
МПК: A01K 5/00
Опубликовано: 15.11.1979
Код ссылки
<a href="https://patents.su/3-697112-dozator-sypuchikh-materialov.html" target="_blank" rel="follow" title="База патентов СССР">Дозатор сыпучих материалов</a>
Дозатор сыпучего материала
Номер патента: 1553837
Опубликовано: 30.03.1990
Автор: Александров
МПК: G01F 13/00
...чертеже схематически изображен предлагаемый дозатор.10Дозатор содержит расходный патрубок 1, на выходе из которого на горизонтальной оси 2 установлена заслонка 3, связанная через рычаг ч и гибкую связь 5 со штоком 6 пневмоцилиндра 7. На рычаге 8, жестко связанном с заслонкой 3, установлен вибратор 9 эксцентрикового типа таким образом, что направление вибрации тангенциально оси 2, Нижняя полость пневмоцилиндра 7 подключена к источнику регулируемого давления (не показан).Дозатор работает следующим образом. 25Сыпучий материал поступает самотеком по патрубку 1, заполняя все его сечение при постоянном уровне заполнения. При таких условиях усилие, действующее на заслонку 3 опФ30 ределя ется ра сходом пот ока, Да вле ни е, заданное источником...
Дозатор сыпучего материала
Номер патента: 1733332
Опубликовано: 15.05.1992
Авторы: Лисовенко, Островский, Сухой
МПК: B65B 1/00
...связанной с механизмом регулирования шага витков шнека. Кроме того, в торце корпуса выполнено резьбовое отверстие, а механизм регулирования шага витков шнека содержит нажимной винт, установленный в резьбовом отверстии в торце корпуса, при этом один конец шнека закреплен на заслонке.На чертеже приведена схема предлагаемого дозатора.Дозатор содержит цилиндрический корпус 1 с питательным бункером 2, расположенный в корпусе подающий шнек 3, выполненный из упругой полосы и связанный с приводом 4 посредством клиноременной передачи 5, В нижней части корпуса 1 расположен выпускной канал 6.Дозатор снабжен механизмом регулирования шага витков шнека, содержащим нажимной винт 7, который установлен в резьбовом отверстии, выполненном в...
Дозатор сыпучего материала з. г. хачатурьяна
Номер патента: 1421617
Опубликовано: 07.09.1988
Автор: Хачатурян
МПК: B65B 1/08
Метки: дозатор, сыпучего, хачатурьяна
...немагнитная втулка 14, ограничивающая ход якоря 8 величиной, достаточной для исключения указанного "прилипания" после отключения электромагнита 7.В нижней части корпуса 2 установлен отсекающий модуль, состоящий из электромагнита 15, его клапана 16, взаимодействующего с конусом 17, связанного с немагнитным держателем 18, имеющим сквозные проходы, аналогичные проходам якоря 8 (фиг.З).Величиной Н обозначена регулируемая высота мерной камеры 3.При положении всех элементов (фиг. 1) устройство находится в исходном состоянии; электромагниты 7 и 15 отключены, их подвижные части под действием собственного веса опущены до упора с соответствующими элемента" ми, мерная камера 3 опорожнена.При положении всех элементов устройства, указанном на...
Способ выгрузки сыпучих материалов из вертикального бункера с нижним выпускным отверстием и сужающейся нижней частью
Номер патента: 1585259
Опубликовано: 15.08.1990
МПК: B65D 88/64, B65G 65/30
Метки: бункера, вертикального, выгрузки, выпускным, нижней, нижним, отверстием, сужающейся, сыпучих, частью
...сыпучих материало ЦеИзобретение относится к способам хранения и выгрузки сыпучих материалов с использованием бункеров и может найти применение в химической, пищевой, строительной и других отраслях народного хозяйства.Целью изобретения является интенсификация выгрузки материала из бункера.На фиг. 1 приведена схема бункера для реализации предлагаемого способа; на фиг. 2 - вид А на фиг. 1; на фиг. 3 - вид Б на фиг. 1.Способ выгрузки сыпучих материалов из вертикального бункера 1 с нижним выпускным отверстием 2 и сужающейся нижней частью 3 включает гравитационный выпуск материала через выпускное отверстие и активацию истечения с помощью рассечения его потока твердым вертикальным активатором 4, установленным внутри бункера. В процессе...
Дозатор сыпучего материала
Номер патента: 1682811
Опубликовано: 07.10.1991
Авторы: Гардт, Ищенко, Лихачев, Соломахин, Харабет
МПК: G01F 13/00
...заслОнкой 4 устачовлен шибер 11 Ось шлюзовой камеры 11 нэправлен 3 под острым углОм ю ь Оси бункера 1.ДВЙствие доэаторэ ОсьювэнО на приведе нии сыпуч 8 го материала В движени 8 с ПО мощью Виброактивации включение Виброактиваторов приводит к передаче механических колебаний от конусов 8 сыпучего материалу. В результате материал активируется и движется Вдоль поверхности конуса к ХОльценой щели в проходном отверстии 7, а из нее - В выпускную воронку ,"1.Йэменение проияводятельности доыто ра Осуществляетсл включением различных груг 4 п конусов 8,При засорении кольцевых щелей твердыми Включ 814 иямч заслонку 4 опрокидыВают после закрытия шибера 14, В результате материал, засоряющий кольцевые щели, ссыпаб ется в выходную воронку 2,...
