Устройство для управления статическим преобразователем

Номер патента: 694970

Авторы: Конышев, Корнеев

ZIP архив

Текст

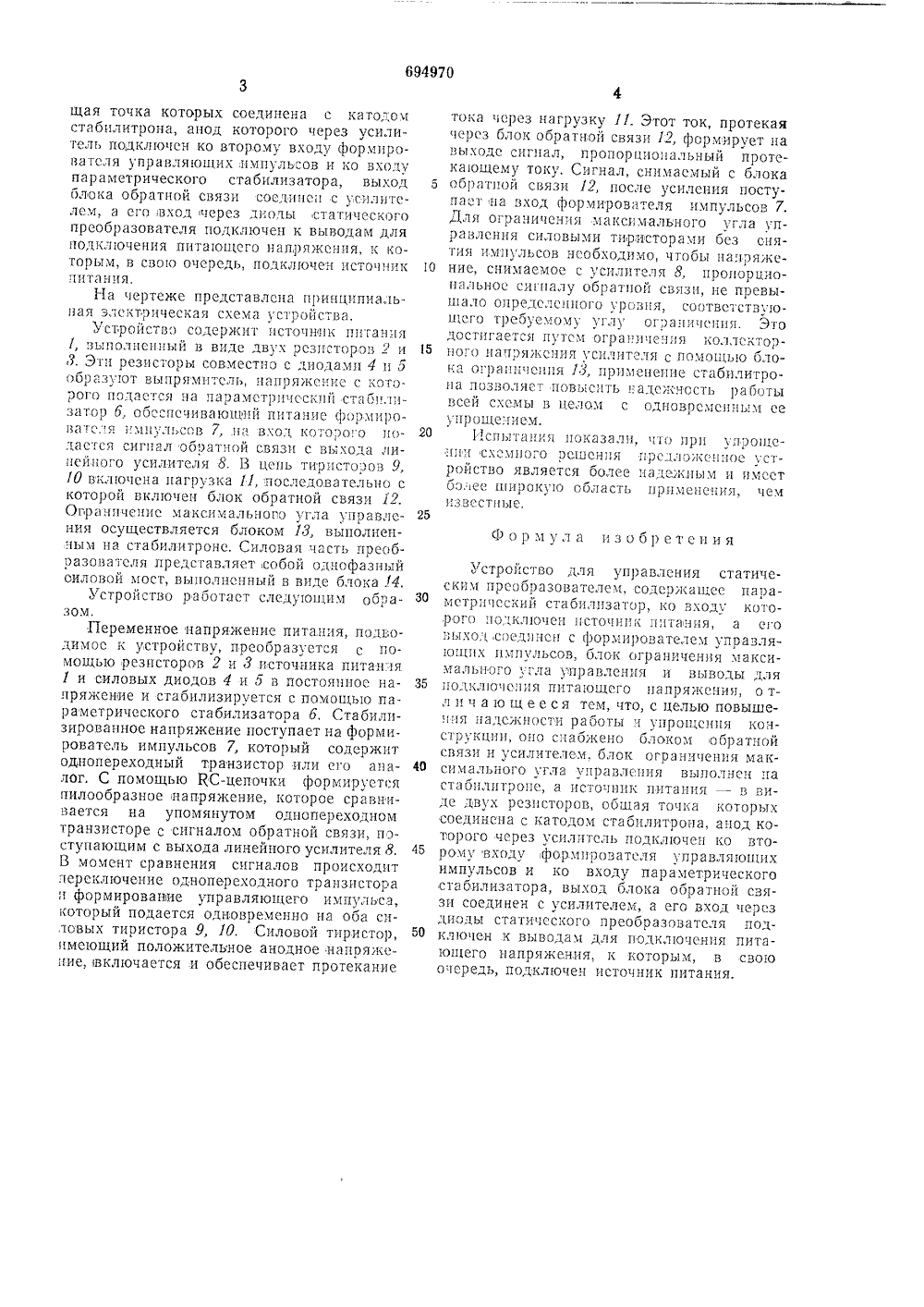

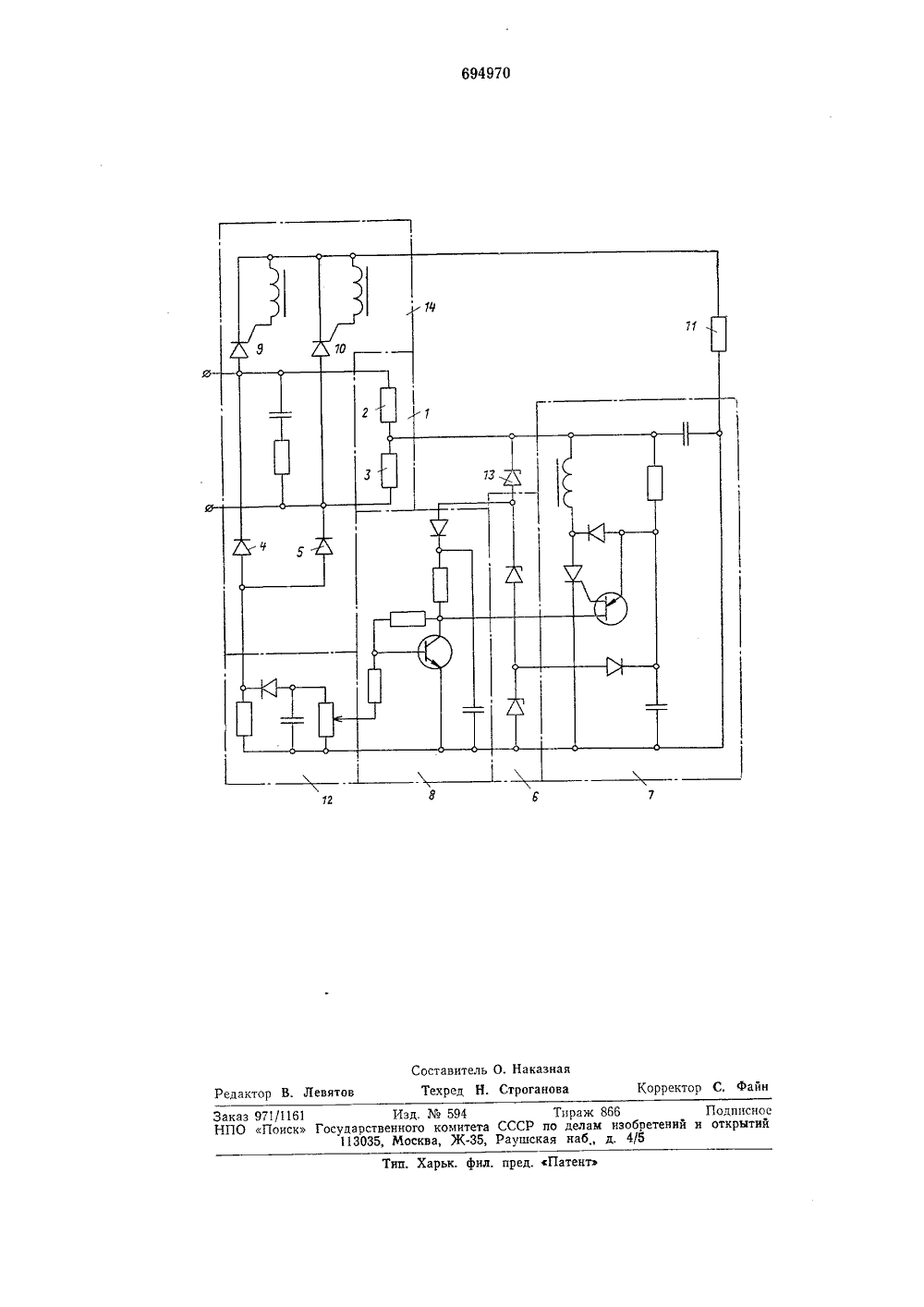

ОПИСАНИЕ ИЗОБРЕТЕНИЯ 11 694970 Своз Советских Социалистических Реслублик(21) 2634693/24-07 1)М.Кл, Н 02 Р 13/1 с присоединением заявкитосударственный комитет СССР(45) Дата опубликования описания 30.10.79 кв делам нзобретени и открытий. Коныше 1) З,аявите 54) УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ СТАТИЧЕСКИМ ПРЕОБРАЗОВАТЕЛЕМ Изобретение относится к преобразовательной технике и может найти применение при управлении статическими преобразователями.Известны устройства управления статическими преобразователями, содержащие простые релаксационные генераторы на однопереходных транзисторах, Эти устройства формируют управляющие импульсы с помощью однопереходного транзистора или его аналога. Регулирование фазы импульсов осуществляется посредством изменения постоянного времени КС-цепочки.Недостатком этих устройств является отсутствие ограничения максимального угла управления, Это приводит в системах, имеющих отрицательную обратную связь по току или напряжению, к смещению импульсов управления на угол больший 180 эл. град, и к появлению значительных бросков тока, что может привести к перегрузке и выходу из строя как преобразователя, так и подключаемой к нему нагрузки.Наиболее близким техническим решенивм к изобретению является схеме управления, которая содержит полуупр авляемый трехфазный мост, релаксационный генератор на однопереходном транзисторе для формирования управляющих импульсов, транзистор и релаксационный генератор для ограничения угла управления на уровне, нс превышающем 120 эл. град., блок питания, параметрический стабилизатор и нагрузку.Однако выход из строя любого диода вблоке питания приводит к короткому замыканию источника питания. Возможность этого в значительной степени повышается при увеличении питающего напряжения, что приводит к снижению надежности работы 0 схемы, Блок ограничения угла управленияимеет сложную схему, а срыв импульса прп питании, например, обмотки возбуждения или других индуктивных нагрузот нсдопустим, так как исчезновение тока может при вести к аварийному отключению установки.Целью изобретения является повышечиснадежности и упрощение схемы, Поставленная цель достигается тем, что устройство для управления статическим преобразо вателем с диодами в силовой цепки, содержащее параметрический стабилизатор, ко входу которого подключен источник питания, а к выходу - формирователь управляющих импульсов, блок ограничения макси мального угла управления и выводы дляподключения питающего напряжения, снабжено блоком обратной связи и усилителем, блок ограничения максимального угла управления выполнен на стабилитроне, а источЗ 0 ник питания - в виде двух, резисторов, об 694970щая точка которых соединена с катодом стабплитрона, анод которого через усилитель подключен ко второму входу формирователя управляк 1 щих,импульсов и ко входу параметрического стабилизатора, выход Олока обратной связи сосдипсп с усилителем, а его вход через диоды статического преобразователя подключен к выводам для подкл 1 очения питающсго напряженя, к которым, в свою очередь, подключен истопник питания,Ня чертеже представлена припцппиальпая электрическая схема устройства,Устро 1 йСтво содержит источник питания 1, лыполпснпый в виде двух резисторов 2 и 3. Этн резисторы совместно с диодами 4 и б Обряз 510 т выпрямнтсл 1, напряжение с ,ОгоРОГО по дастс 5 1 я пс 1 рамстр 11 чсскп стаОилпзатор б, обсспсчивающ 1 й питание формиролятс.я 1:мплисов 7, пя вход котороо подастся сигнал обратной связи с выхода линейного усилителя 8. В цепь тирпсторов 9, 10 включена нагрузка 11, последовательно с которои вк,По ен блок обратной связи 12, Ограничение максимального угла управления осуществляется блоком 13, выполненным на стабилитронс. Силовая часть преобразователя представляет собой однофазный силовой мост, выполненный в виде блока 14,Устройство раоотаст следующим образом,Переменное напряжение питания, подводимос к устройству, преобразуется с помощью резисторов 2 и 3 источника питания 1 и силовых диодов 4 и 5 в постоянное напряжение и стабилизируется с помощью параметрического стабилизатора б, Стабилизированное напряжение поступает на формирователь импульсов 7, который содержит однопереходный транзистор или его аналог. С помощью КС-цепочки формируется пилообразное напряжение, которое сравнивается на упомянутом однопереходном транзисторе с сигналом обратной связи, поступающим с выхода линейного усилителя 8, В момент сравнения сигналов происходит переключение однопереходного транзистора и формирование управляющего импульса, который подается одновременно на оба силовых тиристора 9, 10. Силовой тиристор, имеющий положительное анодное напряжение, включается и обеспечивает протекание тока через нагрузку 11. Этот ток, протекая черсз блок обратной связи 12, формирует на выходе сигнал, пропорциональный протекающему току. Сигнал, снимаемый с блока 5 обратной связи 12, после усиления поступает на вход формирователя импульсов 7, Для ограничения максимального угла управления силовыми тиристора.и без снятия импульсов необходимо, чтобы папряжс О ние, снимаемое с усилителя 8, пропорциональное сигналу обратной связи, не превышало определенного уровня, соответствующего требуемому углу ограничения. Это достигается путсм ограиеп 1 я коллсктор ного напряжения усилителя с помощью блока огра 1 Сипя 13, применение стябилитрона позволяст повысить надсжчось рдооты всей схемы в целом с одновременным се упрощением.20 Исгытания показали, гто при х,тзоцс 1 пн схсмп ого решения прел,:ОжспиОс устройство является более надежным и имеет более широкую область применения, чем нззсстныс.25Формула изобретения Устройство для управления статическим преобразователем, содержащее параметрический стабилизатор, ко входу кото,рого подкл 1 О 11 ен источник пятя 1 я, а его выход соединен с формирователем управляющих импульсов, блок ограничения максимальноо угла управления и выводы для 35 подключения питающего напряжения, о тл и ч а ю щ е е с я тем, что, с целью повышения надежности раооты 1 упрощения конструкции, оно снабжено блоком обратной связи и усилителем, блок ограничения мак симального угла управления выполнен пастабплптропс, а источник питания - в виде двух резисторов, общая точка которых соединена с катодом стабнлитрона, анод которого через усилитель подключен ко вто рому входу формирователя управляющихимпульсов и ко входу параметрического стабилизатора, выход блока ооратной связи соединен с усилителем, а его вход через диоды статического преобразователя под ключен к выводам для подключения пита 1 ощего напряжения, к которым, в сво 1 о о:средь, подключен источник питания.Составитель О. Наказная едактор В. Левятов Техред Н. Строганова Корректор С. файн аз 971/1161 Изд.594 Тираж 866 ПодписноеО Поиск Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж, Раушская наб, д, 4/5Тип. Харьк. фил. пред. Патент

Смотреть

Заявка

2634693, 26.06.1978

ПРЕДПРИЯТИЕ ПЯ М-5973

КОРНЕЕВ КОНСТАНТИН ВЛАДИМИРОВИЧ, КОНЫШЕВ ЛЕВ ИВАНОВИЧ

МПК / Метки

МПК: H02P 13/16

Метки: преобразователем, статическим

Опубликовано: 30.10.1979
