Номер патента: 686692
Авторы: Москаленко, Швейцаров
Текст

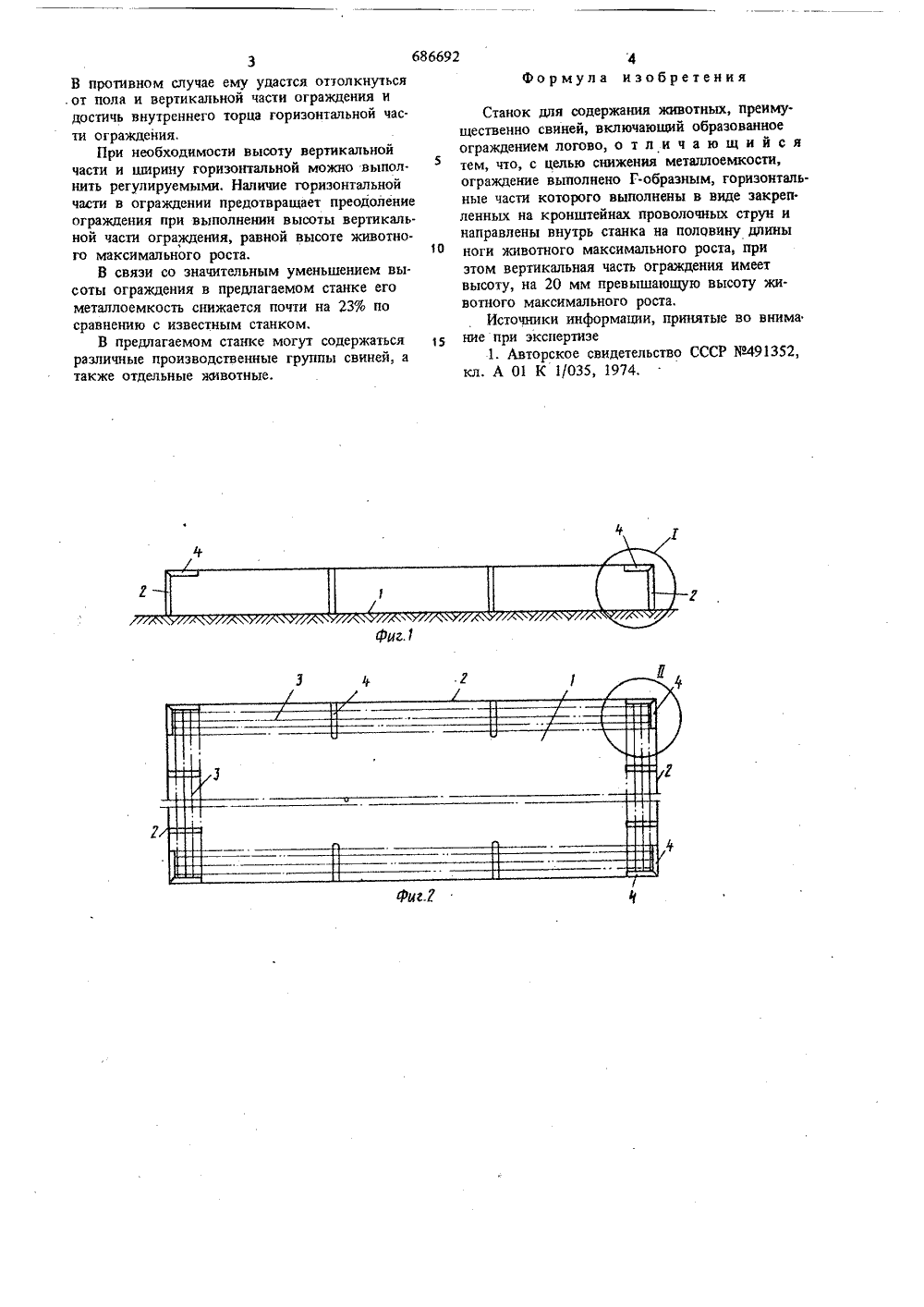

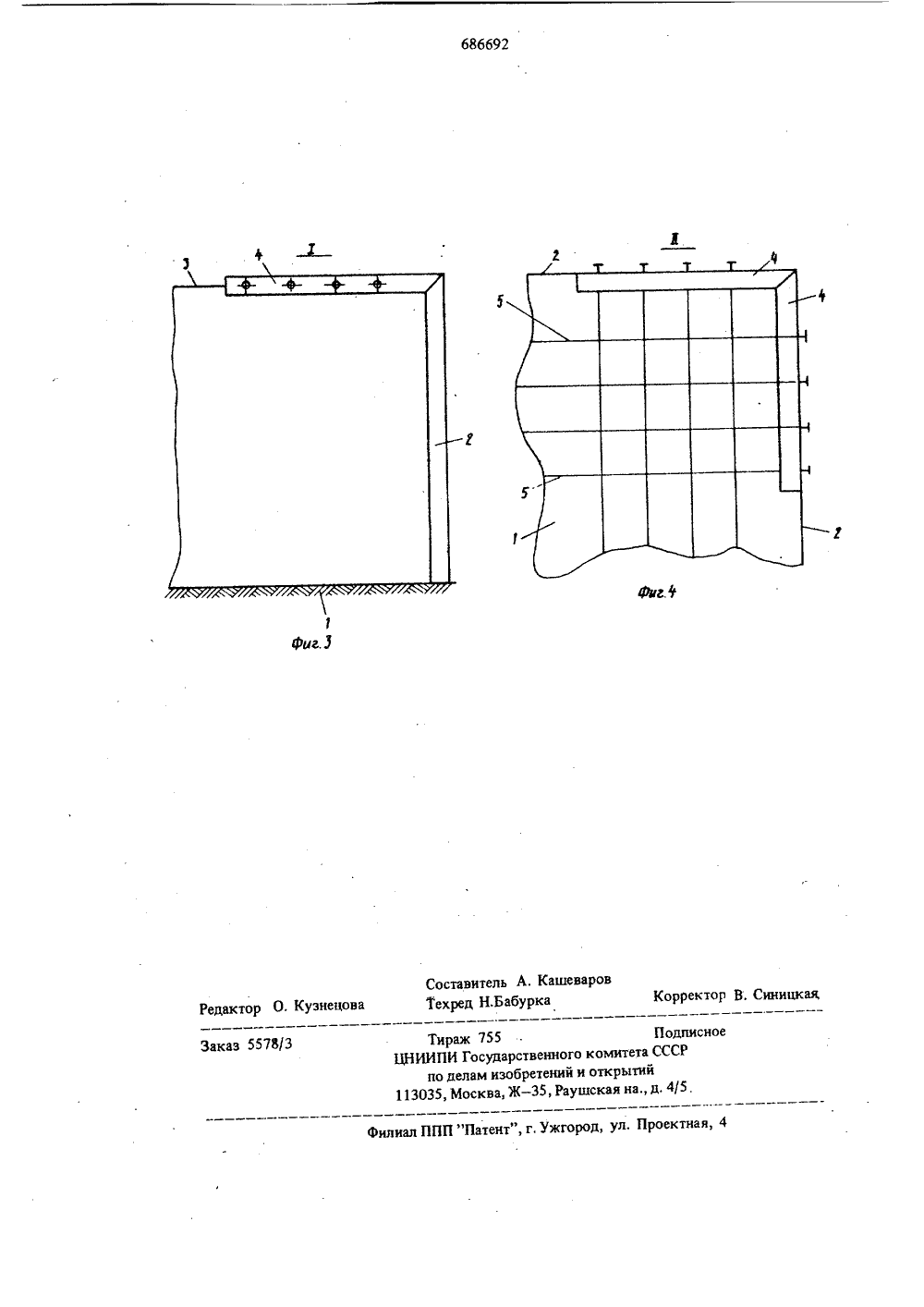

(54) СТАНОК ДЛЯ СОДЕРЖАНИЯ ЖИВОТНЫХ, ;, ,Изобретение относится к устройствам дляиндивидуального и группового содержания животных различных возрастных и производственных групп, преимущественно свиней, оно можетбыть использовано на животноводческих фермахразличных типов, размеров и назначений.чИзвестен станок для содержания свиней,включающий образованное вертикальными ограждениями логово. Недостатками данного устройства являются значите. яая высота огражденийи, как следствие, высокая его мет цоем.кость 13.Цель изобретения - снижение металлоемкости станка.указанная цель достигается тем, что ограждение станка выполнено Г-образным, горизонтальные части его выполнены в виде закрепленных на кронштейнах проволочных струн и юправлены, внутрь станка на половину длиныноги животного максимального роста, Вертикальная часть ограждения имеет высоту, на20 мм превышающую высоту животного максимального роста,Выполнение ограждения станка Г-образнымпозволяет снизить высоту вертикальной егочасти до минимальной н выполнить горизонталь. ную часть облегченной, так как она практичес. ки не испытывает воздействия со стороны жи.вотных.На фиг, 1 схематично изображен станок, вид сбоку; на фиг. 2 - то же, вид сверху; на фиг. 3 - горизонтальная часть ограждения, вид сбоку; на фиг. 4 - то же, вид сверху.Станок состоит иэ логова 1, вертикальных 2 и горизонтальных 3 частей ограждения. Го. ризонтальная часть представляет собой кронштейны 4, между которыми с равномерным шагом натянуты проволочные струны 5. Натяжение проволочных струн может быть осуществлено, например, путем выполнения одного конца струны с головкой, а другого - с винтовым- наконечником и гайкой или путем фиксирова. ния концов струн сваркой.Для того; чтобы преодолеть ограждение, животному необходимо сделать упор передними ногами о вертикальную часть 2 ограждения, а задними оттолкнуться от поверхности логова станка, При наличии горизонтальной части 3 ограждения животное не может подпрыгнуть вверх. Ширина горизонтальной части 3 ограж. дения должна быль не менее половины длины передней ноги животного максимального роста,686692 10 15 3В противном случае ему удастся оттолкнуться . от пола и вертикальной части ограждения и достичь внутреннего торца горизонтальной части ограждения.При необходимости высоту вертикальной части и ширину горизонтальной можно выпол. нить регулируемыми, Наличие горизонтальной части в ограждении предотвращает преодоление ограждения при выполнении высоты вертикальной части ограждения, равной высоте животного максимального роста.В связи со значительным уменьшением высоты ограждения в предлагаемом станке его металлоемкость снижается почти на 23% по сравнению с известным станком.В предлагаемом станке могут содержаться различные производственные группы свиней, а также отдельные животные,4 Формула изобретенияСтанок для содержания животных, преимущественно свиней, включающий образованноеограждением логово, о т л и ч а ю щ и й с ятем, что, с целью снижения металлоемкости,ограждение выполнено Г.образным, горизонтальные части которого выполнены в виде закреп.ленных на кронштейнах проволочных струн инаправлены внутрь станка на половину длиныноги животного максимального роста, приэтом вертикальная часть ограждения имеетвысоту, на 20 мм превышающую высоту животного максимального роста,Источники информации, принятые во внимание при экспертизе1. Авторское свидетельство СССР %491352,кл. А 01 К 1/035, 1974.686692 иг о тавитель А. Ка ред Н.Бабурка Подписноеета СССР Заказ 5578 ти а.,д ул Проектная 4 тент", г. У нлиал ПП едактор О, Кузнецова Тираж 755ЦНИИПИ Государственного комит по делам изобретений и откр 13035, Москва, Ж, Раушская орректор В, Синицк
СмотретьЗаявка
2576766, 09.02.1978
ЦЕНТРАЛЬНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ПРОЕКТНО ТЕХНОЛОГИЧЕСКИЙ ИНСТИТУТ МЕХАНИЗАЦИИ И ЭЛЕКТРИФИКАЦИИ ЖИВОТНОВОДСТВА ЮЖНОЙ ЗОНЫ СССР
ШВЕЙЦАРОВ ЛЕОНИД ЛЕОНИДОВИЧ, МОСКАЛЕНКО ДМИТРИЙ МИХАЙЛОВИЧ
МПК / Метки
МПК: A01K 1/02
Метки: животных, содержания, станок
Опубликовано: 25.09.1979
