Способ разрыхления и смешивания линтера и делинтера
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

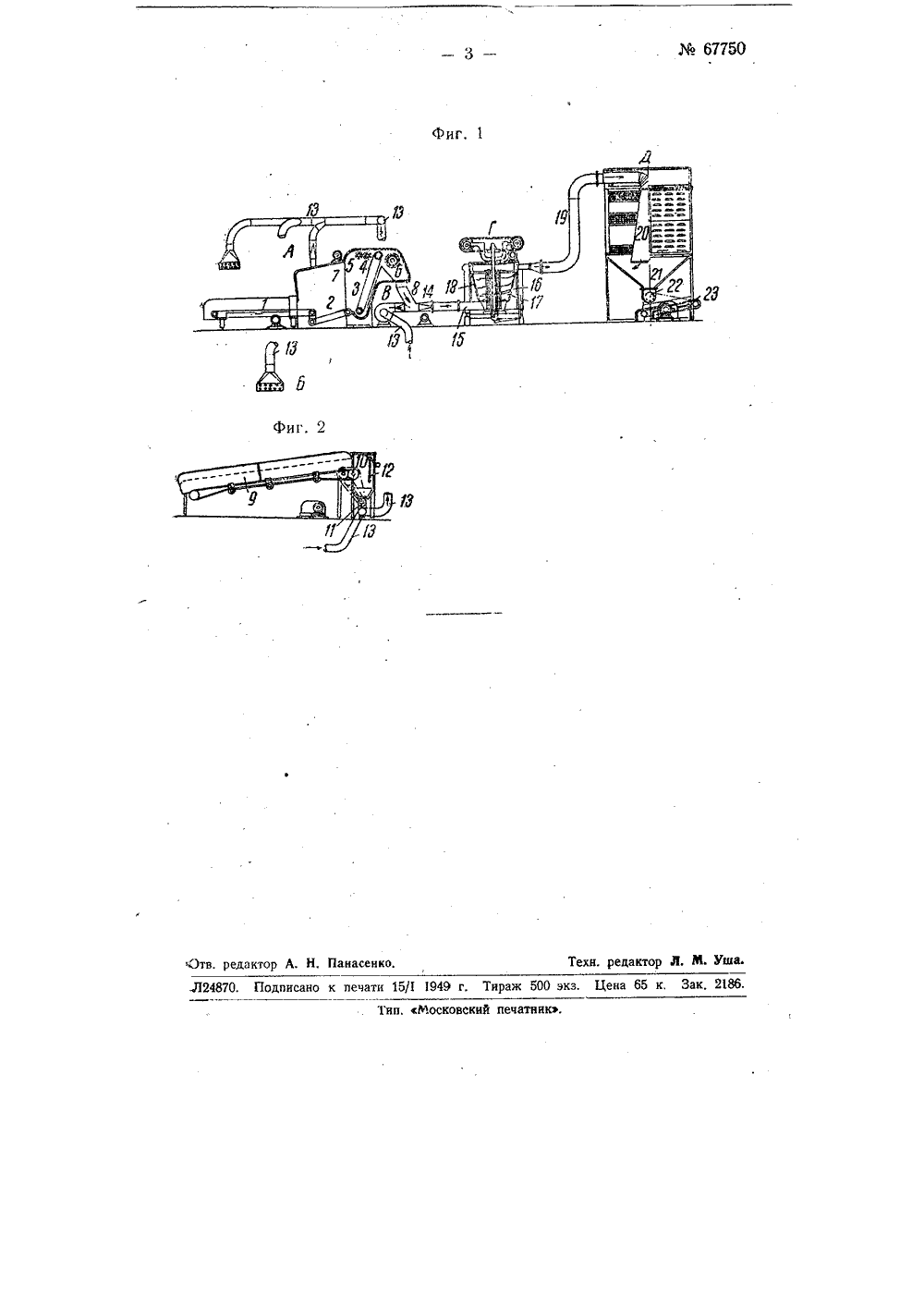

на внутренней стороне. Крейтон работает под давлением и питается двумя видами сырья, поступающими в трубу 15 через эжекторную воронку 14.Нагнетательный рециркуляционпый фильтр Д снабжен шлюзовым затвором 22, представляющим собой непрерывно вращающийся барабан, под которым расположен транспортер 23.Линтер из кип, расположенных у питателя А, вручную накладывают на питающую решетку 1. Комочки разрыхленного линтера из питателя Л по выводной трубе 8 под действием эжекторной струи воздуха, создаваемой вентилятором В, поступают через. эжекторную воронку 14 и трубу 15 в вертикальный рыхлитель Г для дальнейшего разрыхления и перемешивания с делинтером. Изменение производительности питателя А производигся путем изменения скорости игольчатой решетки 3,Делинтер из кип вручную при помощи лопаты или совка забрасывают на питающий транспортер 9 ,питателя Б, Подача делинтера регулируется изменением числа оборотов шлюзового затвора 11.Разрыхленный делинтер засасывается по трубе 13 в вентилятор В вместе с воздухом, поступаю.цим из помещения через экраны, расположенные над ленточным транспортером 9 и питающей решеткой 1 питателя А и его ящика.Попадая в струю воздуха, делинтер проходит вентилятор В, где он получает добавочное разрыхление и через воронку 14 и трубу 15, вместе с засасываемым линтером, поступает в крейтон, Волокна делинтера внедряются в комочки линтера на пути к крейтону, Разрыхленное в крейтоне сырье под действием воздушного потока выходит через трубу 19 в фильтр Д,Внутри фильтра трубопровод заканчивается расширяющимся тканевым диффузором 20, по выходе изкоторого скорость воздушной струипадает. Воздух уходит наружу черезфильтрующие стенки, а сырье падает в конус 21 со шлюзовым за.твором 22, непрерывно вращающийся крыльчатый барабан которого выводит сырье из фильтра на отводящий транспортер 23.Фильтрующие стенки фильтра состоят из двух сеток: наружной мел.кой и внутренней крупной, причемнаружная мелкая сетка покрытажелезным листом с жалюзи,При непрерывной работе фильтрамежду сетками создается фильтрую- .щий слой, а на крупной сетке наростсырья. С течением времени этот нарост уплотняется и повышает сопротивление проходу воздуха черезфильтрующие поверхности, С цельюпериодической очистки фильтрующих стенок предусмотрены рычаги,которыми производится встряхивание крупной сетки, отчего образовавшийся между сетками слойсваливается к шлюзовому затвору ифильтрующие стенки оказываютсяочищенными. Предмет изобретенияСпособ разрыхления и смешивания линтера и делинтера с использованием нагнетающей пневматической системы для питания разрыхлителя, отличающийся тем, что делинтеру сообщают дополнительное рыхление путем пропускания его через вентилятор пневматической системы, транспортирующий делинтер в разрыхлитель с целью внедрения волокон делинтера в комочки линтера при их совместной подаче на общее разрыхление,
СмотретьЗаявка
125, 14.08.1939
Васильев В. И, Гуляев А. П, Захаров И. С, Карелов Е. М
МПК / Метки
МПК: D01G 13/00, D01G 9/00
Метки: делинтера, линтера, разрыхления, смешивания
Опубликовано: 01.01.1947
Код ссылки
<a href="https://patents.su/3-67750-sposob-razrykhleniya-i-smeshivaniya-lintera-i-delintera.html" target="_blank" rel="follow" title="База патентов СССР">Способ разрыхления и смешивания линтера и делинтера</a>
