Плотформенный стык безригельных каркасных зданий

Номер патента: 667650

Автор: Сорокин

ZIP архив

Текст

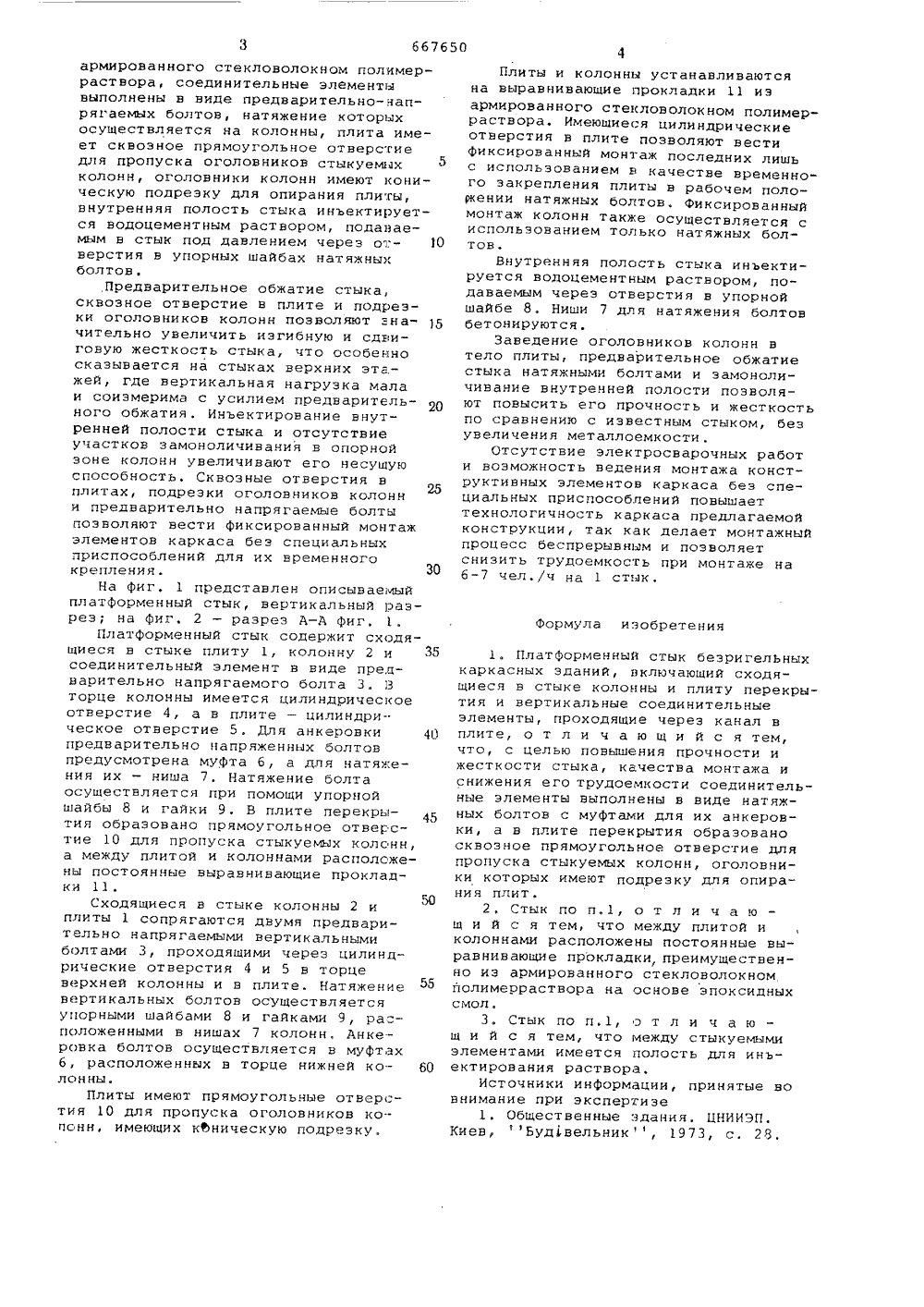

Союз Советских Социалистических Республик(22) Заявлено 2 с присоединени 7 (21) 2557214/29-33 04 В 1/3 заявки Яо рстаенный комнтеСССРелаы изобретенийи открытиИ 3) Приоритет Опубликовано 1506.79, Бюллетень Ио 22 624.078. (088.8) та опубликования описания 1506.79 АвторЗОбРЕтЕНИ Сорокин Киевский зональный научно-исследовательский и проектн 71) ЗетявйтЕЛЬ институт типового и экспериментального проектирования жилых и общественных зданийПЛАТФОРМЕННЫЙ СТЫК БЕЗРИГЕЛЬНЫХ НЫХ ЗДАНИЯ е- повышение прочыка, качестварудоемкости воз 3 плиты, Для эа оложении о ления колонныбуется кондукт Изобретение относится к строительству и может быть использовано для сопряжения колонн и панелей перекрытий в безригельных каркасах жилых и общественных зданий.Сущность известного платформенного стыка колонн и плит перекрытия, наиболее близкого к изобретению, состоит в том, что уложенная на колонну на цементно"песчаном раствОре плита и установленная на нее колонна верхнего этажа сопрягаются между собой сваркой выпусков рабочей арматуры колонн, для чего арматурные выпуски нижней колонны пропускаются 15 через цилиндрические отверстия в теле плиты. Опорный участок верхней крлонны имеет треугольные подреэки углов, которые после сварки арматурных выпусков обетонируются 111.Цилиндрические отверстия в плите - отрезки газовых труб используются также для закрепления плиты в ра" бочем положении. путем приварки к ним арматурных выпусков нижней колонны в уровне верхней опорной плоскости Однако известные стыки имеют низкую изгибную и сдвиговую жесткость,что особенно сказывается в стыкахверхних этажей, так как жесткостьуказанных стыков зависит от величинывертикальной нагрузки в стыке верхних этажей. Разная деформативностьбетона замоноличивания и основногобетона верхней колонны на участкахзамоноличивания снижает прочностьстыка.Необходимость сварки и замоноличивания ухудшает технологичностьстыков, а в совокупности с принятымспособом монтажа конструктивных элментов увеличивает трудоемкостьвозведения каркаса,Цель изобретенияности и жесткости стмонтажа и снижение тведения каркаса.Эта цель достигается тем, что впредлагаемом платформенном стыкеколонн и плиты перекрытия беэригельных каркасных зданий, включающемсходящиеся в стыке колонны и плитуперекрытия и вертикальные соединителные элементы, плита и верхняя колонна устанавливаются на постоянные выравнивающие прокладки, например, изармированного стекловолокном полимерраствора, соединительные элементывыполнены в виде предварительно-напрягаемых болтов, натяжение которыхосуществляется на колонны, плита имеет сквозное прямоугольное отверстиедля пропуска оголовников стыкуемыхколонн, оголовники колонн имеют коническую подреэку для опирания плиты,внутренняя полость стыка инъектируется водоцементным раствором, подаваемым в стык под давлением через о. - 10верстия в упорных шайбах натяжныхболтов,Предварительное обжатие стыка,сквозное отверстие в плите и подреэки оголовников колонн позволяют зна 15чительно увеличить иэгибную и сдвиговую жесткость стыка, что особенносказывается на стыках верхних эта. -жей, где вертикальная нагрузка малаи соизмерима с усилием предварительного обжатия, Инъектирование внутренней полости стыка и отсутствиеучастков замоноличивания в опорнойзоне колонн увеличивают его несущуюспособность. Сквозные отверстия вплитах, подрезки оголовников колонни предварительно напрягаемые болтыпозволяют вести фиксированный монтажэлементов каркаса без специальныхприспособлений для их временногокрепления.30На фиг. 1 представлен описываемыйплатформенный стык, вертикальный разрез; на фиг, 2 - разрез А-А фиг. 1,Платформенный стык содержит сходящиеся в стыке плиту 1, колонну 2 и 38соединительный элемент в виде предварительно напрягаемого болта 3, Вторце колонны имеется цилиндрическоеотверстие 4, а в плите - цилиндрическое отверстие 5. Для анкеровки 40предварительно напряженных болтовпредусмотрена муфта б, а для натяжения их - ниша 7. Натяжение болтаосуществляется при помощи упорнойшайбы 8 и гайки 9, В плите перекрытия образовано прямоугольное отверстие 10 для пропуска стыкуемых колонн,а между плитой и колоннами располсжены постоянные выравнивающие прокладки 11.Сходящиеся в стыке колонны 2 иплиты 1 сопрягаются двумя предварительно напрягаемыми вертикальнымиболтами 3, проходящими через цилиндрические отверстия 4 и 5 в торцегверхней колонны и в плите. Натяжениевертикальных болтов осуществляетсяупорными шайбами 8 и гайками 9, ра"положенными в нишах 7 колонн. Анкеровка болтов осуществляется в муфтахб, расположенных в торце нижней колонны.Плиты имеют прямоугольные отверстия 10 для пропуска оголовников колонн, имеющих коническую подрезку. Плиты и колонны устанавливаются на выравнивающие прокладки 11 иэ армированного стекловолокном полимер- раствора. Имеющиеся цилиндрические отверстия в плите позволяют вести фиксированный монтаж последних лишь с использованием в качестве временного закрепления плиты в рабочем положении натяжных болтов, Фиксированный монтаж колонн также осуществляется с использованием только натяжных болтов.Внутренняя полость стыка инъектируется водоцементным раствором, подаваемым через отверстия в упорной шайбе 8. Ниши 7 для натяжения болтов бетонируются.Заведение оголовников колонн в тело плиты, предварительное обжатие стыка натяжными болтами и замоноличивание внутренней полости позволяют повысить его прочность и жесткость по сравнению с известным стыком, без увеличения металлоемкости.Отсутствие электросварочных работ и воэможность ведения монтажа конструктивных элементов каркаса без специальных приспособлений повышает технологичность каркаса предлагаемой конструкции,. так как делает монтажный процесс беспрерывным и позволяет снизить трудоемкость при монтаже на бчел./ч на 1 стык,Формула изобретения1. Платформенный стык безригельныхкаркасных зданий, включающий сходящиеся в стыке колонны и плиту перекрытия и вертикальные соединительныеэлементы, проходящие через канал вплите, о т л и ч а ю щ и й с я тем,что, с целью повышения прочности ижесткости стыка, качества монтажа иснижения его трудоемкости соединительные элементы выполнены в виде натяжных болтов с муфтами для их анкеровки, а в плите перекрытия образованосквозное прямоугольное отверстие дляпропуска стыкуемых колонн, оголовники которых имеют подрезку для опирания плит.2. Стык по п.1, о т л и ч а ющ и й с я тем, что между плитой иколоннами расположены постоянные выравнивающие прокладки,преимущественно из армированного стекловолокномполимерраствора на основе эпоксидныхсмол.3. Стык по п,1, э т л и ч а ющ и й с я тем, что между стыкуемымиэлементами имеется полость для инъектирования раствора,Источники информации, принятые вовнимание при экспертизе1. Общественные здания. ЦНИИЭП,Киев, Будвельник, 1973, с. 28,667650 Составитель Е.ЧернявскаяТехред М. Петко Корре Шекм актор И.Маргол Зак ое илиал ППП Патент, г.ужгород, ул.Проектная,4 96/26 ЦНИИПИ по де 3035, МоскТираж 81 осударственного ам иэобретений а, Х, Раушск

Смотреть

Заявка

2557214, 20.12.1977

КИЕВСКИЙ ЗОНАЛЬНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И ПРОЕКТНЫЙ ИНСТИТУТ ТИПОВОГО И ЭКСПЕРИМЕНТАЛЬНОГО ПРОЕКТИРОВАНИЯ ЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИЙ

СОРОКИН АЛЕКСЕЙ МИХАЙЛОВИЧ

МПК / Метки

МПК: E04B 1/38

Метки: безригельных, зданий, каркасных, плотформенный, стык

Опубликовано: 15.06.1979
