Способ управления дозированием сыпучих материалов

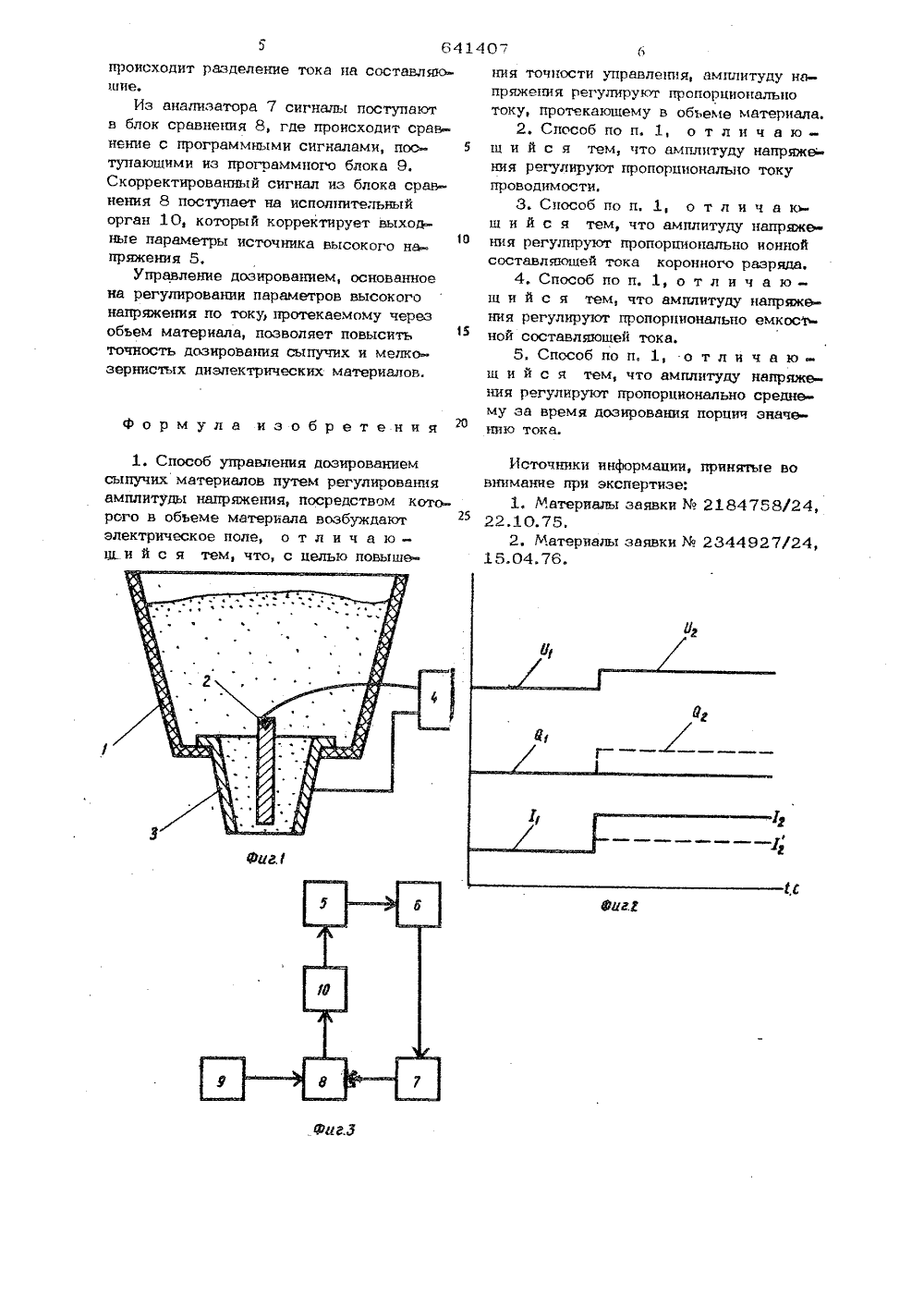

Союз СоветскихСоциалистицескихРеспублик ОП ИСАНИЕИЗОБРЕТЕНИЯ Н АВТОРСКОМУ СВИДЙЯЛЬСТВУ и 641407)2 5024/18-24 7 осударствеввык комет СССР ао делам кзобретевкк и открытий(088.8) 1.7 юллетеиь 3 АсаниЯ 08,01,7 Дата опубликования о 72) Авторы изобретения И. Цатурян Заявите 4) СПОСОБ УПРАВЛЕНИЯ ДОЗИРОВАНИЕ СЫПУЧИХ МАТ 1;РИАЛОВ ать м усет ев(23) Приоритет Изобретение относится к технике дозирования и может быть использовано втехнологических процессах, связанных спереработкой или применением сыпучихматериалов,Известен способ доэирования 1,основанный на взаимодействии электрическогополя с частицами сыпучего материала.Ближайшим по технической сущностик изобретению является способ управления дозированием сыпучих материалов 12)путем регулирования амплитуды напряжения, посредством которого и объеме материала возбуждают електрическое поле.Указанные способы обеспечивают заданную точность доэирования, если электртрофизические свойства материала и режим его подачи в дозируюший орган неизменяются. Однако, в реальных технологических процессах квк свойства материала (влвжность, гранулометрический сос20тав, удельная поверхность, удельный объем и т.д,) .так те режим их подачи (объемный расход, весовая производительность,равномерность подачи материала и т.д.) изменяются в определенных пределах, даже если они и контролируются соответствуюшими средствами. Эти изменения вызывают дополнительные погрешности доэироввния, Лля их учета и компенсвцитт необходимо контролировать и регулиров свм процесс доэирования.Регулирование дозированием реализуется в непрерывном или дискретном режимах по одному или двум параметрам и включает взвешивание или измерение объ ема доэированного материала. Взвешивание или измерение объема, а также контроль влажности и гранулометрического состава, осуществляется дополнительными датчиками, через которые после дозирования прапускают материал.Необходимость взвешивания, измерения объема или контроля влажности и гранулометрического сос гава доэированного материала с последуюшей коррекцией режима работы дозатора по этим измерения ложняет стестему в целом, повышаинерционность и снижает точность управ-ления дозированием,Целью изобретения является повышение точности управления,Поставленная цель достигается тем, 5что амплитуду напряжения регулируют пропорционально току, протекающему в объеме материала, При этом, в зависимостиот требования к позированию, амплитудунапряжения регулируют пропорционально 1 Оопределенной составляющей тока: токапроводимости, определяемому влажностью материада, ионной составляющейтока коронного разряда, опредедяемой степенью измельчения материала, емкостной 15составляющей тока, определяемой обьемной концентрацией материала. Причем, врежимах порционного и микропорционногодозирования амплитуду напряжения регудируют пропорционально среднему значению тока за время дозирования порции.В последнем случае среднее значениетока характеризует среднюю скоростьконтролируемого параметра.На фиг. 1 представлена структурная 25схема управдения дозированием, на фиг. 2приведены кривые, пояснякацие процессуправления дозированием во времени,на фиг. 3 - блок-схема реализации.Схема управления дозированием ЗО(фи 1. 1) включает бункер 1 дозируемогоматериада, дозируюший элемент, выполненный в виде внутреннего 2 и наружного3 электродов, которые подключены к источнику напряжения 4. На электроды з 52 и 3 от источника 4 подается высокоенапряжение. Если значение напрюкенияменьше уровня зажигания коронного разряда, дозирование свободно истекаемогоматериала обуславливается ориентацией фчастиц и достигается изменением приложенного напряжения. Во время истеченияматериала через дозируюший элемент чаОтицы контактируют с электродами и поцепи электродов 2 и 3 протекает токпроводимости. Есди приложенное к дозирующеьу элементу напряжение по значению больше напряжения короны, то в цепи. имеется также ионная составляющая тока.5 ОДля наглядности рассмотрим сдучайподачи постоянного напряжения нижеуровня зажигания коронного разряда. Тогда ток-,в цепи дозируюшего элемента носит характер тока проводимости. Расходматериала через дозирующий элемент(фиг 1 ) Определяется величиной хЦэиложенногО напр Яжения При напряжении О 07(фиг, 2) расход материала составляета и по дозируюшему элементу протекает ток проводимости величиной 3 . При повышении влажности материала ток про1водимости увеличивается до 3, одновременно ослабляется взаимодействие между частицами материала и расход через дозируюший элемент увеличивается до 8 Для компенсации влияния повышениявлажности необходимо повышать напряжениеисточника настолько, чтобы поддерживатьрасход на уровне Я. На фиг. 2 такое напряромусоответствует ток проводимости в дозирующем элементе, равным 3.Таким образом, для заданного расходаЦ разность токов 1-1 характеризуетизменение проводимости материала (в рассматриваемом случае влажнск".Ти), и этаразность может быть использована в качестве информации для коррекции приложенного напряжения до значения ОяПри подаче на материал переменногонапряжения в качестве носителя информации выступают ток проводимости и емкостная составляющая тока. Определяя значение тока проводимости управляют дозированием по влажности, а емкостнойсоставляющей тока управляют дозированием по обьемному расходу.В режиме коронного разряда в цепидозируюшего элемента возникает ионнаясоставляющая (ток переноса), котораяопределяется поверхностью частиц материала, т. е. гранудометрическим составом. Ионной составляющей тока короныуправляют дозированием по удельномуобьему материала, который характеризуетстепень измельченности,Таким образом, в зависимости оттребований к процессу дозирования, управление осушествдаог как по отдельнойсоставляющей тока, так и по совокутности нескольких составляющих,Контроль влажности производится потоку проводимости, гранулометрическогосостава - по ионной составляющей токакоронного разряда, обьемного расходапо емкостному току.Автоматическое поддержание заданного режима дозйрования (по схемепредставленной на фиг, 3) происходитследующим образом. От источника 5высокого напряжения питается дозирукщий элемент 6, информация с которогоподается на аяализатор тока 7, где641407 происходит разделение тока на составляющие,Из анализатора 7 сигналы поступаютв блок сравнения 8, где происходит сраьнение с программными сигналами, поступаюшими из программного блока 9.Скорректированный сигнал из блока сравнения 8 поступает на исполнительныйорган 10, который корректирует выходные параметры источника высокого на 1 Опряжения 5,Управление дозированием, основанноена регулировании параметров высокогонапряжения по току, протекаемому черезобьем материала, позволяет повыситьточность дозирования сыпучих и мелкозернистых диэлектрических материалов. формула изобретения 1. Способ управления дозированием сыпучих материалов путем регулирования амплитуды напряжения, посредством которого в обьеме материала возбуждают электрическое поле, о т л и ч а ю - ш и й с я тем что, с целью повышения точности управле 1 п 1 я, амплитуду напряжения регулируют пропорционально току, протекакацему в обьеме материала.2, Способ по п. 1, о т л и ч а юц и й с я тем, что амплитуду напряжю ния регулируют пропорционально току проводимости.3. Способ по и. 1, о т л и ч а къ. ш и й с я тем, что амплитуду напряжещщ регулируют пропорционально ионной составляотцей тока коронного разряда,4.Способпоп. 1, отличаю - ш и й с я тем, что амплитуду напряжения регулируют пропорционально емкосФ- ной составляюшей тока.5. Способ по и. 1, о т л и ч а юш и й с я тем, что амплитуду напряжения регулируют пропорционально среднему за время дозирования порцич значению тока. Источники информации, принжъе вовнимание при экспертизе:1. Материщы заявки2184758/24,22,10.75.2. Материалы заявки % 2344927/24,15.04. 76.
