Ждущий мультивибратор

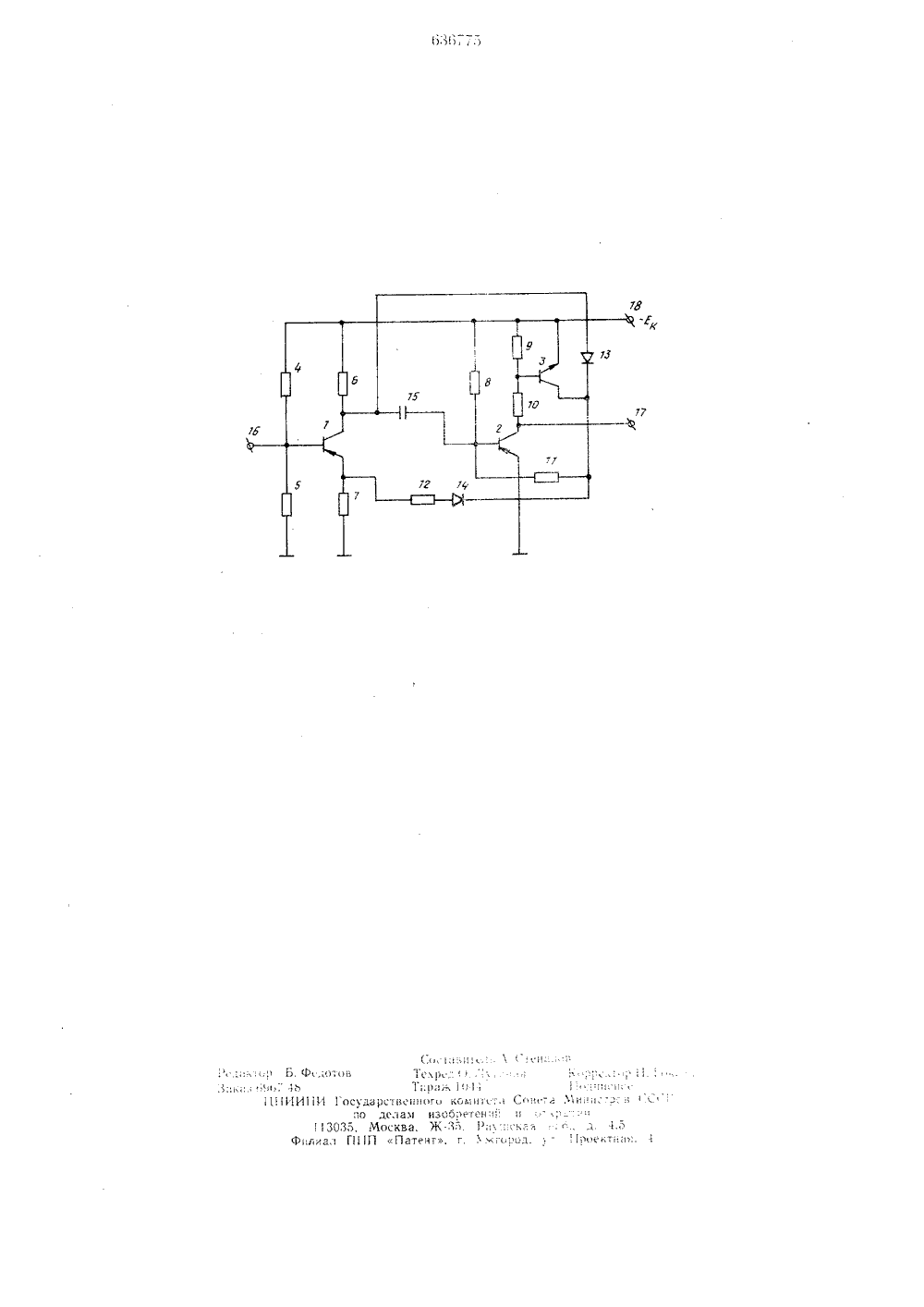

О П И С А Н И Е ц 636775ИЗОБРЕТЕН ИЯ Союз СоветскихСоциалистицескихРеспублик К АВТОРСКОМУ СВИДВТИДЬСТВУ(61) Дополнительное к ав (22) Заявлено 17. 12,76 (2 с присоединением заявки 429923/18-2 1 Н 03 К 3/284 Государстееннвй комитет Совете Министров СССР оо делам изобретений н открытий) Авторы ЖДУ 1 ЦИИ МУЛЬТИВИБРАТОР Изобретение относится к импульсной технике, предназначено для деления частоты повторения импульсов, для формирования прямоугольных импульсов, для временной задержки электрических сигналов.Известен ждущий мультивибратор, содержащий входной и выходной транзисторы одного типа проводимости, дополнительный транзистор другого типа проводимости, причем база входного транзистора соединена через резисторы с шинами источника питания, эмиттер соединен через резистор с о общей шиной источника питания, коллектор ,через резистор соединен с шиной источника питания, через конденсатор - с базой входного транзистора, а через диод - с коллектором дополнительного транзистора, эмиттер которого соединен с шиной источника питания, а база через резисторы соединена с шиной источника питания и коллектором выходного транзистора, база которого через резисторы соединена с шиной источника питания и с коллектором дополнительного транзистора 1.Однако у этого мультивибратора большое время восстановления и недостаточная амплитуда выходного импульса. Цель изобретения - уменьшение времени восстановления и увеличение амплитуды выходного импульса. Для этого в ждущий мультивибратор, содержащий входной и выходной транзисторы одного типа проводимости, дополнительный тразистор другого типа проводимости, причем база входного транзистора соединена через резисторы с шинами источника питания, эмиттер соединен через резистор с общей шиной источника питании, коллектор через резистор соединен с шиной источника питания, через конденсатор - с базой выходного транзистора, а через диод - с коллектором дополнительного транзистора, эмиттер которого соединен с шиной источника питания и коллектором выходного транзистора, база которого через резистор соединена с шиной источника питания и коллектором дополнительного транзистора, вве. дены резистор и диод, анод которого через резистор соединен с эмиттером входного транзистора, а катод -- с коллектором донолнительного транзистора, причем эмиттер выходного транзистора соединен с обшей шиной источника питания.5 1 О 5, 20 Формула изобретения 25 30 35 40 45 50 На чертеже приведена принципиальная эл ктрическгя схема мультивибратора.Ждущий мультцвибратор содержит входной и выходной транзисторы 1, 2 с прямой проводихгостьо, доноительн.Й транзистор 3 с обратной проводимостью, резисторы 4 12, диоды 13, 14 и конденсатор 15, шццы 16 - 18 соответственно входную, выходную и источника питния, причем шина 18 соединена с эмиттером транзистора 3 непосредственно, а через резисторы 4, 6, 8 и 9 - соответственно с базой и коллектором транзистора 1, базой транзистора 2 и базой транзистора 3, коллектор которого через диод 13 соединен с коллектором транзистора 1, через резистор 11 - с базой транзистора 2, а через включенные последовательно диод 14 и резистор 2с эмиттером транзистора 1. Общая шина источника питания соединена с эмиттером транзистора 2 непосредственно, а чепез резисторы 5 и 7 - соответственно с базой и эмиттером транзистора 1, база которог соединена с шиной 6, а коллектор через конденсатор 15 - с базой транзистора 2, коллен ор которого соединен с шиной 17, д через рз;стор 10 - с базой транзистора 3.Мультивибратор работает следующим образом.В исходном статическом) состоянии транзисторы 2 и 3 открыты до насыщения. Транзистор 3 насыщен за счет тока ко,гекторд транзистора 2. Открытое состояние транзистора 3 обесце ивдет необходимый для цд. сыщецця транзистора 2 через резисор 1 базовый ток. 11 дцряжецие цд шине 17 ргвцо црктически у,оному напряжению цдсыц цця транзистора 2. Йдряжение ко.гекторэмцттер транзистора 3 также практически равно нулю, поэтому катод диода 14 цдходцгся под цотсцц; д,нм шины 18. Поскольку прямое сопротивление диода 14 очень мало, напряжение на резисторе 7 определяется соотношением сопротивлений резисторов 7 и 12. Напряжение на резисторе 7 по модулю больше напряжения на базе транзистора 1, создаваемого делителем из резисторов 4 и 5, поэтому транзистор 1 закрыт.При подаче на базу транзистора 1 отрицательного импульса он открывается, и происходит регенеративный процесс, в результате которого он открывается до насыщения, а транзисторы 2 и 3 закрываются на время перезаряда конденсатора 15 через резистор 8 до потенциала открывания транзистора 2. Влияние резисторов 11 и 12 ца постоянную времени переза ряда исключено тем, что при персздряде конденсатора 15 потенциал базы тра цзистора 2 положителен. Напряжение ца шине 7 црактигсски равно нацряженио источника питания. Как только потенциал на базе транзистора 2 достигает напряжения открывания, снова происходит регенеративный процесс, в результате которого транзисторы 2 и 3 открывдотся до насышения, а транзистор 1 закрывается. Напряжение на шине 17 падает до нуля, т. е. амплитуда выходных импульсов равна напряжению питания. После этого происходит восстановление мультивибратора, т. е. конденсатор запасает энергию для следующего цикла, который повторяется при поступлении на базу транзистора 1 следующего запускающего импульса. Конденсатор заряжается через сопротивление открытого насыгценного транзистора 3, прямое сопротивление диода 13 и прямое сопротивление перехода база-эмиттер транзистора 2. Ждуций мультивибратор, содержащий входной и выходной транзисторы одного типа проводимости, дополнительный транзистор другого типа проводимости, причем база входного транзистора соединена через резисторы с шинами источника питания, эмиттер соединен через резистор с общей шиной источника питания, коллектор через резистор соединен с шиной источника питания, через конденсатор - с базой выходного транзистора, а через диод - с коллектором дополнительного транзистора, эмиттер которого соединен с шиной источника питания, а.база через резисторы соединена с шиной источника питания и коллектором выхозцого транзистора, база которого через резисторы соединена с шиной источника питания и с коллектором дополнительного транзистора, отличающийся тем, что, с целью уменьшения времени восстановления и увеличения амплитуды выходного импульса, в него введены резистор и диод, анод которого через резистор соединен с эмиттером входного транзистора, а катод - с коллектором дополнительного транзистора, причем эмиттер выходного транзистора соединен с общей шиной источника питая и 5. Источники информации, принятые во внимдние при экспертизе:1. Авторское свидетельство СССР Ло 552673, кл. Н 03 К 3(28, 04.01.76.( , (;,., .е1 с.,1)с.".Т.ра.н 1 Ос) йа )стненного коь нс го г.,гнпо делам изоорегеннМосква. Ж.:Б Рн,: скан11 П Патент, г.мгоцс 1 на Ми,н;.Г,
