Плотина

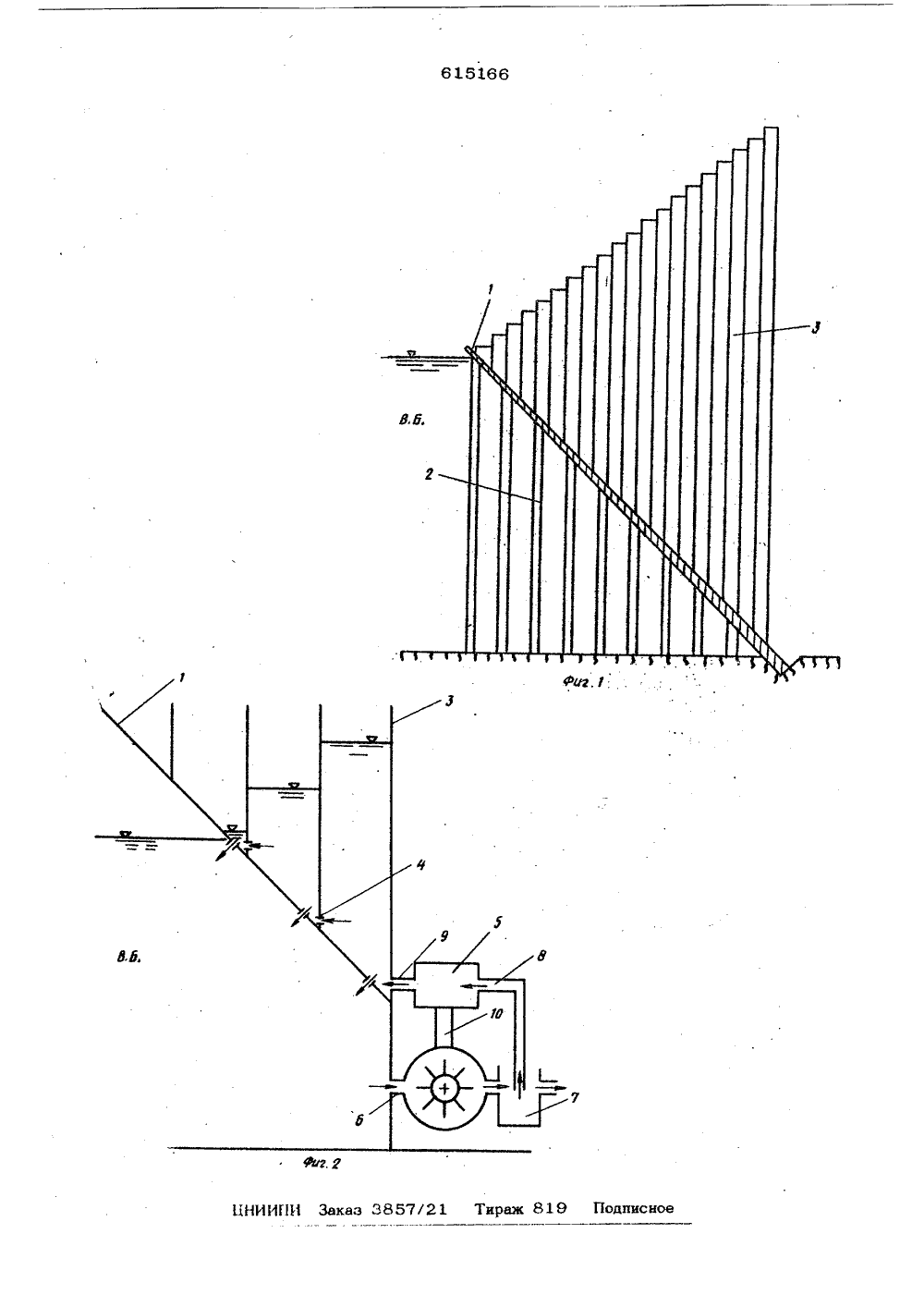

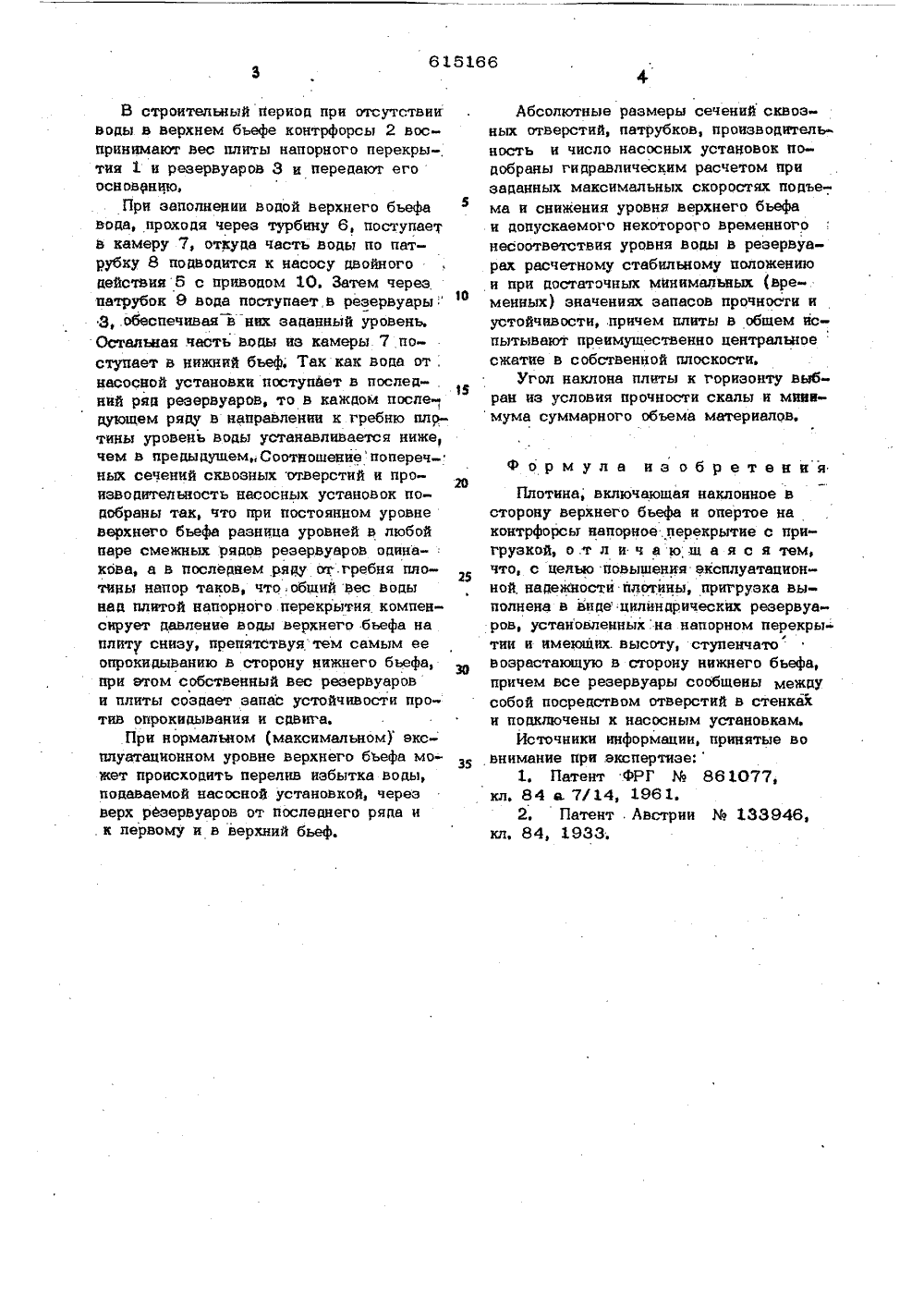

Союз Советских Сфциалистичесиих Республик(45) Дата опубликовании описания О 7,О 6,78(И) М, Кл,Государствеивй комхтет Соввта Инккатрав СССР ао долам кзаоретонкх и открытий(12) Автор изобретении К. А. Абаджян Научно-исследовательский сектор Всесоюзного ордена Ленинапроектно-изыскательского и научно-исследовательского институтаТидропроектф им. С. Я. Жука(54) ПЛОТИНА Изобретение относится к гидротехническим сооружениям, преимущественно кбетонным плотинам на скальных основаниях, в широких долинах или ущельях.Известны плотины, включающие полости -.емкости с балластной водой, соединенные с верхним и нижним бьефомЯНедостатком известных плотин являютсяналичие деформаций сдвига и изгиба, неравномерное распределеНие напряжений,.что приводит к недостаточной эксплуатационной надежности.Наиболее близкой к изобретению потехническому решению является плотина,включающая наклонное в сторону верхнего бьефа и опертое на контрфорсы напорное перекрытие с пригруэкой 21,Недостатками этой плотины являютсянизкая эксплуатационная надежность, высокий расход бетона.Белью изобретения является повышение эксплуатационной надежности плотины.Эта цель достигается тем, что пригрузка выполнена в виде цилиндрических резервуаров, установленных на напорномперекрытии и имеющих высоту, ступенчато возрастающую в сторону нижнего бье- фа, причем все резервуары сообщены между собой посредством отверстий в стенках и подключены к насосным установкам.На фиг, 1 изображена плотина, поперечныйразрез; на фиг. 2 - гидравлическаясхема резервуаров.тЕ Плотина включает напорное перекрытие1, опертое на контрфорсы 2, цилиндрические Резервуары 8 с отверстиями 4 встенках, насосную установку двойного действия 5. На фиг, 2 обозначены также 15 турбина 6, камера 7, патрубки 8 и 9,привод 1 О.Высота первого ряда цилиндрическихрезервуаров, примыкающих к гребню, совпадает с его высотой, а высота после дующих рядов ступенчато возрастает,причем уровни балластной воды в резервуарах также ступенчато возрастают от;первого ида, где они соответствуютуровню верхнего бьефа, к последнему.23 Плотина работает следующим образом.В строительный период при отсутствииводы в верхнем бьефе контрфорсы 2 воспринимают вес плиты напорного перекрытия 1 и резервуаров 3 и передают егооснованию,При заполнении водой верхнего бьефавода, проходя через турбину 6, поступаетв камеру 7, откуда часть воды по патрубку 8 подводится к насосу двойногодействия 5 с приводом 10. Затем черезпатрубок 9 вода поступает,в резервуары" 1 О3, обеспечивая в них заданный уровень.Остальная часть воды из камеры 7 поступает в нижний бьеф. Так как вода от,насосной установки поступает в послед- .ний ряд резервуаров, то в каждом после-,дующем ряду в направлении к гребню плотины уровень воды устанавливается ниже,чем в предыдущемСоотношениепоперечных сечений сквозных отверстий и производительность насосных установок подобраны так, что при постоянном уровневерхнего бьефа разница уровней в любойпаре смежных рядов резервуаров одинакова, а в последнем ряду от.гребня плотины напор таков, что.общий вес водынад плитой напорного перекрытия компенсирует давление воды верхнего бьефа наплит снизу, препятствуя тем самым ееопрокидыванию в сторону нижнего бьефа,при этом собственный вес резервуарови плиты создает запас устойчивости против опрокидывания и сдвига.При нормальном (максимальном) експлуатационном уровне верхнего бьефа может происходить перелив избытка воды,подаваемой насосной установкой, черезверх резервуаров от последнего ряда ик первому и в верхний бьеф,Абсолютные размеры сечений сквозных отверстий, патрубков, производительность и число насосных установок подобраны гидравлическим расчетом при заданных максимальных скоростях подъема и снижения уровня верхнего бьефа и допускаемого некоторого временного несоответствия уровня воды в резервуарах расчетному стабильному положению и при достаточных минимальных (временных) значениях запасов прочности и устойчивости, .причем плиты в общем испытывают преимущественно центральное сжатие в собственной плоскости.Угол наклона плиты к горизонту выбран из условия прочности скалы и минимума суммарного объема материалов. Формула изобретенияПлотина, включающая наклонное всторону верхнего бьефа и опертое наконтрфорсы напорное. перекрытие с пригрузкой, о.т л и ч а ю .щ а я с я тем,что, с целью повышения эксплуатационной, надежносги плотины, пригруэка выполнена в виде: цилиндрических резервуаров, установленных.на напорном перекрытии и имеющих. высоту, ступенчатовозрастающую в сторону нижнего бьефа,причем все резервуары сообщены междусобой посредством отверстий в стенкахи подключены к насосным установкам.Источники информации, принятые вовнимание при экспертизе:1. Патент фРГ % 86 1077,кл. 84 а 7/14, 1961,2. Патент . Австрии % 133946,кл. 84, 1933.
