Установка для осуществления адсорбционных процессов

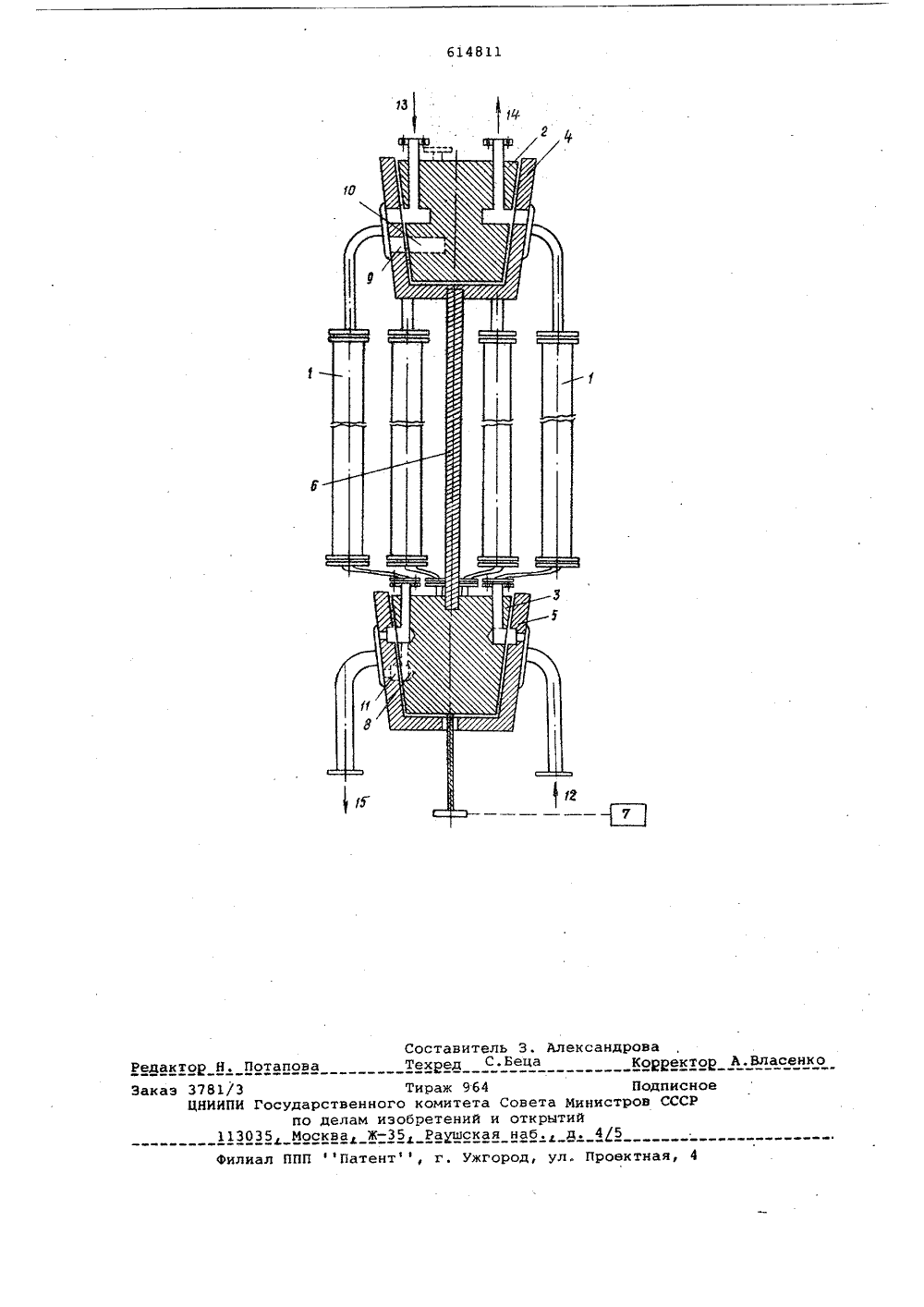

(и)614811 Сеюз Советскнк СОцнвпистнчвских Республик) Приорите Государственный комитетСовета Министров СССРпо делам изобретенийи открытий(72) Автор изобретений Б аня Московский ордена Трудового КРасного Знамени инсти У нефтехимической и газовой промышленности им,И.И.Губкина54) УСТАНОВКА ДЛЯ ОСУЩЕСТВЛЕНИПРОЦЕССОВ БЦИОННЫХ то со я исыхогорб- б пренны вие ких1 Ь Изобретение предназначено дл пользования на установках неФтян и химических производств различн назначения, в частности для адсо ционной очистки газов.Известна установка для осуществления адсорбционных процессов, включающая адсорберы, соединенные трубопроводами с верхним и нижним рас делительными устройствами, связа ми с приводом 1 .Недостаток известной установки - большая металлоемкость и отсутст регулирования для подачи несколь потоков в адсорберы.Цель изобретения - уменьшение металлоемкости и обеспечение возможности регулирования подачи нескольких потоков в адсорбер.Поставленная цель достигается темчто верхнее и нижнее распределительные устройства выполнены в виде соос. - но расположенных внутреннего и внешнего конических стаканов с отверстиями, а привод снабжен валом, соединенным одним концом с внешним коническим стаканом верхнего распределительного устройства, а другим - с внутренним коническим стаканом нижнего распределительного устройства, отверстия корых соединены трубопроводамл с адрберами,На чертеже представлена предлагаемая установка, продольный разрез.Устройство содержит адсорберы 1,верхнее и нижнее распределительныеустройства, выполненные в виде соосно расположенных внутренних 2, 3 ивнешних 4, 5 конических стаканов сотверстиями, причем внешний конический стакан 4 нижнего распределительного устройства и внутренний конический стакан 3 нижнего распределительного устройства связаны жесткомежду собой посредством вала б,связанного с приводом вращения 7 системы, Устройство позволяет производить смешение и комбинацию вводимыхв адсорберы потоков за счет дополнительных отверстий 8, 9, связанныхс адсорбером, расположенном на однойпрямой с основным отверстием адсорбера друг над другом и соответствующих отверстий 10, 11 на стаканахверхнего и нижнего распределительныхустройств. Стаканы вращаются с постоянной скоростью и отверстия стаканов 3 и 4, связанные с адсорберами,попеременно контактируют с отверстиями соответствующих стаканов 2 и 5,б Установка для осуществлейия адсорбционных процессов, включающаяадсорберы,. соединенные трубопроводами с верхним и нижним распределительными устройствами, связанными с г.риводом, о т л и ч а ю щ а я с я тем,что, с целью уменьшения металлоемкости и обеспечения возможности регулирования подачи нескольких потоковв адсорберы, верхнее и нижнее распределительные устройства выполнены ввиде соосно расположенных внутреннегои внешнего конических стаканов с отверстиями, а привод снабжен валом,соединенным одним концом с внешнимконическим стаканом верхнего распре делительного устройства, а другим -с внутренним коническим стаканомнижнего распределительного устройства, отверстия которых соединены трубопроводами с адсорберами. 6 6148свяэайных с патрубками входа фаэ 12,13 и патрубками выхода Фаэ 14 и 15.Установка работает следующим образом.Вся установка может быть смонтирована в камере печи, за счет чегопросто будет достигаться одновременность и равномерность нагрева всейсистемы. Следует отметить, что такаясистема обогрева является особенно выгодной в случае парофазных процессов,так как исключает конденсацию паров 10в соединительных трубопроводах и со,ответственно сложную работу по теплоизоляции последних,После нагрева установки до требуемой температуры и приведения ее вовращение с нужной (рассчитанной) скоростью во входной патрубок 12 начинают подавать исходный продукт, т,е.насыщать адсорбент адсорбтивом, отбирая в то же время через патрубок выхода 14 неадсорбирующийся компонент,по качеству которого судят о насыщении адсорбента, После того, как адсорбент насытился (в частном случаепосле достижения требуемого качестваадсорбата) начинается подача десорбента в патрубок входа 13 и одновременно отбор смеси десорбированногопродукта и десорбента через патрубоквыхода 15, Эта смесь направляетсядалее на соответствующее разделение.По известным временам циклов адсорбцин и десорбции н количеству используемых адсорберов рассчитываютсяотверстия внутренних и внешних конических стаканов. После проведения 85первого цикла установка выводится нанепрерывный режим работы.Одним иэ основных вопросов приэксплуатации адсорбционных установок является своевременное переключениеадсорберов на нужный цикл работы, чтоособенно важно при эксплуатации многоадсорберных установок. Для решенияэтой задачи приходится непосредственно у каждого адсорбера иметь своиприборы для контроля качества продуктов и соответствующие узлы переключения, Эти аппараты всех,адсорберовв свою очередь должны быть связанымежду собой для обеспечения необходимого взаимодействия последних. Формула изобретения источники информации, принятые вовнимание при экспертизе:1. Патент ФРГ кл. 12 е 3/029 161987, 1973.614811 ель 3. АлС.Беца остав ехред Власе ова Филиал ППП фПатентф, г. Ужгород, ул. Проектная Редактор Н. ПЭакаэ 3781/3ЦНИИП И Государственн по делам 3035 Иосква ЖТираж 9 б 4о комитетаобретений и5 Раушская ветаткрытабс ксандроваКодректо Подписно инистров СССР
