Устройство для сортировки и формирования короткомерных цилиндрических предметов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 592466
Авторы: Аксянов, Русанов, Хисамутдинов
Текст

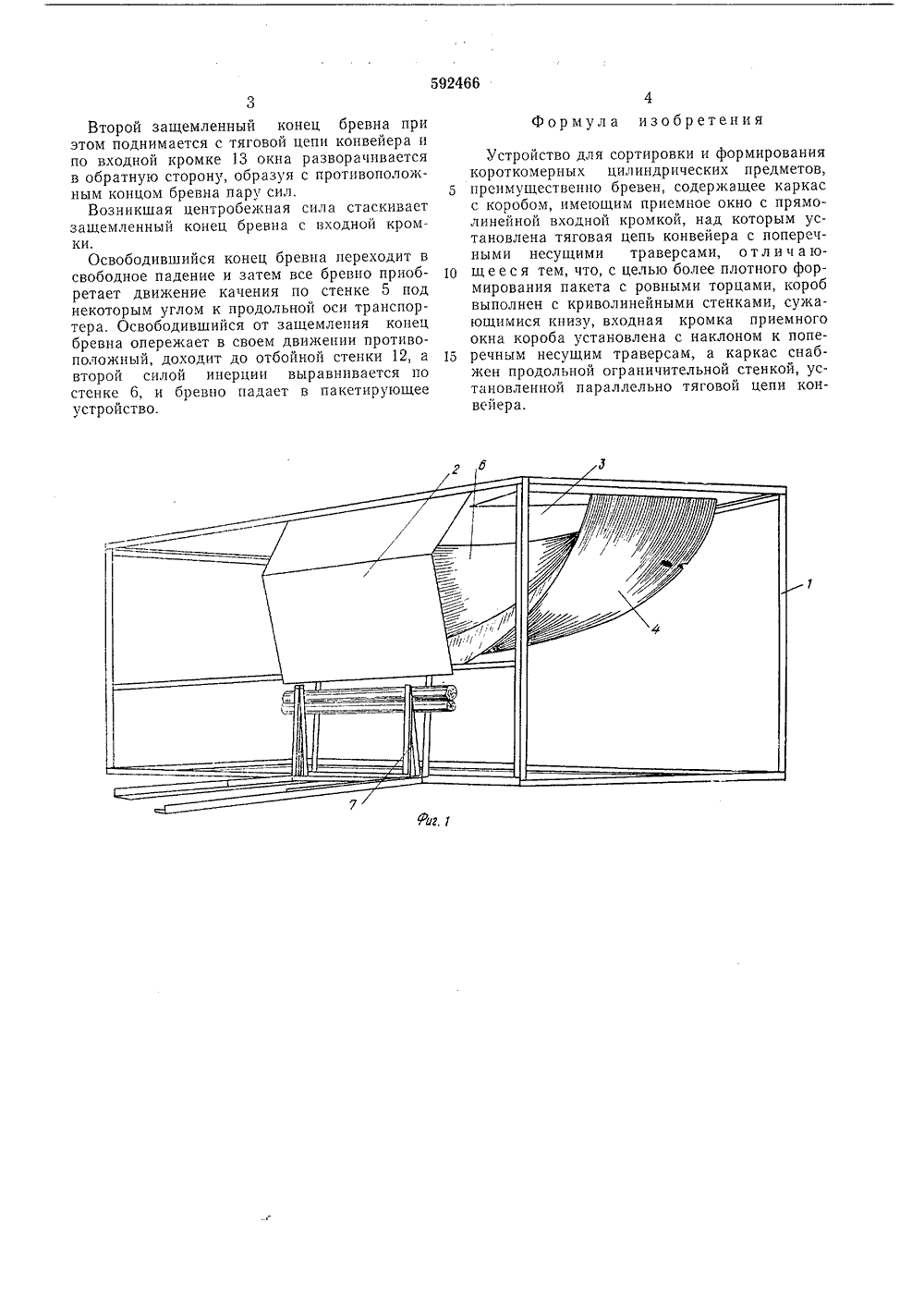

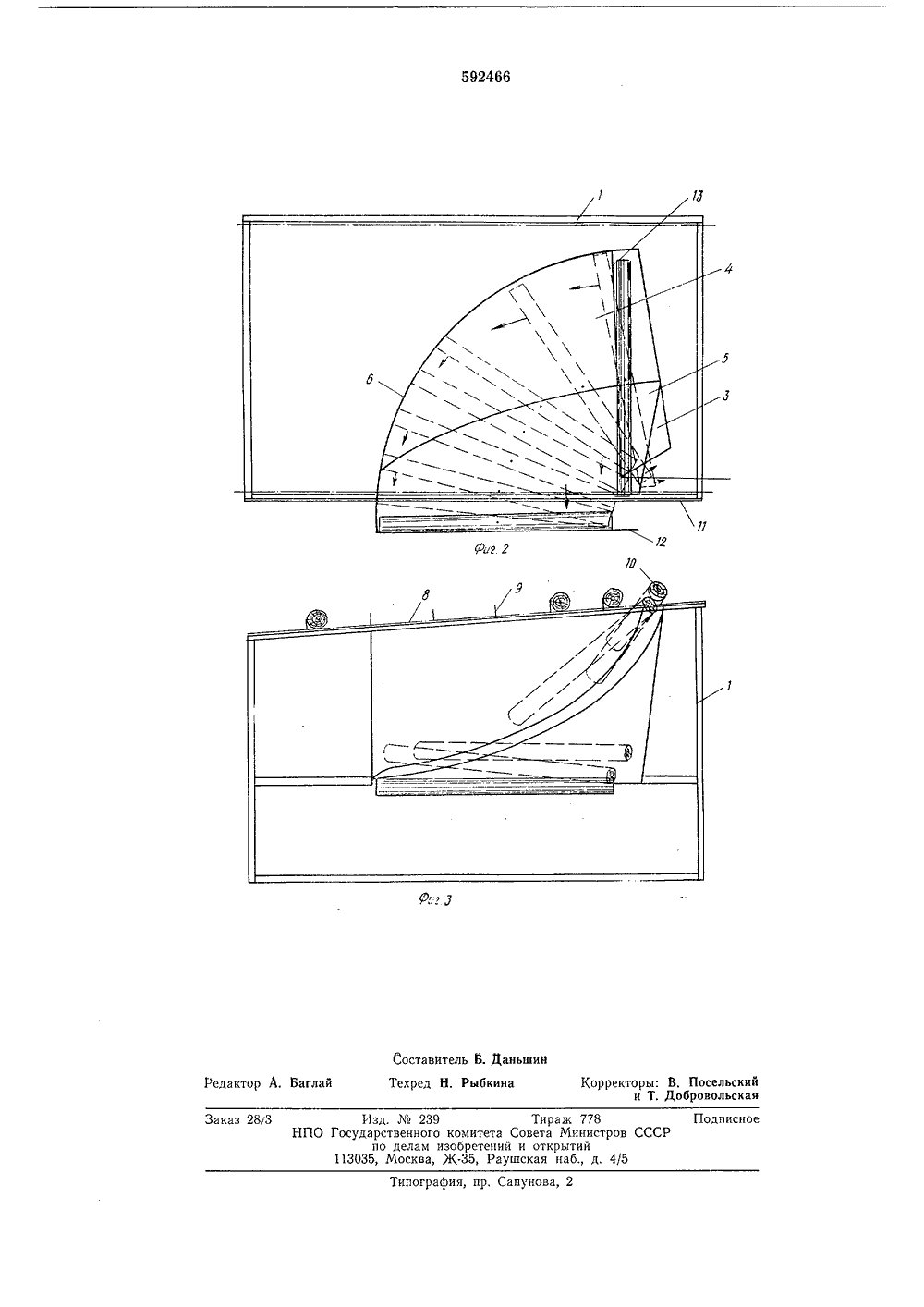

СПИ ИЗОБ Союз Советсккк Соцналнстнческих Реслублик(45) Дата опубли Сонета Министров СССР(088.8 делам изобретении н открытий Авторыизобретения исамутдинов, А, А, Аксянов и Ю. В. Русанов 71) Заявитель жско-Камский научно-исследовательский и конструкторско- технологический институт водного лесотранспорта(54) УСТРОЙСТВО ДЛЯ СОРТИРОВКИ И ФОРМИРОВАН КОРОТКОМЕРНЫХ ЦИЛИНДРИЧЕСКИХ ПРЕДМЕТОВ ажено описы ; на фиг. 2 - о же, вид сбо ржит ка 2, имею нен с кр щимися кас щий во 1 ипакетирующее нтирована тяечными несух установлекие предметы е 1 установлеа 11,авнижовлена отбойу 13.щим образом,О, например9 конвейера, 13 приемного ортировываясь я длины бреваются в окно, енку 4 короба ия в сторону, сы 9 конвейИзобретение относится к леснои промышленности и касается конструирования устройств для сортировки и формирования короткомерных цилиндрических предметов.Известно устройство для сортировки и формирования короткомерных цилиндрических предметов, в котором применен накопитель с приемником.Недостаток указанного устройства заключается в низкой производительности и необходимости применения ручного труда.Известно также устройство для сортировки и формирования короткомерных цилиндрических предметов, преимущественно бревен, содержащее каркас с коробом, имеющим приемное окно с прямолинейной входной кромкой, над которым установлена тяговая цепь конвейера с поперечными несущими траверсами,Недостаток указанного устройства заключается в низкой плотности формирования пакета с ровными торцами.С целью более плотного формирования пакета с ровными торцами, короб предлагаемого устройства выполнен с криволинейными стенками, сужающимися книзу, при этом входная кромка приемного окна короба установлена с наклоном к поперечным несущим траверсам, а каркас снабжен продольной ограничительной стенкой, установленной параллельно тяговой цепи конвейера. 2На фиг. 1 схематически изобр ваемое устройство, аксонометрия то же, вид сверху: на фиг, 3 - т Описываемое устроиство сод1, в котором смонтирован короприемное окно 3, Короб 2 выпо.линейными стенками 4 - б, сукаау.10 Под коробом установленоустройство 7. На каркасе 1 смоговая цепь 8 конвейера с поперщими траверсами 9, на которьны короткомерные цилиндричес15 10, например бревна. На каркасна также ограничительная стенкней части под коробом 2 устанная стенка 12.Окно 3 имеет входную кромкУстройство работает следуюЦилиндрические предметы 1бревна, продвигаясь траверсамипопадают на входную кромкуокна 3 данного короба, и, отспо длине, в случае соответствина с размерами окна, переваливпопадают на криволинейную сти изменяют направление паденпротивоположную ходу траверЗО ера.3Второй защемленный конец бревна при этом поднимается с тяговой цепи конвейера и по входной кромке 13 окна разворачивается в обратную сторону, образуя с противоположным концом бревна пару сил,Возникшая центробежная сила стаскивает защемленный конец бревна с входной кромки.Освободившийся конец бревна переходит в свободное падение и затем все бревно приобретает движение качения по стенке 5 под некоторым углом к продольной оси транспортера. Освободившийся от защемлепия конец бревна опережает в своем движении противоположный, доходит до отбойной стенки 12, а второй силой инерции выравнивается по стенке 6, и бревно падает в пакетируюшее устройство. 592466Формула изобретенияУстройство для сортировки и формированиякороткомерных цилиндрических предметов,5 преимущественно бревен, содержащее каркасс коробом, имеющим приемное окно с прямолинейной входной кромкой, над которым установлена тяговая цепь конвейера с поперечными несущими траверсами, о т л и ч а ю щ е е с я тем, что, с целью более плотного формирования пакета с ровными торцами, короб выполнен с криволинейными стенками, сужающимися книзу, входная кромка приемного окна короба установлена с наклоном к попе речным несущим траверсам, а каркас снабжен продольной ограничительной стенкой, установленной параллельно тяговой цепи конвейера.едактор А. Баглай каз 28/3 Изд.239 Тираж 778 НПО Государственного комитета Совета Министров СС по делам изобретений и открытий 113035, Москва, Ж.35, Раушская наб., д. 4/5
СмотретьЗаявка
1948960, 19.07.1973
ВОЛЖСКО-КАМСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И КОНСТРУКИОРСКО ТЕХНОЛОГИЧЕСКИЙ ИНСТИТУТ ВОДНОГО ЛЕСОТРАНСПОРТА
ХИСАМУТДИНОВ ФУАТ ГАРИФОВИЧ, АКСЯНОВ АЛЯМ АБДУЛОВИЧ, РУСАНОВ ЮРИЙ ВИКТОРОВИЧ
МПК / Метки
МПК: B07C 5/14
Метки: короткомерных, предметов, сортировки, формирования, цилиндрических
Опубликовано: 15.02.1978
