Формирователь биполярных импульсов

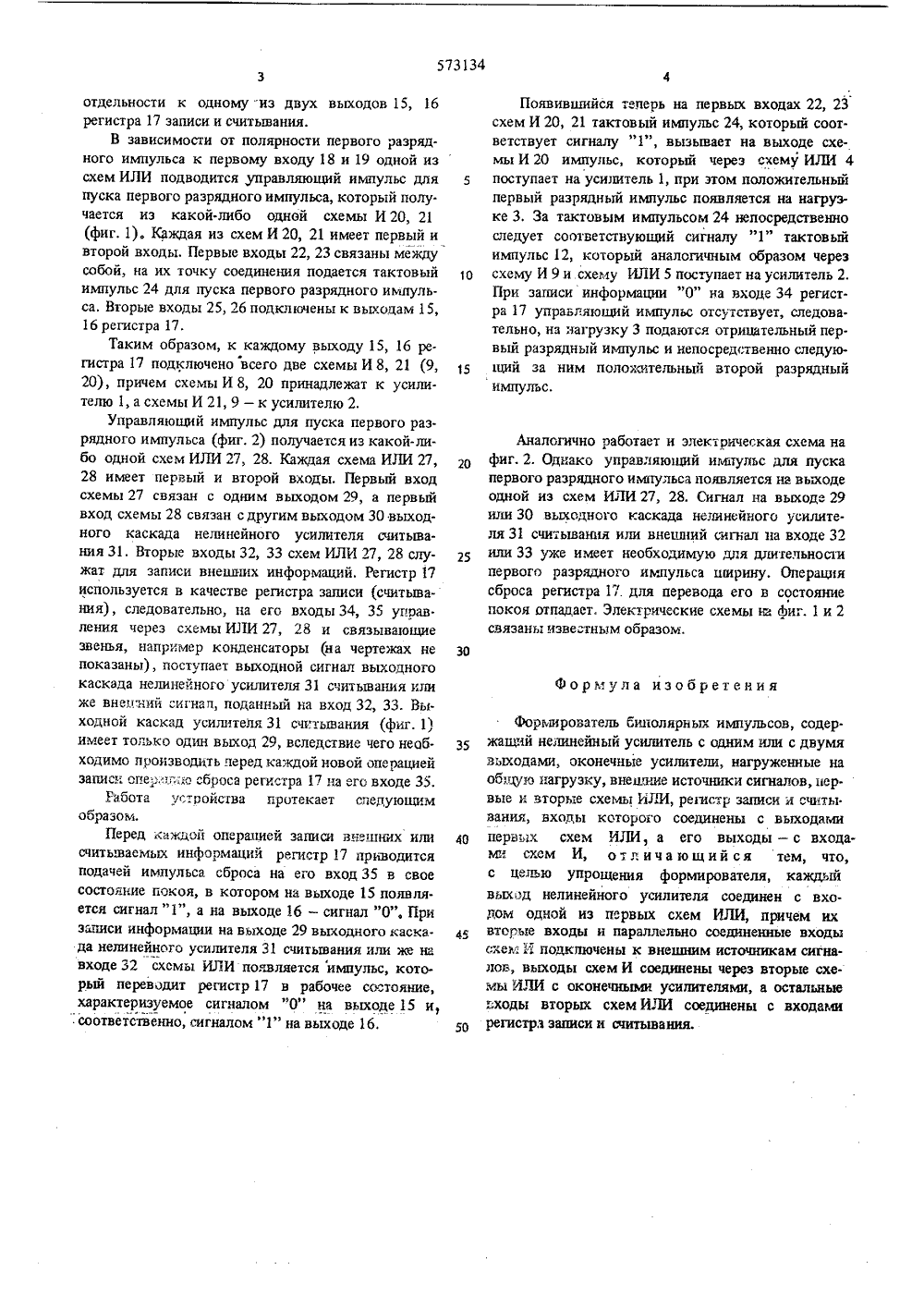

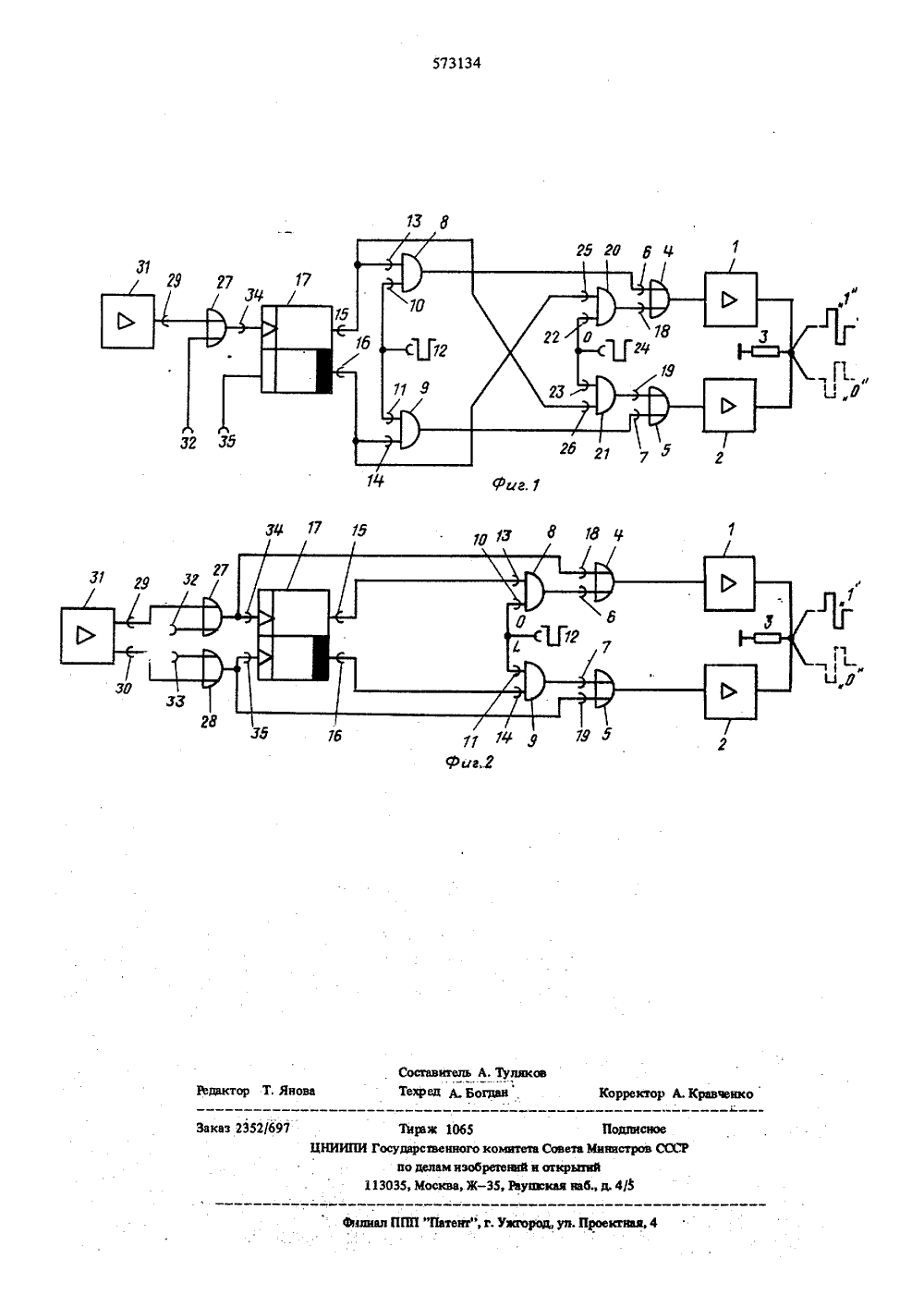

,таят ,Оп Ис АНИЕ ИЗОБРЕТЕН ИЯ) Прио асударстаенный иомитеСовета Министроа СССРоо делам изобретенийи открытий Бюллетень3) Опублик45) Дата оп 53) УДК 621.373.52(088,8 ано 15,09 кования описания 03.08 2) Авторы изобретен Иностранцы рнер Райхерт и Карл-Хайнц Хеш"ФЕБ Комбинат Роботрон" 1) Заяви ГДР) ПОЛЯРНЫХ ИМПУЛЬСО 54) ФОРМИРОВАТ Однако извецелью упрощенивыход нелинейноодной из первьвходы и паралл подключены к Предлагаемое изобретение относится к области импульсной техники и может быть использовано для получения биполярных двойных разрядных импульсов для запоминающих устройств на тонких магнитных пленках.Известны формирователи биполярных импульсов, содержащие нелинейный усилитель с двумя выходами, оконечные усилители, нагруженные на общую нагрузку, внешние источники сигналов, первые и вторые пары схем ИЛИ, регистр записи и считывания, входы которого соединены с выходами первых схем ИЛИ и входами вторых схем ИЛИ, при этом выходы регистра записи и считывания подключены к входам каскадов схем И. стные формирователи сложны, С я формирователя в нем каждый го усилителя соединен с входом к схем ИЛИ, причем их вторые льно соединенные входы схем И внешним источникам сигналов выходы схем И соединены через вторые схемы ИЛИс оконечными усилителями, остальные входы вторых схем ИЛИ соединены со входами регистразаписи и считывания. На фиг. 1 представлена электрическая схема, вкоторой управляющий импульс для пуска первого разрядного импульса берется с одной из двух схем И, связанных с регистром записи и считыва ния; на фиг. 2 - электрическая схема, в которойуправляющий импульс для пуска первого разрядного импульса берется с одной из двух схем ИЛИ, связанных с выходами выходного каскада нелинейного усилителя считывания.1 О Предлагаемый формирователь содержит око.нечный усилитель 1 для положительных разрядных импульсов и оконечный усилитель 2 для отрица.тельных разрядных импульсов, нагруженные на обшую нагрузку 3 (шины запоминающего уст ройства на тонких магнитных пленках), Передкаждым из усилителей 1 и 2 включена одна из двух схем ИЛИ 4 и 5, каждая из которых имеет первый и второй входы. Вторые входы 6, 7 каждой из схем ИЛИ 4 и 5 подключены в отдельности к выходу 20 одной из двух схем 8 и 9, каждая из которых такжеимеет первый и второй входы, Первые входы 10 и 11 схем И 8 и 9 связаны между собой, и на их точку соединения подается тактовый импульс 12 для пуска второго разрядного иыульса, Вторые 25 входы 13 и 14 каждой из схем И 8, 9 подводятся вотдельности к одному иэ двух выходов 15, 16 регистра 17 записи и считывания.В зависимости от полярности первого разрядного импульса к первому входу 18 и 19 одной из схем ИЛИ подводится управляющий импульс для пуска первого разрядного импульса, который получается из какой. либо одной схемы И 20, 21 (фиг, 1), Каждая из схем И 20, 21 имеет первый и второй входы. Первые входы 22, 23 связаны между собой, на их точку соединения подается тактовый импульс 24 для пуска первого разрядного импульса. Вторые входы 25, 26 подключены к выхоцам 15, 16 регистра 17.Таким образом, к каждому выходу 15, 16 ре. гистра 17 подключено всего две схемы И 8, 21 (9, 20), причем схемы И 8, 20 принадлежат к усилителю 1, а схемы И 21, 9 - к усилителю 2.Управляющий импульс для пуска первого разрядного импульса (фиг. 2) получается из какой-либо одной схем ИЛИ 27, 28. Каждая схема ИЛИ 27, 28 имеет первый и второй входы, Первый вход схемы 27 связан с одним выходом 29, а первый вход схемы 28 связан с другим выходом 30 выходного каскада нелинейного усилителя считывания 31. Вторые входы 32, 33 схем ИЛИ 27, 28 служат. для записи внешних информаций, Регистр 17 используется в качестве регистра записи (считывания), следовательно, на его входы 34, 35 управ. ления через схемыИЛИ 27, 28 и связывающие звенья, например конденсаторы (на чертежах не показаны), поступает выходной сигнал выходного каскада нелинейного усилителя 31 считывания или же внепяий сигнал, поданный на вход 32, ЗЗ. Выходной каскад уситппеля 31 считывания (фиг. 1) имеет только один выход 29, вследствие чего неаб. ходимо производить перед каждой новой операцией записи опе",., - .;ю сброса регистра 17 на его входе 35,Работа устройства протекает следующим образом.Перед каждой операцией записи внешаи или считываемых информаций регистр 17 приводится подачей импульса сброса на его вход 35 в свое состояние покоя, в котором на выходе 15 появляется сигнал "1", а на выходе 16 - сигнал "0". При эаниси информации на выходе 29 выходного каскада нелинейного усилителя 31 считывания или же на входе 32 схемы ИЛИ появляется импульс, который переводит регистр 17 в рабочее состояние, характеризуемое сигналом "0" на выходе 15 и, соответственно, сигналом "Г на выходе 16,Появившийся теперь на первых входах 22, 23схем И 20, 21 тактовый импульс 24, который соответствует сигналу "1", вызывает на выходе схемы И 20 импульс, который через схему ИЛИ 4 поступает на усилитель 1, при этом положительный первый разрядный импульс появляется на нагрузке 3, За тактовым импульсом 24 непосредственно следует соответствующий сигналу "1" тактовый импульс 12, который аналогичным образом через 1 О схему И 9 и схему ИЛИ 5 поступает на усилитель 2.При записи информации "0" на входе 34 регистра 17 управляющий импульс отсутствует, следова.тельно, на нагрузку 3 подаются отрицательный первый разрядный импульс и непосредственно следую щий за ним положительный второй разрядныйимпульс.Аналогично работает и электрическая схема нафиг, 2. Однако управляющий имтульс для пуска первого разрядного импульса появляется на выходе одной из схем ИЛИ 27, 28. Сигнал на выходе 29 или ЗО .выходного каскада нелинейного усилителя 31 считывания или внешний сигнал на входе 32 или 33 уже имеет необходимую для длительности первого разрядного импульса ширину, Операция сброса регистра 17. для перевода его в состояние покоя отпадает. Электрические схемы на фиг. 1 и 2 связань; известным образом.Формула изобретенияФормирователь биполярных импульсов, содержаний нелинейный усилитель с одним или с двумя выходами, оконечные усилители, нагруженные на общую нагрузку, внедлие источники сигналов, пер.вые и вторые схемы ИЛИ, регистр записи и считы.вания, входы которого соединены с выходами 4 О первых схем ЧЛИ, а его выходы - с входами схем И, отличающий ся тем, что, с целью упрощения формирователя, каждый выход нелинейного усилителя соединен с входом одной из первых схем ИЛИ, причем их вторые входы и параллельно соединенные входы схем И подключены к внешним источникам сигналов, выходы схем И соединены через вторые схемы ИЛИ с оконечными усилителями, а остальные ходы вторых схемИЛИ соединены с входами регистра записи и считывания.573134 и щ 17 8 О Янов Заказ 2352/697 Ъ 1 ЯЖ 10 б 5 ИПИ Государсивенного комитета но делам нзобретеюй 113035, Москва, Ж, 1 аупюс
