Датчик уровня сыпучих материалов в бункере

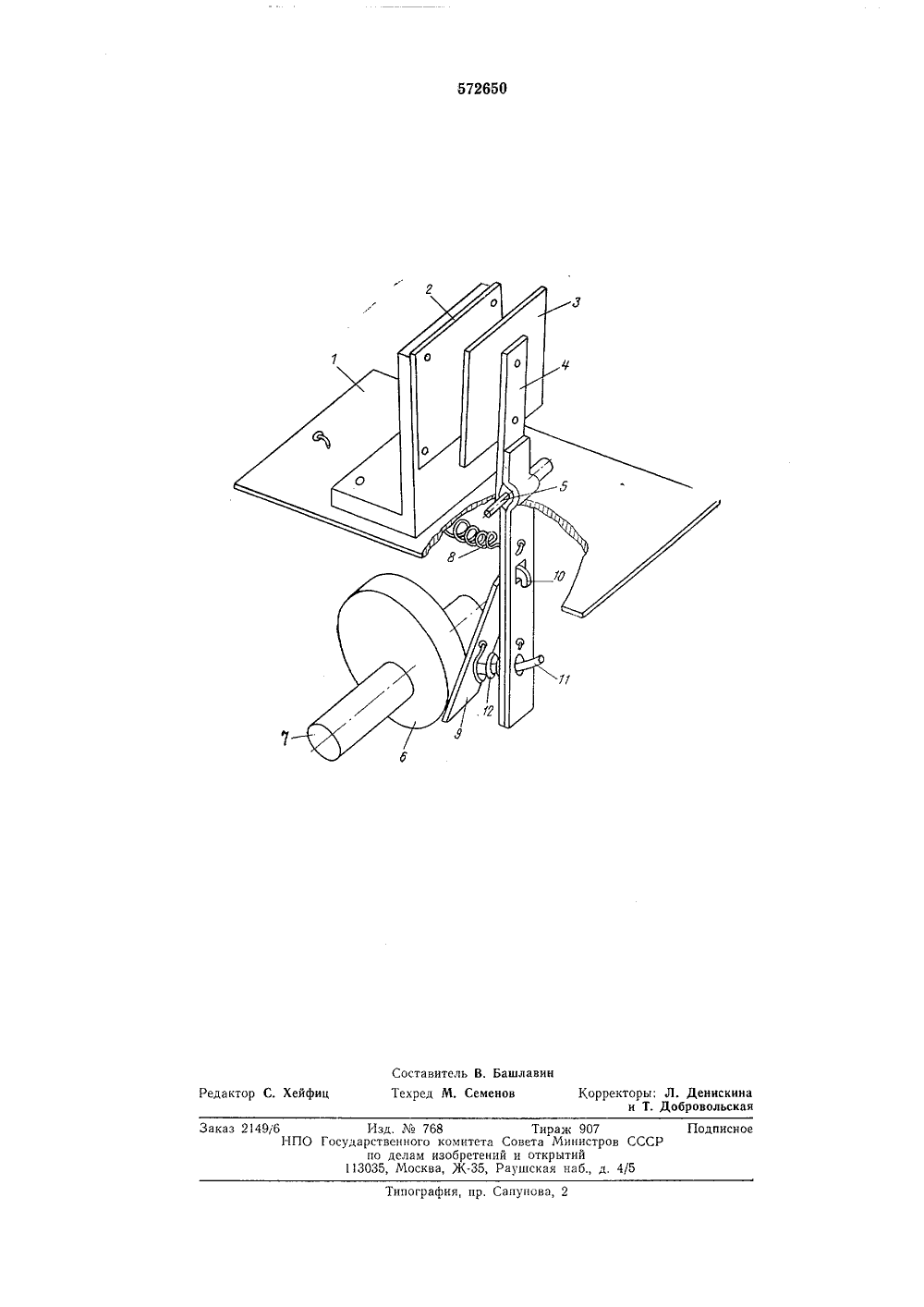

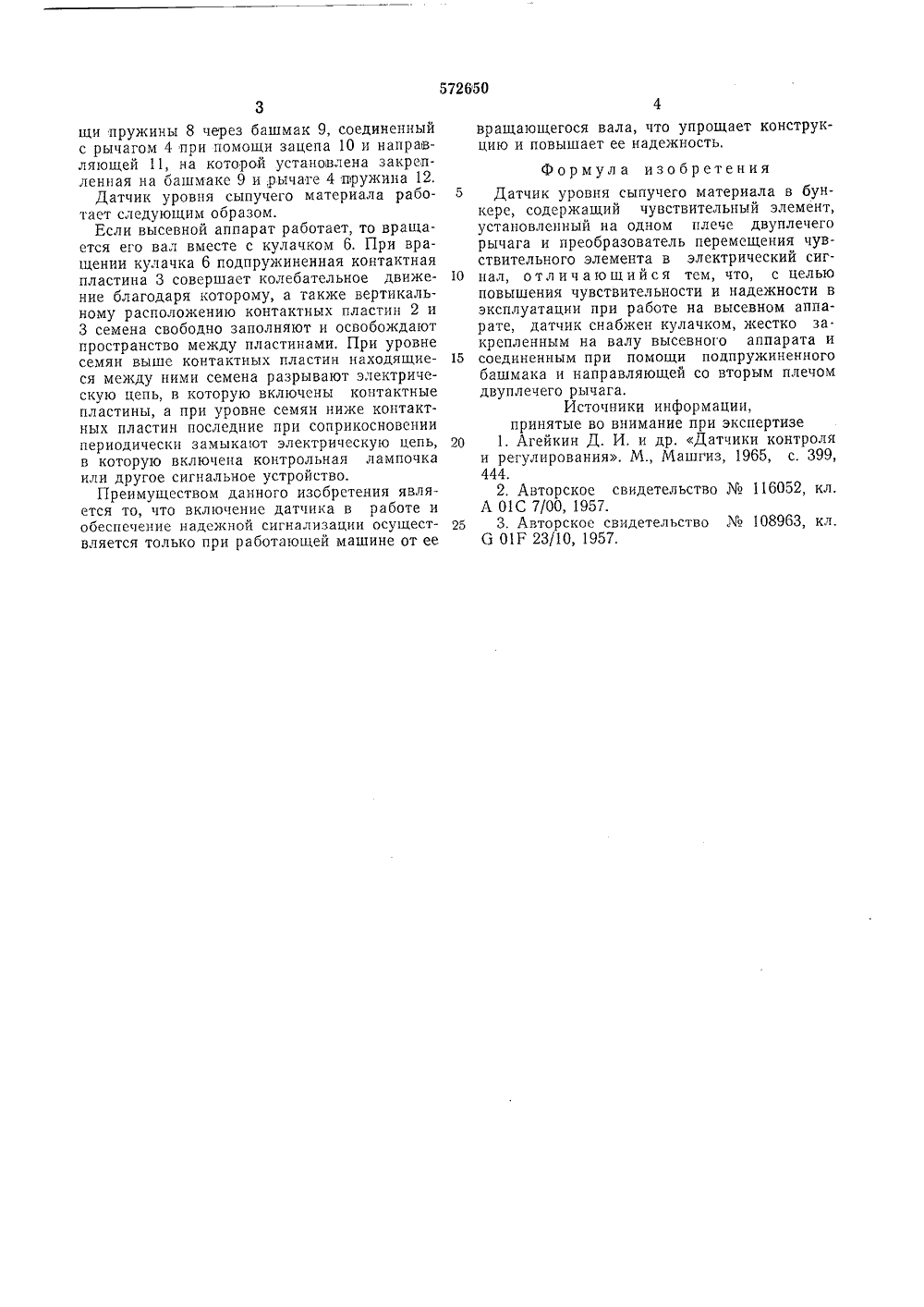

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 11 Ц 572650 Союз Советских Социалистических Республик(22) Заявлено 19,04.76 (21) 2350753/10 М Кч з 6 01 Г 23/00 исоединением явкиГосударственный комитет Совета Министров СССРата опубликования описания 04.10,77 Автор ь А. Т, Голыша, Л. С. Эльберт, В. М. Лушников и Н, И, Соловкин ировоградское головное специализированное конструкторское бюро по посевным и комбинированным машинамизобретения1) Заявитель 54) ДАТЧИК УРОВНЯ СЫПУЧЕГО МАТЕРИАЛА В БУНКЕР Изобретение относится к измерительной технике и может быть использовано для контроля и сигнализации уровня посевного материала в бункерах сельскохозяйственных машин.Известны электроконтактные датчики уровня сыпучих материалов, принцип действия которых основан на измерении давления, оказываемого материалом на мембрану 11.Однако на посевных машинах, работа которых сопровождается вибрациями и трясками и где необходим контроль остатков семян в бункере, мембранные датчики уровня дают ложные показания.Известен также сигнализатор пропусков семян в хлопковой сеялке, который предназначен для световой сигнализации об отсутствии семян в высевном аппарате 2. Основным элементом сигнализатора является контактная пластина, изолированная от гнездового диска и прижимается к нему пружиной.Недостатком данного сигнализатора является то, что семена, попавшие под подпружиненную пластину постоянно держали бы электрическую цепь в разомкнутом состоянии, т. е. не было бы сигнала об отсутствии семян в бункере.Из известных датчиков уровня наиболее близким по технической сущности к данному изобретению является датчик уровня сыпучего материала, содержащий чувствительныйэлемент, установленный на одном плече двуплечего рычага и преобразователь перемещения чувствительного элемента в электричес 5 кий сигнал 31,Недостатками этого датчика являются низкая чувствительность и невысокая надежностьв эксплуатации.Для повышения чувствительности и надеж 10 ности в эксплуатации при работе на высевпомаппарате предлагаемый датчик снабжен кулачком, жестко закрепленным на валу высевного аппарата и соединенным при помощиподпружиненного башмака и направляющей15 со вторым плечом двуплечего рычага.На чертеже представлен общий вид описываемого датчика.На основании 1 датчика, например дне бункера, вертикально установлены контактная20 пластина 2, изолированная от массы бункера,и подвижная контактная пластина 3, образующие чувствительный элемент, который является элементом преобразователя и используется одновременно для сигнализации о до 25 стижении максимального уровня. Контактнаяпластина 3 закреплена на одном плече двуплечего рычага 4, который может поворачиваться на оси 5. Второе плечо рычага 4 поджато к кулачку 6, установленному на валу 7,ЗО например, высевающего аппарата, при помо 3щи пружины 8 через башмак 9, соединенный с рычагом 4 при помощи зацепа 10 и направляющей 11, на которой установлена закрепленная на башмаке 9 и,рычаге 4 пружина 12,Датчик уровня сыпучего материала работает следующим образом.Если высевной аппарат работает, то вращается его вал вместе с кулачком 6. При вращении кулачка 6 подпружиненная контактная пластина 3 совершает колебательное движение благодаря которому, а также вертикальному расположению контактных пластин 2 и 3 семена свободно заполняют и освобождают пространство между пластинами, При уровне семян выше контактных пластин находящиеся между ними семена разрывают электрическую цепь, в которую включены контактные пластины, а при уровне семян ниже контактных пластин последние при соприкосновении периодически замыкают электрическую цепь, в которую включена контрольная лампочка или другое сигнальное устройство,Преимуществом данного изобретения является то, что включение датчика в работе и обеспечение надежной сигнализации осуществляется только при работающей машине от ее 572650 вращающегося вала, что упрощает конструкцию и повышает ее надежность,Формула изобретения5 Датчик уровня сыпучего материала в бункере, содержащий чувствительный элемент,установленный на одном плече двуплечегорычага и преобразователь перемещения чувствительного элемента в электрический сиг 10 нал, отличающийся тем, что, с цельюповышения чувствительности и надежности вэксплуатации при работе на высевном аппарате, датчик снабжен кулачком, жестко за.крепленным на валу высевного аппарата и15 соединенным при помощи подпружиненногобашмака и направляющей со вторым плечомдвуплечего рычага.Источники информации,принятые во внимание при экспертизе20 1. Агейкин Д. И. и др. Датчики контроляи регулирования, М., Машгиз, 1965, с. 399,444.2. Авторское свидетельство Мо 116052, кл.А 01 С 7/00, 1957.25 3. Авторское свидетельство Мо 108963, кл.6 01 Г 23/10, 1957.572650 Редактор С. Хейфиц Заказ 2149/6 Изд.768 Тираж 907 1-1 ПО Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5
