Формирователь импульсов

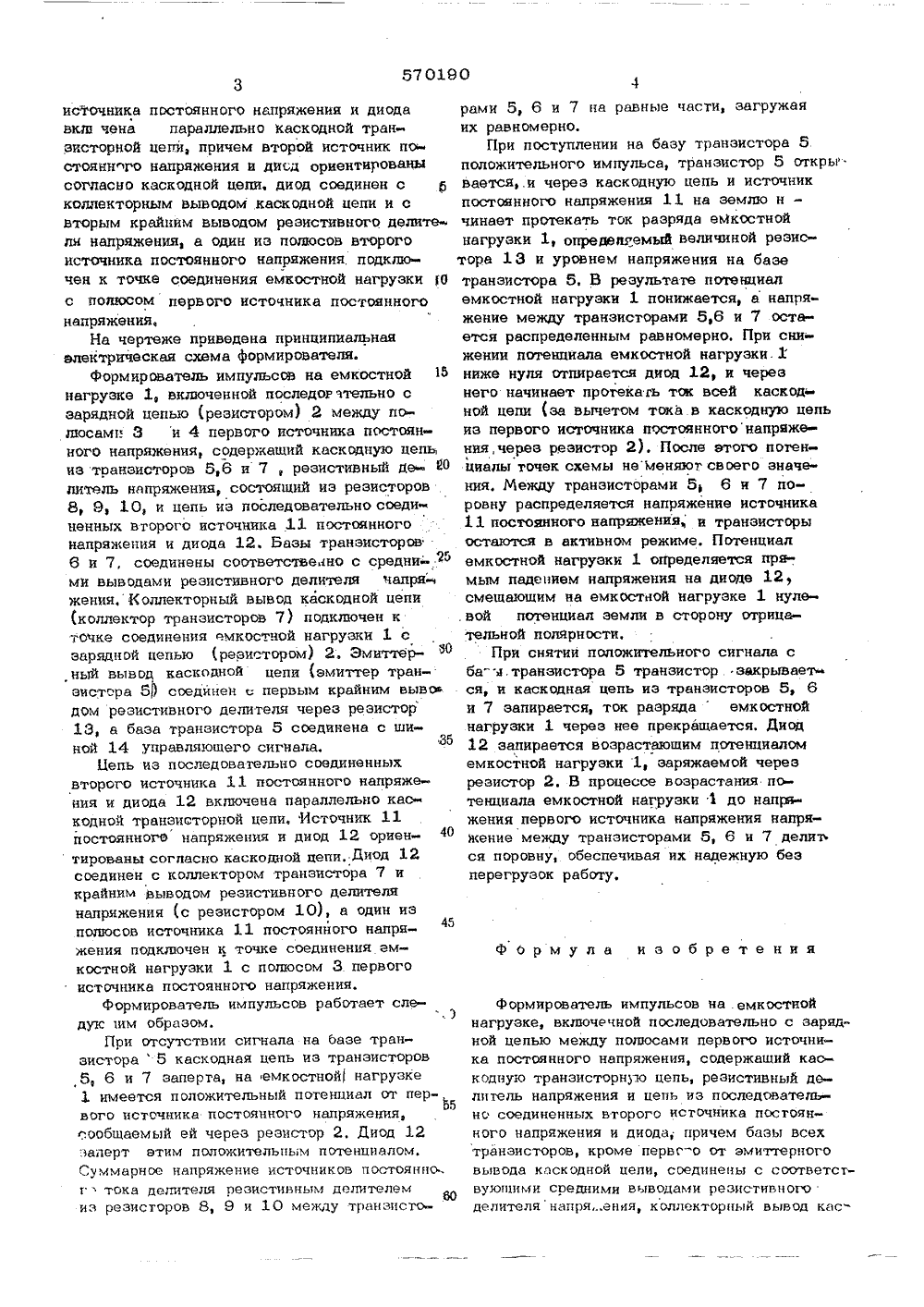

Оп ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДНВЛЬСУВУ Союз Советских Социалистических Республик5/О юеударвтвенный квинтетСаватв Инннетрвв СССае делам необретеннйя открытей(45) Дата опубликования описания 27.09.77 3) УДК 6. Мотовило аявитель 4) ФОРМ ИРОВ Ь ИМПУЛЬСОВ хни чниках Изобретение относится к радможет быть использовано в иствысоковольтных импульсов. Известен формирователь импульсов на емкостной нагрузке, включенной последовательно с зарядной цепью между полюсами первого источника постоянного напряжения, содержаший каскадную транзисторную цепь, резистивный делитель напряжения и цель из последовательно соединенных второго источника постоянного напряжения и диода, причем базы всех транзисторов, кроме первого от амиттерного вывода каскодной цепи, соединены с соответствую;б шими средними выводами резистивного делителя напряжения, коллекторный вывод каскодной цепи подключен к точке соединения емкостной нагрузки с зарядной цепью, эмиътерный вывод каскоцной цепи соединен с 20 первым крайним выводом резистивного делите ля напряжения, а база транзистора, первого от эмиттернэго вывода каскодной цепи, сое динена с шиной управляющего сигнала 111 .Однако атот формирователь обладает не достаточной надежностью и невысоким быстрдействием,Бель изобретения -повышение надежностии быстродействия формирователя,Для етого в формирователе импульсов наемкостной нагрузке, включенной последовательно с зарядной цепью между полюсамипервого источника постоянного напряжения,одержаший каскодную транзисторную цепьезистивный делитель напряжения и цепьз последовательно соединенных второго источника постоянного напряжения и диода,причем базы всех транзисторов; кроме пер.вого от эмиттерного вывода каскодной пеписоединены с соответствуюшими среднимивыводами резистивного делителя напряжения, коллекторный вывод каскодной цепиподключен к точке соединения емкостнойнагрузки с зарядной цепью, амиттерный вывод каскодной цепи соединен с первымкрайним выводом резистивного делителя напряжения, а база транзистора, первого отамит"ерного вывода каскодной цепи, со пицена с шиной управляюшего сигнала, цепьиз пос ледовательно соединенных второгоисточника постоянного напряжения и диодавка чена параллельно каскодной транзисторной цепи, причем второй источник постояннго напряжения и диод ориентированысо ласно каскодной цепи. диод соединен сколлекторным выводом каскодной цепи и свторим крайним выводом реэистивного делителн напряжения, а один иэ полюсов второгоисточника постоянного напряжения, подключен к точке соединения емкостной нагрузки Ос полюсом первого источника постоянногонапряжениявНа чертеже приведена принципиальнаяэлектрическая схема формирователя.формирователь импульсов на емкостной 15нагрузке 1, включенной последор отельно сзарядной цепью (резистором) 2 между попюсамп 3 и 4 первого источника постоянного напряжения, содержащий каскодную цепьиэ транзисторов 5,6 и 7, резистивный Ие Юпитвль напряжения, состоящий иэ резисторов8, 8, 10, и цепь из последовательно соединвнных второго источника 11 постоянногонапряжения и диода 12. Базы транзисторовпб6 и 7, соединены соответственно с средни-ми выводами резистивного делителя чапря-женин. Коллекторный вывод каскодной цепи(коллектор транзисторов 7) подключен кточке соединения емкостчой нагрузки 1 сзарядной цепью (резистором) 2. Эмиттер- фный вывод каскодной цепи (эмиттер транзистора 8) соединенпервым крайним выводом резистивного делителя через резистор13, а база транзистора 5 соединена с шиной 14 управляющего сигнала.35Цепь из последовательно соединенныхвторого источника 11 постоянного напряжения и диода 12 включена параллельно каскодной транзисторной цепи, Источник 11постоянного напряжения и диод 12 ориентированы согласно каскодной цепи. Диод 12соединен с коллектором транзистора 7 икрайним выводом резистивного делителянапряжения (с резистором 10), а один изполюсов источника 11 постоянного напря 45жения подключен к точке соединения емкостной нагрузки 1 с полюсом 3 первогоисточника постоянного напряжения.Формирователь импульсов работает сле".)дук им образом,При отсутствии сигнала на базе транзистора5 каскодная цепь из транзисторов5, 6 и 7 заперта, на емкостной нагрузке1 имеется положительный потенциал от перМвого источника постоянного напряжения,сообщаемый ей через резистор 2. Диод 12заперт этим положительным потенциалом.Суммарное напряжение источников постоянно,г тока делителя резистивным делителемиз резисторов 8, 9 и 10 между транзнсто-рами 5, 6 и 7 на равные части, загружаяих равномерно,При поступлении на базу транзистора 5положительного импульса, транзистор 5 открывается,.и через каскодную цепь и источникпостоянного напряжения 11 на землю нчинавт протекать ток разряда вмксстнойнагрузки 1, опрвдегемый величиной резистора 13 и уровнем напряжения на баевтранзистора 5. В результате потещиалемкостной нагрузки 1 понижается, а напряжение между транзисторами 5,6 и 7 остается распределенным равномерно. При сииженин потенциала емкостной нагрузки. 1ниже нуля отпирается диод 12, и черезнего начинает протекать ток всей каскодмной цепи (эа вычетом тока в каскодную цепьиэ первого источника постоянногонапряжения,через резистор 2), После этого потенциалы точек схемы нвменяют своего значения, Между транзисторами 51 6 и 7 поровну распределяется напряжение источника11 постоянного напряжения и транзисторыостаются в активном режиме. Потенциалемкостной нагрузки 1 определяется прямым падением напряжения на диоде 12смещающим на емкостной нагрузке 1 нуле. вой потенциал земли в сторону отрицательной полярности.При снятии положительного сигнала сба- л.транзистора 5 транзистор закрываечся, и каскодная цепь из транзисторов 5, 6и 7 запирается, ток разрядаемкостнойнагрузки 1 через нее прекращается. Диод12 запирается возрастающим потенциаломемкостной нагрузки 1, заряжаемой черезрезистор 2. В процессе возрастания потенциала емкостной нагрузки 1 до напряжения первого источника напряжения напряжение между транзисторами 5, 6 и 7 делиъся поровну, обеспечивая их надежную безперегрузок работу,формула изобретенияформирователь импульсов на . емкостной нагрузке, включечной последовательно с зарядной цепью между полюсами первого источника постоянного напряжения, содержащий као кодную транзисторную цепь, резистивный делитель напряжения и цепь из последовательно соединенных второго источника постоянного напряжения и диода, причем базы всех транзисторов, кроме первг-о от эмитгерного вывода каскодной цели, соединены с соответствуюинми средними выводами резистивного делителя напряения, коллекторный вывод кас0 Тираж 1065 И Государственного комитета Спо делам изобретений 113035, Москва, Ж, Рвушска,. Подписн оеовета Минии открытинаб., л, 4/ ов ССС илиал ППП Патент, г, Ужгород, ул, Прос.ктна копной цепи подключен к точке соединения емк;гной нагрузки с зарядной цепью, амиттерный вывод каскодной цепи соединен спервым крайним выводом резистивного делителя напряжения, а база транзистора, перво- . 5го от амиттерного вывода каскодной цепи,соединена с шиной управляющего сигнала,отличающи йся тем,что,сцельюповышения надежности и быстродействия,цепь иэ последовательнО соединенных вто 1 Орого источника постоянного напряжения и диодавкпючеиапараллепьнокаскодной транзисторнойцепи, причем второй источник постоянного напряжения и диод ориентированы согласнокаскодной цепи, диод соединен с коллекторным выводом каскадной цепи и с вторымкрайним выводом реэистивного делителянапряжения, а один иэ полюсов второго иоточника постоянного напряжения подксаочвнк точке . соединения емкостной нагрузкис полюсом первого источника постоянногонапряжения,Источники информации, принятые во вни"мание нри экспертизе1. "Приборы для научных исслвдованийф,фМирф, 1972, М 11, с. 152, фиг. 3.
