Устройство для испытания уплотнительных материалов

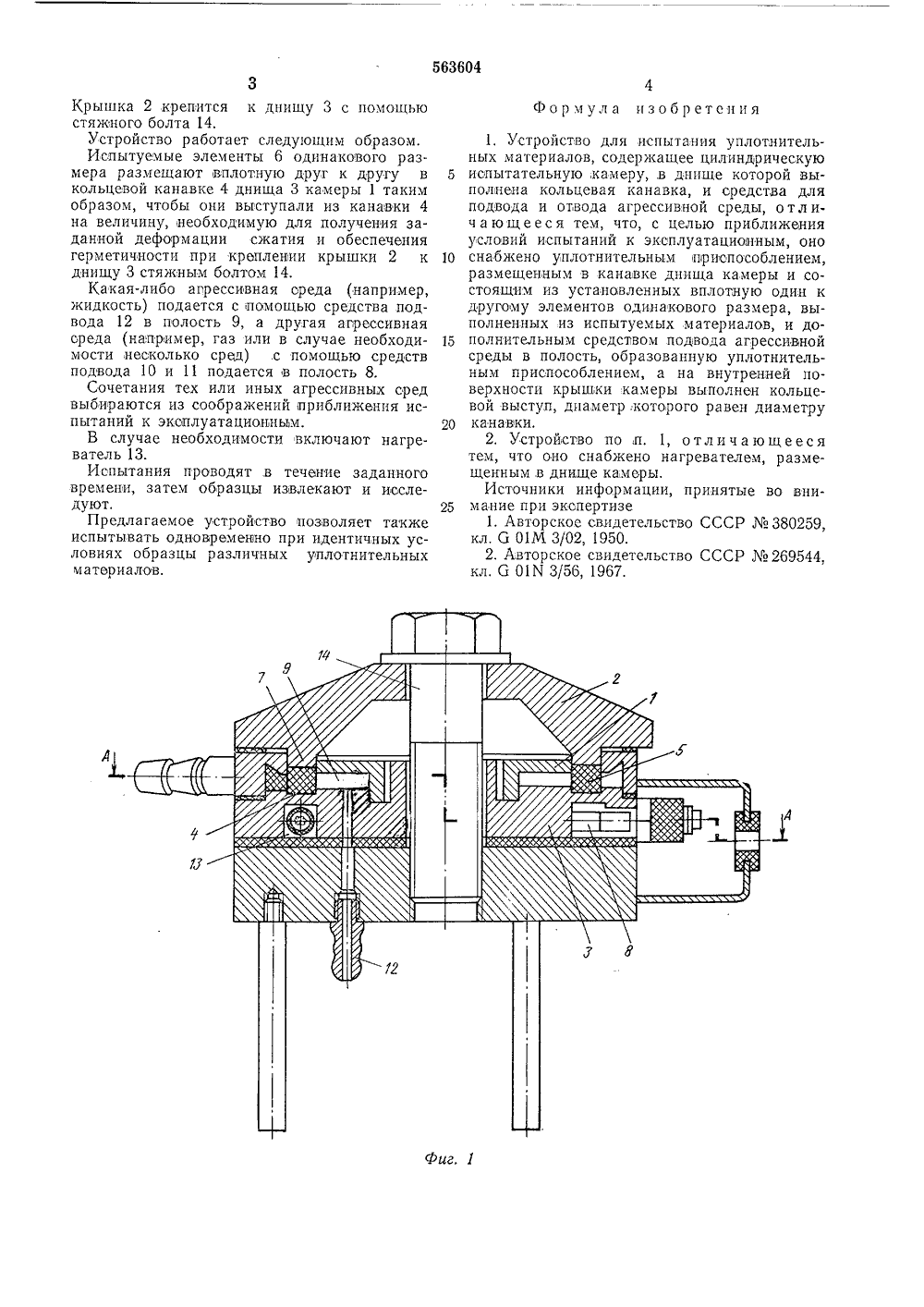

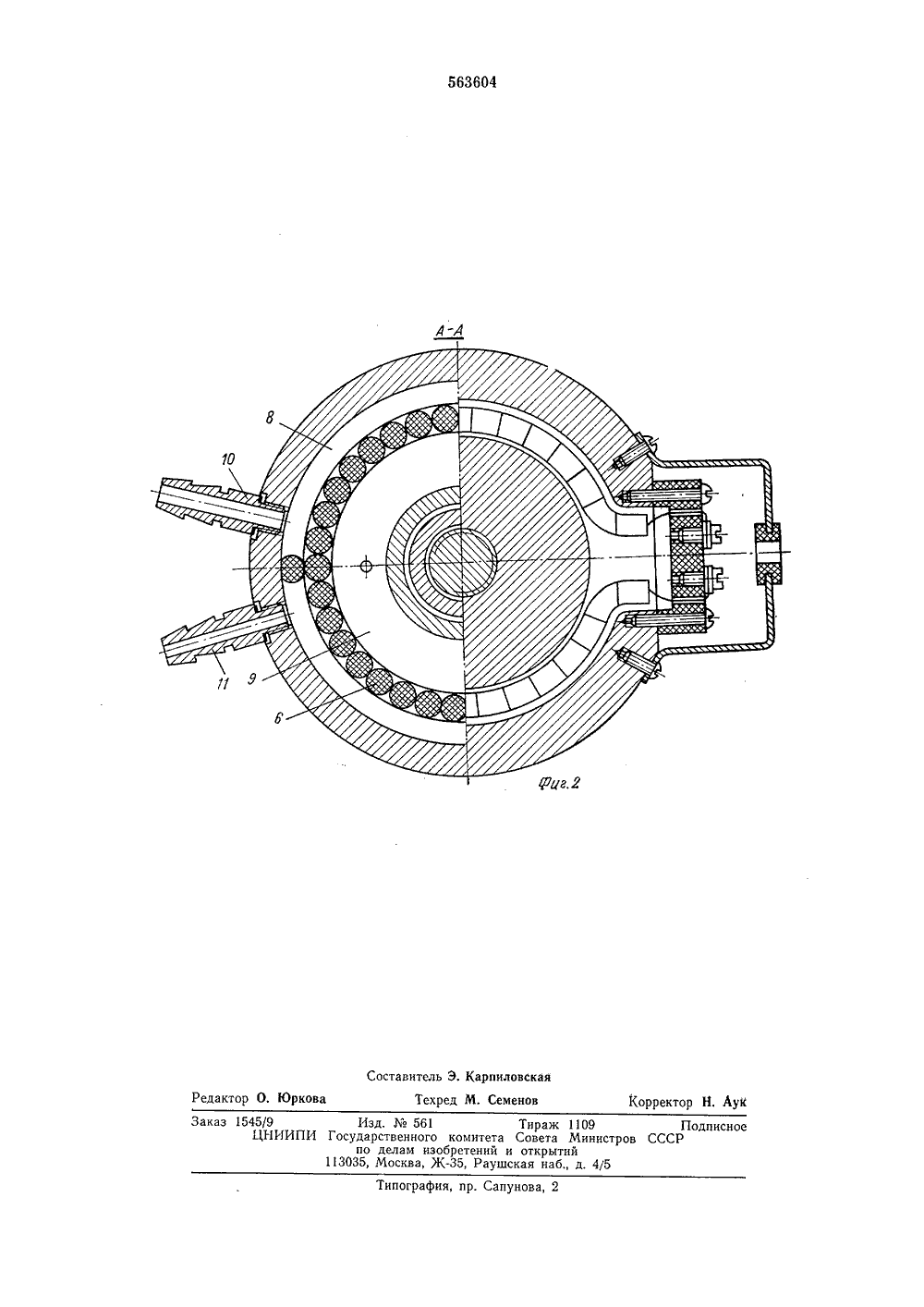

ОПИСАН И Е пц 563604ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕ е ЕЛЬСТВУ Союз Советских Социалистических Республик(51) М. Кл,2 С 01 М 17/00 180216/28 пением заявкис присо осударстаенныи комитетСовета Министров СССРпо делам изооретенийи открытий1 йть Дата опубликования описания 13.07,7 4 Жй 72) Авторы изобретения Вольский, И, Л. Скворцова, Л. В А, А, Рябкин, В. Л. Гололоменский тепловозостроительный Камчатнова, П, В, Молчанов,и В, И, Ивановавод им, В, В, Куйбышева Заявител(54) УСТРОЙСТВО ДЛЯ ИСПЬПАНИЯ УПЛОТНИТЕЛЬНЫХ МАТЕРИАЛОВИзобретение касается испытании уплотнительных материалов, в частности испытаний их под воздействием различных агрессивных сред.Известно устройство для испытания уплотнительных материалов в различных агрессивных средах, содержащее камеру, выполненную в виде двух плит, средства для подвода и отвода агрессивной среды к образцу и нагреватель 1.Однако с помощью такого устройства невозможно испытывать одновременно несколько образцов уплотнительных материалов.Наиболее близким по технической сущности к изобретению является устройство для испытания уплотнительных материалов, содержащее цилиндрическую испытательную камеру, в днище которой выполнена кольцевая канавка, и средства для подвода и отвода агрессивной среды к образцам, размещенным в канавке 2,Недостатком этого устройства является невозможность приближения условий испытания к эксплуатационным из-за того, что на образец может воздействовать только одна какая- либо агрессивная среда.Целью изобретения является приближение условий испытаний,к эксплуатационным.Для этого предлагаемое устройство снабжено уплотнительным приспособлением, размещенным в канавке днища камеры и состоящим из установленных вплотную один к другому элементов одинакового размера, выполненных из испытуемых материалов, и дополнительным средством подвода агрессивной среды в полость, образованную уплотнительным приспособлением, а на внутренней поверхности крышки камеры выполнен кольцевой выступ, диаметр которого равен диаметру 10 канавки.Кроме того, устройство снабжено нагревателем, размещенным в днище камеры.На фиг. 1 изображено предлагаемое устройство, вид спереди; на фиг. 2 - разрез ло 15 А - А на фиг. 1.Устройство содержит цилиндрическую испытательную камеру 1 с крышкой 2, в днище 3 которой выполнена кольцевая канавка 4, в которой размещено уплотнительное приспо собление 5, состояшее из установленныхвплотную друг,к другу элементов 6, выполненных пз испытуемых материалов. На внутренней поверхности крышки 2 камеры 1 выполнен кольцевой выступ 7, диаметр которого равен диаметру кольцевой канавки 4, Уплотнительное приспособление 5 делит пространство камеры 1 на две герметичные полости 8 и 9 к которым подводится и отводится агрессивная среда с помощью средств 10, 11 и 12. В днище 3 размещен также нагреватель 13.563604 3к днищу 3 с помощью Фиг, 1 Крышка 2 крепитсястяжного болта 14.Устройство работает следующим образом.Испытуемые элементы 6 одинакового размера размещают вплотную друг к другу в кольцевой канавке 4 днища 3 камеры 1 таким образом, чтобы они выступали из канавки 4 на величину, необходимую для получения заданной деформации сжатия и обеспечения герметичности при креплении крышки 2 к днищу 3 стяжным болтом 14.Какая-либо агрессивная среда (например, жидкость) подается с,помощью средства подвода 12 в полость 9, а другая агрессивная среда (например, газ или в случае необходимости несколько сред) с помощью средств подвода 10 и 11 подается в полость 8.Сочетания тех или иных агрессивных сред выбираются из соображений лриближения испытаний к эксплуатационным,В случае необходимости включают нагреватель 13.Испытания проводят в течение заданного времени, затем образцы извлекают и исследуют.Предлагаемое устройство позволяет также испытывать одновремевно при идентичных условиях образцы различных уплотнительных материалов. Формула изобретения 1. Устройство для испытания уплотнительных материалов, содержащее цилиндрическую5 испытательную, камерув днище которой выполнена кольцевая канавка, и средства дляподвода и отвода агрессивной среды, отлич а ю щ е е с я тем, что, с целью приближенияусловий испытаний к эксплуатационным, оно10 снабжено уплотнительным приспособлением,размещенным в канавке днища камеры и состоящим из установленных вплотную один кдругому элементов одинакового размера, выполненных нз испытуемых материалов, и до 15 полнительным средством подвода агрессивнойсреды в полость, образованную уплотнительным приспособлением, а на внутренней поверхности крышки камеры выполнен кольцевой выступ, диаметр. которого равен диаметру2 О канавушки.2. Устройство по,п. 1, отличающеесятем, что оно снабжено нагревателем, размещенным в днище казимеры.Источники информации, принятые во вни 25 мание при экспертизе1. Авторское свидетельство СССР Мо 380259,кл, 6 01 М 3/02, 1950,2. Авторское свидетельство СССР Мо 269544,кл. б 01 М 3/56, 1967,563604 Составитель Э. Карпиловская Редактор О, Юркова Корректор Н, АуК Техред М. Семенов Типография, пр. Сапунова, 2 Заказ 1545/9 Изд. М 561 Тираж 1109 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5
