Устройство кодирования речевых сигналов

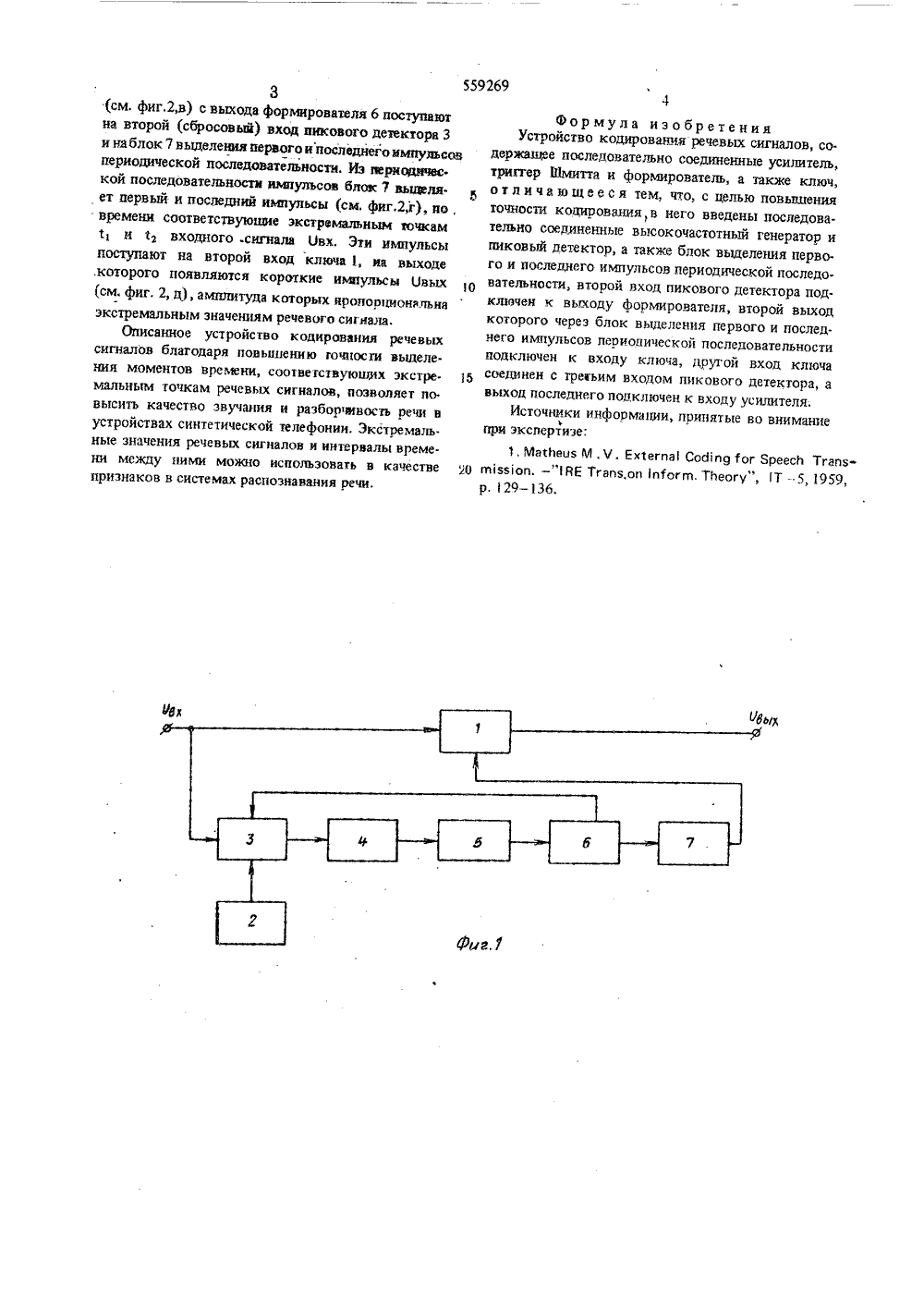

ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СЭИДОЕЛЬЮ" ВУ сСКЩ ;с,а,559269 Своз Советских Социалистицеских Республикосударстванный комитетСовета Министров СССРоо делам изобретенийн отнрытий, Г. Кузнецов 1) Заявитель евский механический инсти 4) УСТРОЙСТВО КОДИРОВАНИЯРЕЧЕВЫХ СИГНАЛОВ(43) Опубликовано 25.05 (4 б) Дата опубликовани ФИзобретение относится к электросвязи и может использоваться для измерения случайных процессов, для компрессии речевых сигналов в системах синтетической телефонии и дпя выделения признаков в системах распознавания речи. бИзвестно устройство кодирования речевых сигналов, содержащее последовательно соедннейные усилитель, триггер Шмитта и формирователь, а так; л ключ 1.Предлагаемое устройство отличается от нэвест ного тем, что для повышения точности кодирования в него введены последовательно соединенные вы. ,сокочастотный генератор и пиковый детектор, а также блок вьщеления первого и последнего нм. пульсов периодической последовательности, Второй 15 вход пикового детектора подключен к выходу формирователя, второй выход которого через блок выделения первого и последнего импульсов нерио.дической последовательности подключен к входу ключа, другой вход ключа соединен с третьим 20 входом пикового детектора, а выход последнего подключен к входу усилителя.На фиг. 1 приведена структурная электрическая схема предлагаемого устройства; на фиг, 2. эпюры напряжений, 25 Устройство кодирования речевых сигналов со. держит ключ 1 и последовательно соединенные высокочастотный генератор 2, пиковый детектор 3, усилитель 4, триггер Шмитта 5, формирователь 6 и блок 7 вьщеления первого и последнего импульсов периодической последовательности, Второй вход пикового детектора 3 подключен к выходу формирователя 6, а выход блока 7 подключен к входу ключа 1, другой вход которого соединен с третьим входом пикового детектора 3.Устройство работает следующим образом, Входной сигнал Овх подается на вход пикового детектора 3, на второй вход которого поступает напряжение высокой частоты от высокочастот, ного генератора 2. Начряженне О, с выхода пиково. го детектора 3 поступает на усилитель 4, В момент времени т соответствующий амплитуде входного сигнала, диод пикового детектора 3 закрывается, запрещая прохождение, высокочастотного на, пряжения. В промежуток времени от т, до т входной сигнал монотонно уменьшается. При этом происходит периодический сброс пикового детектора 3 (см. фиг,2,б),На выходе триггера Шмидта 5 формируется си. нал, запускающий формирователь б. Импчльсы О(см. фиг.2,в) с выхода формирователя 6 поступаютна второй (сбросовый) вход пикового детектора 3и наблок 7 вьщеления первого ипоследнего импульсовпериодической последовательности, Из нериоцичвской последовательности имтульсов блок 7 выдели.ч5ет первыи и последний импульсы (см. фиг,2;г), ло,времени соответствующие экстремальным точками т входного .сигнала Овх. Эти импульсыпоступают на второй вход ключа 1, иа выходе.которого появляются короткие импульсы Овых о(, фиг. 2, ц), амплитуда которых пропорциональна(см, фиг. 2экстремальным значениям речевого сигнала.Описанное устройство коцирования речевыхсигналов благодаря повышению гочпосги выделе.ния моментов времени, соответствующих экстре. 5мальным точкам речевых сигналов, позволяет ло.высить качество звучания и разборчивость речи вустройствах синтетической телефонии, Экстремаль.ные значения речевых сигналов и интервалы време.ни между ними можно использовать в качестве 0признаков в системах распознавания речи,Формула изобретенияУстройство кодирования речевых сигналов, содержащее последовательно соединенные усилитель, триггер Ымитта и формирователь, а также ключ, о т л и ч а ю щ е е с я тем, что, с целью повьппения точности коцирования,в него введены последовательно соединенные высокочастотный генератор и пиковый детектор, а также блок выделения перво.го и последнего импульсов периодической последовательности, второй вход пикового детектора подключен к выходу формирователя, второй выход котооого через блок выделения первого и последнего импульсов периодической последовательности подключен к входу ключа, другой вход ключа соединен с треаьим входом пикового детектора, а выход последнего поцключен к входу усилителя.Источники информации, принятые во вниманиеЪпри экспертизе:1, Мат 1 ем М, Ч. Ехтегпа Сойпд аког ЯреесЬ Тгапзтавоп. -" ВЕ Тгапз,оп п 1 огщ. ТЬеогу", Т - .5, 1959, р, 129-136.559269 д и г и ФигСоставите)н 1: ПогибловТеаред Н, Бабурка Редактор Г. Котельский Корректор 1:, Панн Заказ 1408/102 Тираж 509 Подвесное ЩИИПИ Государственного комитета Совета Министров ГССР по делам изобретений и открытиИ 113035, Москва, Ж 35, Раушская набд. 4/5
