Формирователь импульсов

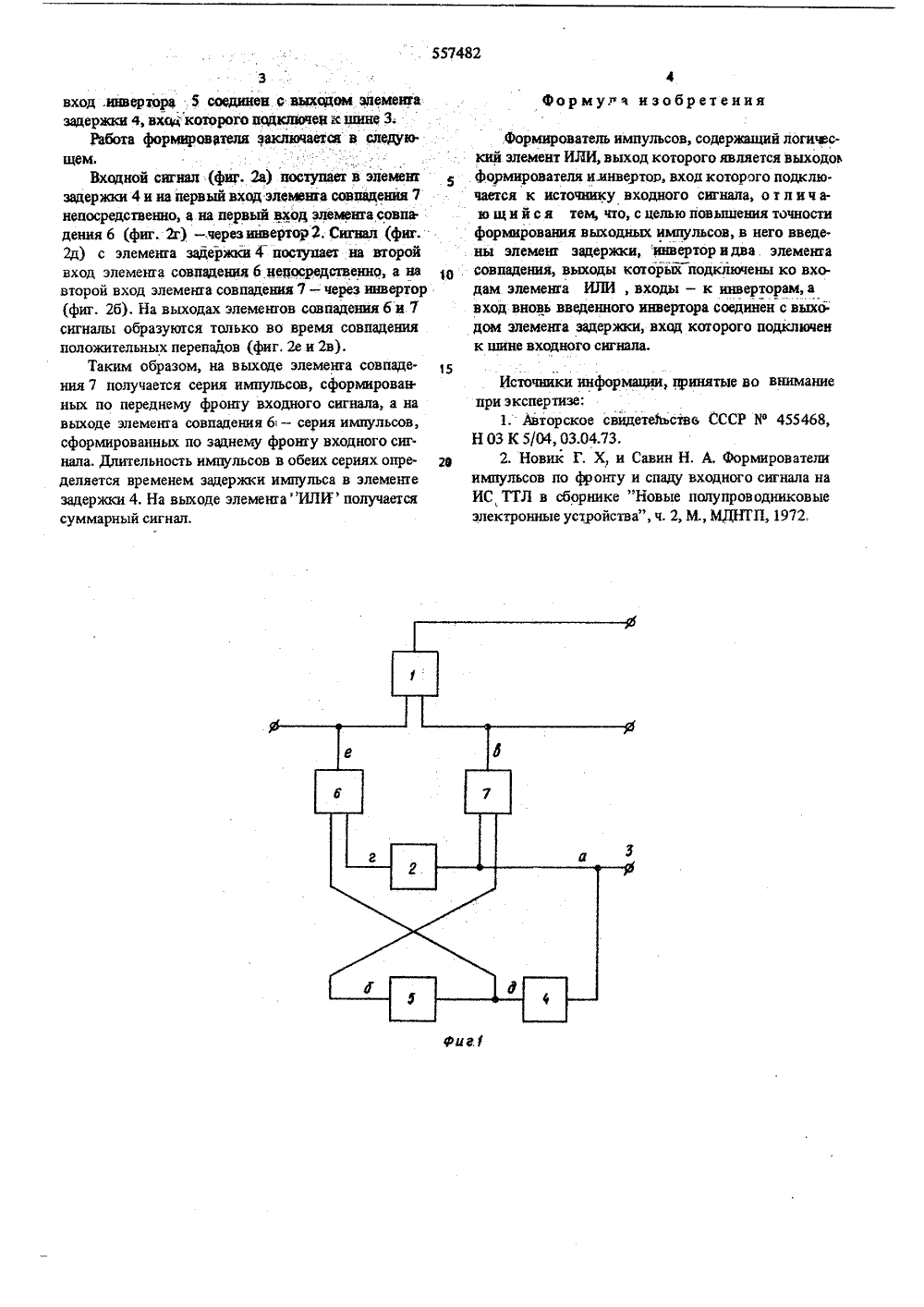

(11) 557482 Союз Советских Социалистических Республик(4 б) Дата опубликования описания 04.08,77 Государственный комитет Совета Министров СССР па делам изобретений и открытий(54) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ чен. Изобретение относится к импульсной технике,может иатользоваться в вычислительной технике для синхронизации систем и для умножения часто.ты.Известен формирователь импульсов, в котороь входные импульсы поступают на первый вход одно.го элемента совпадения непосредственно, а на пер.вый вход другого - через инвертор. Сигналы с элементов совпадения поступают на элемент "ИЛИи далее через элемент задержки - на счетный вход 1 ц триггера, который управляет вторыми входами обоих элементов совпадения, На выходах последних образуются две серии импульсов, сформиро.ванных по переднему и заднему фронту входного сигнала. На выходе элемента ИЛИ получается 15 удвоенная частота 11) . Однако этот формирователь импульсов недосгэ статочно надежен, так как триггер обладает большой чувствительностью к помехам. 26Известен также формирователь импульсов, содержащий логический элемент ИЛИ, выход кото. рого является его выходом, и инвертор, вход которого подключается к источнику входного сигнала т 21 25 Однако этот формирователь недостаточно тоЦель изобретения - йовышение точности формирования выходных импульсов,Это достигается тем, что в формирователь импульсов, содержащий логический элемент ИЛИ, выход которого является его выходом, и инвертор, вход которого подключается к источнику входного сигнала, введены элемент задержки, инвертор и дваэлемента совпадения, выходы которых подключены ко входам логического элементаИЛИ, входы - к инверторам, а вход вновь введенногоинверторасоединен с выходом элемента задержки, вход которого подключен к шине входного сигнала.На фиг. 1 представлена функциональная схема устройства, на фиг, 2 - временная диаграмма, поясняющая его работу.Фомирователь импульсов содержит элемент ИЛИ1, выход которого является выходом фор мирователя, инветор 2, вход которого подключается к шине 3 источника входного сигнала, элемент зеггержки 4, инветор 5 и элементы совпадения 6 и 7. Выходы последних соединены со входами элемента ИЛИ1, входы - с инверторами 2 и 5, аЭвход,инвертора 5 соединен с выходом элеменга задержки 4, вхоМ которого подключен к шине 3;Работа формирователя закаочается в следую. щем.Входнои сигнал (фиг. 2 а) поступает в элемент задержки 4 и на первый вход элемента совпадения 7 непосредственно, а на первый вход элемента совпа дения 6 (фиг, 2 г) - через инвертор 2. Сигнал (фиг.2 д) с элемента задержки 4 поступает на второй вход элемента совпадения б непосредственно, а на 1 О второй вход элемента совпадения 7 - через инвертор (фиг. 2 б), На выходах элементов совпадения б и. 7 сигналы образуются только во время совпадения положительных перепадов (фиг. 2 е и 2 в).Таким образом, на выходе элеменга совпадения 7 получается серия импульсов, сформирован.ных по переднему фронгу входного сигнала, а на выходе злеменга совпадения 6 - серия импульсов, сформированных по заднему фронгу входного сигнала, Длительность импульсов в обеих сериях опре- щ делается временем задержки импульса в элементе задержки 4, На выходе элемента "ИЛИ" получается суммарный сигнал. Формулч изобретения.Формирователь импульсов, содержащий логический элемент ИЛИ, выход которого является выходоь Формирователя и инвертор, вход которого подключается к источнику входного сигнала, от личаю щ и й с я тем, что, с целью повышения точности формирования выходных импульсов, в него введены элеменг задержки, тор и два элеменга совпадения, выходы которых подключены ко входам элеменга ИЛИ, входы - к инверторам, а вход вновь введенного инвертора соединен с выхо" дом элемента задержки, вход которого подключен к шине входного сигнала.Источники информации, принятые во внимание при экспертизе:1. Авторское свидетйъствь СССР М 455468, Н 03 К 5/04, 03,04,73.2, Новик Г, Х, и Савин Н. А, Формирователи импульсов по фронту и спаду входного сигнала на ИС, ТТЛ в сборнике "Новые полупроводниковые электронные устройства", ч. 2, М., МДНТП, 1972,557482 фиг.2 Составитель С, ЛукинскаяТехред 3. фанта Редактор Б, федотов корректор В. Мельиввенко Заказ 1109/64 филиал ППП " Патент ", г. Ужгород, ул. Проектная, 4 Тираж гоб 5 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5
