Сепаратор

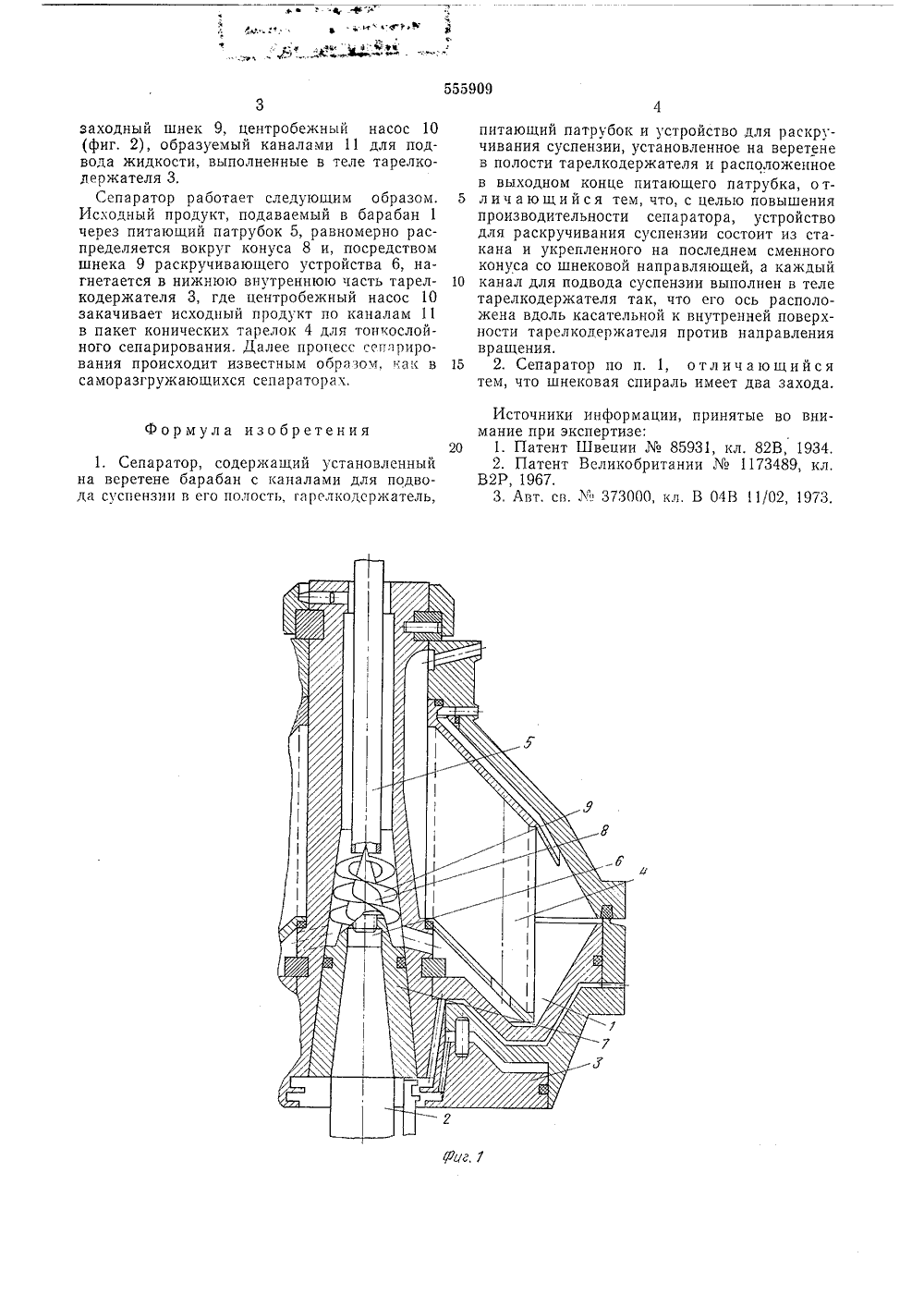

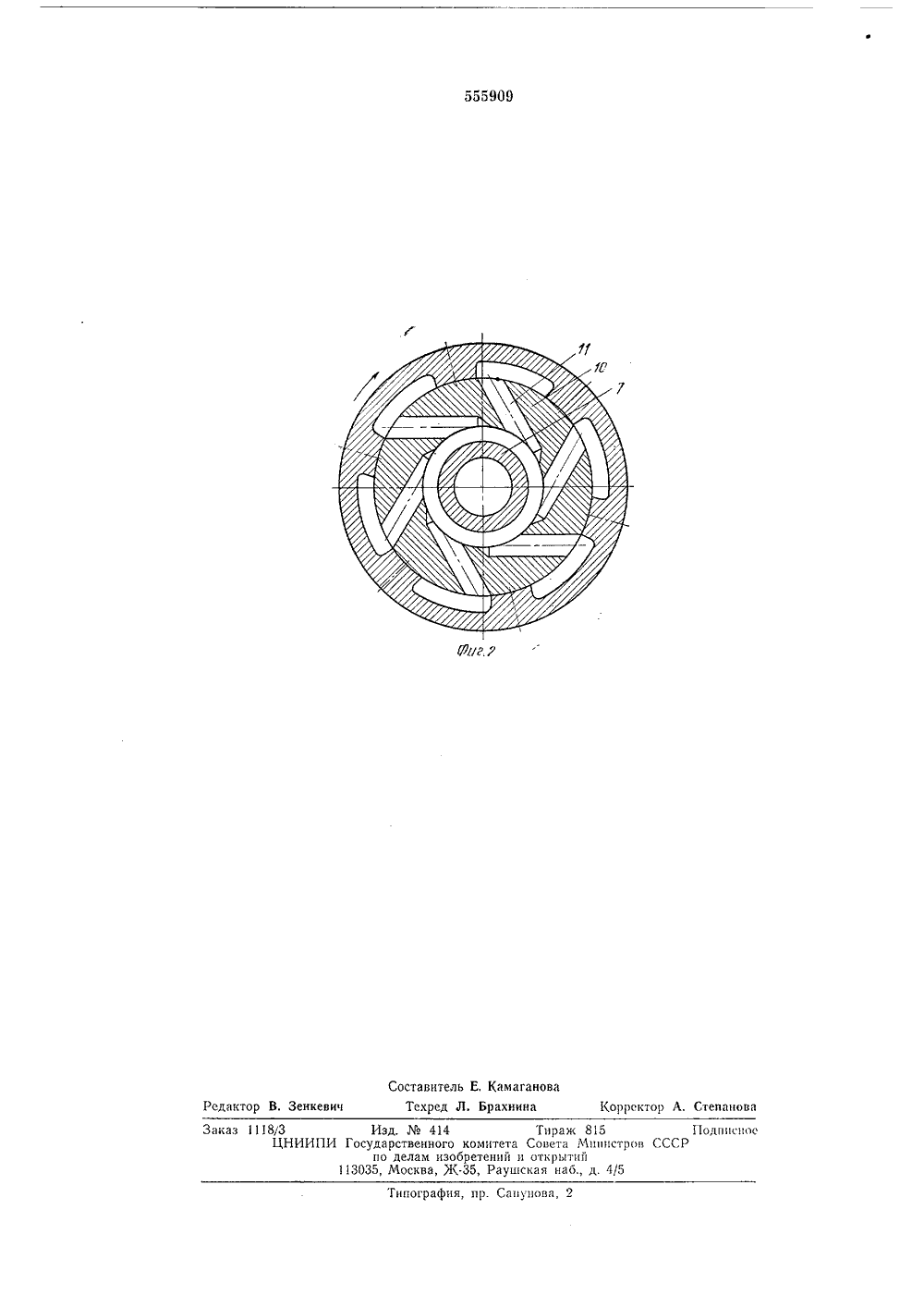

ЮЮютотФ и чф вОоеюВт Г 44 О П И С А Н И Е 1 и 1555909ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистических Республик(23) ПриоритетОпубликовано 30,04.77, Бюллетень М 16Дата опубликования описания 31.05.77 Государстеенный камит Совета Министров ССС по.делам изобретениии открытий72) Авторы изобретенп В. Земсков, В, Г. Мелихов, Л. Н. Исраилов Махачкалинский завод сепаратор(54) СЕПАРАТ Изобретение относится к технологическому оборудованию для пищевой промышленности, а именно к центробежным сепараторам.Известен сепаратор, включающий вертикально установленный барабан, питающий патрубок и тарелкодержатель, на внутренней поверхности которого имеются радиальные ребра для подачи исходного продукта в рабочее пространство барабана 1.Недостатком этого сепаратора является преждевременное выделение в полости тарелкодержателя, около ребер, осадка, что уменьшает пропускную способность сепаратора и вызывает перелив продукта из барабана.Более современной конструкцией является сепаратор, в полости тарелкодержателя которого установлен центрициклон 2.Однако установка центрициклона требует существенного увеличения внутренней полости тарелкодержателя за счет рабочего пространства барабана, что снижает производительность сепаратора.Известен также сепаратор, содержащий установленный на веретене барабан с каналами для подвода суспензии в его полость, тарелкодержатель, питающий патрубок, и устройство для раскручивания суспензии, установленное на веретене в полости тарелкодержателя 31.Указанный сепаратор является наиболее близким техническим решением к описываемому изобретению по технической сущностии достигаемому результату.Недостатками его являются интенсивноесоударение жидкости о лопатки устройства5 для раскручивания суспензии и измельчениедисперсной фазы, а также перелив продуктаиз барабана, что снижает производительностьсепаратора.С целью устранения указанных недостатков10 и повышения производительности, в предлагаемом сепараторе устройство для раскручивания суспензии состоит нз стакана и укрепленного на последнем сменного конуса сошнековой направляющей, а каждый канал15 для подвода суспензии выполнен в теле тарелкодержателя так, что его ось расположена вдоль касательной к внутренней поверхости тарелкодержателя против направлениявращения, при этом шнековая спираль имеет20 более одного захода,На фиг. 1 схематично изображен вертикальный разрез сепаратора; на фиг. 2 - горизонтальный разрез по каналам для подвода жидкости.25 Сепаратор содержит барабан 1, установленный на веретене 2, Барабан включает тарелкодержатель 3 с пакетом конических тарелок4, питающий патрубок 5, устройство 6 дляраскручивания и подачи жидкости в барабан,30 включающее корпус 7, сменный конус 8, двухзаходный шнек 9, центробежный насос 10 (фиг, 2), образуемый каналами 11 для подвода жидкости, выполненные в теле тарелкодержателя 3,Сепаратор работает следующим образом. Исходный продукт, подаваемый в барабан 1 через питающий патрубок 5, равномерно распределяется вокруг конуса 8 и, посредством шнека 9 раскручивающего устройства 6, нагнетается в нижнюю внутреннюю часть тарелкодержателя 3, где центробежный насос 10 закачивает исходный продукт по каналам 11 в пакет конических тарелок 4 для тонкослойного сепарирования. Далее процесс сепарирования происходит известным образом, ак в саморазгружающихся сепараторах,формула изобретения1. Сепаратор, содержащий установленный на веретене барабан с каналами для подвода суспензии в его полость, гарслкодсржатель,питающий патрубок и устройство для раскручивания суспензии, установленное на веретене в полости тарелкодержателя и расположенное в выходном конце питающего патрубка, от л и ч а ю щ и й с я тем, что, с целью повышенияпроизводительности сепаратора, устройство для раскручивания суспензии состоит из стакана и укрепленного на последнем сменного конуса со шнековой направляющей, а каждый 10 канал для подвода суспензии выполнен в телетарелкодержателя так, что его ось расположена вдоль касательной к внутренней поверхности тарелкодержателя против направления вращения.15 2, Сепаратор по п. 1, отличающийсятем, что шнековая спираль имеет два захода,Источники информации, принятые во внимание при экспертизе:20 1. Патент Швеции М 85931, кл. 82 В, 1934. 2. Патент Великобритании Мо 1173489, кл, В 2 Р, 1967. 3, Авт. св. У 373000, кл, В 04 В 11/02, 1973.555909 Составитель Е. Камаганова Техред Л. Брахнина Корректор А. Степанова Редактор В, Зенкевич Типография, пр. Сапунова, 2 Заказ 1118/3 Изд. Юо 414 Тираж 815 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5
