Фундамент здания, сооружения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 553334
Автор: Головин
Текст

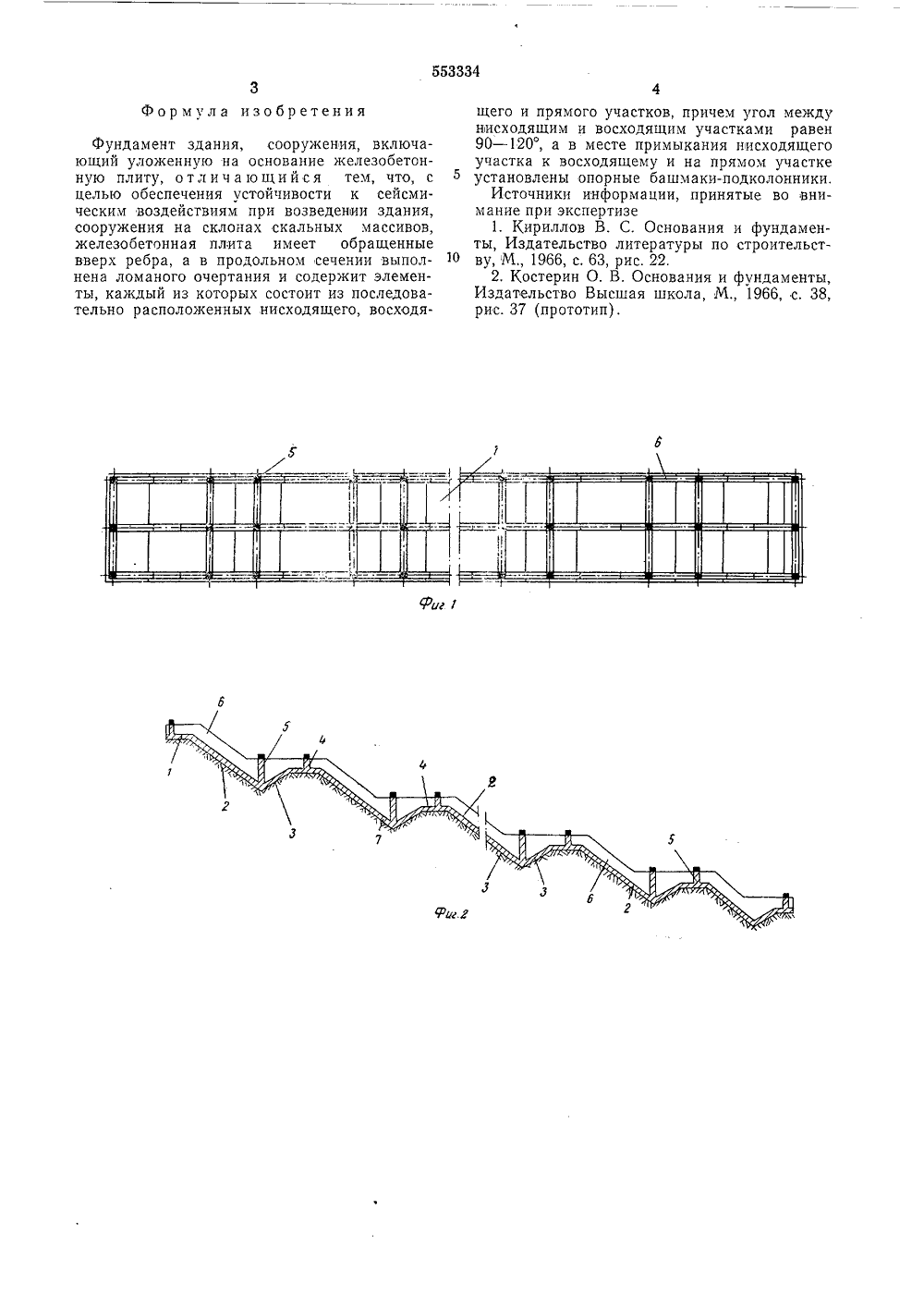

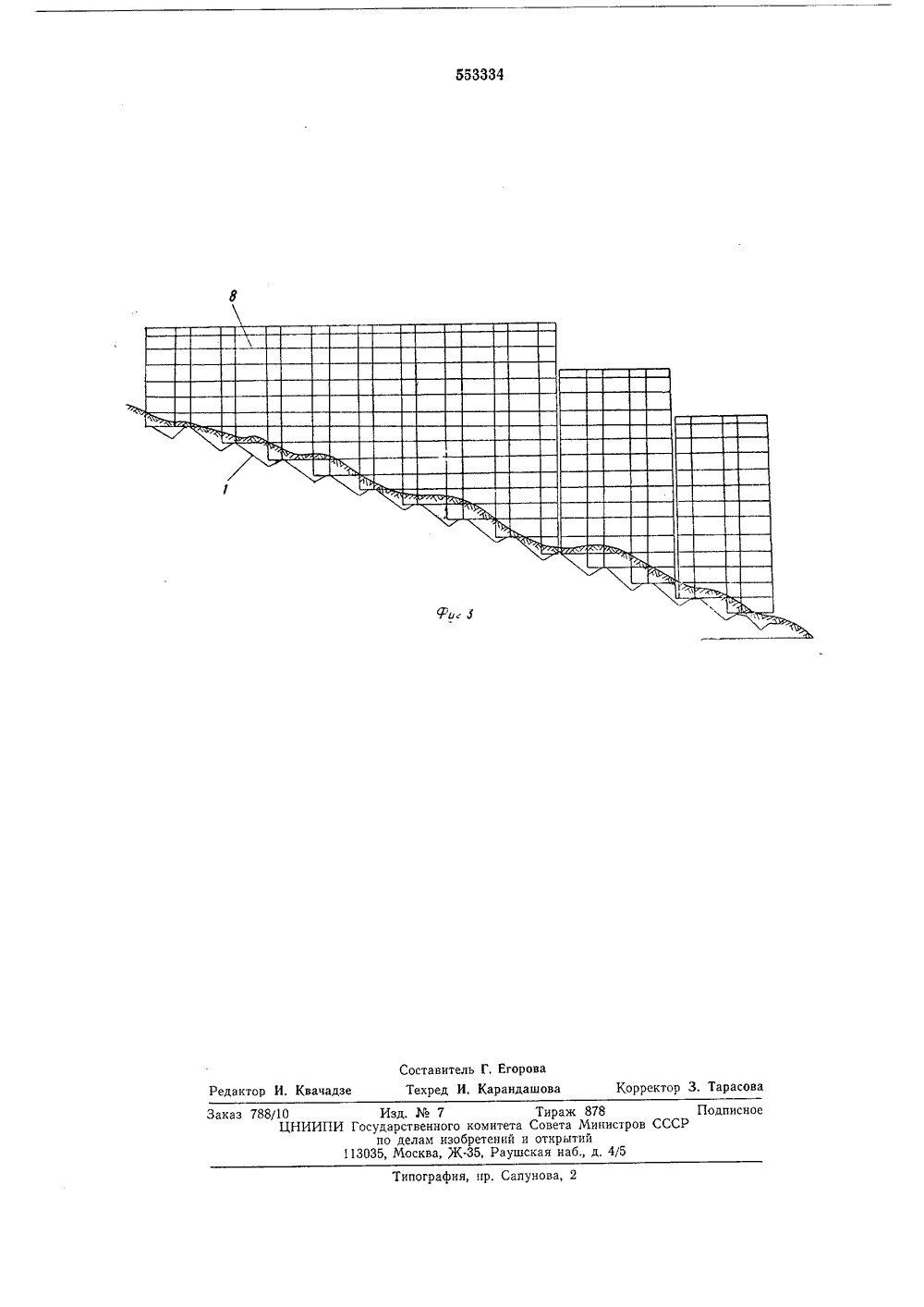

(1,) 55 Я 34 Союз Советских Соцналнстнцескнх Республнк(23) ПриоритетОпубликовано 05.04.7Дата опубликования осударственныи комитетСовете Министров СССРно дедам, изооретенийи открытий 24. 1,59.14088,8)(71) Заявитель О. П. Головинбилисский зональный научно-исследовател оектный институт типового и эксперимент проектирования жилых и общественных зда кии льного й НИЯ СОО(54) ФУНДАМЕНТ ЗД Изобретение относится к области строительства жилых и общественных зданий, возводимых в сейсмических районах и, главным образом, на склонах скальных массивов.Известен фундамент здания, сооружения, возводимого на скальном основании, подошва которого выполнена наклонной 1.Недостатком этого фундамента является ограничение его применения и невозможность передачи на основание больших давлений,Наиболее близким по своей технической сущности является фундамент, включающий уложенную на основание железобетонную плиту 2.Недостатком указанного фундамента является обязательное создание горизонтальных площадок с последующим закреплением откосов и его неустойчивость при сейсмических воздействиях.Цель изобретения - обеспечение устойчивости к сейсмическим воздействиям при возведении здания, сооружения на склонах скальных массивов.Эта цель достигается тем, что железобетонная плита имеет обращенные вверх ребра, а в продольном сечении выполнена ломаного очертания и содержит элементы, каждый из которых состоит из последовательно расположенных иисходящего, восходящего и прямого участков, причем угол между восходящим и нисходящим участками равен 90 - 120, а в месте примыкания нисходящего участка к восходящему и на прямом участке установлены опорные башмаки.5 На фиг. 1 изображена железобетонная плита в плане; на фиг. 2 - фундамент, разрез по продольной оси здания; на фиг, 3 - пример посадки фундамента каркасного здания,Фундамент содержит железобетонную пли ту 1, состоящую из нисходящих участков 2,восходящих участков 3, прямых участков 4, опорных башмаков 5 и ребер 6 жесткости.Несущий верхний слой предварительно снимается до залегания коренных пород 7, затем 15 производятся работы по подготовке скальногооснования под железобетонную плиту, причем скальное основание повторяет конфигурацию восходящих, нисходящих и прямых участков.После установки арматурных каркасов произ водится заливка бетоном железобетоннойплиты 1 одновременно с опорными башмаками 5. По завершении работ по выполнению фундамента производится монтаж сборного железобетонного каркаса 8.25 Применение данного фундамента исключает подрезку вышележащих пластов прн мощной напластованной структуре скальных откосов (ориентация пластов совпадает с падением рельефа), кроме того, создается устойчи- ЗЭ вость здания к сейсмическим воздействиям,553334 Фиг 1 Формула изобретения Фундамент здания, сооружения, включающий уложенную на основание железобетонную плиту, отличающийся тем, что, с целью обеспечения устойчивости к сейсмическим воздействиям при возведении здания, сооружения на склонах скальных массивов, железобетонная плита имеет обращенные вверх ребра, а в продольном сечении выполнена ломаного очертания и содержит элементы, каждый из которых состоит из последовательно расположенных нисходящего, восходящего и прямого участков, причем угол между иисходящим и восходящим участками равен 90 - 120, а в месте примыкания иисходящего участка к восходящему и на прямом участке установлены опорные башмаки-подколонники.Источники информации, принятые во внимание при экспертизе1. Кириллов В. С, Основания и фундаменты, Издательство литературы по строительству, М 1966, с. 63, рис. 22.2, Костерин О. В. Основания и фундаменты, Издательство Высшая школа, М., 1966, с. 38, рис. 37 (прототип).Заказ 788/10 Изд.7 Тираж 878 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж.35, Раушская наб., д, 4/5 Типография, пр, Сапунова, 2
СмотретьЗаявка
2170130, 02.09.1975
ТБИЛИССКИЙ ЗОНАЛЬНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И ПРОЕКТНЫЙ ИНСТИТУТ ТИПОВОГО И ЭКСПЕРИМЕНТАЛЬНОГО ПРОЕКТИРОВАНИЯ ЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИЙ "ТБИЛЗНИИЭП"
ГОЛОВИН ОЛЕГ ПЕТРОВИЧ
МПК / Метки
МПК: E02D 27/34
Метки: здания, сооружения, фундамент
Опубликовано: 05.04.1977
