Триггер

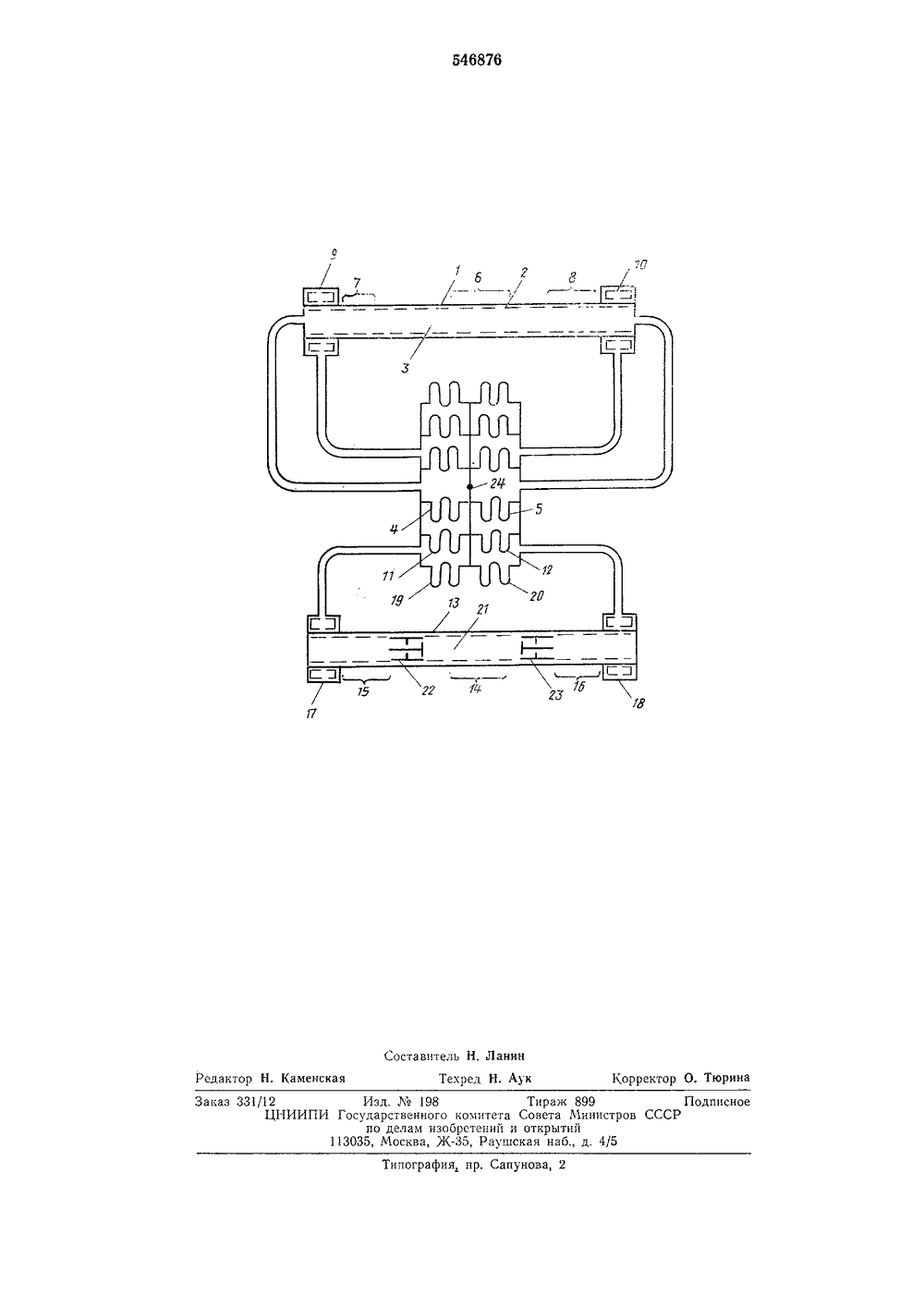

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ п) 546876 Союз Советских Социалистических Республикоединением заявкис Совета Министров СССР 53) УДК 621-525(088.8) ець.77, Бюл убликовано 1 ретени о дела ковани описания 17.03.7 и открыт та оп 72) Автор О,А. Ше изобретени Заявитель 54) ТРИГГЕР государственный комитет (23) Приоритет Изобретение относится к конструктивным элементам пневматических цифровых вычислительных машин и может быть использовано в системах автоматизации тепловых процессов.Известны триггеры с двумя входами, содержащие узел памяти и переключатель, построенные на пневматических элементах.Наиболее близким техническим решением является триггер, содержащий узел памяти, выполненный в виде тепловой трубы, на концах которой установлены два термобаллона, переключатель, выполненный в виде дополнительной тепловой трубы, на концах которой установлены два дополнительных термобаллона, три коаксиально расположенных силь- фона с общим подвижным дном, полости между которыми соединены с соответствующими полостями тепловых труб и термобаллонов, входные каналы и выходные каналы, размещенные па крайних участках тепловой трубы узла памяти.Известный триггер обеспечивает переключение двух взаимоинверсных выходных тепловых каналов при подаче тепловых импульсов на один общий вход. При необходимости построить триггер с двумя входами схема его сильно усложняется.Целью изобретения является упрощение конструкции триггера. Для этого в полости дополнительной тепловой трубы встречно установлены два обратных клапана, крайние участки этой тепловой трубы подключены к первому п второму вход ным каналам триггера, а средний участокмежду обратными клапанамп подключен к третьему входному канал.,На чертеже приведена схема предлагаемоготр иггер а.О Узел памяти выполнен в виде тепловой трубы 1, на внутренней поверхности которой расположена капиллярная система 2, заполненная теплоносителем. Полость 3 тепловой трубы 1 соединена с полостями коаксиально рас положенных сильфонов 4 п 5. Средний участок 6 тепловой трубы 1 подключен к источнику тепла. К крашшм участкам тепловой трубы 1 подключены взаимопнверсцыс выходные тепловые каналы 7, 8 п тсрмобаллоны 9 О и 10, которые соединены с полостями коакспальных спльфонов 11 и 12. Переключатель выполнен в виде дополнительной тепловой трубы 13, на внутренней поверхности которой расположена каппллярная система, заполненз ная теплоносителем. К среднему участку тепловой трубы 13 подключен входной канал синхронизации 14. К, крайним участкам тепловой трубы 13 подключены входные каналы 15, 16 и дополнительные термобаллоны 17 и 18, ко торые соединены с полостями коакспальных5 10 15 20 25 30 35 40 45 50 55 сильфонов 19 и 20, В полости 21 тепловой трубы 13 установлены два обратных клапана 22 и 23. Тепловая труба 1 и термобаллоны 9, 10, 17 и 18 заполнены инертным газом, а полости коаксиально расположенных сильфонов имеют общее подвижное дно 24.Устройство работает следующим образом.Источник тепла, подключенный к участку 6, нагревает его до определенной температуры, благодаря чему теплоноситель, заполняющий капиллярную систему 2, испаряется, а его пары частично заполняют полость 3 тепловой трубы 1, Крайние участки полости 3, охватываемые взаимоинверсными выходными каналами 7, 8 и термобаллонамп 9, 10, остаются заполненными инертным газом, Теплоперенос в крайние участки тепловой трубы 1 отсутствует, термобаллоны 9 и 10 остаются холодными, тепловые сигналы на выходные каналы 7 и 8 пе поступают.При подаче сипхрснизирующего теплового сигнала участок 14 тепловой трубы 13 нагревается до определенной температуры, благодаря чему теплоноситель, заполняющий капиллярную систему, испаряется, а его пары заполняют полость 21 тепловой трубы 13 в промежутке между обратными клапанами 22 и 23, создавая избыточное давление, запирающее клапаны. В этом случае при подаче входного информационного теплового сигнала на один из входных каналов триггера, например на канал 15, происходит нагрев термобаллона 17. Давление в нем повышается и передается в полость сильфона 19,Сильфоны 4, 11 и 19 растягиваются, а силь- фоны 5, 12 и 20 сжимаются. Давление инертного газа в сильфоне 4 падает, благодаря чему инертный газ вытесняется парами теплоносителя из левого крайнего участка полости 3 тепловой трубы 1 в полость сильфона 4, Одновременно пары теплоносителя переносятся из участка б в область выходного канала 7 и термобаллопа 9, где происходит их конденсация. Конденсат по капиллярной системе 2 возвращается в участок 6, Одповременно производится передача тепла из участка 6 к выходному каналу 7. На выходном канале 7 появляется тепловой сигнал, При этом нагревается и термобаллон 9, давление в нем повышается и передается в полость сильфона 11. Давление в сильфоне 11 возрастает и удерживает подвижное основание 24 в правом полон(енин, после чего информационный тепловой сигнал может быть снят со входа 15, В результате тепловой сигнал на выходном канале 7 сохраняется до подачи очередного информационного теплового сигнала на другой входной капал 16. После снятия теплового сигнала со входного канала 15 термобаллон 17 охлаждается, а давление в нем и в сильфоне 19 падает.При подаче теплового сигнала на входной канал 16 происходит нарев термобаллона 18. Давление в нем повышается, сильфоны 5, 12 и 20 растягиваются, а сильфоны 4, 11 и 19 сжимаются. Инертный газ вытесняется из сильфона 4 в левый крайний участок полости 3 тепловой трубы 1, а пары теплоносителя вытесняют инертный газ из ее правого крайнего участка в спльфон 5. Тепловой сигнал переключается с выходного канала 7 на второй выходной канал 8.При снятии синхронпзирующего теплового сигнала участок 14 находится в охлажденном состоянии, в результате чего при подаче информационных тепловых сигналов на входные каналы 15 или 16 пары теплоносителя во входных каналах открывают обратные клапаны 22 и 23, переносятся в средний участок полости 21 тепловой трубы 13 и конденсируются в пем, сбрасывая при этом все тепло, подводимое ко входным каналам 15 и б. Термобалло:,ы 17 и 18 практически не нагреваются, а переключение триггера не происходит.Технико-экономический эффект достигается за счет уменьшения аппаратурных затрат при использовании устройства в системах управления,Фор мула изобретенияТриггер, содержащий узел памяти, выполненный в виде тепловой трубы, па концах которой установлены два термобаллона, переключатель, выполненный в виде дополнительной тепловой трубы, на концах которой установлены два дополнительных термобаллона, и три (оакспально располон(енных сильфона с общим подвижным дном, полости между которыми соединены с соответствующими полостями тепловых труб и термобаллонов, входные каналы и выходные каналы, размещенные на крайних участках тепловой трубы узла памяти, отличающийся тем, что, с целью упрощения триггера, в полости дополнительной тепловой трубы встречно установлены два обратных клапана, крайние участки тепловой трубы подключены к первому и второму входным каналам, а средний участок между обратными клапанами подключен к третьему ьходпому каналу.Составитель Н, ЛанинТехред Н. АукРедактор Н. КаменскаяКорректор О. ТюринаЗаказ 331/12 Изд. Ла 198 Тираж 899 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5 Типография, пр. Сапунова, 2
