Способ разработки слабых неустойчивых руд

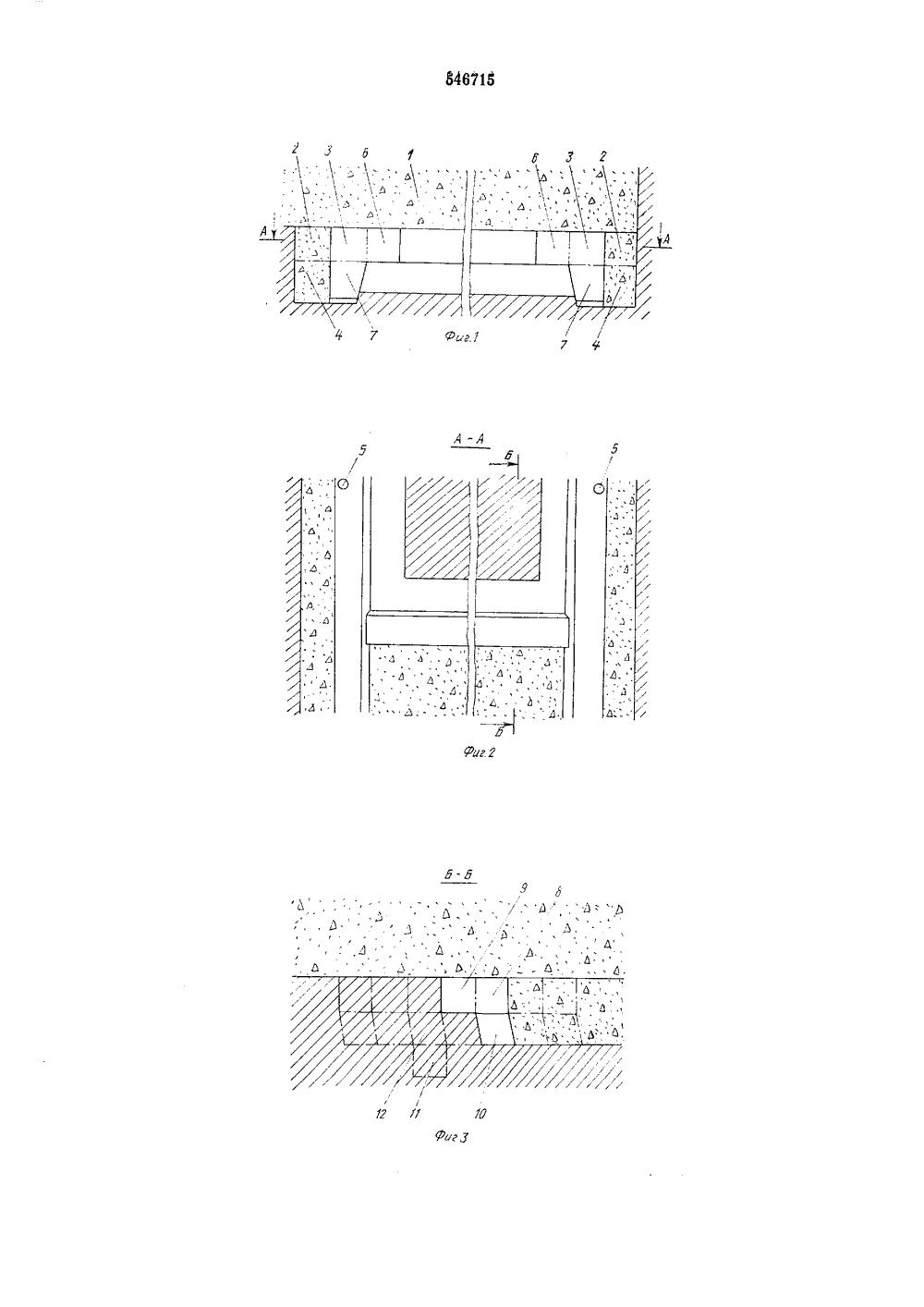

ОПИСАНИЕИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 011 546215 Союз Советских Социалистических Республик) М. Кл. Е 21 С 41 06 Государственный комитет Совета Министров СССР 23) ПриоритетОпубликовано(72) Авторы изобретения (71) Заявитель Л. Требуков, В, В. Карякин и С. Г, Лейзеровичаучно-исследовательский институт по проблемам рской магнитной аномалии им. Л. Д, Шевякова 54) СПОСОБ РАЗРАБОТ Изобретение относится к области горного дела и может быть использовано при подземной разработке полезных ископаемых в сложных горно-технических условиях.Известен способ разработки слабых неустойчивых руд горизонтальными слоями сверху вниз с твердеющей закладкой выработанного пространства. Недостатком этого способа является недостаточная эффективность добычи полезных ископаемых. 10В целях устранения указанного недостатка по предлагаемому способу очистную выемку производят подвиганием забоя в горизонтальном и вертикальном вниз направлениях, а затем производят закладку на величину двух 15 слоев по вертикали с уплотнением закладки в нижнем слое и оставлением в верхнем слое опережающей заходки для повторения цикла.На фиг. 1 показан вертикальный разрез месторождения; на фиг. 2 - разрез по А - А на 20 фиг. 1; на фиг, 3 - разрез по Б - Б на фиг. 2.Кровлю первого обрабатываемого слоя 1 при неустойчивых породах создают из бетона или твердеющей закладки. Обрабатываемый участок месторождения разбит на панели. 25 Вдоль каждой панели проходят две слоевые выработки 2 на расстоянии, равном ширине панели.После проходки слоевых выработок 2 производят увеличение цх сечения до Г-образной 30 ЫХ НЕУСТОЙЧИВЫХ Р формы за счет подвиганпя забоя в горизонтальном и вертикальном вниз направлениях (слоевые выраоотки 3 и 4) с доставкой руды до фланговых восстающих 5. При недостаточной устойчивости рудных или породных боковых стенок при удвоении высоты забоя производят заполнение слоевых выработок 2 и 4 твердеющей закладкой с уплотнением нижнего слоя (слоевые выраоотки 4) навесными вибраторами, перемещаемыми самоходными машинами, движущимися по почве выработок 3. В результате проделанных операций борт вновь созданных слоевых выработок 3 будет образован затвердевшей уплотненной закладкой. В дальнейшем из слоевых выработок 3 производят уширение в горизонтальной и вертикальной плоскостях на участках слоевых выработок б и 7. Таким образом панель подготавливают к обработке.Очистная выемка начинается с проведения разрезной выработки 8, размещаемой перпендикулярно слоевым. Затем в разрезной выработке 8 начинают отработку вертикального забоя (боковой стенки) с подвиганием его в горизонтальном направлении на величину, равную ширине разрезной выработки 9. После отработки разрезной выработки 9 отрабатывают почву разрезной выработки 8 с подвиганпем забоя в вертикальной плоскости. В результате выполнения этих операций, аналогич10 15 20 25 30 пых операциям по расширению слоевых выработок, образуется сдвоенная по высоте лава с опережающим верхним забоем,Затем производят установку опалубки в верхнем опережающем забое разрезной выработки 9, подачу закладки по вертикали на два слоя (выработки 8, 10), принудительное ее уплотнение в нижнем слое (выработка 10), Для полноты заполнения закладной выработки задают продольный уклон, Далее цикл очистной выемки повторяется из незаложенной разрезной выработки 9.После отработки всей панели между слоевыми выработками 3 и 7 устанавливают перекрытие, затем слоевые выработки 3 и 6 заполняют закладкой. Проходку слоевых выработок следующего сдвоенного слоя начинают с углубления выработок 7. В дальнейшем полностью повторяются те же операции, что при проходке выработок верхнего слоя.Очистную выемку нижележащего сдвоенного слоя проводят аналогично и начинают с проведения разрезной выработки 11 из одной незаложенной выработки, например 12.Соотношение размеров секций верхнего и нпжнего слоев определяют на основе габаритов рабочего оборудования и устойчивости руды и закладочного массива,В качестве основного унифицированного средства механизации при разработке слабых руд предлагаемым способом можно использовать мощнь 1 й бульдозер с навесным рыхлйтелем, Он позволяет производить как разработку руды в сдвоенной лаве в двух взаимоперпендикулярных плоскостях, так и доставку ее на небольшие расстояния до рудоспусков или слоевых выработок. При производстве закладочных работ бульдозер используется для перемещения навесных впбраторов, для перестановки инвентарной опалубки, растягивания металлической сетки, укладываемой по почве закладываемого слоя, и т. д.При добыче крепких руд описанный способ разработки слоя применяют в сочетании с буровзрывными работами,Формула изобретения Способ разработки слабых неустойчивых руд горизонтальными слоями сверху вниз с твердеющей закладкой выработанного пространства, отличающийся тем, что, с целью повышения эффективности добычи, очистную выемку производят подвиганием забоя в горизонтальном и вертикальном вниз направлениях, а затем производят закладку на величину двух слоев по вертикали с уплотнением закладки в нижнем слое и оставлением в верхнем слое опережающей заходки для повторения цикла.
