Устройство для возведения в квадрат интеграла функции

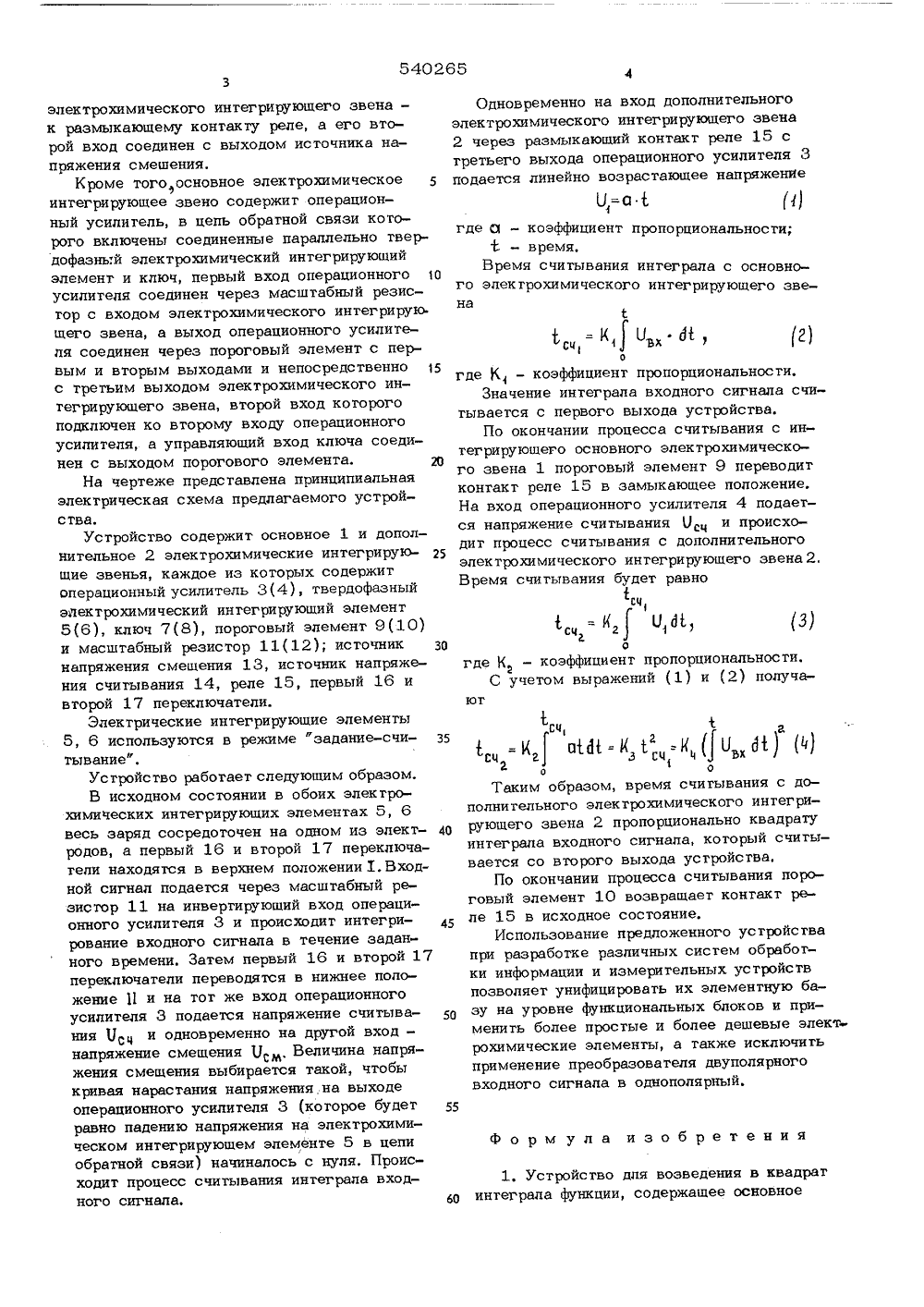

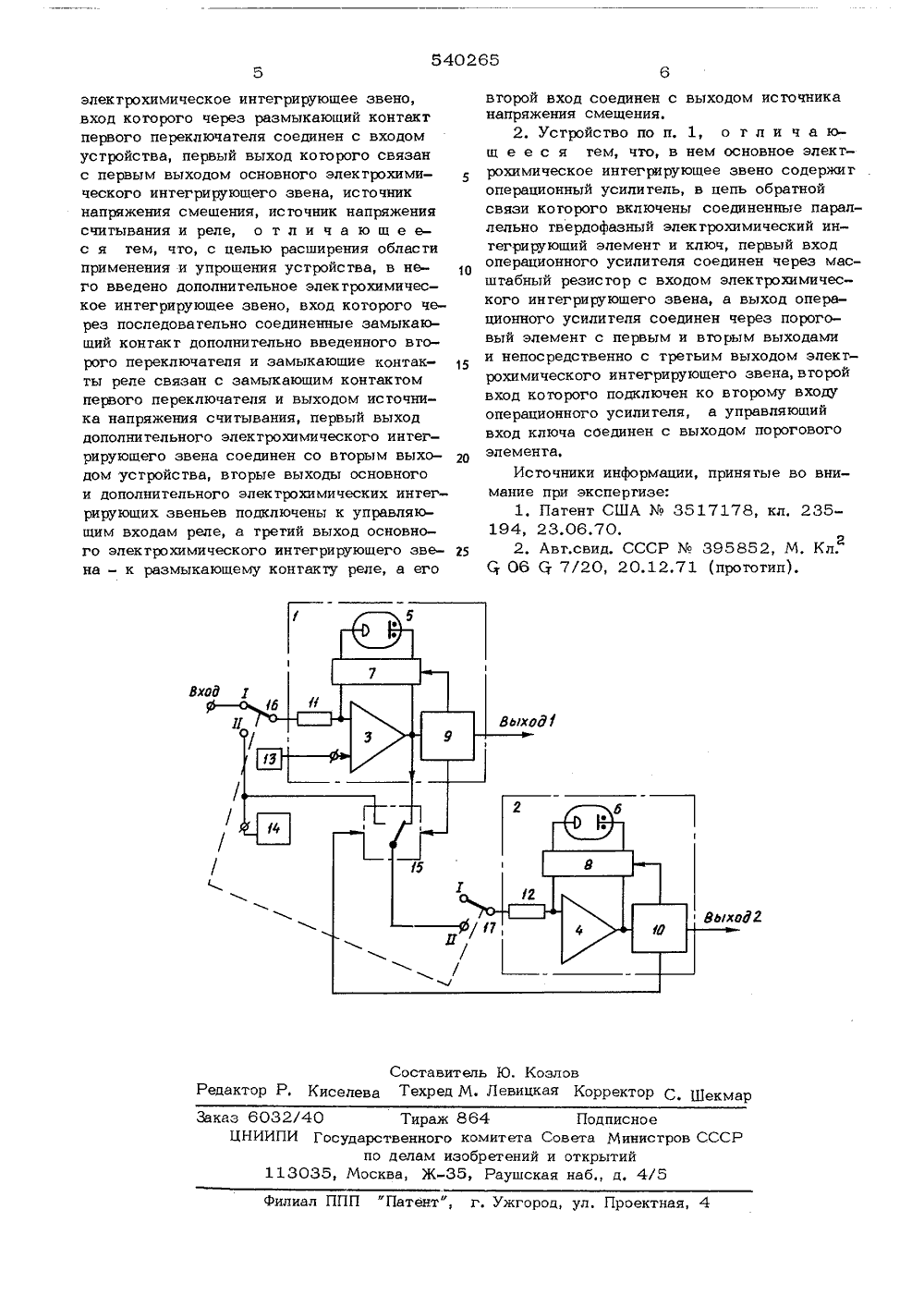

"н 1 о-те -:,ьскв 4 а Г Ф11 - , 1 г ОЛ ИСА НИЕ Союз СоветскихСоциалистическихРеспублик(45) Дата опубликования описания 13.05,77 М. Кл.Сг 06 Сг 7/ Государственный комит Совета Министров ССС по делам изобретенийи открытий 3) УДК 681,33. Я ститут систем управления АН Грузинской С) Заявител РОИСТВО ДЛЯ ВОЗВЕДЕНИЯ В КВАДР ИНТЕГРАЛА ФУНКЦИИ54 числительной быть исполььного преобр адрат интеграных сигналов, озведения в тв содержит остной обратор, включено сигнала и нного усилиом входи м операци ный между источисуммирующим вхотеля 111 . Недостатком такого устройства является 1 невысокая точность его работы.Наиболее близким по техническому решению к предлагаемому является устройство для возведения в квадрат интеграла функции, содержащее основное электрохимическое ин тегрируюшее звено, вход которого через размыкающий контакт первого переключателя соединен с входом устройства, первый выход которого связан с первым выходом основного электрохимического интегрирующего зве ическ ого ин- вы- ого вторым основ ких инте им л овного Изобретение относится к в технике, автоматике и может зовано в качестве функционал зователя для возведения в кв ла входных инфранизкочастот Известны устройства для квадрат интеграла функции. Одно из известных устрой операционный усилитель с емк ной связью и полевой транзисна, источник напряжения смешения, источник напряжения считывания и реле 2.Однако это устройство содержит сложный и дорогостоящий элемент - электрохимический тетрод, кроме того, оно способно осуществлять функциональное преобразование только однополярных сигналов.Цель изобретения - упрощение устройства и расширение области его применения.Поставленная цель достигается тем, что в устройство для возведения в квадрат интеграла функции введено дополнительное электрохимическое интегрирующее звено, вход которого через последовательно соединенные замыкающий контакт дополнительно введенного второго переключателя и замыкающие контакты реле связан с замыкающим контактом первого переключателя и выходом источника напряжения считывания, первый выход дополнительного элек трохитегрирующего звена соединенходом устройства, вторые выхи дополнительного электрохимирируюших звеньев подключенывходам реле, а третий выход осч ( ВХ) 1, Устройство для возведения в квадрат6 ц интеграла функции, содержащее основное электрохимического интегрирующего звенак размыкаюшему контакту реле, а его второй вход соединен с выходом источника напряжения смешения.Кроме того основное электрохимическое интегрирующее звено содержит операционный усилитель, в цепь обратной связи которого включены соединенные параллельно твердофазнь:й электрохимический интегрирующий элемент и ключ, первый вход операционного 1 О усилителя соединен через масштабный резистор с входом электрохимического интегрирую щего звена, а выход операционного усилителя соединен через пороговый элемент с первым и вторым выходами и непосредственно 1 Б с третьим выходом электрохимического интегрирующего звена, второй вход которого подключен ко второму входу операционного усилителя, а управляющий вход ключа соединен с выходом порогового элемента. ЮНа чертеже представлена принципиальная электрическая схема предлагаемого устройства.Устройство содержит основное 1 и дополнительное 2 электрохимические интегрирую шие звенья, каждое из которых содержит операционный усилитель 3 (4), твердофазный эйектрохимический интегрирующий элемент 5(6), ключ 7(8), пороговый элемент 9(10) и масштабный резистор 11(12); источник з 0 напряжения смешения 13, источник напряжения считывания 14, реле 15, первый 16 и второй 17 переключатели.Электрические интегрирующие элементы 5, 6 используются в режиме "задание-счи- зБ тываниеф.Устройство работает следующим образом,В исходном состоянии в обоих электро- химических интегрирующих элементах 5, 6 весь заряд сосредоточен на одном из элект родов, а первый 16 и второй 17 переключатели находятся в верхнем положении 1.Входной сигнал подается через масштабный резистор 11 на инвертируюший вход операционного усилителя 3 и происходит интегри рование входного сигнала в течение заданного времени. Затем первый 16 и второй 17 переключатели переводятся в нижнее положение 11 и на тот же вход операционного усилителя 3 подается напряжение считывания цсч и одновременно на другой вход - напряжение смещения (1 , Величина напряжения смешения выбирается такой, чтобы кривая нарастания напряжения,на выходе операционного усилителя 3 (которое будет у равно падению напряжения на электрохимическом интегрирующем элементе 5 в цепи обратной связи) начиналось с нуля. Происходит процесс считывания интеграла входного сигнала. Одновременно на вход дополнительного электрохимического интегрирующего звена 2 через размыкающий контакт реле 15 с третьего выхода операционного усилителя 3 подается линейно возрастающее напряженнеО,=а 1где О - коэффициент пропорциональности;Ф. - время,Время считывания интеграла с основного электрохимического интегрирующего зве- на огде К, - коэффициент пропорциональности,Значение интеграла входного сигнала считывается с первого выхода устройства.По окончании процесса считывания с интегрирующего основного электрохимического звена 1 пороговый элемент 9 переводитконтакт реле 15 в замыкающее положение.На вход операционного усилителя 4 подается напряжение считывания О и происходит процесс считыванич с дополнительногоэлектрохимического интегрирующего звена 2,Время считывания будет равносц,,: к, ц,й, зогде К - коэффициент пропорциональности.2С учетом выражений (1) и (2) получают Таким образом, время считывания с дополнительного электрохимического интегрирующего звена 2 пропорционально квадрату интеграла входного сигнала, который считывается со второго выхода устройства.По окончании процесса считывания пороговый элемент 10 возвращает контакт реле 15 в исходное состояние.Использование предложенного устройства при разработке различных систем обработки информации и измерительных устройств позволяет унифицировать их элементную базу на уровне функциональных блоков и применить более простые и более дешевые электрохимические элементы, а также исключить применение преобразователя двуполярного входного сигнала в однополярный. Форм ула изобретения540265 д 2 Составитель Ю, КозловКиселева Техред М. Левицкая Корректор С. Щекм дакт каз 6032/40 гТираж 86 Подписноевета Министров С открытий сударственного комитета по делам изобретений , Москва, Ж, Раушск 3 аб., д, 4/5 лиал ППП "Патент", г. Ужгород, ул. Проектна электрохимическое интегрирующее звено,вход которого через размыкающий контактпервого переключателя соединен с входомустройства, первый выход которого связанс первым выходом основного электрохимического интегрирующего звена, источникнапряжения смешения, источник напряжениясчитывания и реле, о т л и ч а ю щ е ес я тем, что, с целью расширения областиприменения и упрощения устройства, в ньго введено дополнительное электрохимическое интегрирующее звено, вход которого через последовательно соединенные замыкающий контакт дополнительно введенного второго переключателя и замыкающие контакты реле связан с замыкающим контактомпервого переключателя и выходом источника напряжения считывания, первый выходдополнительного электрохимического интегрирующего звена соединен со вторым выходом устройства, вторые выходы основногои дополнительного электрохимических интегрирующих звеньев подключены к управляющим входам реле, а третий выход основного электрохимического интегрирующего звена - к размыкающему контакту реле, а его второй вход соединен с выходом источниканапряжения смещения,2. Устройство по п. 1, о т л и ч а ющ е е с я тем, что, в нем основное электрохимическое интегрирующее звено содержитоперационный усилитель, в цепь обратнойсвязи которого включены соединенные параллельно твердофазный электрохимический интегрирующий элемент и ключ, первый вход1 Ооперационного усилителя соединен через масштабный резистор с входом электрохимического интегрирующего звена, а выход операционного усилителя соединен через пороговый элемент с первым и вторым выходами15и непосредственно с третьим выходом электрохимического интегрирующего звена, второйвход которого подключен ко второму входуоперационного усилителя, а управляющийвход ключа соединен с выходом порогового2 О элемента,Источники информации, принятые во внимание при экспертизе;1. Патент США3517178, кл, 235194, 23.06.70.у 5 2. Авт,свид. СССР395852, М, Кл,2
