Индикатор отображения информации
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

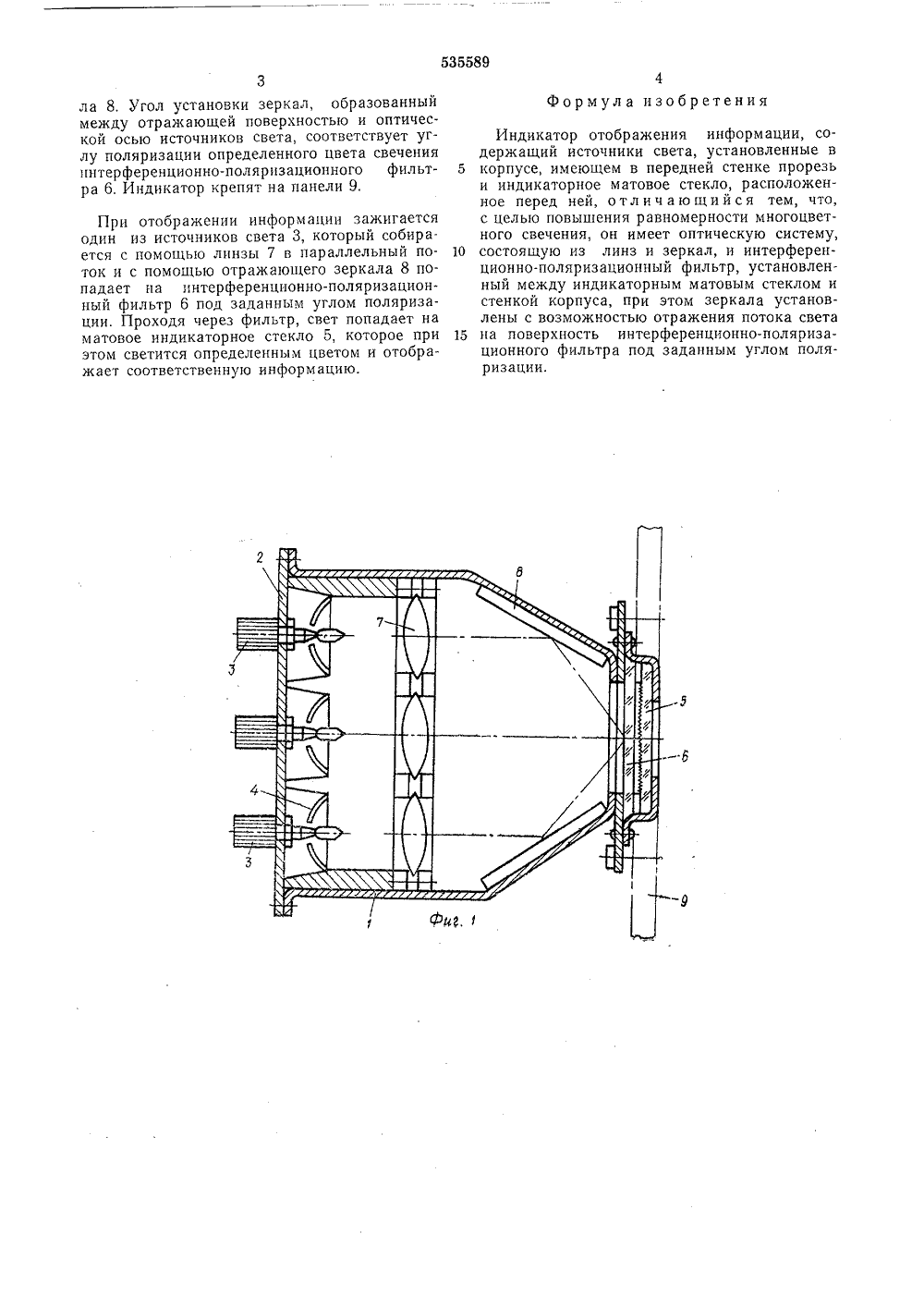

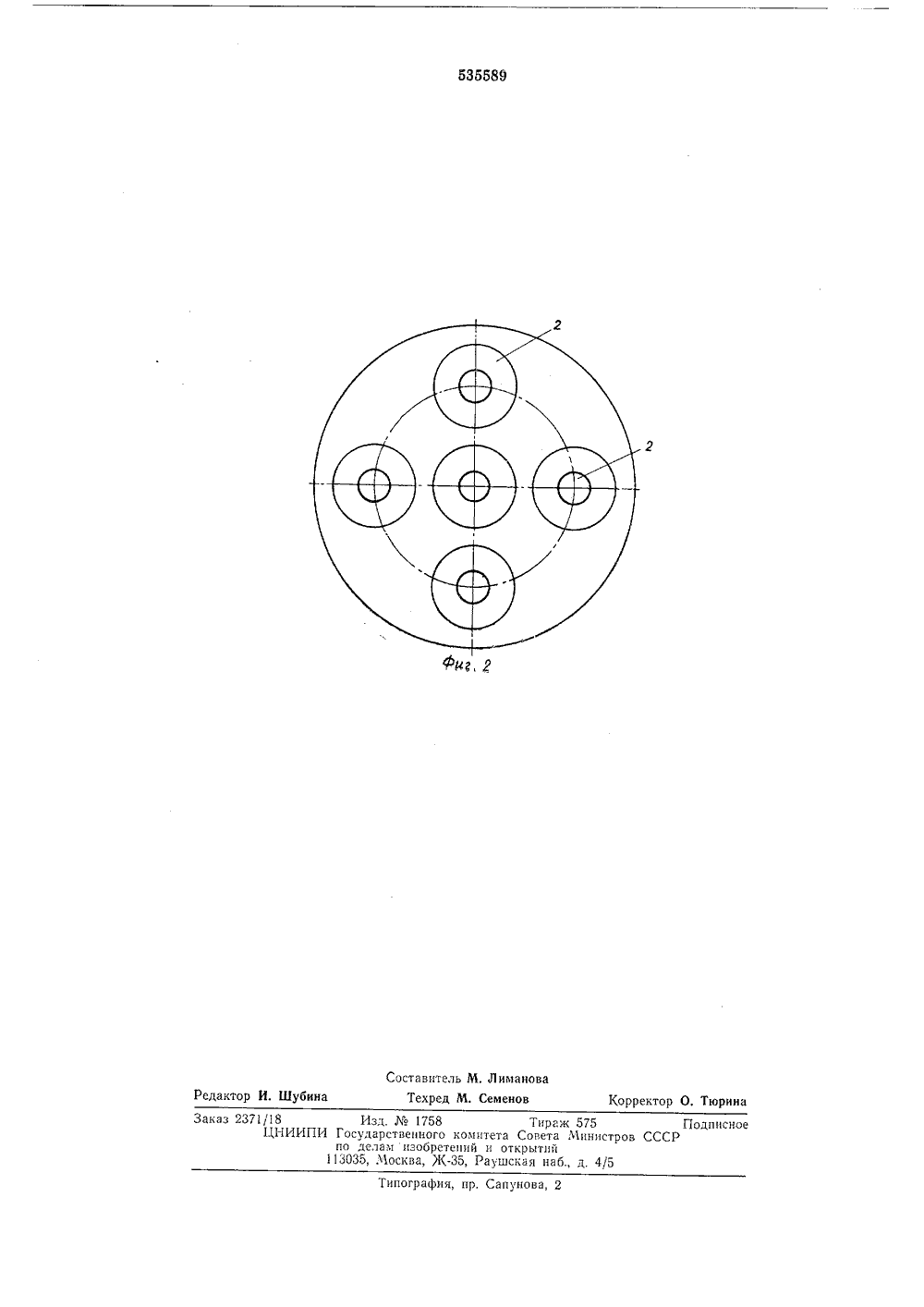

ОЛИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ш 1 535589 Сююэ Советских Социалистических Ресоублик(51) М. Кл.6 09 Г 9/ОО Государственнын комитет Совета Иинистров СССР ло делам изобретенийи открытий 3) УДК 654,931,939(72) Авторы ка, а зеркала - н корпуса где кром ренционно-поляриз женный между инд лом и стенкой корп возможностью отра верхность интерфе го фильтра под задНа фиг, 1 изображен предлагаемый инд тор, продольный разрез; на фиг. 2 - то вид на заднюю торцовую часть.Индикатор содержит корпус 1, в задней торцовой части 2 которого установлены источники света 3 с рефлекторами 4. В передней части корпуса, имеющей конусную форму, выполнена прорезь и вставлено матовое индикаторное стекло 5 с ребристой поверхностью, обращенной к источникам света, для улучшения рассеивания света. При этом ребра поверхности ориентированы в двух взаимно перпендикулярных направлениях.Между матовым стеклом и стенкой корпуса установлен интерференционно-поляризационный фильтр 6.В центральной части корпуса перед источ. никами света смонтирована оптическая система, содержащая линзы 7, обеспечивающие образование параллельного потока света, по ходу которого установлены отражающие зеркаикаже,(23) ПриоритетОпубликовано 15.11.76, БюлДата опубликования описан Изобретение относится к области приборостроения и может быть использовано в системах управления, управляющих вычислительных комплексах, в которых возникает необходимость представить информацию, например, о состоянии устройств управления оператору,Известен индикатор отображения информации, содержащий источники света, установленные в корпусе, имеющем в передней стен ке прорезь, и индикаторное матовое стекло, расположенное перед неи.На стекле выгравированы отрабатываемые в системах управления команды и сигналы. Кроме того, различные состояния какого-либо 15 устройства управления можно отображать путем изменения цвета свечения индикаторного стекла, Изменение цвета свечения индикатора может быть достигнуто за счет установки перед каждым источником света определенного 20 светофильтра. При этом источники света с фильтрами расположены не соосно с осью индикаторного стекла и поэтому не обеспечивается равномерное свечение.Для повышения равномерности многоцвет ного свечения предлагаемый индикатор отображения информации имеет оптическую систему, состоящую из линз и зеркал, расположенную перед источниками света; линзы установлены по ходу света от каждого источни а передней конусной части е того, укреплен интерфеационныи фильтр, располо. икаторным матовым стек. уса; зеркала установлены с жения потока света на по. ренционно-поляризационно. анным углом поляризации, 3ла 8. Угол установки зеркал, образованный между отражающей поверхностью и оптической осью источников света, соответствует углу поляризации определенного цвета свечения пнтерференционно-поляризационного фильтра 6, Индикатор крепят на панели 9,При отображении информации зажигается один из источников света 3, который собирается с помощью линзы 7 в параллельный поток и с помощью отражающего зеркала 8 попадает на интерференционно-поляризационный фильтр 6 под заданным углом поляризации. Проходя через фильтр, свет попадает на матовое индикаторное стекло 5, которое при этом светится определенным цветом и отображает соответственную информацию. 535589Формула изобретенияИндикатор отображения информации, содержащий источники света, установленные в5 корпусе, имеющем в передней стенке прорезьи индикаторное матовое стекло, расположенное перед ней, отличающийся тем, что, с целью повышения равномерности многоцветного свечения, он имеет оптическую систему, 10 состоящую из линз и зеркал, и интерференционно-поляризационный фильтр, установленный между индикаторным матовым стеклом и стенкой корпуса, при этом зеркала установлены с возможностью отражения потока света 15 на поверхность интерференционно-поляризационного фильтра под заданным углом поляризации.7/18 Ц 1-1 ИИП ПодписноеСР ака Типография, пр. Сапунова,Изд,1758 Государственного по делам иаобрете 113035, Москва, Ж
СмотретьЗаявка
2036123, 12.05.1974
ПРЕДПРИЯТИЕ ПЯ Р-6324
БАЛИН ВИТАЛИЙ КОНСТАНТИНОВИЧ, ГРИШИН СТАНИСЛАВ КОНСТАНТИНОВИЧ, КРАВЧЕНКО ВАЛЕНТИН АНДРЕЕВИЧ, ЛЬВОВ АЛЕКСАНДР ФЕДОРОВИЧ
МПК / Метки
МПК: G09F 9/00
Метки: индикатор, информации, отображения
Опубликовано: 15.11.1976
