Бобинодержатель

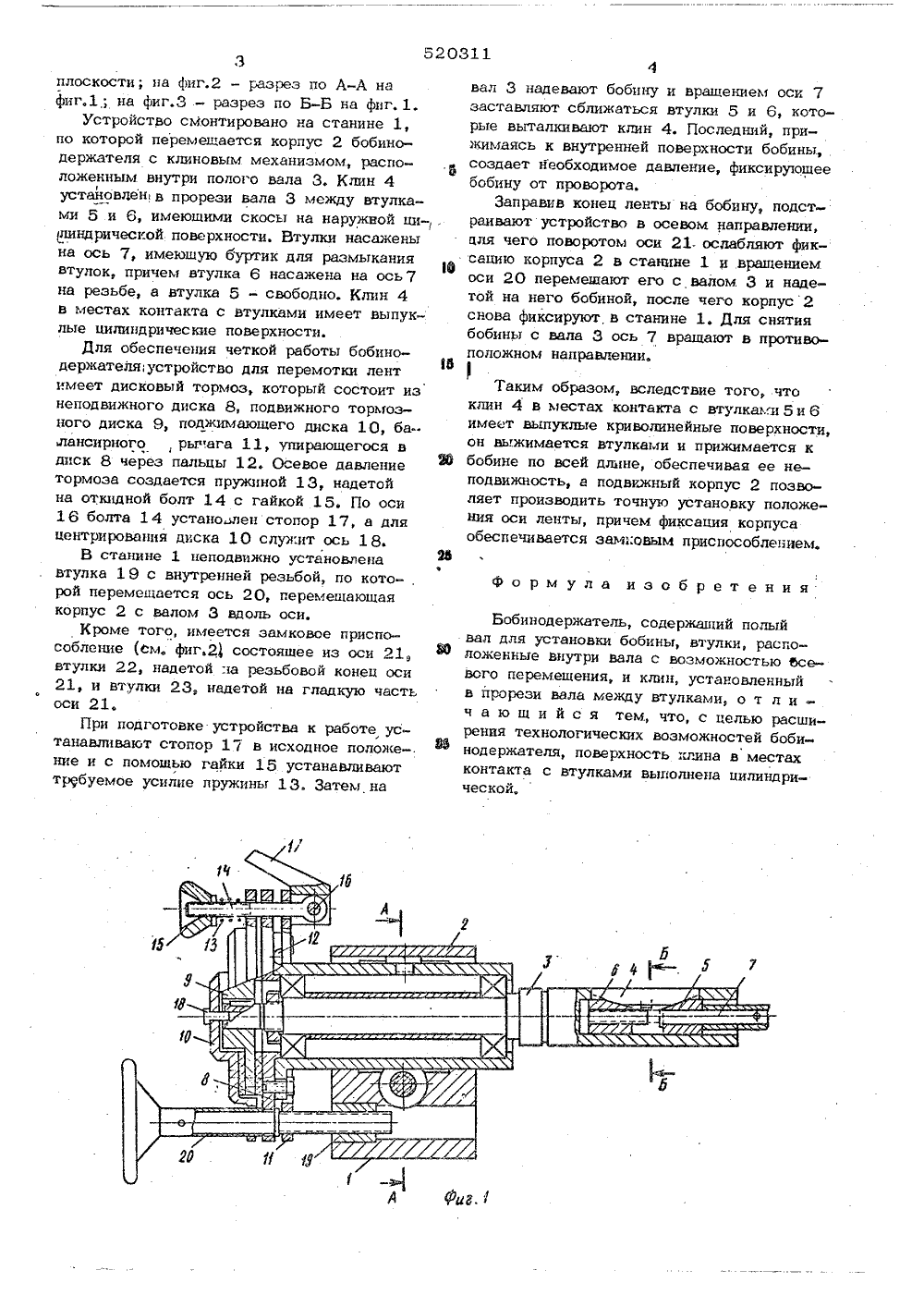

(22) Заявлено 18,02.74 (21) 20 9/О аявки-нсоедниенн есударственный комитетВевата Министров СССааф делам изабретенийи открытий. Кудимов н Р. Б, Рудина 71) Заявит ОБИНОДЕРИАТЕ 54 еев Неск ноево ханизмом полый вал , положенны перемеще зе вала м На фиг. 1 изоб ремотки ленты сЗВ жателем в осевом Изобретение относится к машиностроительной промышленности и касается бобинодержате-ля, служащего преимущественно для перемотки ленты иэ сверхпроводящего материала.ЬИзвестные бобинодержатели не удовлетворяют требованиям, предт,являемым к качеству намотки ленты, не обеспечивают равномерного распределения усилий по щирннелен ты и создания необходимого натяжения по 1 в слоим ленты в бобине, при перемотке наблюдается смещение витков один относительно другого, торец бобины оказывается иеровЗйм. с выступающими краями отдельных ытков, что прийоднт к образованию дефектов й в сверхпроводящем слое. лько улучшает положение спеанальудованне в производстве сверхпрос клиновым самопентрирующим мес бобинодержателем, содержащим для установки бобины, втулки, расе. внутри вала с воэможностью ния и клин, установленный в прореежду втулками,ЯОднако такие бобинодержатели не обесп чнвают ыа,цежного зажима бобины, что нри значительных усилиях натяжения ленты ведет к ненадежности крепления бобины иа ва лу, возникает локачиванне бобины, ведущее к ослаблению зажима и провороту бобины иа валу, происходит резкое изменение и паде- ние усилий натяжении ленты.С целью расширения технологических ваа можностей в предлагаемом бобинодержателе, . в местах контакта.с втулками клин имеет цилиндрическую поверхность, что создает надежное крепление бобины на валу, возможность настройки положения торца ленты. При этом исключаетсь наличие люфтов и покачи. ваний бобины. как в механизме настройки, так и прн зажиме бобины, усилия натяжения будут равномерно распределяться по ширине ленты,.а поверхность ленты не будет иметь разрывов, возникающих прн неравномерном рас-.1 пределении уснлпй натяжения по ширине,ражено устройство для пепредлагаемым бобинодерьраэреэе по вертикальной520311 плоскости; на фиг.2 - разрез по А-А нафиг,1; на фиг.3 - разрез по Б-Б на фпг, 1.Устройство смонтировано на станине 1,по которой перемешается корпус 2 бобинодержателя с клиновым механизмом, расположенным внутри полого вала 3, Клин 4установлен в прорези вала 3 между втулками 5 и 6, имеющими скосы на наружной ци-,линдрической поверхности, Втулки насаженына ось 7, имеющую 6 уртик для размыканиявтулок, причем втулка 6 насажена на ось 7на резьбе, а втулка 5 - свободно, Клин 4в местах контакта с втулками имеет выпук-лые цилиндрические поверхности,Для обеспечения четкой работы бобинодержателя;устройство для перемотки лентимеет дисковый тормоз, который состоит изнеподвижного диска 8, подвижного тормозного диска 9, подлимающего диска 10, балансирного, рычага 11, упирающегося вдиск 8 через пальцы 12. Осевое давлениетормоза создается пружиной 13, надетойна откидной болт 14 с гайкой 15. По оси1 6 болта 1 4 устано.лен стопор 17 а дляцентрирования диска 10 служит ось 18.В станине 1 неподвижно устаноыенавтулка 19 с внутренней резьбой, по кото-,рой перемещается ось 20, перемещающаякорпус 2 с валом 3 вдоль оси.Кроме того, имеется замковое приспособление (см. фиг.2 состоящее из оси 21,втулки 22, надетой па резьбовой конец оси21, и втулки 23, надетой на гладкую частьоси 21.При подготовке устройства к работе устанавливают стопор 17 в исходное положе-.ние и с помощью гайки 15 устанавливаюттребуемое усилие пружины 13. Затем на 4вал 3 надевают бобину и вращением оси 7заставляют сближаться втулки 5 и 6, которые выталкивают клин 4. Последний, прижимаясь к внутренней поверхности бобины.,создает необходимое давление, фиксируюшеебобину от проворота.Заправив конец ленты на бобину, подстраивают устройство в осевом направлении,для чего поворотом оси 21- ослабляют фиксацию корпуса 2 в станине 1 и вращениемоси 20 перемещают его с валом 3 и надетой на него бобиной, после чего корпус 2снова фиксируют, в станине 1. Для снятиябобины с вала 3 ось 7 вращают в противоположном направлении.16 Таким образом, вследствие того, чтоклин 4 в местах контакта с втулками 5 и 6 имеет выпуклые криволинейные поверхности, он выжимается втулками и прижимается к В бобине по всей длине, обеспечивая ее неподвижность, а подвижный корпус 2 позволяет производить точную установку положения оси ленты, причем фиксация корпуса обеспечивается замковым приспособлением, 26 Формула изобретения Бобинодержатель, содержащий полыйвал для установки бобины, втулки, распоЭф ложенные внутри вала с возможностью Осевого перемещения, и клин, установленныйв прорези вала между втулками, о т л и -ч а ю щ и й с я тем., что, с целью расширения технологических возможностей бобинодержателя, поверхность клина в местахконтакта с втулками выполнена цилиндрической.520311 А -А иг. Э Составитель Н. ТиндеРедактор Л. Гончарова Техред И. Ковач Корректор Д,Мельниченк Филиал ППП "Патент", г. Ужгород, ул. Проектна Заказ 3046 а/231 ЦНИИПИ Государственного по делам 113035, Москва, Ж, Тираж 977комитета Совеизобретений иауц.ская наб Подписноета Министров СССРоткрытийд, 4/5
