Формирователь импульсов

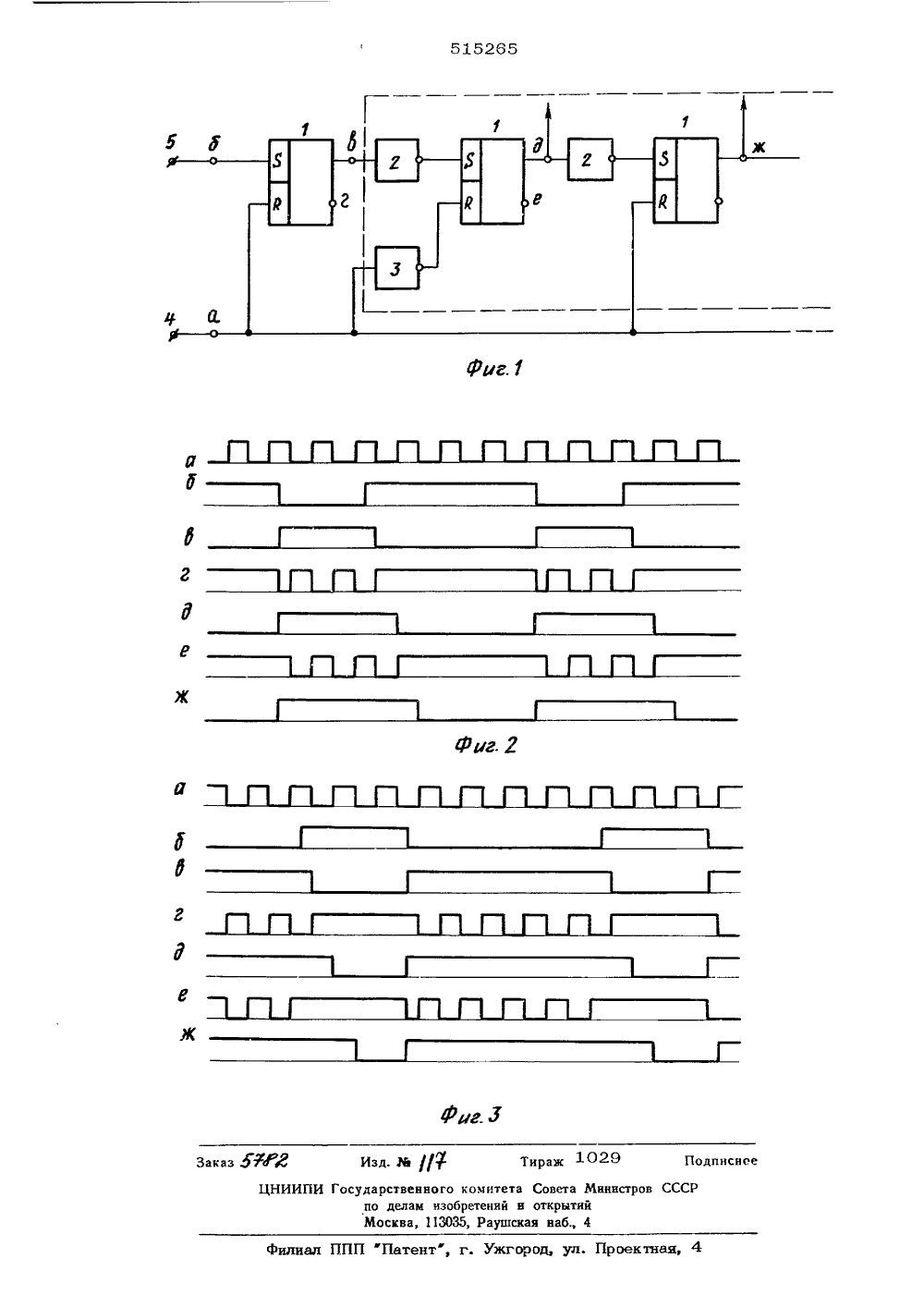

Оп ИСАНИЕ ИЗОБРЕТЕНИЯ Союз СоветскихСоциалистическихРеспублик(и) 515265 Р СКОМУ СВИДЕТЕЛЬСТВ 61) Дополнительное к авт. свн Кл, Н 03 К Заявлено 20.08.74 (21) 2056330/2 аоударстаенныи комитетСоаата Министраа СССРпо делан изобретенийи открытий 53) УДЕ 621.374.2.Бюллетень5) Дата опубликования описания 30 08 7(72) Авторы изобретени М. Мамаев и Э. А. Герман 1) Заявите ИМПУЛЬСОВ ИРОВА 54 Из льсноймированибывающей выход кажцого триггера через соот вуюший инвертор соединен с единич вхоцом последующего триггера, нул вхоц нечетных триггеров непосредст стью им 5 венно, клема четных через инвертор сое,цинен с мой синхроимпульсов,На фиг. 1 дана схема предлагаемого формирователя импульсов; на фиг. 2 показаны эпюры напряжений в соответствующих точках устройства, поясняюшие работу формирователя импульсов в случае расширения импульсов; на фиг, 3 - эпюры напряжений, поясняюшие работу формирователя импульсов в случае сжатия импульв,фо житз инвер- вхоцу ор следчетнь хоцыно, а етных леммо лите льфорк т с ванной Это достигается теие цепи выполнены н ователь что времязацаюнверторах, причем пульсов работае ледукшим аз с присоединением заявки(43) Опубликовано 25,05 обретение относится к импутехнике и предназначено для фор яимпульсов с возрастающей или уна постоянную величину,цлительнопульсов.Известен формирователь импульсов, содержащий мультивибратор и триггер, выходкоторого через времязадаюшую схему соединен с дифференциальным усилителем.Еремязацаюшая схема содержит емкость, 10определяющую,цлительность выходного импульса 11,Известен также формирователь импульсов,содержащий триггеры, е,циничный вход первого из которых сое,цинен с клеммой формируюшего сигнала, и времязацающие цепи (линии за,цержки с отводами) 21Оцнако такие устройства характеризуются низкой точностью формирования длительности импульсов, 20Целью изобретения является повышениеточности формируемой длительности импульсов,м мирователь импульсов содеры 1, выхоцы которых череподключены к единичномуюшего триггера. Нулевые всх триггеров непосрецственчерез инвертор 3 соециненьй 4 синхроимпульсов калибности.На клемму 4 поступают синхроимпульсы (фиг, 2, а) калиброванной длительности и в случае расширения импульсов импульс (фиг, 2, б) отрицательной полярности на клемму 5 формируемого сигнала, Появление сигнала на клемме 5 вызоветпоявление положительного потенциала навыхоцах триггеров 3 который будетсохраняться до окончания сигнала на клемме5 независимо от потенциала на клемме 4, 10По окончании входного импульса потенциална выходе первого триггера (фиг, 2, в)будет подцерживаться до тех пор, пока наклемме 4 не появится нулевой потенциал,который установит первый триггер в исходное состояние. В результате на выхоцепервого триггера задний фронт импульсапо отношению к формируемому сигналу за.держивается на величину, лежащую в пределах от нуля,цо длительности калиброванных импульсов в зависимости от взаимногоположения задних фронтов импульсов наклеммах 4 и 5. Таким образом, на выходепервого триггера происходит привязка зацнего фронта вхоцного импульса к фронту 26синхроимпульса, Сигнал на другом плечетриггера изображен на фиг. 2, г,На выхоце второго триггера производится задержка заднего фронта импульса,снимаемого через инвертор с выхода первого триггера на величину длительностиотрицательных синхроимпульсов (фиг, 2, д),Аналогично произвоцится зацержка заднегофронта импульса на выходе третьего триггера на величину длительности положительных синхроимпульсов и т. д. Таким образом, на выходе первого триггера производится привязка зацнего фронта вхоцногоимпульса к фронту калиброванных импульсов, на выхоцах послецуюших триггеров -40 задержка зацнего фронта не величину,цлительности и паузы синхроимпульсов. При подаче на клемму 5 импульса положительной полярности происхоцит сжатие импульса (фиг, ).Изменение длительности импульса за счет привязки к фронту калиброванных импульсов может быть уменьшено за счет увеличения частоты повторения калиброванных импульсов. Увеличение задержки фронта вхоцного импульса может осуществляться увеличением периода повторения калиброванных импульсов или увеличением количества послецовательно соециненных триггеров,Формула изобретенияФормирователь импульсов, содержащий триггеры, ециничный вхоц первого из которых соецинен с клеммой формируемого сигнала, и времязццаюшие пепи, о т л ич а ю ш и й с я тем, что, с целью повышения точности формируемой цлительности импульсов, времязадающие цепи выполнены на инверторах, причем вхоц каждого триггера через соответствующий инвертор соецинен с единичным вхоцом последующего триггера, нулевой вхоц нечетных триггеров непосредственно, а четных через ичвертор соецинен с клеммой синхроимпуль- сов.Источники информации, принятые во внимание при экспертизе: 1. Патент США % 3742257,М, кл, Н 0 Зк 3.7/26, май 1974 г. 2. Авт. св, СССР % 429518,М. кл. Н 03 к 5/04, октябрь 1972 г.Изд. М //Я Подписное Тираж 1029 филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений н открытий Москва, 113035, Раушская наб., 4
