Электромагнитный преобразователь длянеразрушающего контроля ферромагнитныхматериалов

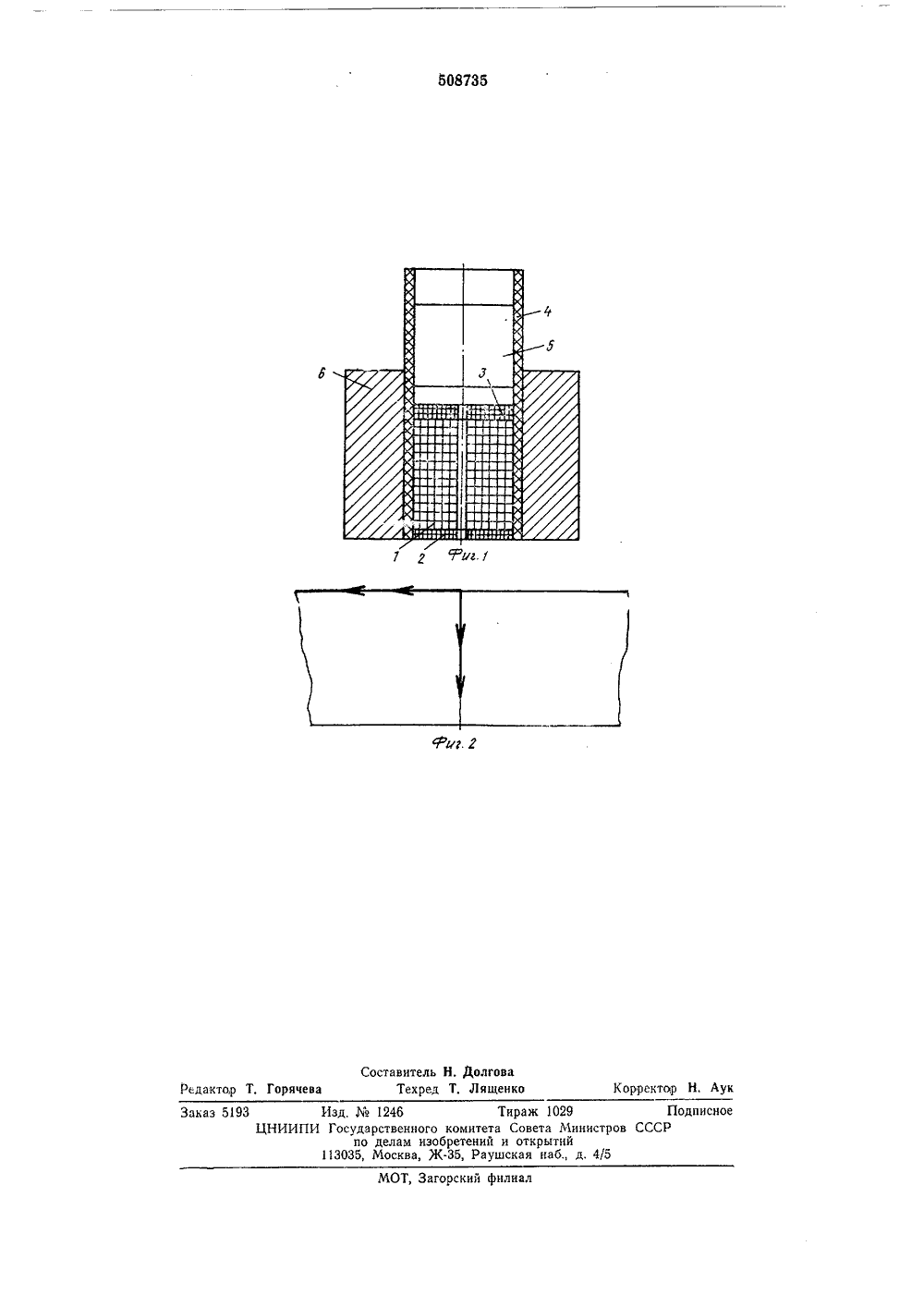

Своз СоветскихСоциалистическихРеслублик ИЗОВРБТЕН ИЯ(61) Дополнительное к авт, свид-ву - (22) Заявлено 17.04,74 (21) 2016136/2551) М Кл601 М 27/86 с присоединением заявки-осударотавннвй комитотСоовта Министров СССРна делам изобретенийи открытий(72) Авторы изобретения Н, Зацепин, Н. О. Гусак и А. В, Чернышев тдел физики неразрушающего контрол АН Белорусской ССР(54) ЭЛЕКТРОМАГНИТНЫЙ ПРЕОБРАЗОВАТЕЛ ДЛЯ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ ФЕРРОМАГНИТНЫХ МАТЕРИАЛОВ Н 1=( ОоИного пол пол меццо зователь в разие составляюояццого поля катушку 1 воз.компенсацион закрепленныМ установленный в направлении тя, и магнит 6. ционная катушИзобретение относится к неразрушающему контролю материалов и издслий и может использоваться для контроля термической обработчики изделий, структуры м атериалов, дефектоскоаии и толщинометрии.Известен токовихревой преобразователь для коцтроля цеферромагцигцых материалов, содержащий корпус, укрепленные в пем катушку возбужденияизмерительную и компенсационную катушку, и компецсатор, выполненный из алюминиевого сплава. Преобразователь предназначен для измерения толщины покрытий,Недостатком известного преобразователя является то, что он может быть применен только для измерений толщины покрытий ца цеферромапнитном материале 1.Известен электромагнитный преобразователь, в котором измерительная, компенсационная и катушка возбуждения расположены ца общем сердечнике. Измерительная и компенсационная катушки включены дифференциально. Компенсатор, подвижно установленный в корпусе, выполнен из магериала контролируемого изделия 21.Известный преобразователь не позьоляет с высокой точностью контролировать ферромагнитные изделия методом высших гармоник, при изменении материала основания необходима замена компенсатора. Указанный аналог является ближайшим и выбран запротовип.Целью изобретения является повышениеточности контроля и расширение сортамента5 контролируемых материалов,Это достигается тем, что компенсаторвполцец из неферрома 1 цитцогс материала,например меди, а числО Вцтков компецса.циоцной катушки выбрано больше, чем число10 витков измерительной катушки в и раз, где1,5 а 2,7, а наружный диаметр магнита выбран из условия где Ло - напряженность посподмагццчивация;П - ,напряженность персвозбуждения.20 На фиг. 1 показан преобрарезе; ца фиг. 2 - ,распределенщих поля возбуждения и постподмагничивания;Преобразователь содержит2,1 буждения, измерительную 2 иную 3 катушки, неподвижнов корпусе 4, компенсатор 5,с возмоиностью перемещенияпродольной оси преобразоватез 0 Измерительная и компепса3ки включены дифференциально, Компенсатор 5 выполнен из неферромагнитного материала, например меди. Число витков компенсационной катушки 3 больше числа, витков измерительной катушки 2 в п раз, где 1,5 п 2,7. Корпус выполнен из диэлектри. ка,Измерения с помощью преобразователя осуществляют следующим образом,Преобразователь устанавливают на контролируемое ферромагнитное изделие, на когорое воздействует переменное поле возбуждающей катушки и постоянное поле подмагничивания. В измерительной катушке наводится сигнал сложной формы, содержащий как четные, так и нечетные гармонические составляющие. В компенсационной катушке 3 наводится э.д.с., обусловленная только вихревым током и не содержащая четных гармоник, так ка 1 к компенсатор 5 выполнен из неферромагнитного материала. Перемещением компенсатора наводимая в компенсационной катушке э.д.с. максимально уравнивается с э.д.с. измерительной катушки, а разностный сигнал содержит только гармонические составляющие, несущие информацию о контролируемом материале.Точность контроля повышается за счет снижения урозня помех путем доведения материала в зоне контроля до состояния насыщения (подмагничивающим полем), для чего наружный диаметр магнита выбран из условия0,1- : 1,0,Предлагаемый преобразователь позволяет контролировать различные ферромагнитные508735 материалы без смены компенсатора с высокой точностью методом высших гармоник. Формул а изобретения 1. Электромагнитный преобразователь длянер азруш ающего контроля ферром агнипиых материалов, содержащий катушку возбужден ния, расположенные на ее торцах измерительную и компенсационную катушки, включенные дифференциально, компенсатор и магнит, обхватывающий катушки, отличающийся тем, что, с целью повышения точности контроля и 15 расширения сортамента контролируемых материалов, компенсатор выполнен из неферромагнитного материала, например меди, а число витков компенсационной качушки больше числа витков измерительной катушки в п раз, 20 где 1,5 п 2,7.2. Преобразователь по п, 1, отличающийся тем, что наружный диаметр магнита выбран из условия1,0, Н- Но 0,125 где Но - напряженность постоянного поляподм агничив анияН - напряженность переменного поля30 воз буждения.Источники информации, принятые во внимание при экспертизе: 11. Диссертация насоискание ученой степени к.т,н.Останина Ю, Я. Контроль многослойных:5 изделий методом вихревых токов. МЭИ, М.,1970 г. стр. 126 - 127, рис. 61;12 Патент ЧССР Мо 134649, М. Кл. 21 е3/05,5087357 д югСоставитель Н, Долгова Редактор Т, Горячева Техред Т, Лященко Корректор Н. Аук Заказ 5193 Изд, М 1246 Тираж 1029 Подписное ЦНИИПИ Государственного комитета Совета Министров СССРпо делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д, 4/5МОТ, Загорский филиал
