Цифровой генератор функций

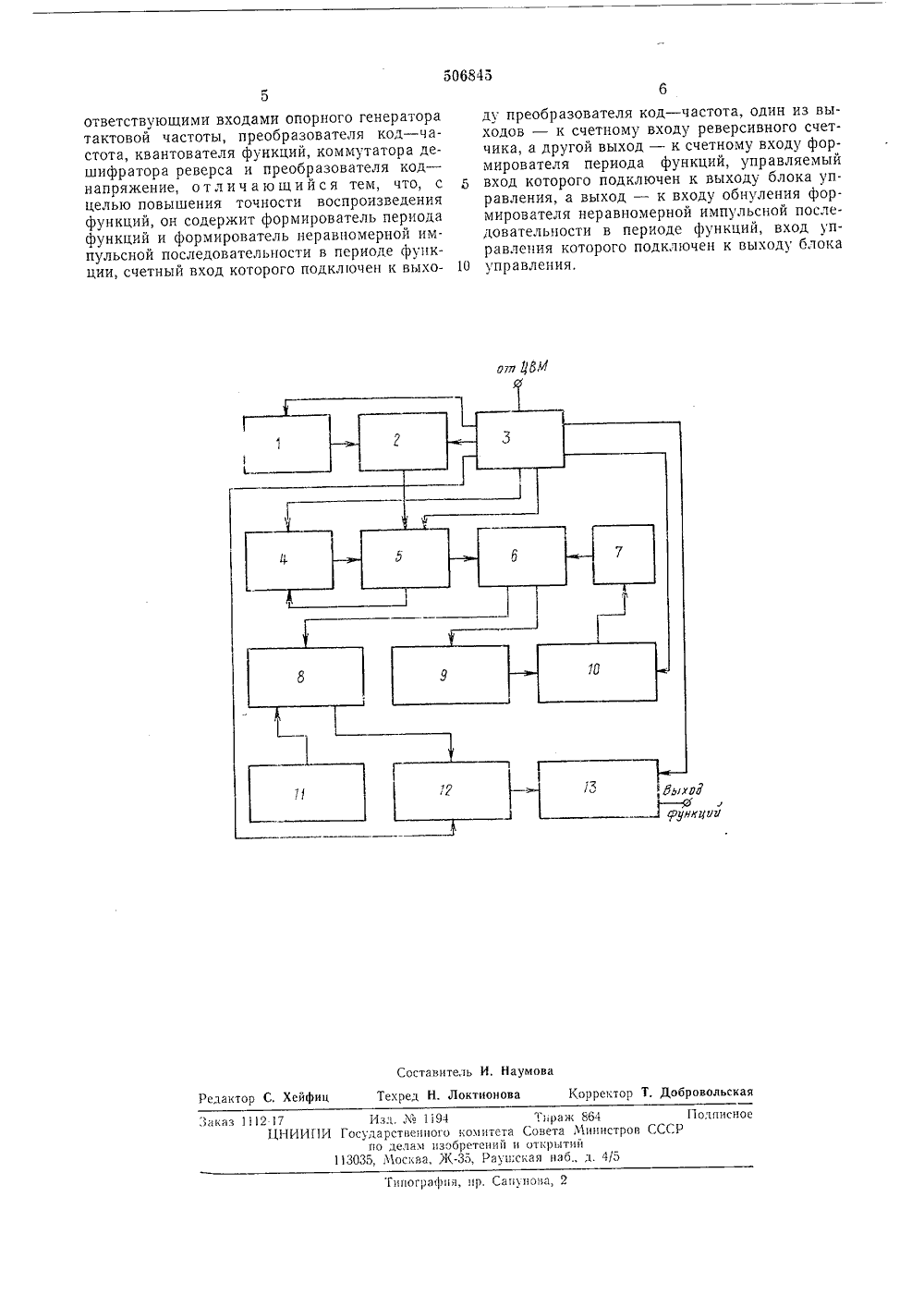

О П И С А Н И Е 506845ИЗОБРЕТЕЯ ИЯК АВТОРСКОМУ СВИДЕТЕ.ПЬСТВУ Союз Саввинских Социалистических Реслуйлии(61) Дополнительное к (22) Заявлено 27,05.74с присоединением вт. свцд-ву 0 сп 70 ",8 д М. Кл 6 явки Ье Государственный комитет (23) Приор итавета Министров СССР Опубликовано 15.03.76. Бол тетець,ге 10 53) УДК 681.325(088,8) ао делам изооретени и открытийта опубликования описания 21.05.7 2) Авторы изобретени Л. М, Березницкий и Э, П. Ло 71) Заявител(54) ЦИФРОВОЙ ГЕНЕРАТОР ФУНКЦ иотех- оматио конления в ин- темах изме 15 Изобретение относится к области рад ники и может быть использовано в авт ческих системах бортового и наземцог троля, в системах автоматического упра и фазометрической обработки сигналов формационных системах, а также в си сопряжения ЦВМ с каналами связи и в рительной технике. Известный цифровой генератор функций содержит опорный генератор тактовой частоты, подключенный к входу преобразователя код - частота, реверсивный счетчик, подключенный через последовательно соединенные дешифратор последовательного считывания информации счетчика и квацтователь функции к входу преобразователя код - напряжение и через последовательно соединенные дешифратор считывания импульсов реверса и коммутатор дешифратора реверса - к триггеру реверса, выход которого подключен к входу управления реверсивного счетчика, стабилизированный выпрямитель, подключенный к дешифратору последовательного считывания информации счетчика, и блок управления, выходы которого соединены с соответствующими входами опорного генератора тактовой частоты, преобразователя код в часто, квантователя функций, коммутатора дешифратора реверса и преобразователя код - напряжение. Предлагаемый цифровой генератор функций, с целью повышения точности воспроизведения функций, содержит формирователь периода функций ц формирователь неравномерной импульсной последовательности в периоде функции, счетный вход которого подключен к выходу преобразователя код-частота, один цз выходов - к счетному входу реверсивного счетчика, а другой выход - и счетному входу формирователя периода функций, управляемый вход которого подклочец к выходу блока управ,сц, а выход - к входу обнуления форъИроцате 5 неравномерной иПул 1 сноГ последовательности в периоде функции, вход управлсия которого подклочец и выходу блокаправления.На чертеже представлена структурная схема описываемого генератора, содержащего опорцьт генератор 1 тактовой частоты, преобразователь 2 код в часто, блок управления 3, фор;црователь 4 периода фуцкццй, формирователь 5 неравномерной импульсной последовательности в периоде функции, реверсцвный счетчик 6, триггер реверса 7, дешифратор 8 последовательцостц считывания иц форм ации счет:ка, дешифратор 9 считывания импульсов реверса, коммутатор 10 дешифратора реверса, стабилизированный выпрямитель 11, квантователь функций 12 и преобразователь код - напряжение 13,.Цифровой генератор функций работает следующим образом."Коды установки частоты, вида воспроизводимой функции, а также уровня и коэффициента формы функции поступают из ЦВМ в блок управления 3 и записываются во вход. ньиве регистры через ключи приема (схемы И) и адресации управляемых устройств. Со. ответствующие коды списываются импульсом переноса в регистры памяти преобразователя 2, квантователя функций 12, преобразователя код - напряжение 13 и формирователя 5. Один из разрядов памяти блока управления 3 подает вклочающий потенциал на схему И Ге. нератора 1 тактовой частоты, с выхода которого тактовая равномерная последовательность кварцованных импульсов поступаег на вход счетчика преобразователя 2, При этом счетчик изменяет свою кодовую индикацию состояния от единичного до такого значения такта, при котором инверсное значение кода состояния счетчика преобразователя 2 не станет равным инверсному значению кода, хранящегося в регистре памяти преобразователя 2. Результат сравнения кодов обнуляет счетчик преобразователя 2, при этом на выходе преобразователя 2 формируется импульс. В результате многих циклов сравнения кодов на выходе преобразователя будет иметь место равномерная импульсная последовательность с частотой, пропорциональной коду управления преобразователем 2, которая передается в формирователь 5, где прикладывается к первым входам всех трехвходовых схем И и пересчитывается счетчиком формирователя 5,Дешифрованные потенциальные интервалы времени счетчика формирователя 5 с выходов дешифратор а счетчика формирователя 5 последовательно прикладываются к третьим входах схем И, к первыы входам которых с разрядных выходов регистра формирователя 5 приложен код управления в виде сочетания единичных и нулевых потенциалов, С выходов схем И через схему ИЛИ формирователя 5 на вход реверсивного счетчика 6 поступает неравномерная импульсная последовательность. При этом количество импульсов, исключаемое формирователем 5 из входной равномерной последовательности, определяется количеством нулевых значений разрядов в коде, записанном в регистре формирователя 5. Неравномерность исключаемых импульсов определяется разрядным распределением нулевых значений кода в регистре формирователя 5.Одновременно неравномерная импульсная последовательность из формирователя 5 поступает на счетный вход цифрового управляемого делителя частоты формирователя 4, коэффициент деления частоты которого пропорционален коду управления и равен числу квантов на период воспроизводимой функции.При поступлении в формирователь 4 количества импульсов, равного количеству квантов на период функции, а следовательно, равногои коэффициенту деления частоты делителя формирователя 4, на выходе последнего сформируется импульс, который обнулит счетчик формирователя 5 и вызовет следующий цикл повторения неравномерной импульсной последовательности, которая заключена внутри пе. риода воспроизводимой функции. Реверсивный счетчик б работает в режиме прямого и обрат. ного счета при формировании симметричных функций относительно оси абсцисс или в ре. жиме прямого счета до переполнения с коэф фициентом деления, устанавливаемым с по. мощью дешифратора 9 и коммутатора 10,Дешифратор 8 считывает из реверсивного счетчика 6 калиброванные по уровню времен. ные интервалы между пересчитываемыми импульсами, которые последовательно по времени по соответствуюцим вертикалям матричного поля квантователя функций 12 через мно. горазрядные группы ключевых схем И каждой вертикали поразрядно прикладываются к многоразрядным входам резисторных делителей этих вертикалей в виде эталонного напряжения, поразрядно коммутируемого триггерами регистра квантователя функций 12 в соответствии с кодом, записанным в память триггеров регистров каждой вертикали, Сформированные последовательно по времени многоразрядными резисторными делителями вертикалей квантователя функций 21 квантованные по уровню временные интервалы (квантованные дискреты) напряжений суммируются последовательно во времени многовходовой схемой ИЛИ квантователя функций 12 и в виде квантовапного напряжения заданной кодами функциональной зависимости поступают из квантователя 12 на вход преобразователя код - напряжение 13.Преобразователь код - напряжение 13 осуществляет программную аттенюацию воспроизводимой функции пропорционально коду управления преобразователем 13, при этом значения дискретов квантования выбираются в соответствии с видом воспроизводимой функции и в соответствии с устанавливаемой начальной фазой воспроизводимой функции,Цифровой генератор функций, содержащии опорный генератор тактовой частоты, подключенный к входу преобразователя код в часто, реверсивный счетчик, подключенный через последовательно соединенные дешифратор последовательного считывания информации счетчика и квантователь функций к входу преобразователя код - напряжение и через последовательно соединенные дешифратор считывания импульсов реверса и коммутатор дешифратора реверса - к триггеру реверса, выход которого подключен к входу управления реверсивного счетчика, стабилизированный выпрямитель, подключенный к дешифратору последовательного считывания информации счетчика, и блок управления, выходы которого соединены с со 10 15 20 25 30 35 40 45 50 55 60 65 Формула изобретения506845 07 л фдад Составитель И, Наумова Редактор С. Хейфиц Текред Н. Локтионова Корректор Т, Добровольская Заказ 1112 17 Изд. М 1194 Тираж 864 Подписное ЦНИИ 11 И Государственного комитета Совета Министров СССР по делам изобретений и отк 1)ытпй 113035, Москва, Ж, Раунгская наб д. 4/5Типография, пр. Сап 1 нэва, 2 ответствующими входами опорного генератора тактовой частоты, преобразователя код - частота, квантователя функций, коммутатора дешифратора реверса и преобразователя код - напряжение, отличающийся тем, что, с целью повышения точности воспроизведения функций, он содержит формирователь периода функций и формирователь неравномерной импульсной последовательности в периоде функции, счетный вход которого подключен к выходу преобразователя код в часто, один из выходов - к счетному входу реверсивного счетчика, а другой выход - к счетному входу формирователя периода функций, управляемый вход которого подключен к выходу блока управления, а выход - к входу обнуления формирователя неравномерной импульсной последовательности в периоде функций, вход управления которого подключен к выходу блока 10 управления,
