Стенд для наладки и испытания измерителей временных параметров электромагнитных реле

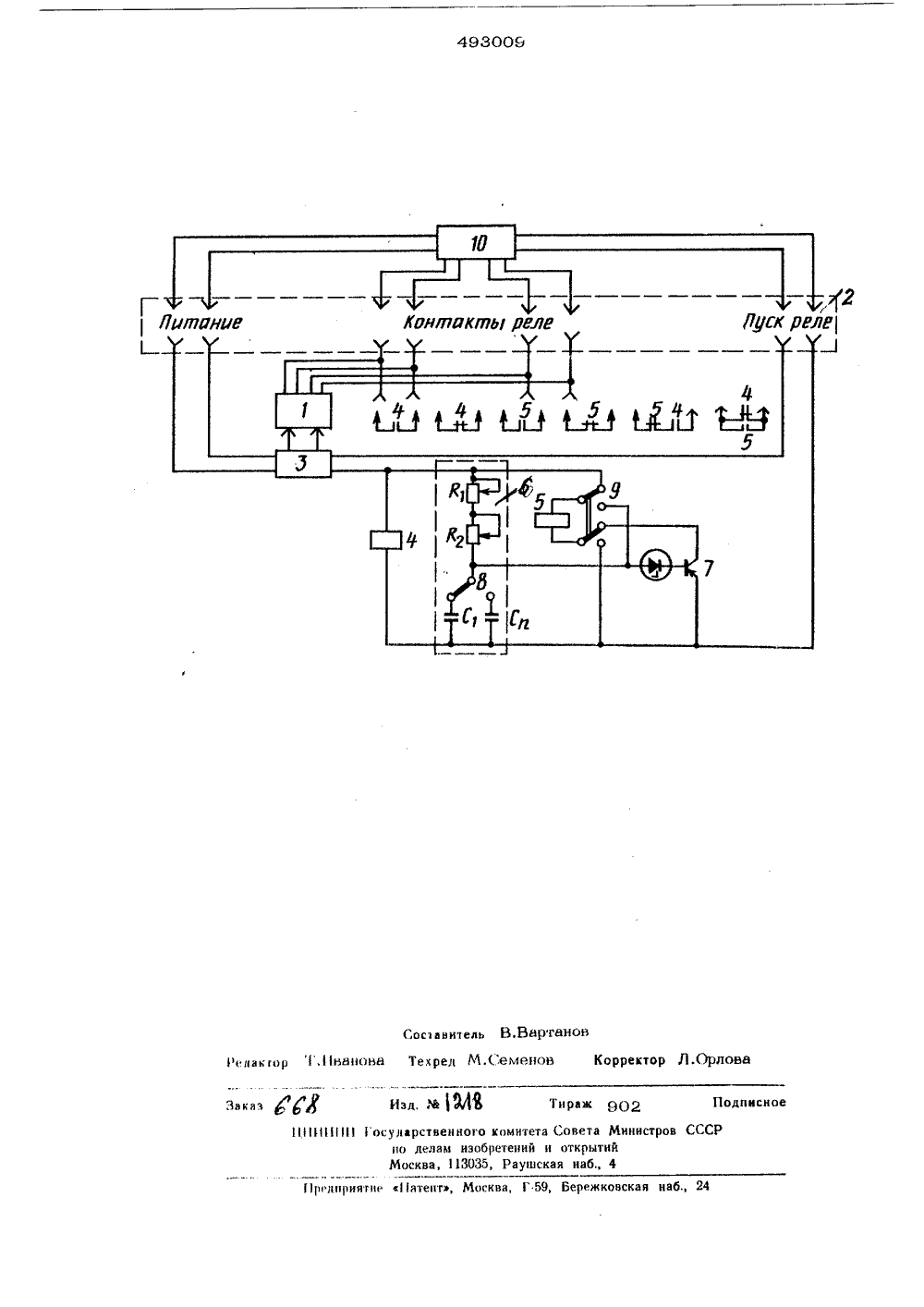

ОП ИСАНИЕ Союз СоветскихСоциапистицескихооеспубпнк(11) 493009 ИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(51) М 5/1 3 асударставниый комитеСовета Миииотроа СССРао делам изобратвиийи открытий(45) Дата оп икования описания 24,02,7(72) Авторы изобретени Биркенфелдс и И, С, Лапинская А, Я, Янаус,(7 ) Заявител жский опытный завод "Латвэнерго"(54) СТЕНД ДЛЯ НАЛАДКИ И ИСПЫТАНИЯ ИЗМЕРИТЕЛЕЙ ВРЕМЕННЫХ ПАРАМЕТРОВ ЭЛЕКТРОМАГНИТНЫХ РЕЛ м еле и много- неподвижны с эталон чки, а поддвух после- оров КС дительемых тел време йных стабилизир параметров, блок коммутации ованный источник питания 3, те электоомагнитные реле 4, даюшую С-цепочку 6, содер переменных резистораи1 контактн О, 5, времяза, транзисторный тый переключательнду посредством бломногоступенчер 9. К сте ключ И 8, туИзобретение относится к электротехни-ке и может быть использовано при наладке и испытаниях измерителей параметровэлектроконтактных устройств,Известный стенд для наладки и испытания измерителей временных параметровэлектромагнитных реле, содержащий эталонный измеритель временных параметров,блок коммутации и стабилизированный источник питания, не позволяет проводитьработы с высокой производительностью ив достаточно широком диапазоне измеряемых временных параметров.Предлагаемый стенд снабжен двумя многоканальными электромагнитными реле ивремязадающим устройством, содержащимС-цепочку и транзисторный ключ, причемобмотка первого электромагнита реле непосредственно подсоединена к шинам питания, а второго реле - через времязадающее устройство а контакты обоих релеподсоединены к измерительным цепям ис"пытуемого измерителя через блок коммутации, причем в одну из шин питания релевключены контакты пуска реле. Кроме того, стенд снабжен цепочкаиз отдельных, а также последовательни параллельно соединенных разнотипныхконтактов электромагнитных рступенчатым переключателем,ные контакты которого связаными конденсаторами КС-цеповижный контакт - с одним издовательно соединенных резист1 О ,цепочки.Это позволило повысить произво;ность и расширить диапазон измеря.временных параметров.На чертеже представлена схема пре15 лагаемого стенда.Стенд содержит эталонный измерика коммутации 2 присоединяется испытуе-мый измеритель 10.К измерительным цепям испытуемогоизмерителя посредством клемм,,контактыреле " блока коммутации подключаются цепочки, образованные из. отдельных а также последовательных и параллельно соединенных разнотипных контакто рв еле 4 и 5.Стенд работает следующим образом.Оператор элементами управления испы- щтуемого измерителя замыкает накороткоклеммы "пуск реле", одновременно начинается отсчет измеряемого временного интервала. При замыкании клемм Пуск релеобмотки электромагнитных реле 4 и 515подключаются к напряжению цепи питания:Реле 5 имеет задержку на срабатывание,величину которой устанавливают переюпочат елем 8 выбирая необходимую емкость20КС-цепочки, а переменными резисторамии Я плавно регулируя сопротивление1 2КС-цепочки. Сопротивления резисторов1 и Р значительно отличаются по вели 1 2чине, что позволяет произвести регулировку фпо принципу "грубо-точно". Окончание отсчета измеряемого временного интервалаопределяется моментом коммутации измерительных цепей испытуемого измерителяреле 4 и 5 при их срабатывании или отпускании.Для обеспечения необходимого времениотпускания реле 5 его обмотка тумблером9 присоединяется параллельно емкостиЗЬвремязадающей С-цепочки., Для определения работоспособности измерителя при йзмерении времен срабатывания и отпускания реле с замыкающимили размыкающим контактом, к измерительной цепи измерителя присоединяетс язамыкающий (или размыкающий) контактреле 5,Время между замыканием и размыкани1ем двух контактов измеряют, используя от-дельные контакты реле 4 и 5, которыепри этом подключаются к обеим парамклемм "Контакты реле" блока коммутации,Время кратковременного замыканияцепи обеспечивается цепочкой из последова тельно соединенных замыкающего контакта реле 4 и размыкающего контакта реле 5, При срабатывании обоих реле первым - замкнется контакт реле 4, после чегоконтакт реле 5, имеющего время срабатывания большее, чем у реле 4, восстановит разомкнутое состояние измерительной цепи . измерителя.Время кратковременного размыкания цепи обеспечивается цепочкой из параллельно соединенных размыкающего контактта реле 4 и замыкающего контакта реле 5.Все временные параметры контролируются эталонным измерителем 1, по показаниям которого градуируют ипроверяют испытуемый измеритель 10.Предмет изобретения1, Стенд для наладки и испытания измерителей временных параметров электромагнитных реле, содержащий эталонныйизмеритель временных параметров, блоккоммутации и стабилизированный источникпитания, отличающийся тем,что, с целью повышения производительности и расширения диапазона измеряемыхвременных параметров, он снабжен двумямногоконтактными электромагнитными реле и времязадающим устройством, содержащим ЦС-цепочку и транзисторный ключ,причем обмотка первогоэлектромагнитного реле непосредственно подсоединена кшинам питания, а второго реле - черезвремязадающее устройство, а контакты обоих реле подсоединены к измерительнымцепям испытуемого измерителя через блоккоммутации, причем в одну из шин питания реле включены контакты пуска реле.2. Стенд по и. 1, о т л и чающийс я тем, что он содержит цепочки из отдельных, а также последовательно и параллельно соединенных разнотипных контактов электромагнитных реле,З.Стендпоп, 1,отличающийс я тем, что он снабжен многоступенчатым переключателем, неподвижные контакты которого связаны с эталонными конденсаторами РС-цепочки, а подвижный контакт с одним из двух последовательно со-единенных резисторов (С-цепочки.493009 Пищоние и рглг 1 онеакщы реле Заказ ЩЯ Г11 Составитель В.Вартанов релаыор .11 ванова Текрел М,Семенов Корректор Л.ОрловаИзл, М М 3ТиРаж 902 Подписное 1111 И 1111 1 осуларственного комитета Совета Министров СССР ио лелам изобретений и открытий Москва, 113035, Раушская наб., 4 111 илнриятне 1 атент, Москва, Г 59, Бережковская наб., 24
