Способ продольной дифференциальной токовой защиты мощных синхронных генераторов

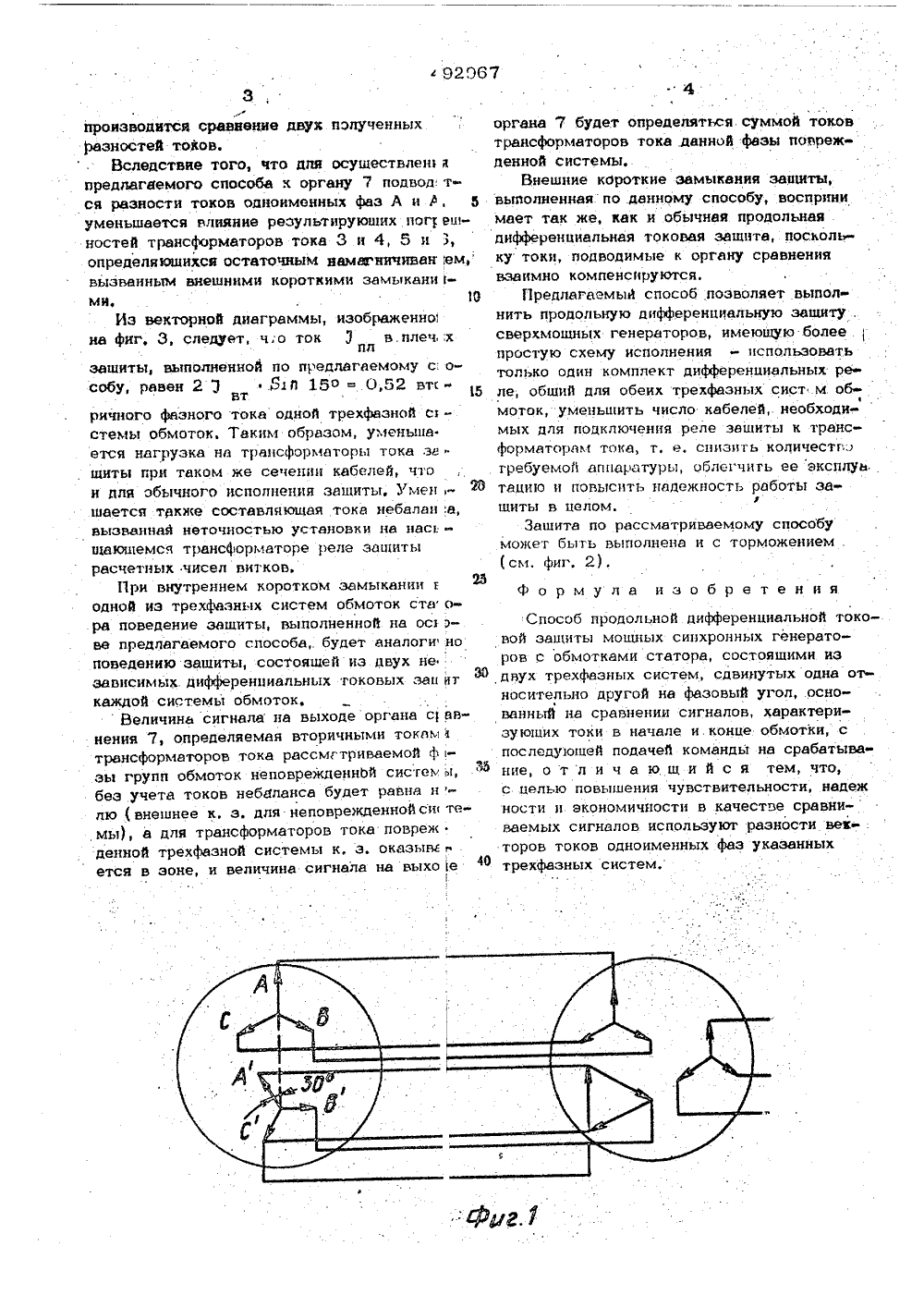

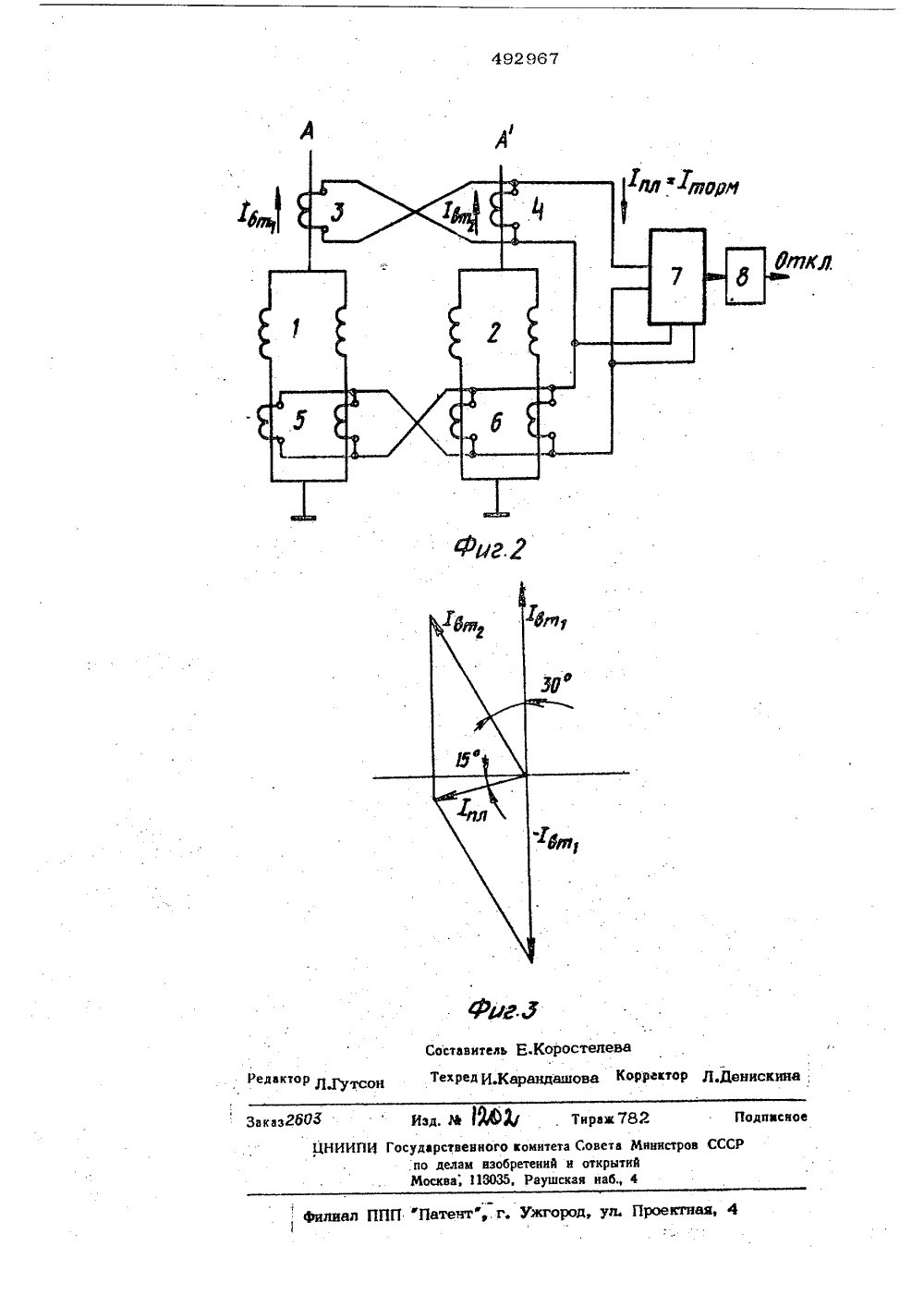

Смз Советских Социалистнческих Республик(51) М. прис осударстэенный комитетСоавтв Мннкстров СССРпо делов нзобретенийн открытий 23 ритет(53) 1 5. Бюл л е те иь М 43 ог 1 исанйя 08,04.76 1.316,925(54) СПОСОБ ПРОДОЛЬНОЙ ДИФФЕРЕНИИАЛЬНОЙТОКОВОЙ ЗА 1 ЦИТЬ МОПЦ 1 ЫХ СИНХРОННЫХ ГЕНЕРАТОРОВ, ка вой нер ток т ленно винв Изобретение относится к технике релейной защиты,Известны способы продольной дифференцивльной звшиты мощных синхронных гене-раторов с обмотками ствторв, состоящимибиз двух трехфвзных систем, сдвинутых однаотносительно. другой нв фазовый угол, основанные нв сравнении сигналов, характеризующихтоки в начале и конце обмотки, с последующей подачей команды нв срабатывание. 10При лредлвгвемом способе продольнойдифференциальной токовой звлгиты, с цепьюповышения чувствительности 1 надежности и1 акономичности, в качестве срввниввемых:сигналов исполыуют разности векторов токов одноименных фвз указанных трехфвэныхсистем.Предлвгвемый способ поясняется фиг, 1,2 и 3, где 1 - первая группа параллельных. ветвей фазы А обмотки ствторв генервторв; 202 вторая группе параллельных ветвей фв;зы Л обмотки ствторв генератора; 3, 41трв,гсформвторы тока, установленные нв выводах одноименных фвз (А и А ) обмоток ств тора со стороны генервторного напряжения; 5, 6 - трансформаторы тока, установлен, ные нв выводахтех же одноименных фвэ.обмоток ствторв со стороны нейтральных точек; 7 - орган, производящий сравнениедвух рвэностей векторов токов; 8 - орган,осушествляюший сравнение величины входио го сигнала с заданной пороговой величиной;вторичный ток трансформатора,то//фазы А, установленного нв выводах пергруппы обмоток ствторв со сторонт гевторного напряжения, 3 - вторичный .)рвнсформвторв тока фазы А, уствновго нв выводах второй группы обмотокствторв со стороны генервторного напряжения; 3 - ток в плече зашиты,Трансформаторы тока 3 и 4 включаются твк, чтобы ток в плече защиты ( т )плбыл равен разности векторов торичиых токовнв выводах групп обмоток 1 2 со стороныгенервторного напряжения, А логично включе,ны трансформаторы тока 5 и 6, располо, женные нв выводах групп обмоток со второны нейтральных точек. С помощью оргвнв 7с 92 М 7 3производится сравнение двух полученныхразностей токов.Вследствие того, что для осушествлею ипредлагаемого способа и органу 7 подвод тся разности токов одноименных фаз А и Ф, 5уменьшается влияние результирующих лог ешностей трансформаторов тока 3 и 4, 5 и 3,определяющихся остаточным намагничиван ем,вызванным внешними короткими замыкани 1 ми. 16Иэ векторной диаграммы, иэображенно 1на фиг, 3, следует, ч;о ток 3 в.плечхплзащиты, выполненной по предлагаемому с особу, равен 2 38 п 15 о 0,52 вт- вт ф 15ричного фазного тока одной трехфаэной системы обмоток, Таким образом, уменыцается нагрузка на трансформаторы тока зе.шиты при таком же сечении кабелей, чтои для обычного исполнении эациты. Умен,шается также составляющая тока небалан:а,вызванная неточностью установки на насьщаюшемся трансформаторе реле зашитырасчетных чисел витков,При внутреннем коротком замыкании иодной иэ трехфазных систем обмоток ста ора поведение зашиты, выполненной на ос рве предлагаемого способа, будет аналогиноповедению защиты, состоящей из двух независимых дифференциальных токовых заи 6 ткаждой системы обмоток.Величина сигнала на выходе органа с ввнения 7, определяемая вторичными токамтрансформаторов тока рассматриваемой ф эы групп обмоток неповрежденной систел 1,беэ учета токов небаланса будет равна н лю (внешнее к, з, для неповрежденнойси темы), а для трансформаторов тока поврежденной трехфазной системы к, з. окаэыы -.ется в зоне, и величина сигнала на выхо е 4 О 4органа 7 будет определяться. суммой токовтрансформаторов тока данной фазы поврежденной системы,.Внешние короткие замыкания запяты,выполненная по .данному способу, воспрянимает так же, как и обычная продольнаядифференциальная токовая зашита, поскольку токи, подводимые к органу сравнениявзаимно компенсируются,Предлагаемыи способ позволяет выполнить продольную дифференциальную защиту .сверхмощных генераторов, имеющую более .простую схему исполнения - использоватьтолько один комплект дифференциальных реле; общий для обеих трехфазных сист м. обмоток, уменьшить число кабелей, необходимых для подключения реле зашиты к трансформаторам тока, т. е. снизить количестязтребуемой аппаратуры, облсгчигь ее эксплуь.тацию и повысить надежность работы эащиты в целом.Зашита по рассматриваемому способуможет быть выполнена и с торможением(сл 1. фиг. 2). Формула изобретения Способ продольной дифференциальной токовой зашиты монных синхронных генераторов с обмотками статора, состоящими из двух трехфаэных систем, сдвинутых одна относительно другой на фазовый угол,.основанный на сравнении сигналов, характеризующих токи в начале и.конце обмотки, с последуюцей подачей команды на срабатывание, о т л и ч а ю щ и й с я тем, что, с целью повышения чувствительности, надеж ности и экономичности в качестве сравниваемых сигналов используют разности векторов токов одноименных фаз указанных трехфазных систем.492967 стввитель Е.Коростелева екред И.Карандашова Корректор П.Денискина; акто М 1 МЬ Тираа 78 Р ЗаказЛб однисное ЦНИ Государственного комитета Совета Министров СССР
