Генератор импульсов

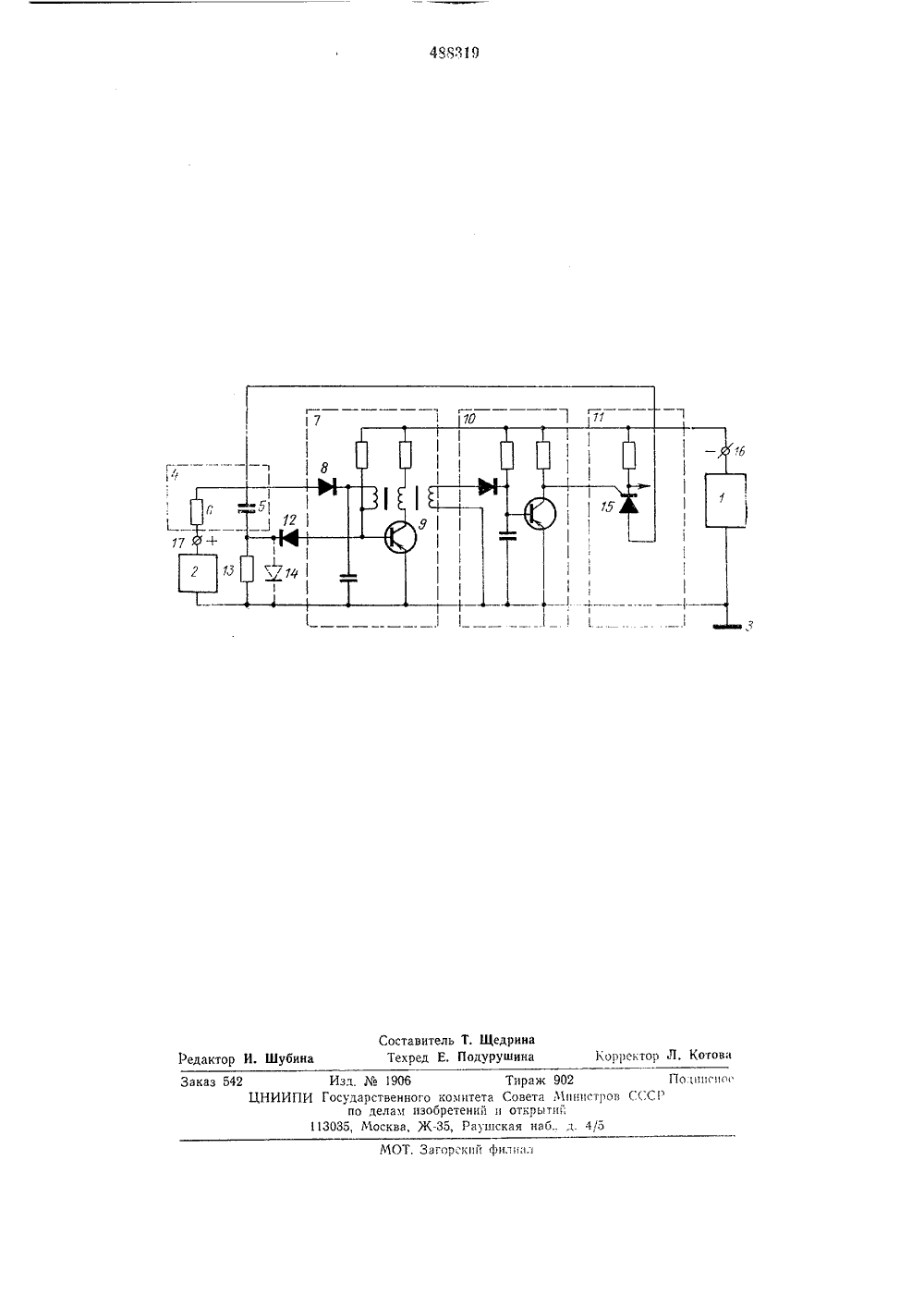

." .УГ 11" 1.т.АЯпят гфъ с ОЙ т, ь ф"ъф:х,ОПИСАНИЕ ИЗОБРЕТЕН ИЯ Союз Советских Социалистических Республик(22) Заявлено 22,02.73 (21) 1907464/26-2 51) М. 1 л. Н 031 1 с присоединением заявки Ле - (23) Приоритет -Опубликовано 15.10.75 Бюллетень Ме 3 Дата опубликования описания 11.05.76 Государственныи коцитаСовета Министров СССРпо делам изобретенийи открытий(72) Автор изобретен и Иван 71) Заявител 4) ГЕНЕРАТОР ИМПУЛЪС мененшо периода спульсов, особенностп,Целью изобретения является уменьшение влияния помех на нестабильность периода следования выходных импульсов при относительно малых скважностях.Это достигается тем, что в предлагаемом генераторе конденсатор времязадающей КС- цепи соединен с общей шиной через дополнительный резистор и с базой транзистора релаксатора через второй диод, причем переход эмиттер-база транзистора и второй диод включены согласно друг с другом.Кроме того, в предлагаемом генераторе, с целью увеличения линейности регулировочной характеристики, параллельно дополнительному резистору включен третий диод, причем общая точка конденсатора времязадающей КС-цепи и дополнительного резистора соединена с разноименными электродами второго и третьего диодов.На чертеже показана схема предлагаемого генератора, где 1 и 2 - первый и второй источники питания, разноименные полюсы которых соединены с общей шиной 3; 4 - время- задающая последовательная КС-цепь с конденсатором 5 и резистором 6; 7 - схема сравнения, содержащая первый диод 8 и релаксатор, транзистор 9 которого включен по схеме 0 20 Изобретение относится к области импульсной техники и может быть использовано в установках, имеющих высокий уровень внутренних и внешних помех, например, в управляемых выпрямителях, инверторах, мощных преобразователях, системах управления модуляторов накачки оптических квантовых генераторов.Известен генератор импульсов, содержащий, первый и второй источники питания, разноименные полюсы которых соединены с общей шиной, времязадающую последовательную КС-цепь, схему сравнения, содержащую первый диод и релаксатор, транзистор которого включен по схеме с общим эмиттером, выпрямитель с емкостным выходом, который подключен к входу формирующего каскада, и второй диод, причем точка соединения конденсатора и резистора времязадающей 1 хС-цепи подключена через ключевой элемент формирующего каскада к свободному полюсу первого источника питания и через первый диод к базе транзистора релаксатора, нагруженного на упомянутый выпрямитель, а резистор времязадающей КС-цепи соединен со свободным полюсом второго источника питания.Известный генератор обладает недостаточной помехоустойчивостью во время длительности выходного импульса. Вследствие этого недостатка воздействие помех приводит к из( и 488319 довапия выходных нмслучаях малой скважно 4883195 0 15 20 3с общим эмиттером, 10 - выпрямитель с емкостным выходом, который подключен к входу формирующего каскада 11; 12 - второй дииод и 13 - вспомогательный резистор, па. Р"аллельно которому может быть включен тре. тий диод 14,Точка соединения конденсатора 5 и рези. стора 6 подключена через ключевой элемент 15 формирующего каскада 11 к свободном полюсу 16 источника питания 1 и через диод 8 к базе транзистора 9. Релаксатор схемы сравнения 7 нагружен на выпрямитель 10. Резистор 6 соединен со свободным полюсом 17 источника питания 2, а конденсатор 5 соединен с общей шиной 3 через резистор 13 и с базой транзистора 9 через диод 12, причем переход эмиттер - база транзистора 9 и диод 12 включены согласно друг с другом,Генератор работает следующим образом, По окончаниии медленной разрядки через резисторы 6 и 13 предварительно заряженного в предыдущем цикле конденсатора 5 диод 8 отпирается и срывает колебания релаксатора; па выходе схемы сравнения 7 исчезают высокочастотные импульсы. После этого на выходе выпрямителя появляется сигнал, вызывающий срабатывание формирующего каскада 11, и конденсатор 5 заряжается до напряжения, сравнимого с напряжением источника 1,Во время зарядки конденсатора 5 на выходе устройства выделяется рабочий импульс.Конденсатор 5 заряжается по следующей цепи. Верхняя обкладка его через ключевой элемент 15 соединяется с полюсом 16 источника 1, а нижняя - через диод 12 и переход эмиттер - база транзистора 9 соединяется с общей шиной 3, Часть тока зарядки проходит через резистор 13, Однако резистор 13 выбирают, как правило, с достаточно большим сопротивлением, Поэтому основной зарядный ток проходит через базу транзистора 9 и переводит транзистор 9 из усилительного режима в состояние сильного насыщения, По окончании зарядки конденсатора 5 зарядный ток спадает и транзистор 9 возвращается в первоначальный усилительный режим.Диоды 8 и 12 запираются за счет напряжения на конденсаторе 5. Релаксатор начинает генерировать, па выходе схемы сравнения 7 появляются высокочастотные импульсы, которые выпрямляются и образуют сигнал, удерживающий каскад 11 в закрытом состоянии, При этом конденсатор 5 начинает медленно разряжаться через высокоомный резистор 6 и резистор 13. Начиная с момента окончания разрядки конденсатора 5, процессы в устройстве протекают аналогично вышеизложенному,25 30 35 40 45 50 55 4Так как во время длительности выходного импульса транзистор 9 находится в состоянии сильного насыщения, то помеха, поступающа в это время, не нарушает работу схемы сравнения 7, а вместе с тем и работу всего уст. ройства,Таким образом, генератор имеет повышенную помехоустойчивость в течение всего периода следования выходных импульсов.Для регулировки частоты резистор 6 следует заменить на резистор с переменным сопротивлением. Однако диапазон и линейность регулирования ограничивается резистором 13, так как он включен в цепь разрядки конденсатора 5, Качество регулирования частоты может быть повышено, если параллельно резистору 13 включить диод 14, который шунтирует резистор 13 во время разрядки конденсатора 5. Формула изобретения 1. Генератор импульсов, содержащий первый и второй источники питания, разноименные полюсы которых соединены с общей шиной, времязадающую последовательную КС- цепь, схему сравнения, содержащую первый диод и релаксатор, транзистор которого включен по схеме с общим эмиттером, выпрямитель с емкостным выходом, который подключен к входу формирующего каскада, и второй диод, причем точка соединения конденсатора и резистора времязадающей КС-цепи подключена через ключевой элемент формирующего каскада к свободному полюсу первого источника питания и через первый диод к базе транзистора релаксатора, нагруженного на упомянутый выпрямитель, а резистор времязадающей КС-цепи соединен со свободным полюсом второго источника питания, отличающийся, тем, что, с целью уменьшения влияния помех на нестабильность периода следования выходных импульсов при относительно малых скважностях, конденсатор времязадающей КС-цепи соединен с общей шиной через дополнительный резистор и с базой транзистора релаксатора через второй диод, причем переход эмиттер - база транзистора и второй диод включены согласно один с другим,2. Генератор по п. 1, отличающийся тем, что, с целью увеличения линейности регулировочной характеристики, параллельно дополнительному резистору включен третий диод, причем общая точка конденсатора времязадающей КС-цепи и дополнительного резистора соединена с разноименными электродами второго и третьего диодов.Заказ 54 гписио Тираж 902Совета Министров СССоткрытш,кая наб д. 4/5 ЦНИИП 10 Т, Загорский филиал Изд Мв 1906 И Государственного комитета по делам изобретений 1 113035, Москва, Ж, Раушс
