Мост для получения двусторонних телеграфных сигналов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 48636
Автор: Романов
Текст

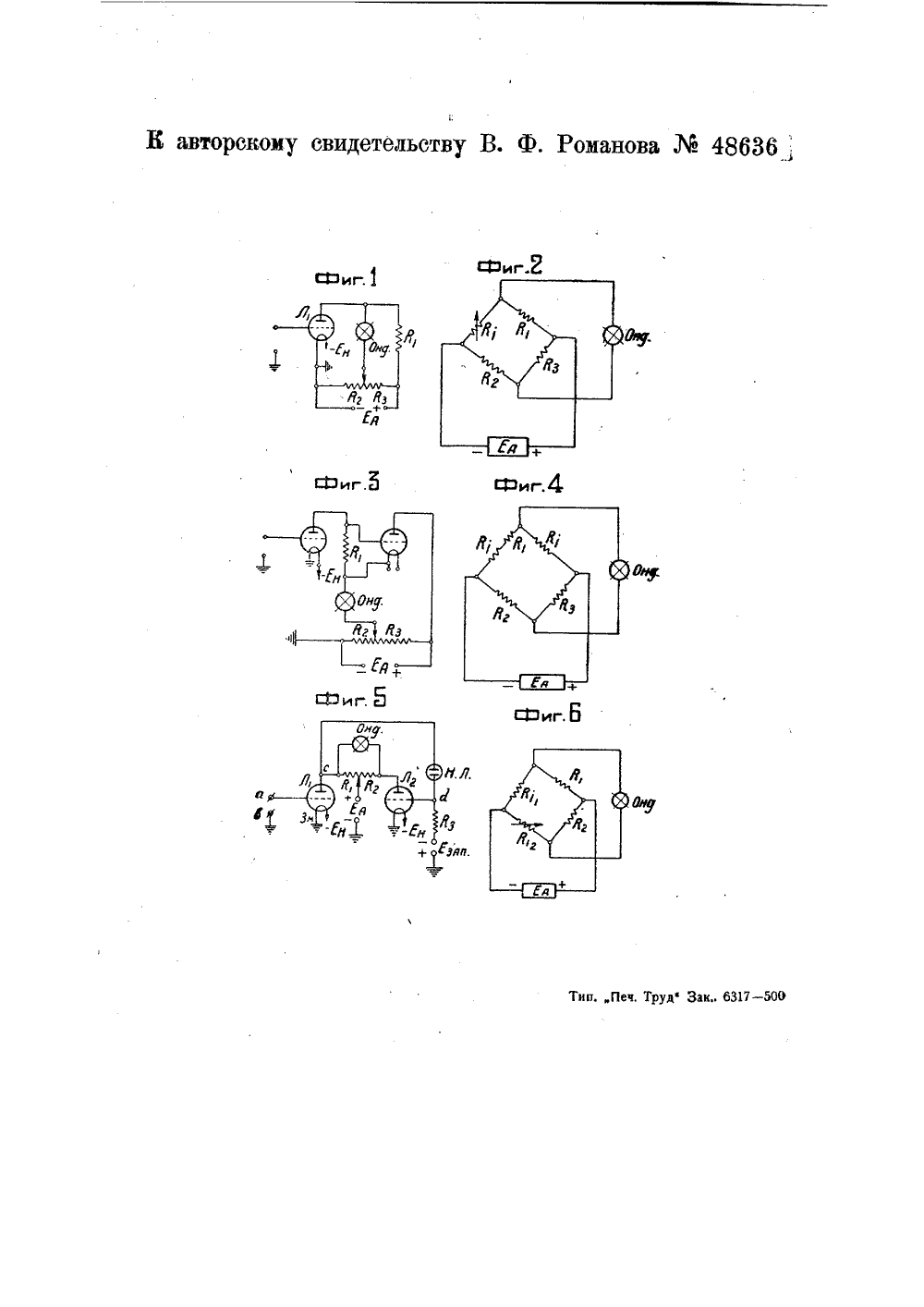

Класс 21 аф,Я " - : - ,; - ,;,ЖВТОРСКОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕ ОПИСЯНИЕ моста для получения двусторонних телеграфных сигналов.К авторскому свидетельству В. Ф. Романова, заявленному 10 февраля1936 года (спр. о перв.186654).О выдаче авторского свидетельства опубликовано 31 августа 1936 года. В ряде радио-телеграфных устройств (усилители-выпрямитЕли, усилители постоянного тока, телеграфные профессиональные приемники, электронные реле и т, д,) применяются, для получения на выходе устройства двустороннего телеграфного сигнала, мостовые схемы с электронными лампами.В простейшем виде подобная схема приведена на фиг. 1 и в эквивалентном изображении - на фиг. 2. Недостаток ф этой схемы состоит в том, что из четы- рех сопротивлений ЯК, Я, и К моста меняется только одно Р,., а это влечет малое использование лампы-манипулятора Л, (фиг. 1), т. е. схема имеет малый коэфициент полезного действия. Значительно лучшая схема приведена на фиг. 3 и в эквивалентном изображении и на фиг. 4, так как тот же мост из четырех сопротивлений РРР, и Й,. имеет два переменных сопротивления К и, следовательно, значительно более высокий коэфициент полезного действия.Схема по фиг, 3 имеет тот крупный недостаток, что она требует раздельного накала для двух ламп, или ламп с малым Й, (1500 - 2000 Я) и с,подогревным катодом.Схема, изображенная на фиг. 3, применяется в иностранной практике.Предлагаемая, согласно изобретению, схема моста, приведенная на фиг, 5 и в эквивалентном изображении на фиг.6, имеет преимущества перед двумя приведенными выше как по простоте, так и по коэфициенту полезного действия.Предлагаемый мост состоит из следующих элементов: двух-трех электронных ламп Л, и Л, анодной батареи Е задающей запирающее напряжение ондулятора или другого пишущего прибора Онд, сопротивлений Я, и Р,. в анодных цепях ламп Л, и Л неоновой лампы НЛ (иллюминационная 220 Ч) и сопротивления Ра в цепи сеткилампы Л,.Исходным для работы моста служит пульсирующее, одностороннее, прямоугольной (телеграфной) формы напряжение, подаваемое с зажимов а, Ь на сетку лампы Л, моста.В моменты времени, когда лампа Л, отперта, лампа Л, заперта напряжением батареи смещения Еи через ондулятор Онд идет ток одного направления.При этом неоновая лампа НЛ не горит, так как напряжение, ее запирающее, есть сумма напряжений батареи смещения Еи напряжения налампе Я, (что очевидно, если проследить цепь неоновой лампы НЛ),При запирании лампы Л, напряжение на ней повышается, вследствие чего суммарное напряжение, действующее в цепи неоновой лампы, увеличивается и, как следствие этого, неоновая лампавспыхивает и через сопротивление Р,проходит ток.Падение напряжения на сопротивлении Рориентированное плюсом (+)к сетке лампы Л, компенсирует действие запирающего напряжения батареисмещения Е, и лампа Л, отпирается.При этом ток в ондуляторе идет в обратном направлении с прежней силой, таккак Р,=ИОтличительные .особенности предлагаемого, согласно изобретению, мостазаключаются в следующем:1, Мост имеет две лампы при общемзаземленном накале.2. Вторая лампа А; производит манипуляцию от изменения напряжения нааноде первой лампы Л3. Связь между первой лампой Л, ивторой лампой Л, осуществляется черезнеоновую лампу НЛ.4. Манипуляция во второй лампе получается. за счет компенсации запирающего напряжения напряжением на сопротивлении в сеточной цепи от тока,проходящего через неоновую лампу. Предмет изобретения,1. Мост для получения двусторонних телеграфных сигналов быстродействующей телеграфии с применением двух ламп, отличающийся тем, что, с целью питания накала обеих ламп от одного источника, для манипуляции первой из этих ламп использовано подводимое извне напряжение, а для манипуляции второй лампы использованы падение напряжения на первой и связьгламп через неоновую лампу.2, При мосте по п, 1 применение манипуляции на сетку второй лампы компенсацией запирающего напряжения от батареи .напряжением на сопротивлении в цепи сетки второй лампы.
СмотретьЗаявка
186654, 10.02.1936
Романов В. Ф
МПК / Метки
МПК: H04L 5/04
Метки: двусторонних, мост, сигналов, телеграфных
Опубликовано: 31.08.1936
Код ссылки
