Функциональный генератор периодических сигналов

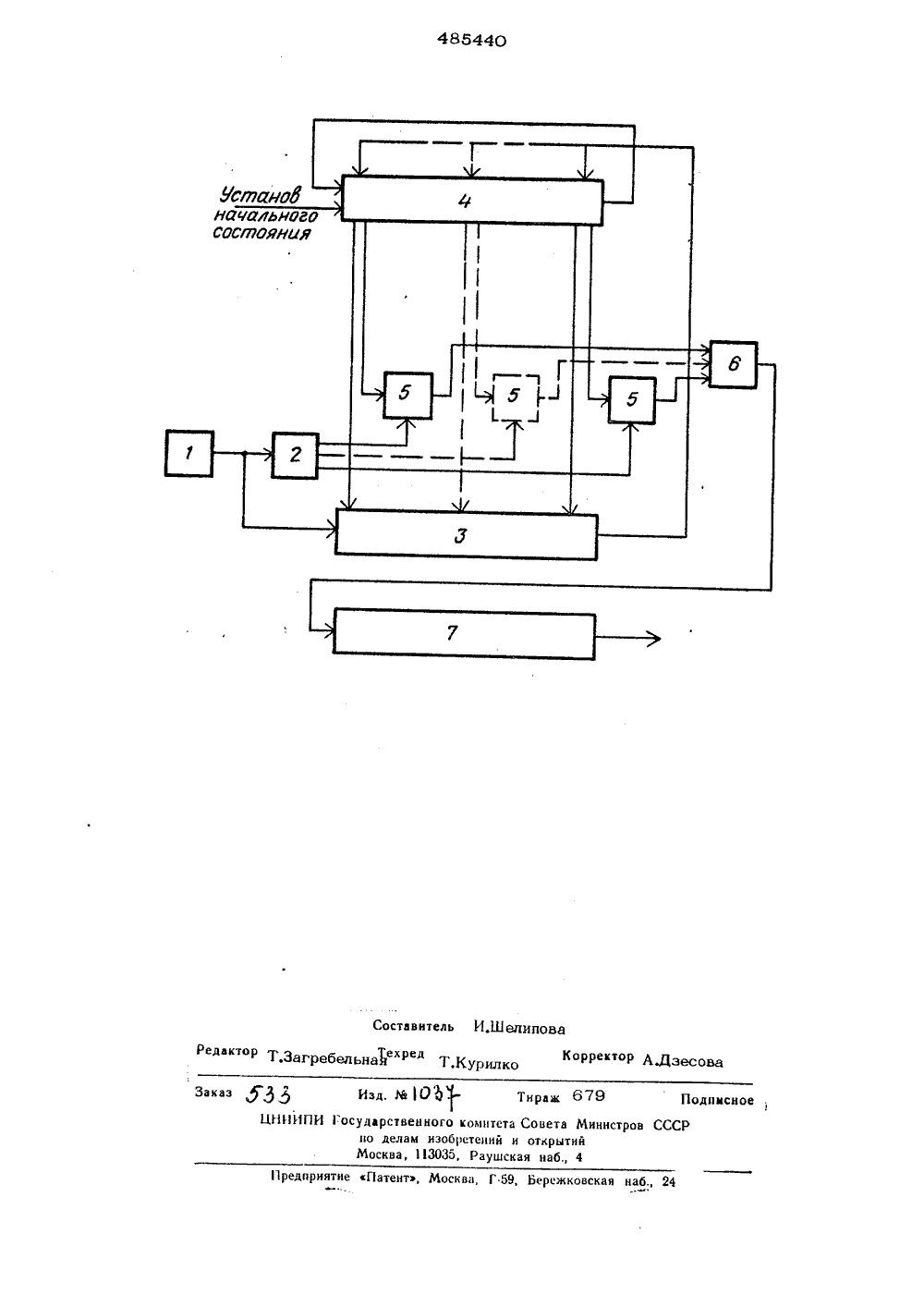

0 П И С А Н И Е пц 485440ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДВТИЗЬСТВУ Своз СоветекнхСоцналнстнчесааевеснубннк 61)Дополнительное к авт, свнд-ву) Заявлено 27.03,74 (21) 2008985/18(51) М, Кл. 6 06 1 Ю 2 рисоедииение ки Ио Гасударственный комитет Совете Нннистрав СССР ео делам изооретеннй и открытий23) Приоритет43) Опубликовано 25,09 летень35 (53ния 19 02 76 681.325 (088,8) ата опубликования опис 2) Авторы изобретения И, Бо В, Н, Петраков Соколова,(71) Заявите ЬНЫЙ ГЕНЕРАТОР ПЕРИОДИЧЕСКИХ СИГНАЛОВ) ФУНКЦ тактовый входу счетчика ещстра сдвигаодключен к выхНа чертеже и д которо мати быть аргумента,ок-схема устиспользовано, в частности,их устройствах.вестен функциональный гене4ческих сигналов, содержашииксированных частот, реверчик, кольцевой регистр сдвиг, логические элементы И, 1ляюший триггер,1 одел зображена ую роист б У ванньратор игенеравный рио тор сче а, дешийИ и уп Цель изобретения - ра оспроизводимых функций,Это достигается тем,одержащий реверсивный с енный к выходу элементаирение класса что в генератор, четчик, подклюИЛИ, соединензобретение относится к области авт и вычислительнои техники и может ного входами с выходами элементов И,первые входы которых подключены к выхо;дам генератора фиксированных частот, авторые входы соединены с единичными выходами кольцевого регистра сдвига, дополнительно введен счетчик аргумента, соединенный счетным входом с выходом генератора фиксированных, частот, а разряднымивходами -с нулевыми выходами кольцевого ва,стройство содержит генератор фиксирох частот, выполненный на генератор1 тактовых импульсов и делителе 2 частоты, Выход генератора 1 соединен со счетным входом счетчика 3 аргумента, выход1 О которого подключен к входу кольцевого 1 п. -гистра 4 сдвига,Выходы разрядов кольцевого регистр 1соединены с разрядными входами счетчик3 и первыми входами группы элементов 11 Ь 5, вторые входы которых подключены к выходам делителя 2 частоты. Выходы элемнтов И 5 через элемент ИЛИ 6 соединеныс входом реверсивного счетчика 7.Устройство работает следуюшим образом,20 С приходом импульса "Установ начального состояния" в первом разряде кольц- вого регистра 4 сдвига устанавливаетсяединица, Эта единица разрешает записатьна разрядные входы счетчика 3 ар 1 ументно число пропорциональное величине нерво 1 о485440 20 интервала аргумента воспроизводимой функции с постоянной проиэводнсй, а в реверсивный счетчик 7 функции (связь на блок-схе . ме не показана) разрешает занести в параллельном коде начальное значение функ- .,б цииВ начале работы на счетный вход счетчика 3 аргумента, работающего на вычитание, поступает такое количество тактовых импульсов с генератора 1, которое 10 равно величине, записанной в счетчик 3 аргумента, На вход реверсивного счетчика 7 функции через один из элементов И 5, открытый единицей с первого разряда кольцевого регистра 4 сдвига, поступает 1 тыкая частота с делителя 2, которая соответствует модулю производной 1 ггфункции на этом первом участке. После отсчета счетчиком 3 отрезкааргумента, соответствугошего постояннойпроизводнойфункции и записанного в счетчик аргумента, последний приходит в нулевое состояние. Это дает команду на сдвиг единицы в кольцевом регистре 4 сдвига и на запись в счетчик 3ыргумента нового значения интервала аргумента с постоянной производной г ,нри этом через соответствующий откры, тый элемент И 5 подается новая частотас делителя 2 частоты, которая соответствует новому значению модуля производнойнт,д,Есгги происходит смена знака производной ЯИ , с кольцевого регистры4 сдвига поступает коьиггды на переключение счетчика 7 функции из режима сложения в режим вычитания, остальныеоперации остаются прежними.Поступающие с делителя 2 частоты импульсы накапливаются реверсивным счетчиком 7 функции в течение интервалахй г,Таким образом, функциональный генератор реализует функциюу=у, У, (Фг 9" Ч ИВ результате того, что регистр 4сдвига кольцевой, после реализации последней точки функции в счетчик 3 записывается значение аргумента, соответствующее первому участку функции с постояннойг 1 роизводной, и все повторяется сначала,Таким образом, обеспечивается цикличность воспроизведения функции. Предмет изобретения Функциональный генератор периодических сигналов, содержащий реверсивныйсчетчик, подключенный к выходу элемента ИЛИ, соединенного входами с выходами элементов И, первые входы которыхподключены к выходам генератора фиксированных частот, а вторые входы соединеныс единичными выходами кольцевого регистра сдвига, о т л и ч а ю ш и й.с я тем,что, с целью расширения класса воспроизводимых функций, в него дополнительно введен счетчик аргумента, соединенный счетным входом с выходом генераторы фиксированных частот, а разрядными входами -с нулевыми выходами кольцевого регистрасдвига, тактовый вход которого подключенк выходу счетчика аргумента,485440 Составитель И.Ш елиповаКорректоР А Дзесоьа Редар Т,Загребельная р Т.Курилкои, ра 10 ф тнрак д 7 д вЦНИИПИ Государствеыыого комитета Совета Министров СССР по делам изобретений и открытий Москва, 13035, Раушская иаб., 4 Предприятие сПатентэ, Москва, Г 59, Ьережковская наб., 24
