Устройство для автоматического управления числом параллельно работающих агрегатов автономной электроустановки

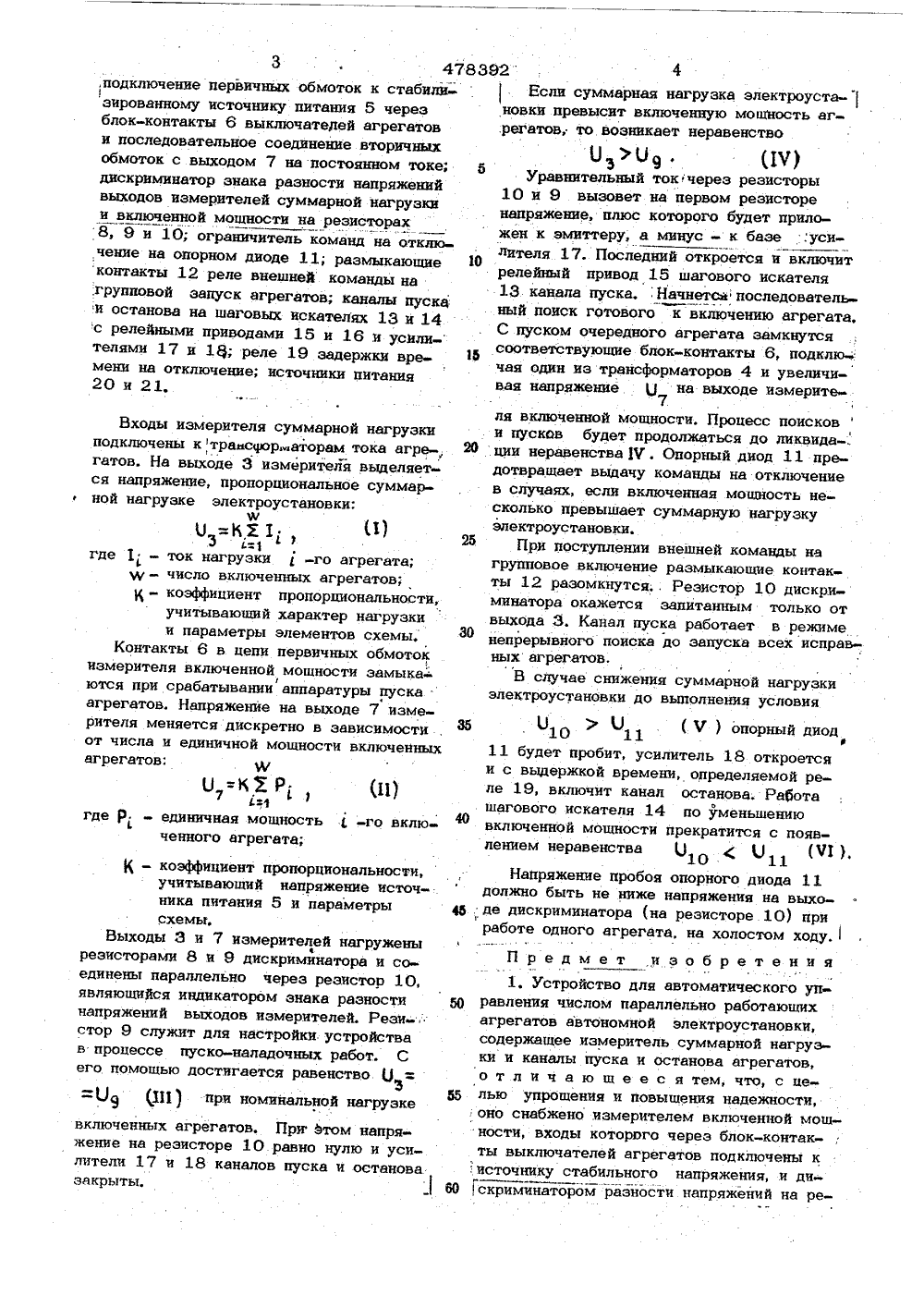

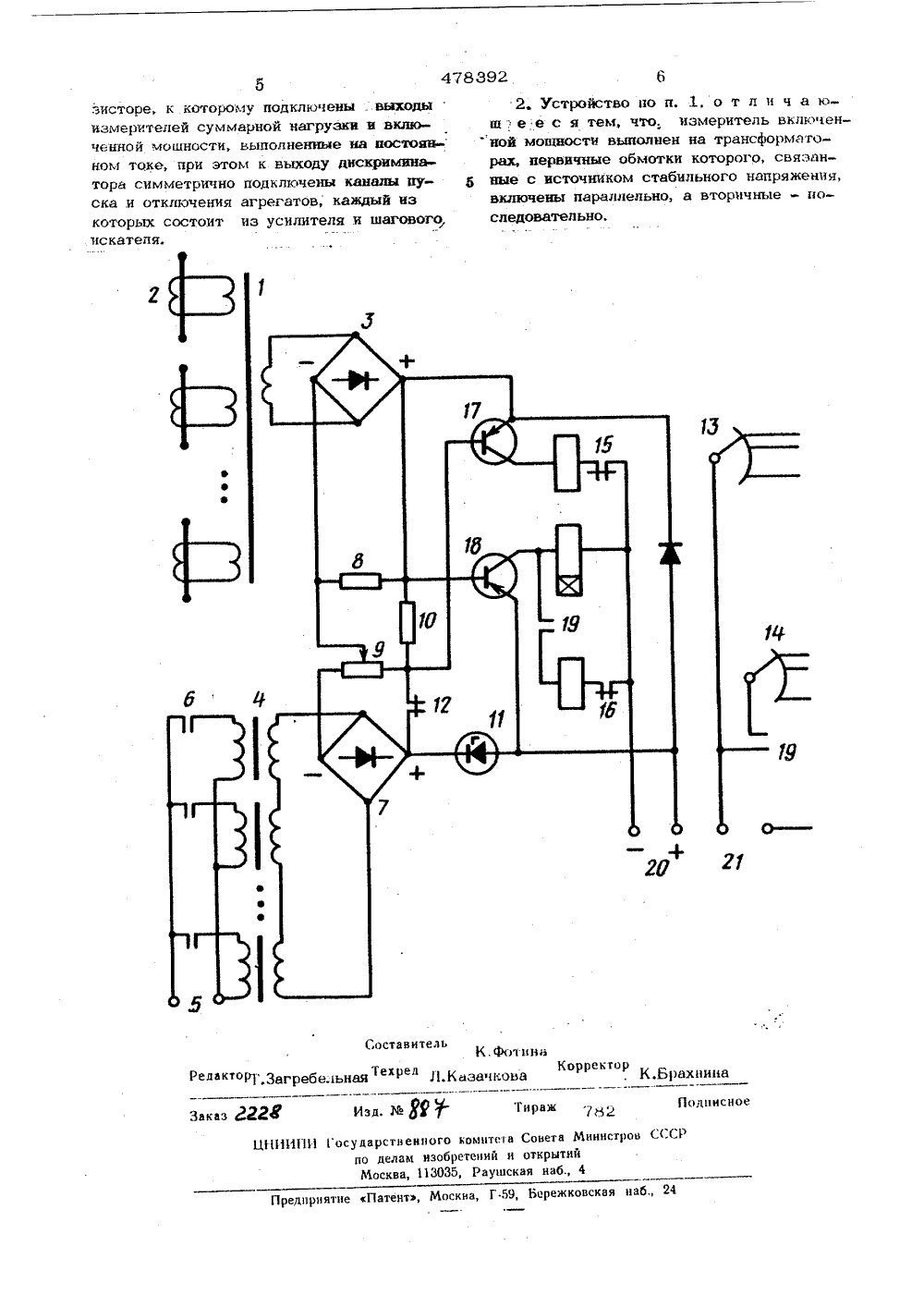

,подключение первичных обмоток к стабий зироввнному источнику питания 5 через блок-контакты 6 выключатедей агрегатов и последовательное соединение вторичных обмоток с выходом 7 на постоянном токе; дискриминатор знака разности напряжений выходов измерителей суммарной нагрузки и включенной мощности на резисторах 8, 9 и 10; ограничитель команд на отключение на опорном диоде 11; размыквюшие контакты 12 реле внешней команды нв ,групповой запуск агрегатов; каналы пуска и останова на щаговых искателях 13 и 14 с релейными приводами 15 и 16 и усили- телями 17 и 1 Ц; реле 19 задержки вре мени на отключение; источники питания 20 и 21. Входы измерителя суммарной нагрузки подключены к траыоуор:аторам тока агре гатов. На выходе 3 измерителя выделяется напряжение, пропорциональное суммарной нагрузке электроустановки:9(О =ИХ 1 И)Э 1где 1 - ток нагрузки-го агрегата;- число включенных агрегатов;К - коэффициент пропорциональности,учитывающий характер нагрузкии параметры элементов схемы.Контакты 6 в цепи первичных обмоток измерителя включенной мощности замыка-сются при срабатывании аппаратуры пуска4 агрегатов. Напряжение на выходе 7 измерителя меняется дискретно в зависимости от числа и единичной мощности включенных агрегатов: Югде Р - единичная мощность-го включенного агрегата; К - коэффициент пропорциональности,учитывающий напряжение источника питания 5 и параметры схемы.Выходы 3 и 7 измерителей нагруженыФрезисторами 8 и 9 дискриминатора и соединены параллельно через резистор 10, являющийся индикатором знака разности напряжений выходов измерителей. Резистор 9 служит для настройки устройства в процессе пуско-наладочных работ. С его помощью достигается равенство ЦЪ =О ф 1) при номинальной нагрузке включенных агрегатов. При Ьтом напряжение на резисторе 10 равно нулю и усилители 17 и 18 каналов пуска и останова закрыты..839 - 4Если суммарная нагрузка электроуста-ковки превысит включенную мощность аг.регатов; то возникает неравенствоОО 0 У)Уравнительный токчерез резисторы10 и 9 вызовет на первом резисторенапряжение, плюс которого будет приложен к эмиттеру, а минус - к базе .усилителя 17. Последний откроется и включитрелейный привод 15 шагового искателя13 канала пуска, Начнется последовательный поиск готового к включению агрегата,С пуском очередного агрегата замкнутсясоответствующие блок-контакты 6, подключая один из трансформаторов 4 и увеличивая напряжение ц на выходе измерите 7ля включенной мощности. Процесс поискови пусков будет продолжаться до ликвида-.20 .ции неравенства 17, Опорный диод 11 предотвращает выдачу команды на отключениев случаях, если включенная мощность несколько превышает суммарную нагрузкуэлектроустановки.ф При поступлении внешней команды нвгрупповое включение размыкающие контакты 12 разомкнутся., Резистор 10 дискриминатора окажется запитанным только отвыхода 3. Канал пуска работает в режименепрерывного поиска до запуска всех исправных агрегатов.В случае снижения суммарной нагрузкиэлектроустановки до выполнения условия З 5 О ) О ( Ч ) опорный диодЮ11 будет пробит, усилитель 18 откроетсяи с выдержкой времени, определяемой реле 19, включит канал оствнова, Работашагового искателя 14 по уменьшению 40включенной мощности прекратится с появлением неравенства 00 (Ч 1 ).10 11Напряжение пробоя опорного диода 11должно быть не ниже напряжения на выхо . де дискриминатора (на резисторе 10) приработе одного агрегата, на холостом ходу.П редмет,изобретения1. Устройство для автоматического ут равления числом параллельно работающихагрегатов автономной электроустановки,содержащее измеритель суммарной нагрузки и каналы пуска и останова агрегатов,отличающеес ятем, что, сце лью упрощения и повышения надежности,. оно снабжено измерителем включенной мощности, входы которого через блок-контакты выключателей агрегатов подключены кисточнику стабильного напряжения, и ди ",скримйнатором разности напряжений на ре478392 ельК. ФО 1 инаКорректорП.Казачкова оста РедактоРТ.Загребель Техре Брахи Изд. Ж фТираж нсное каз 3 строя СССР осударственного комитета Совета М по делам изобретений и открытий Москва, 113035, Раушская наб., 4 114 ИПИ Предприятие Патент, Москва, Г 59, бережковская наб,зисторе, и которому подключены выходыизмерителей суммарной нагрузки н вюпоченной мощности, выполненные на постоянном токе, при этом к выходу дискриминатора симметрично подключены каналы пуска и отключения агрегатов, каждый изкоторых состоит из усилителя и шаговогоискателя. 2. Устройство по п. 1. о т л и ч а юа: е е с я тем, что, измеритель включенной мощности выполнен на трансформаторах, первичные обмотки которого, связан ные с источником стабильного напряжения,включены параллельно, а вторичные - последовательно.
