Система для централизованного программного управления вентиляторными установками

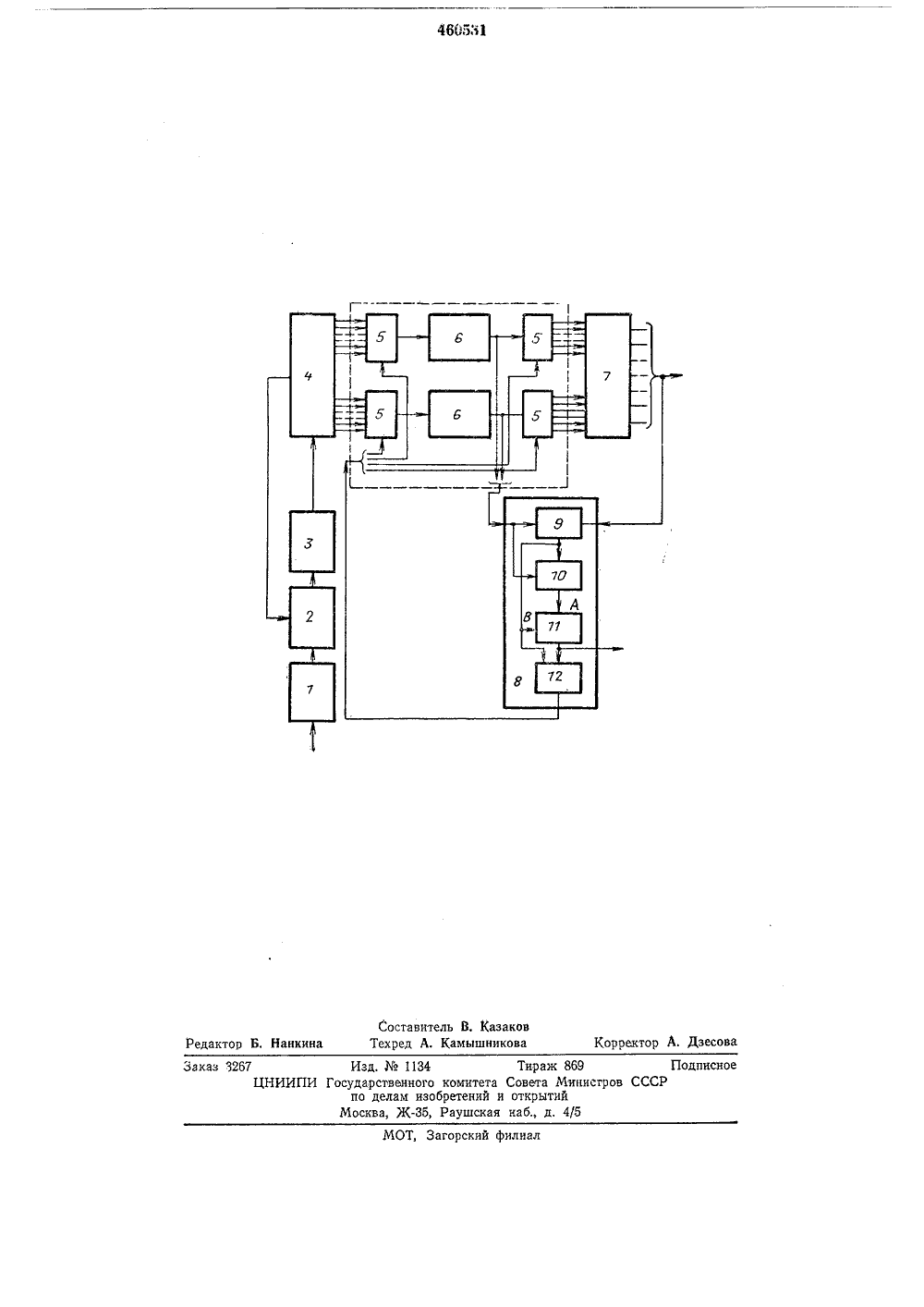

Союз Советских Социалистицеских Республик(51) М.Кл. б 05 Ь 19/18 с присоединением заявки -Государственный комитет Совета Министров СССР па делам изааретений и открытий(088.8) 72) Авторы изобретения Л, Я, Гимельшейн и А. М. Носов сский политехнический институт 3 аявител(54) СИСТЕМА ДЛЯ ЦЕНТРАЛИЗОВАННОГО ПРОГРАММНОГО УПРАВЛЕНИЯ ВЕНТИЛЯТОРНЫМИ УСТАНОВКАМИИзобретение относится к области автоматического управления, предназначено для использования в системах программного управления вентиляторными установками шахт.Известны системы для централизованного программного управления вентиляторными установками, содержагцие блок ввода программы, связанный с блоком считывания, усилители, исполнительные устройства вентиляторных установок и блок контроля отработки программы. 11 едостатками этих систем являются малое быстродействие и низкая точность их работы.Отличие описываемой системы состоит в том, что она содержит коммутатор, блок задания номера программы и блок совпадения номера программы, причем выход блока задания номера программы подключен к первому входу блока совпадения номера программы, второй вход которого связан с выходом номера программы блока считывания, выход блока совпадения номера программы через блок ввода программы соединен со входом блока считывания, выходы основной программы которого через коммутатор и усилители связаны с исполнительными устройствами вентиляторных установок, первый вход блока контроля отработки программы связан с выходом усилителей, второй - с выходом исполнительных устройств вентиляторных установок, а выход 2блока контроля отработки. программы подключен к управляющим входам коммутатора.Это позволяет повысить быстродействие иточность работы системы.5 г 1 а чертеже показана функциональная схема описываемой системы, которая содержит блок 1 задания номера программы, блок 2 совпадения номера программы, блок 3 ввода программы, блок считывания 4, коммутатор 5, т 0 усилители б, исполнительные устройства 7 вентиляторных установок, блок 8 контроля отработки программы, элемент И 9, элемент задержки 10, элемент запрета 11 и элементИЛИ 12.15 Система работает счедующим образом.При нажатии клавишей требуемого номерапрограммы блока 1 задания номера программы к нему подключаются соответствующие коду данного номера программы входы много входового элемента И блока 2 совпаденияномера программы; При подаче напряжения на блоки системы блок 3 ввода программы подает перфокарты поштучно в блок 4 на считывание. С выхода блока 4 на первый вход блока 2 совпадения номера программы поступают импульсы напряжения, соответствующие номеру программы перфокарты, находящейся в блоке считывания 4. При совпадении сигналов блока 1 задания номера программы и блозо ка считывания 4, что соответствует3положению, когда в блоке считывания находятся требуемая перфокарта, в блоке 2 вырабатывается сигнал 1 и передается команда остановки в блок 3 ввода программы, а с выхода последнего на вход блока 4 передается команда начала считывания основной программы, записанной на выбранной перфокарте, В исходном положении коммутатором 5 к выходу усилителей б подключены выходы основной программы блока 4, определяющие режим работы первой вентиляторной установки, а выходы усилителей - к цепям управления ее исполнительными устройствами 7, В зависимости от требуемого режима на входе, а соответственно, и на выходе одного из усилителей б появится напряжение, поступающее на первый вход блока 8 контроля отработки программы и подается команда исполнительным устройствам 7. На второй вход блока 8 подается сигнал с выхода исполнительных устройств 7 первой вентиляторной установки о действительном режиме работы. При совпадении требуемого и действительного режимов (при выполнении команды) на обоих входах блока 8 появляются одноименные сигналы, что влечет за собой появление сигнала 1 на выходе элемента 9, кото. рый подается на запрещающий вход В элемента 11, на элемент 12 и с первого выхода блока 8 - на коммутатор 5. Коммутатор перэключается на следующую ступень, подключая выходы блока 4, определяющие режим работы следующей вентиляторной установки, ко входу усилителей, а выход усилителей соответственно к ее исполнительным устройствам. Такие переключения будут осуществляться до управления последней вентиляторной установкой, после чего коммутатор автоматически отключает цепь управления от первого выхода блока 8, обесточивается и останавливает программу. При невыполнении команды за максимальное время, необходимое для ее выполне 4ния, элемент задержки 10 вырабатывает сигнал 1, что влечет за собой при отсутствии сигнала совпадения на запрещающем входе В элемента 11 появление сигнала 1 на его 5 выходе. Этот сигнал подается на устройствосигнализации о невыполнении команды через второй выход блока 8 и через элемент 12 (с первого выхода блока 8) - на переключение коммутатора для управления следующим вен тилятором, аналогично описанному выше. Вслучае, если в системе не было отказов, появляется сигнал о нормальном окончании программы.Предмет изобретенияСистема для централизованного программного управления вентиляторными установками, содержащая блок ввода программы, свято занный с блоком считывания, усилители, исполнительные устройства вентиляторных установок и блок контроля отработки программы, отличающаяся тем, что, с целью повышения быстродействия и точности работы системы, 25 она содержит коммутатор, блок задания номера программы и блок совпадения номера программы, причем выход блока задания номера программы подключен к первому входу блока совпадения номера программы, второй вход которого связан с выходом номера программы блока считывания, выход блока совпадения номера программы через блок ввода программы соединен со входом блока считывания, выходы основной программы которого через коммутатор и усилители связаны с исполнительными устройствами вентиляторных установок, первый вход блока контроля отработки программы связан с выходом усилителей, второй - с выходом исполнительных устройств 40 вентиляторных установок, а выход блока контроля отработки программы подключен к управляющим входам коммутатора.Заказ 3267 Изд,1134 Тираж 869 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб д. 45 МОТ, Загорский филиал
