Сепаратор для сыпучих материалов

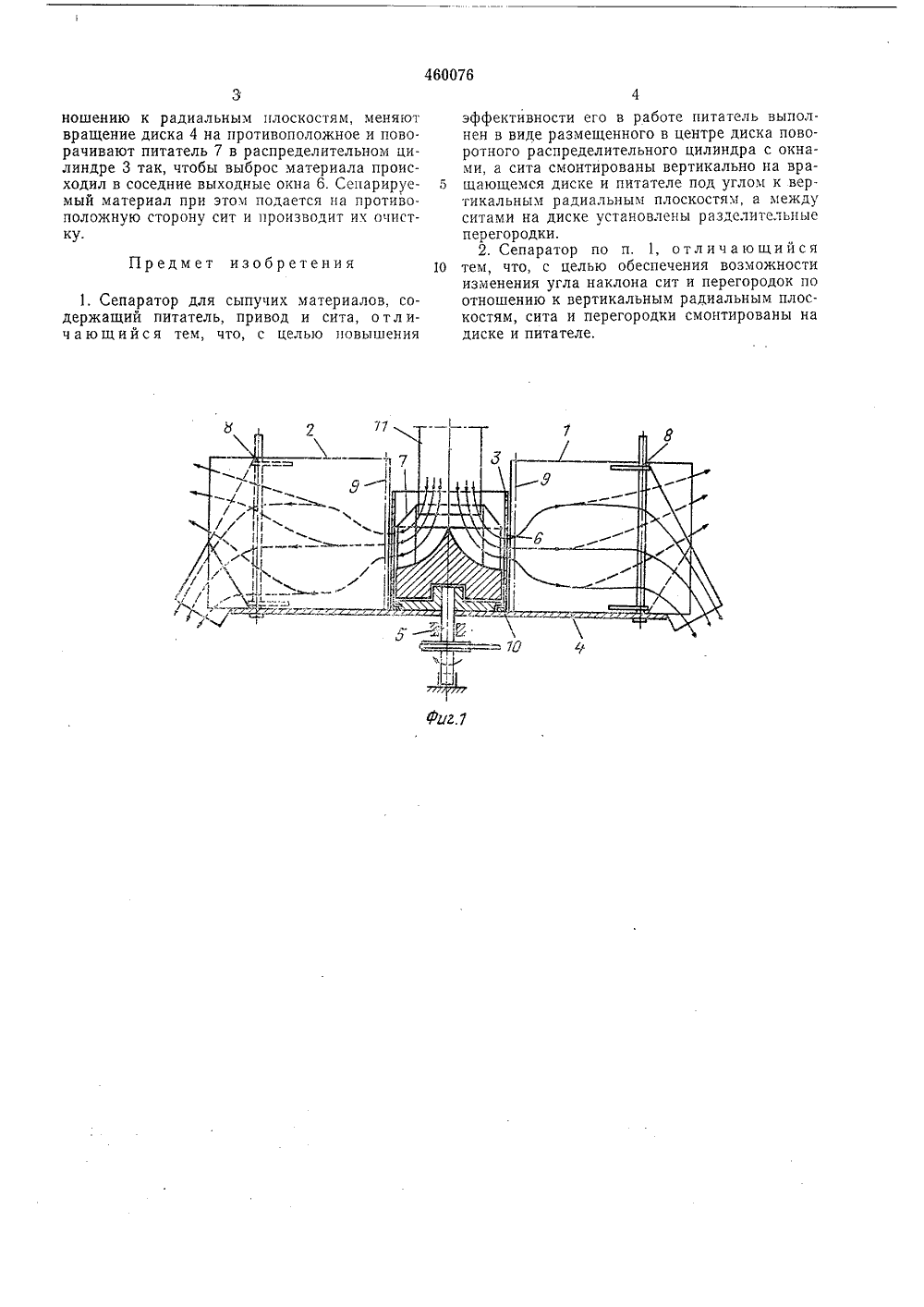

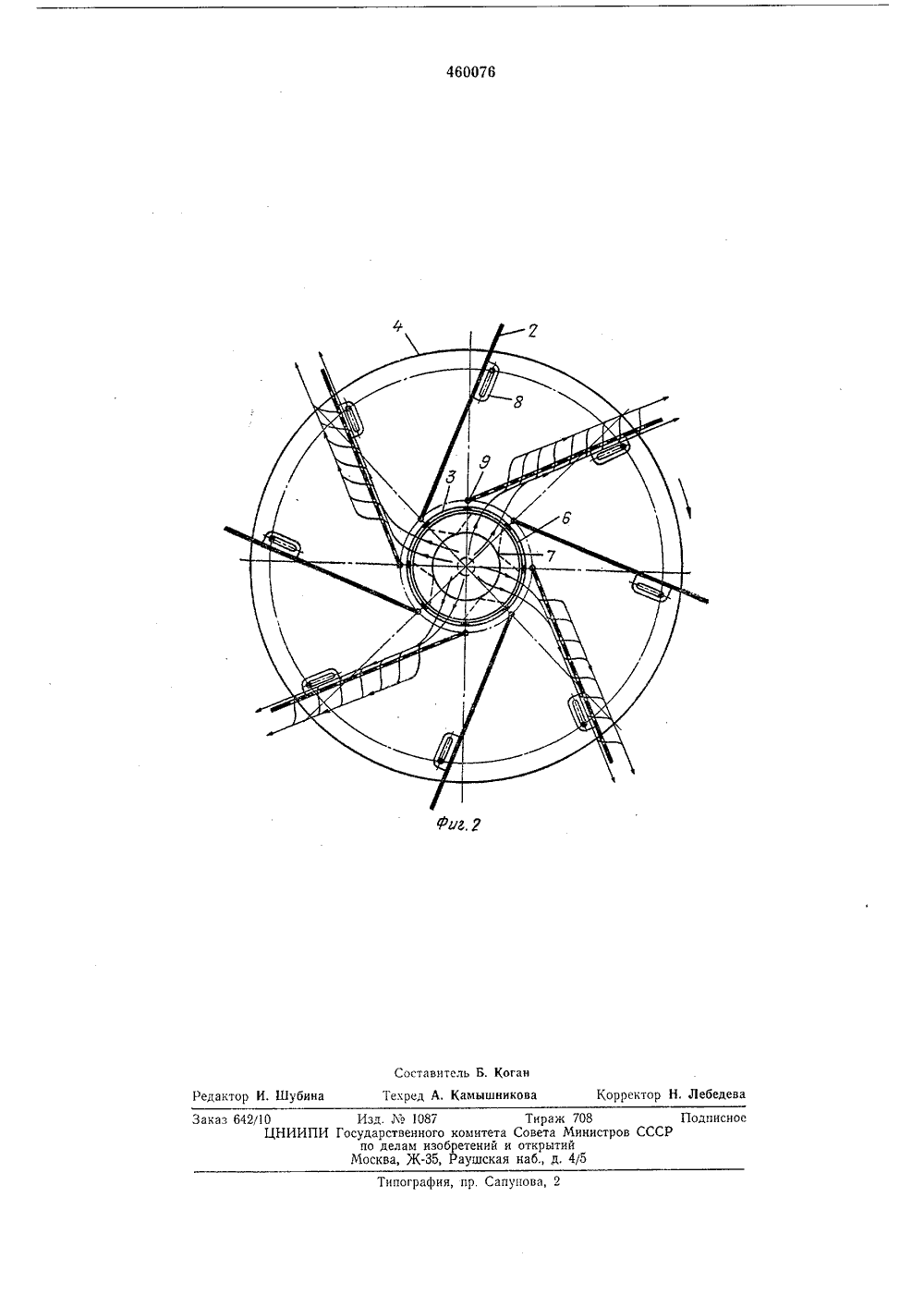

Союз Советских Социалистических Республик(61) Дополнительное (22) Заявлено 14.03,7с присоединение с авт. свид-ву (21) 1892650/29-33 1) М. Кл. В 07 Ь 1/12 яв осудерстеенныи комитет овета Министров СССР по делам изобретенийи открытий риоритет 53) УДК 621,928(088,8 летеньпубликовано 15.0 писания 21.03.75 а опубликования 2) Авторы изобретени В, И. Бородай и О. М. Кононенк Заявитель Новочеркасский ордена Трудового Красного Знамени политехническийинститут имени Серго Орджоникидзе 54) СЕПАРАТОР ПУЧИХ МАТЕРИАЛОВ Изобретение может найти применение в промышленности строительных материалов, горнообогатительной промышленности и в других областях для сепарации сыпучих материалов по крупности их компонентов. 5Известны сепараторы для сыпучих материалов, содержащие питатель, привод и сита.Цель изобретения - повышение эффективности работы сепаратора.Это достигается тем, что сита предлагаемого 10 сепаратора смонтированы вертикально на вращающемся диске под углом к вертикальным радиальным плоскостям, причем между ситами на диске установлены разделительные перегородки, а питатель выполнен в виде разме щенного в центре диска поворотного распределительного цилиндра с окнами.Кроме того, для обеспечения возможности изменения угла наклона сит и перегородок по отношению к вертикальным радиальным 20 плоскостям, сита и перегородки смонтированы на диске и поворотном распределительном цилиндре шарнирно.На фиг. 1 показан предлагаемый сепаратор, разрез; на фиг. 2 - то же, план. 25Рабочий орган сепаратора содержит сита 1, перегородки 2 и распределительный цилиндр 3, смонтированные на вращающемся диске 4, закрепленном на приводном валу 5. Распределительный цилиндр 3 выполнен с разгру зочными окнами 6, а внутри цилиндра установлен питатель 7 с каналами, число которых вдвое меньше числа окон 6 в цилиндре. Сита 1 и перегородки 2 крепят к распределительному цилиндру 3 и диску 4 шарнирами 8 и 9, причем цилиндр 3 прикреплен к диску 4 кольцевым скользящим шарниром 10, позволяющим ему вращаться вокруг вертикальной оси относительно диска 4.Подлежащий сепарации сыпучий матерна подают по трубе 11 в питатель 7, в котором он делится на потоки по числу сит и через окна 6 в распределительном цилиндре 3 поступает на сита 1, которые вращаются вместе с диском 4. Сходом с сит 1 идет крупная фракция материала, а проходом через ячейки сит идет мелкая фракция. Их улавливают раздельно в кольцевые приемники, установленные вокруг сепаратора (на чертеже не показаны).Поворотом распределительного цилиндра 3 вокруг его оси, благодаря наличию шарниров 8 и 9 можно изменять угол наклона сит и перегородок по отношению к вертикальным радиальным плоскостям и тем самым регулировать производительность сепаратора.Сепаратор позволяет также очищать сита от засорения сепарируемым материалом путем смены рабочей стороны сит, для чего изменяют угол установки сит и перегородок по отношению к радиальным плоскостям, меняют вращение диска 4 на противоположное и поворачивают питатель 7 в распределительном цилиндре 3 так, чтобы выброс материала происходил в соседние выходные окна 6, Сепарируемый материал при этом подается на противоположную сторону сит и производит их очистку.Предмет изобретения 1. Сепаратор для сыпучих материалов, содержащий питатель, привод и сита, о т л ич а ю щ и й с я тем, что, с целью повышения эффективности его в работе питатель выполнен в виде размещенного в центре диска поворотного распределительного цилиндра с окнами, а сита смонтированы вертикально на вра щающемся диске и питателе под углом к вертикальным радиальным плоскостям, а между ситами на диске установлены разделительные перегородки,2. Сепаратор по п, 1, отличающийся 10 тем, что, с целью обеспечения возможностиизменения угла наклона сит и перегородок по отношению к вертикальным радиальным плоскостям, сита и перегородки смонтированы на диске и питателе..2 Составитель Б, КоганТекред А. Камышникова снос Типография, пр. Сапунова, 2 Редактор И. Шубин Заказ 642/10ЦНИИПИ Изд. М 1087сударственного комитет по делам изобретенийМосква, Ж, Раушска Тираж 708Совета Министрооткрытийнаб., д, 4/5 тор Н. Лебедева
