Реле для блокирования дифференциальной защиты

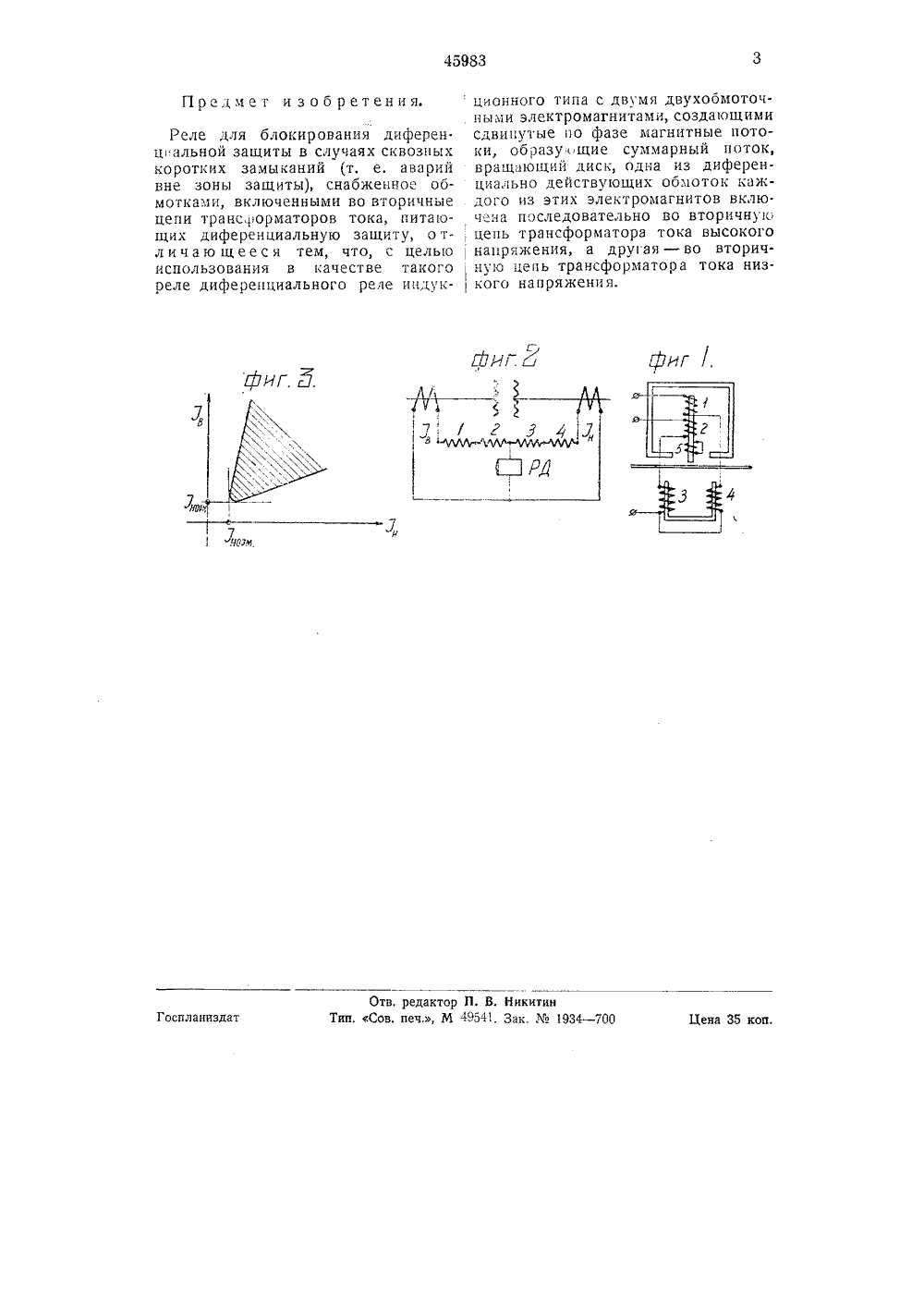

, 68 НИЯ ПИСАНИЕ ИЗОБР ВТОРСКОМУ СВИДЕТЕЛЬСТ гисврировано в Бюро изобретений Госплана при СНК СССР Я. Н, Штрафун. еле для блокирования диференциальной защитыЗаявлено 21 марта 1935 года аа М 165773. ыдаче авторского свидетельства онублкковано 29 февраля 1936 го, рующеетивлениеВ цепьдвухобмо защитьматор Принципиальная схема применения блокирующего реле диференциальной защиты электрических установок не является новой и в применении к защите трансформаторов описана в статье Ярегге 1 а 1 з" в журнале 81 егпепзгейзс 11 г 1 й"12 за 1932 г.В качестве блокировочного реле фирмой Сименс-Шуккерт применено электромагнитное реле направления тока с особой характеристикой, В упомянутой статье указано, что, учитывая специфичность характеристики блокировочного реле, не представляется возможным применять для этой цели конструкцию индукционного реле, так как последнее имеет гиперболическую характеристику.Предметом предлагаемого изобретения является конструкция индукционного реле, имеющего специальную характеристику блокирующего реле диференциальной защиты, Предлагаемое реле представляет собой обычную индукционную систему Фер. рариса, состоящую из верхнего и нижнего электромагнитов, между которыми расположен диск, Сущность предлагаемого реле заключается в особом сочетании обмоток как почислу создаваемых ими ампервитков так и по схеме их соединения.На чертеже фиг. 1 изображает схематически принципиальную кон, струкцию предлагаемого реле и схему соединений обмоток; фиг. 2 -схему включения обмоток реле в цепьдиференциальиой защиты; фиг. 3 - характеристику реле,Реле состоит из двух электромагнитов, расположенных по разным сто, ронам вращающегося диска.Обмотки 1. и 2 верхнего электро. , магнита соединены так, что потоки,создаваемые ими, направлены на.встречу друг другу; точно так же соединены и обмотки 3 и 4 нижнего электромагнита.Для создания необходимого для работы реле сдвига между потоками верхнего и нижнего электромагнитов на последнем помещается короткозамкнутая катушка 5 либо ко-роткозамкнутый виток на его вы ступе либо применено какое. либодругое из известных для этой цели приспособлений, например, шунтиобмотку активное сопрои т. п.диференциальнойточного трансфор апредлагаемде ре.де включается согласно схеме по фиг. 2.Благодаря такому соединению и специальному подбору числа витков реле действует в сторону размыка. ния нормально замкнутых контактов, соединенных последовательно с контактами диференциального мгновенного реле РД, в том случае, когда прямые, параллельные осям координат и отсекающие на них соответ. ствующие величины токов 1 в и 1 н, пересекаОтся в точке, лежащей на кривой характеристики (фиг. 3 или же на находящейся внутри ее (т. е, на заштрихованной) части. Это соответствует режиму сквозного короткого замыкания, в котором, следовательно, диференциальная защита не будет деиствовать. Если же точка пересечения будет лежать вне кривой (режим вну. треннего повреждения при односто. ропнем питании), или если аварийный ток 1 в или 1 н изменит свое направление (внутреннее повреждение при двустороннем питании), контакты блокирующего реле остаются замкнутыми и диференциальная защита производит выключение,Такое действие реле можно объ. яснить следующим образом. Момент, создаваемый в реле, определяется особо взаимосвязью ампервитков обмоток реле и равен где й - коэфициент пропорциональности, 1 в - вторичный ток трансформатора тока на стороне высокогонапряжения, 1 н - то же на стороненизкого напряжения, У, У 11, иМ - числа витков обмоток 1, 2, 3и 4 соответственно.Благодаря этому хара.теристикареле принимает форму, указаннуюна фиг, 2,Тангенс угла наклона характеристики, как показали расчеты. приближенно равен отношендддо витковдд 2 дд 4, - или1 3В частном случае, в выполненнойавтором на заводе конструкции, принятой производством, Хд =: М 2= 18И Р 2=М,=б,При аварии в защищаемой зоне и, питании с одной стороны токи 1 д, и 1 н направлены в одну сторону,причем ток 1 в - увеличенный токаварии, ток 1 дд не превышает токанагрузки, если пптани: происходи г, со стороны высокого напряжения и,.наоборот, если питание происходитсо стороны низкого напряжения.Точка пересечения прямых, пары; -лельных осям координат, определяю, щих соответствудощие значения этихтоков, лежит в незаштрихованноичасти характеристики ,вне" ее), -контакты реле остаются замкнутыд,, и диференциальная защита произво) дит выключение.При ав;рии в защищаемой зоне идвустороннем питании токи Ув и 1направлены в противоположные с.о.роны, что соответствует положениюточки пересечения прямых, опреде, лядощих их значения, в левом верхнем или правом нижнем квадрантекоординатной системы, - реле неразмыкает контактов, диференциаль, ная защита действует.При сквозном коротком замыкании, ,и Ь текчт в одном направлении,достигают кратности аварийного тока и отличаются друг от друга толь, ко на величину тока небаланса транс форматоров тока. Точка пересеченияпрямых, определяющих их значение,находится в заштрихованной частихарактеристики (внутри" ее) - релеразмыкает контакты и блокируетдиференциальную защиту, предот., вращая ее неселективное действие.Реле применимо также для защиты, трехобмоточных трансформаторов,параллельных линий и т. п.Вопрос о необходимой выдержкевремени для устранения неселективного выключения от толчков на.,даг( ничивающего тока при включениитрансформатора, а также при сбросевнедпнед аварии разрешается приме нением трехфазного реле напряжения, которое дает выдержку временив этих режимах и допускает мгно венное действие диференциальнойзащиты при аварии в защищаемойзоне,45983П р е д м е т и з о б р е т е н и я. ционного типа с двумя двухобмоточными электромагнитами, создающимиРеле для блокирования диферен. сдвинутые по фазе магнитные потоцальной защиты в случаях сквозных ки, образущие суммарный поток, коротких замыканий (т. е, аварий вращающий диск, одна из диференвне зоны защиты), снабженное об- циально действующих обмоток кажмотками, Включенными ВО вторичные дого из этих электромагнитоВ Вклю. цепи транс,рорматоров тока, питаю- чена последовательно во вторичную щих диференциальную защиту, о т- цепь трансформатора тока высокого л и ч а ю щ е е с я тем, что, с целью напряжения, а другая - во вторичиспользования в качестве такогоную цепь трансформатора тока низреле диферепциального реле ипдук-кого напряжения.фИ/.
