Дифференциальный глубинный манометр

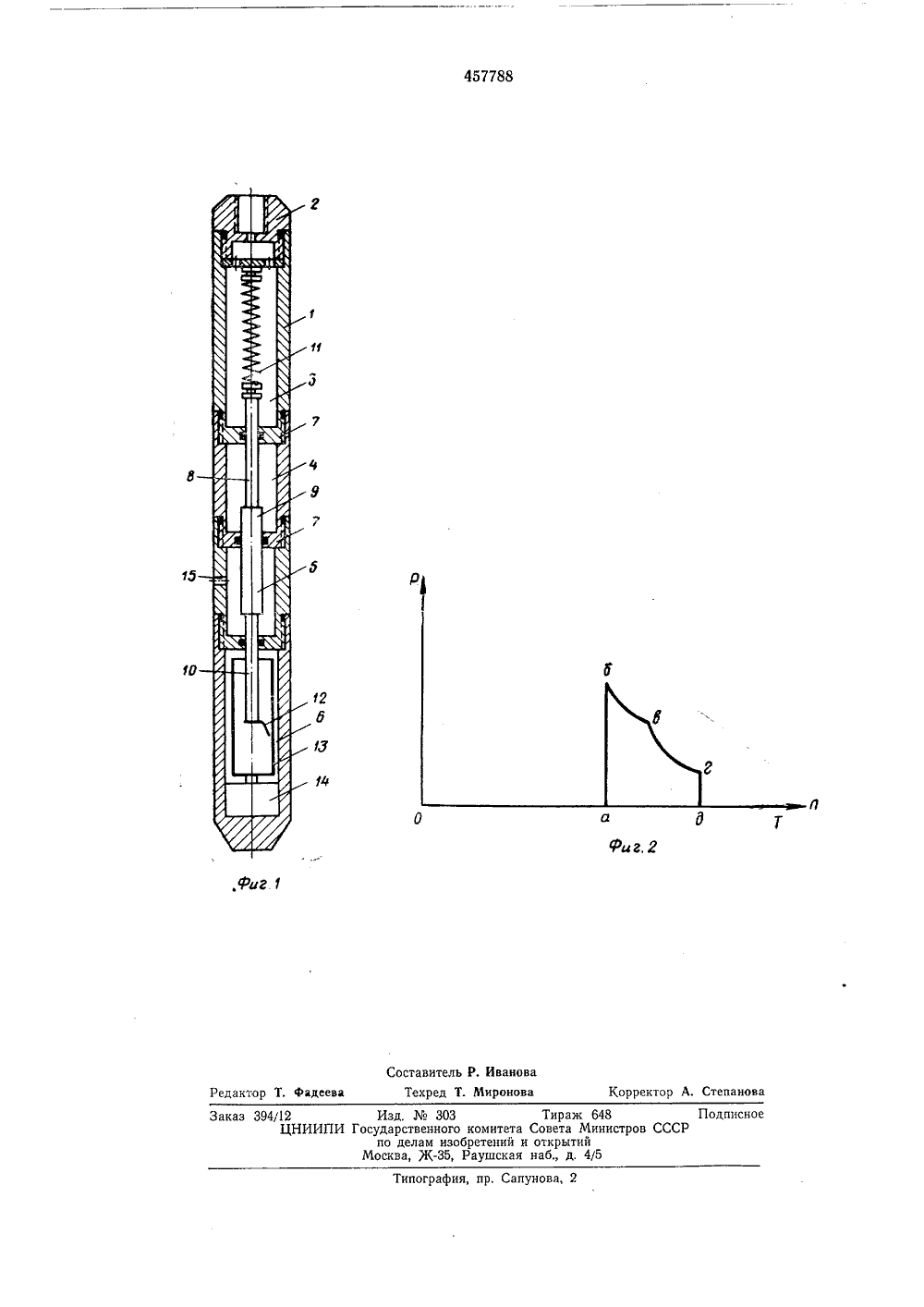

Вс" с- -"стен СА ИЕ 00 4577 ОП И НИЗОБРЕТЕНИЯ Союз СоветеваСоциалистическихРеспублик К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 Зависимое от авт. свидетельства Е 21 Ь 47/08.70 (21) 1462071/222) Заявлен оединением заявкиГасударственный комитет Совета 1 йииистрав СССР оо делам изобретений и открытий(72) Авторы изобретения Е, К, Поздеев, П, С. Лапшин, Г. ф, Думчев и В. И. Овчинников кирский государственный иаучно-исследовате институт нефтяной промышлеииос(71) Заявите ский оектнь ИА 4) ДИфф иствам Изобретение относится к устро для исследования нефтяных скважин.Известен дифференциальный глубинный манометр, содержащий корпус с манометрической, атмосферной камерами и камерой измеряемого давления с размещенным внутри них штоком, соединенным с пером регистратора.Предложенный манометр отличается от известного тем, что шток выполнен трехступенчатым, причем его утолщенная часть расположена в атмосферной камере и камере измеряемого давления.Это повышает чувствительность и улучшает качество записи кривых измеряемого давления.На фиг. 1 изображен предлагаемый манометр, общий вид; на фиг. 2 - карта давления.Манометр содержит корпус 1 с головкой 2 и четырьмя камерами: манометрической 3, атмосферной 4, камерой измеряемого давления 5 и камерой низкого давления 6. Все камеры разделены между собой перегородками 7, через которые проходит трехступенчатый шток 8. Диаметр средней части 9 штока больше диаметра крайних частей 10. Один конец штока соединен с манометрической пружиной 11, жестко соединенной с головкой 2 корпуса манометра, а другой его конец - с пером 12 регистратора 13. В камере низкого давления 6 установлен часовой механизм 14. й ГЛУБИННЫЙ МАНОМЕ Манометр работает следующим образом, Его устанавливают в трубы ниже пакера(не показан), На шток 8 в манометрической камере 3 постоянно действует гидростатическое давление над пакером, которое подается к манометру, а в камере измеряемого давления 5 на разность площадей (Р - /) утолщенной средней 9 и крайних 10 частей штока действует давление жидкости под пакером через бо ковос отверстие 15.В процессе спуска испытателя пластов давление жидкости под пакером и над пакером изменяется незначительно, так как открыт уравнительный клапан испытателя пластов, 15 поэтому шток 8 взаимно уравновешен и пружина 11 не растягивается.В момент пакеровки испытатель пластовсжимается и его уравнительный клапан закрывается, а впускной клапан открывается (не 20 показаны). В этот момент давление столбажидкости над пакером максимальное и равно гидростатическому, а ниже пакера давление равно весу столба жидкости, залитой в трубы (если она заливалась), или близко к ат мосферному (если трубы пусты).Гидростатическим давлением из манометри.ческой камеры 3 шток 8 перемещается в камеру низкого давления 6 и растягивает пружину 11 на величину аб (см. фиг. 2). С мо мента открытия впускного клапана испытателя пластов в трубы поступает пластовая жидкость. Увеличение столба жидкости в трубах во время притока на бланке регистратора 13 фиксирует кривую притока бв.Шток от усилия, создаваемого давлением жидкости в трубах на разность площадей (Р - 1), перемещается в манометрическую камеру 3. Это усилие одинаково направлено с упругим усилием манометрической пружины.При закрытии поворотного клапана давление под пакером и в камере измеряемого давления быстро нарастает до пластового. Утолщенная часть штока камеры измеряемого давления перемещается в камеру атмосферного давления 4, а регистрирующее перо 12 записывает кривую восстановления давления вг.По окончании времени стояния на восстановлении давления производится снятие пакера, после чего давление над и под пакером выравнивается, давление в манометрической камере 3 и камере измеряемого давления 5 также выравнивается, шток 8 в этот момент перемещается от упругой силы манометрической пружины в манометрическую камеру, а регистрирующее перо 12 записывает вертикальную прямую гд, величина которой равна разности пластового давления и гидростатического.5 Таким образом, на карте давления в процессе испытания записывается только открытие клапана - вертикальная прямая аб (величина депрессии), кривая притока бв, кривая вг восстановления давления и за крытие впускового клапана испытателя -прямая гд (величина разности пластового давления от гидростатического). Предмет изобретения15Дифференциальный глубинный манометр,содержащий корпус с манометрической, атмосферной камерами и камерой измеряемогодавления с размещенным внутри них штоком,20 соединенным с пером регистратора, о т л и ч аю щий ся тем, что, с целью повышения чувствительности и улучшения качества записикривых измеряемого давления, шток выполнен трехступенчатым, причем его утолщенная25 часть расположена в атмосферной камере икамере измеряемого давления,457788 д и 8.2 фиг 1 Составитель Р, ИвановаРедактор Т. Фадеева Техред Т. Миронова Корректор А. Степанова Заказ 3 Типография, пр, Сапунова, 2 2 Изд.303ЦНИИПИ Государственного комитепо делам изобретенииМосква, Ж, Раушска Тираж 64а Совета Мини открытийя наб., д, 4/5 Подписнотров СССР
