Питающая рамка прядильной машины мокрого прядения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 456420
Автор: Джон
Текст

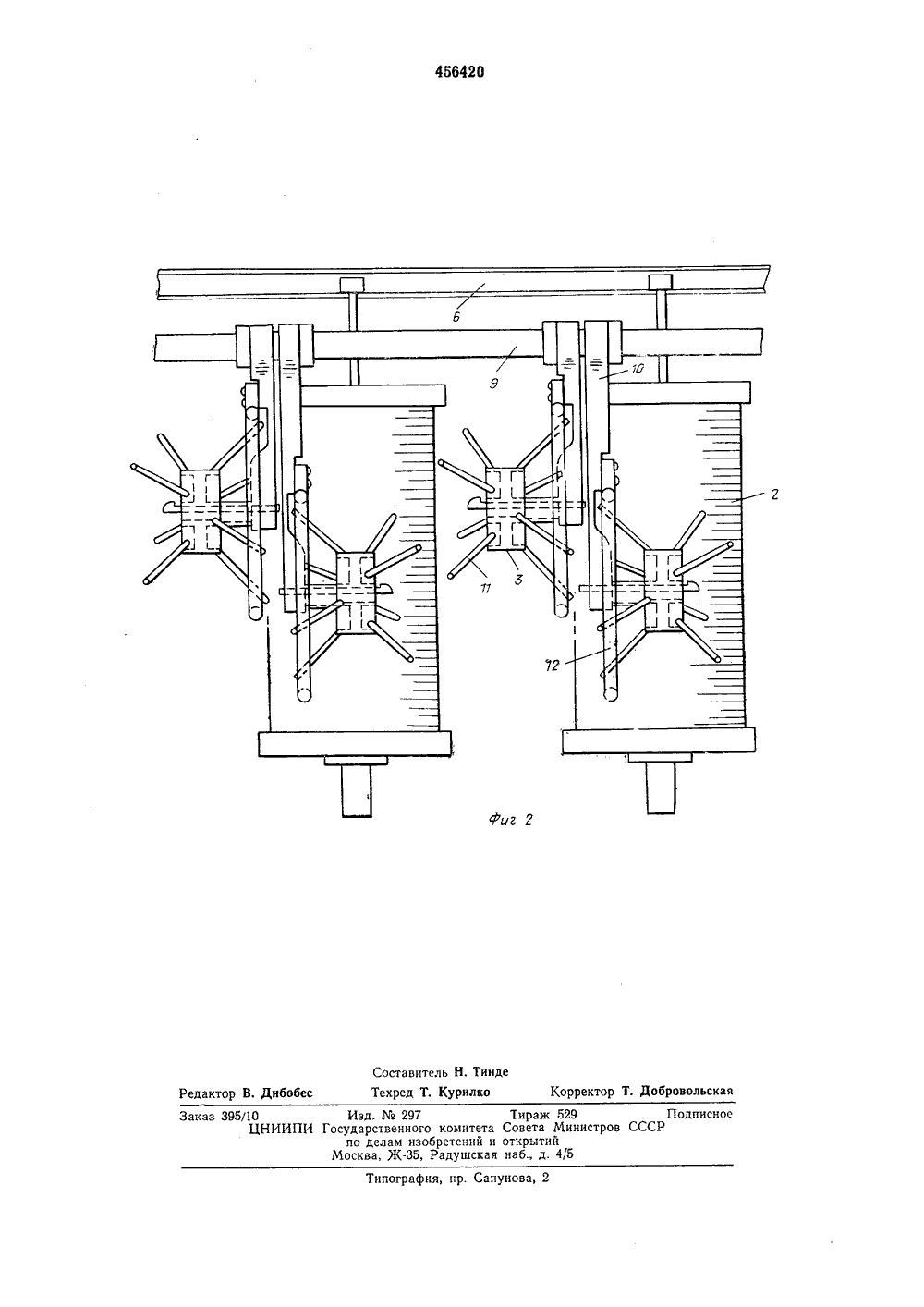

п 456420 ОП ИСА НИ ЕИЗОБРЕТЕНИЯК ПАТЕ НТУ Союз Советских Социалистических Республик1) Зависимый от патента 1) 1635005 011 т 1/10 22) Заявлено 22(33) ВеликобританияОпубликовано 05,01,75. БюллетеньГосударственный комите Совета Министров СССР по делам изобретений 3) УДК 677,052.84(088,8) и открыти та опубликования описания 05.03.7 72) Автор изобретени Иностранец Джон Принджл Мэки(Великобритания) Иностранная фирма мз Мэки энд Санз ЛимитедЗаявител ж 54) ПИТАЮЩАЯ РАМКА ПРЯДИЛЬНОЙ МАШИНЬ МОКРОГО ПРЯДЕНИЯры 8 для в1 рычаги 10 сками 3.Каждый ролик 3 несет элементы для удержания ровницы 1 от сползания, выполненные в виде закрепленных на цилиндрической поверхности каждого ролика у его торцов системы стержней 11 так, что расстояние между концами стержней, расположенными у противоположных торцов ролика, больше расстояния между их основаниями примерно в четыре раза.На каждой стороне ролика закрепляется не более четырех-шести стержней, чтобы не увеличивать площадь контакта с ровницей, а для предотвращения соскальзывания ровницы за вершины этих элементов соосно с каждым роликом 3 на рычаге 10 установлено неподвижно кольцо 12 с зазором относительно концов стержней.Для облегчения конструкции ролик 3 и стержни 11 выполнены из пластмассы. дмет изобретен Питающая рамка прядильной машины мокрого прядения, содержащая ролики, взаимодействующие с ровницей и несущие элементы 30 для удержания ровницы от сползания, о тл иИзобретение относится к текстильнои промышленности и касается устройства питающей рамки прядильной машины мокрого прядения, которая является частью шпулярника машины и служит для направления ровницы, сходящей с катушки в корыто с жидкостью.Известна питающая рамка, содержащая ролики, взаимодействующие с ровницей и несущие элементы для удержания ровницы от сползания.В предлагаемой питающей рамке для более надежного удержания ровницы элемент для ее удержания выполнен в виде системы стержней, укрепленных на цилиндрической поверхности каждого ролика у торцов так, что расстояние между концами стержней, расположенных у противоположных торцов ролика, больше расстояния между их основаниями, при этом соосно ролику установлено кольцо с зазором относительно концов стержней.На фиг. 1 изображена предлагаемая питающая рамка, вид спереди; на фиг. 2 - то же, вид сбоку.Ровница 1 сматывается с катушки 2 и проходит через направляющие ролики 3 в корыто 4 с водой, откуда выходит через выступ 5 в корыте к прядильной головке машины.Каждая катушка 2 подвешена на поперечине 6, закрепленной на каркасе 7 в верхней части прядильной машины. Каркас 7 несет опоала 9, на котором смонтировань о свободно вращающимися роличающаяся тем, что, с целью более надежного удержания ровницы, элемент для ее удержания выполнен в виде системы стержней, укрепленных на цилиндрической поверхности каждого ролика у торцов так, что расстояние между концами стержней, расположенных у противоположных торцов ролика, больше расстояния между их основаниями, при этом соосно ролику установлено кольцо 5 с зазором относительно концов стержней.456420 Составитель Н. ТиндеТехред Т. Курилко Редактор В. Дибобес Корректор Т. Добровольская Типография, пр. Сапунова, 2 Заказ 395/10 Изд. М 297 Тираж 529 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж-З 5, Радушская наб., д. 4/5
СмотретьЗаявка
1635005, 22.03.1971
ДЖОН ПРИННДЖЛ МЭКИ
МПК / Метки
МПК: D01H 1/10
Метки: мокрого, питающая, прядения, прядильной, рамка
Опубликовано: 05.01.1975
