Генератор прямоугольных импульсов

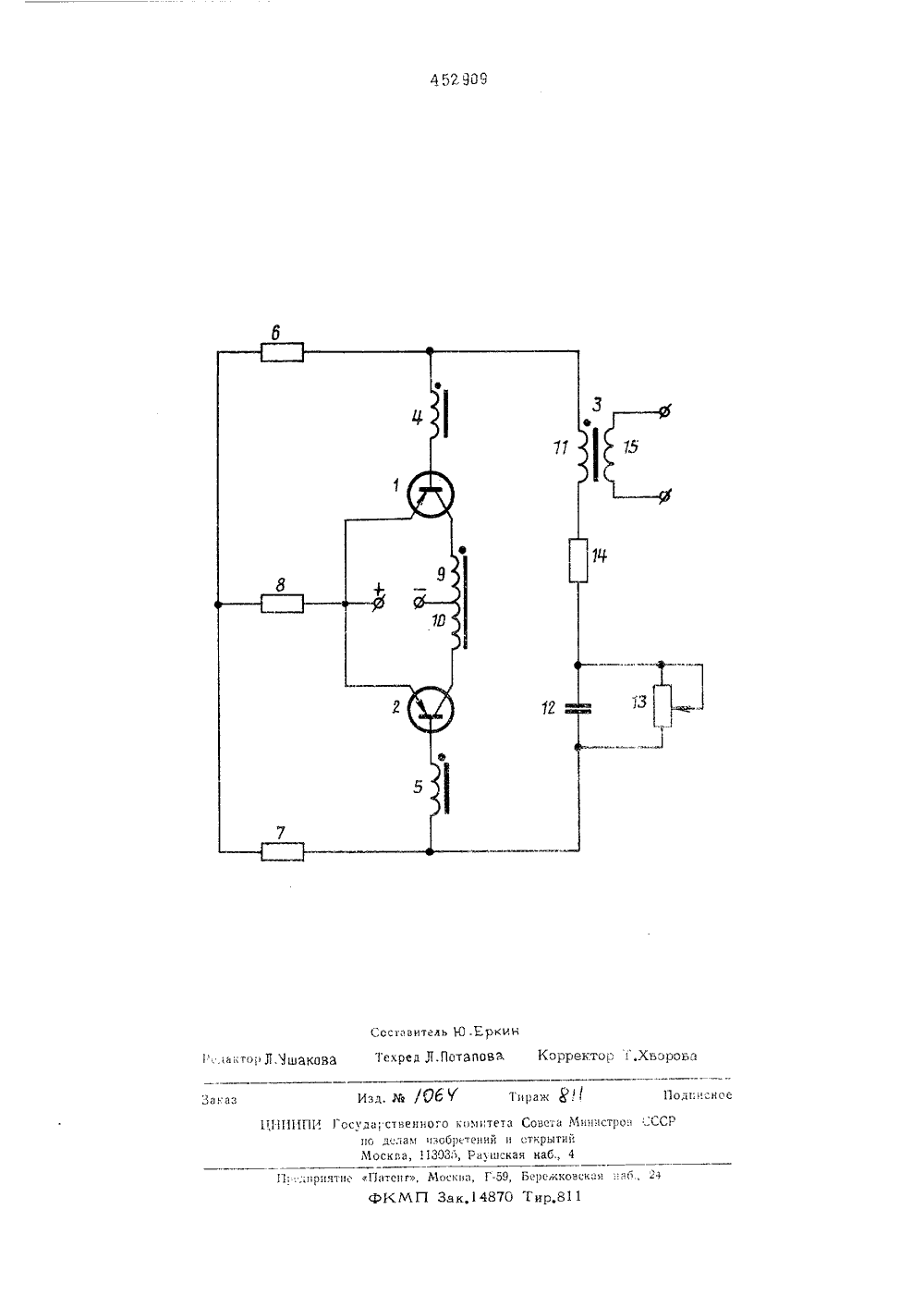

. ". ",. и .,зтаооойое ОП ИСАНИЕ ИЗОБРЕТЕНИЯ И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советскик Социалистицескик Республик(22) Заявлено 04.1 51) М, Кл,Н ОЗЬ 116 Н 03 й 3/26 с присоединением2) Приоритет -публ икова но 05, 12. 7 заявки -осударствеииый комитеСовете Министров СССРпо делам изобретенийи открытий(53) УД Бюллетень4 Дата опубликовани писания "5 12.74 1,314.572 (088.8) 72) Автор изобретения Л, И. Павл 71) Заявитель Харьковский филиал Института автоматики Р ПЧл" УдОП%Х ИУНлЧЬСОН(54) ГБНБРА диотехникв устройс= Бель изобретения - чстранп е ного недостатка, Для этого указа: "ая вромязадаюшая цепочка подсседлнена л та кам соединения базовь х обл,с-; вых резисторов.На чертеже приведена лрг цин;сльнл. схема предлагаемого генера. ора прял.оугольных импульсов, Генератор - л;ст.:=1. по схеме двухтактного ферроре:,лансно., преобразователя на транзисторах 1 . г трансформаторе 3, На схеме обмотк т трансформатора 3 разнесень Сердечник трансформатора 3 имеет прямоугольную петлю гистерезиса, Базовые обл.ткц и 5 трансформатора 3 разно.,.е:анымл концами подключены к базам транзисторов 1 и 2, а другимн - через резисторы 6 7 и резистор 8 к положительному полюсу источника питания, к которолту подсоедж.ены эмиттеры транзисторов 1 и 2, Отрнц,:. тельный полюс источника питания коллекторные обмотки 9 н 10 подключен:. к коллекторам трап в 1 и 2.Времязадаюшаяссс сит н" тто следовательно соединенной обмотки 1 1 об 5 зисторо цепочка 25 Изобретение относится к ра е, оно может быть использовановах импульсной техники.Известен генератор прямоугольных напряжений, выполненный по схеме двухтактного феррорезонансного преобразователя напряжения в частоту, содержаший два транзистора р-п-р-проводимости, трансформатор с сердечником из материала с прямоугольной петлей гистерезиса, базовые обмотки которого разноименными концами подсоединены к базам транзисторов, а другими через базовые резисторы подключены к положительному полюсу источника питания, к которому подсоединены ерьтзмитт транзисторов, а отрицательный иолюс источника питания через коллекторные обмотки трансформатора подсоединены к коллекторам транзисторов, содержаший также времязадаюшую цепочку, состоящую ьз последовательно соединенных обмотки обратной связи, резистора и конденсатора, зашунтированного переменным резистором. Скважность и частоту выходных импульсов этого генератора невозможно регулировать 6 " дат Е Щ- .,; .," (11) т 52909ратной связи, конденсатора 12, шунтированного переменным резистором 13, и резистора 14. Импульсы снимаются с выходной обмотки 15.Генератор работает следуюшим образом,При подаче напряжения питания происходит лавинообразное откргявание одного из транзисторов, В интервале времени, когда он открыт, происходит заряд конденсатора 12 до величины напряжения, индуктированного в обмотке 11 обратной связи,В момент насыщения сердечника трансформатора 3 (когда индуктивное сопротивление первичной обмотки 9, связанной с коллектором транзистора 1, резко уменьшается)происходит запирание транзистора 1, Транзситор 2 открывается не сразу после запирания транзистора 1, а по истечении некоторого времени, определяемого временемразряда конденсатора 12, После открывания транзистора 2 конденсатор 12 перезаряжается, и процесс повторяется,С помошью переменного резистора 13можно изменять постоянную времени разряда конденсатора 12, т. е, изменять скважность генерируемых и.пульсов и их частоту Предмет изобретенияг енератор прямоугольных импульсов,выполненный по схеме двухтактного феррорезонансного преобразователя напряжения в частоту, содержаший два транзистора .р-п-р-проводимости, трансформатор с сердечником из материала с прямоугольной петлей гистерезиса, базовые обмотки которого разноименными концами подсоединены щ к базам транзисторов, а другими через базовые резисторы подключены к положительному полюсу источника питания, к которому подсоединены эмиттеры транзисторов, а отрицательный полюс источника питания 1 через коллекторные обмотки трансформатора подсоединен к коллекторам транзисторов, содержащий также времязадаюшую цепочку, состоящую из последовательно соединенных обмотки обратной связи, резио стора и конденсатора, зашунтированного пе.ременным резистором, о т л и ч а ю ш и й с я тем, что, с целью регулирования скваж ности и частоты выходных импульсов, указанная времязадаюшая цепочка подсоединен; дс точкам соединения базовых обмоток и баювых резисторов.452909 Сосгавитель Ю.Еркин Техред Л.Потапова Корректор Т.Хьороьо Рсдакто Л,ЧШаКаВа Изд./Об Ч Тираж Подписное Зал аз Прг;и 1 риитис аПатеиг, Москва, Г, Берелкковскаи ии., 2 ФКМП Зак.14870 Тир.811111.1 И 11111". оссда; ствеииого лолиитета Совета Министров ССР ио дедал изобретеыий и открытий Москва, 11393,1, Ралги кая наб., 4
