Система ограничения последствий аварии на атомной электростанции

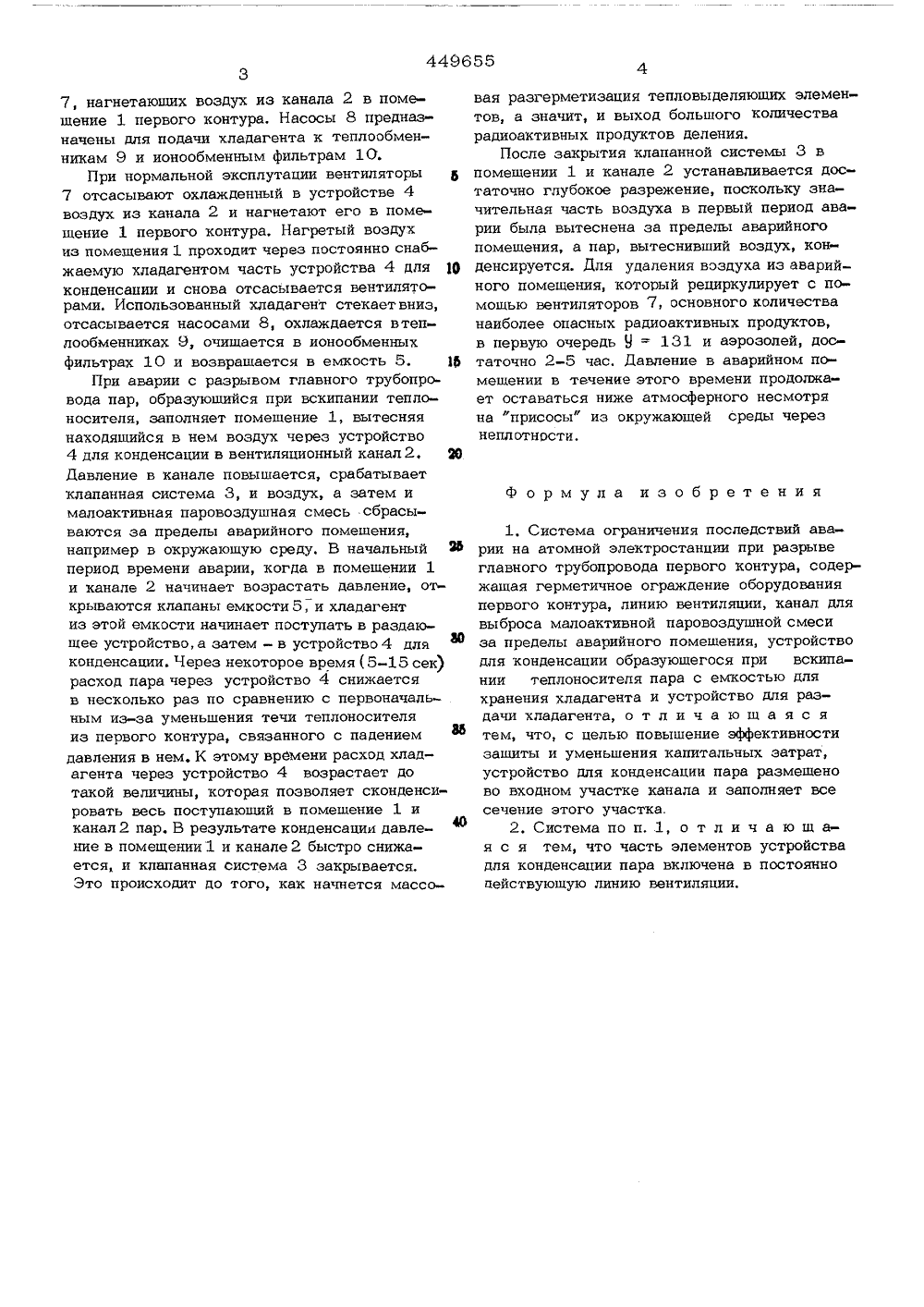

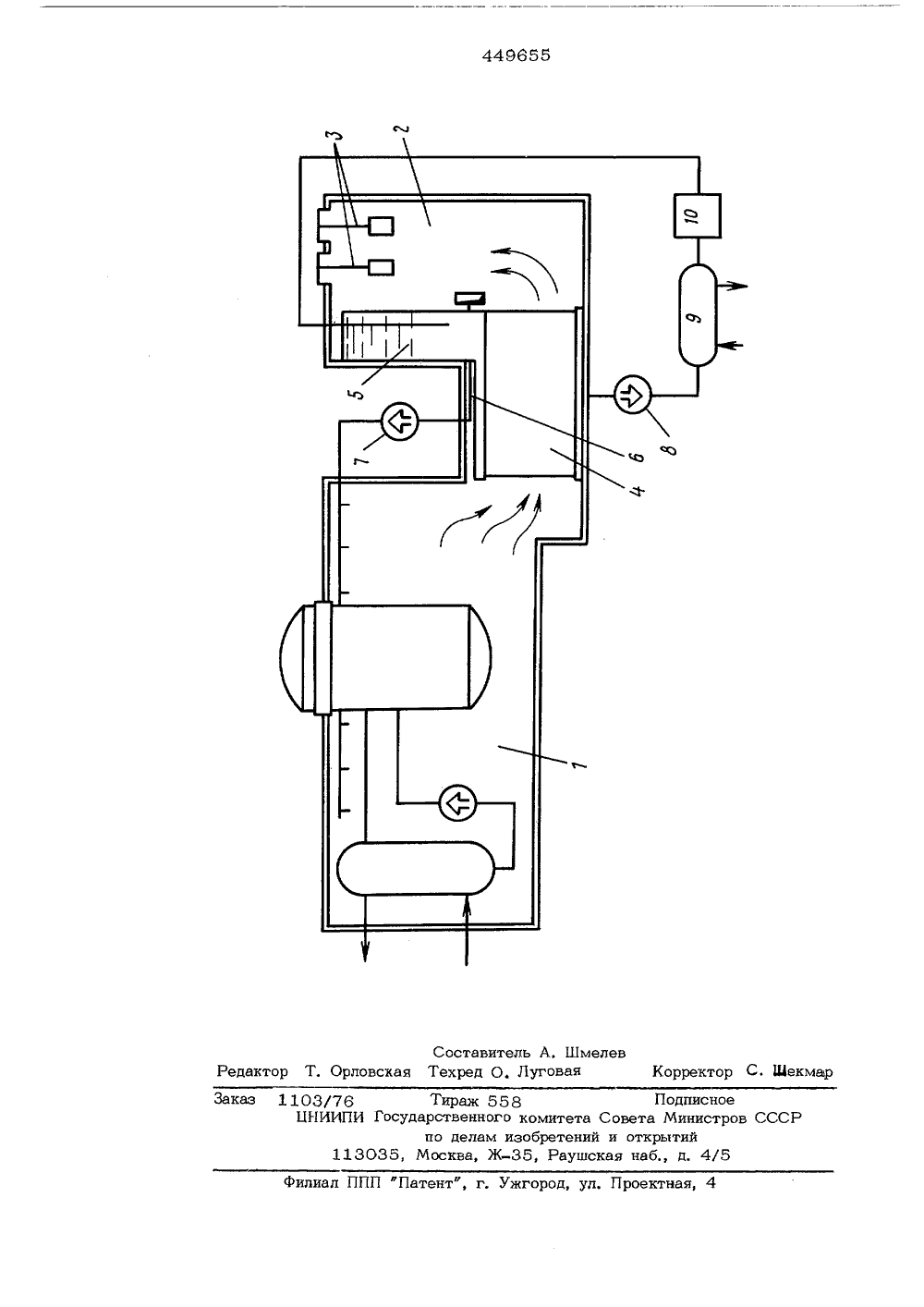

О П -"Н"И Е ИЗОБРЕТЕН ИЯйьад Союз Советских Социалистических Республик5.0 с присоединением заявкиГосударственный комитеСовета Министров СССРпо делам изобретенийи открытий 23) Приори 53) УДК 621.039 5(45) Дата опубликования описания 18.04,7 Ржезников, Б. М. Столяров,рызлов, В. ф. Газизов М. Букринский, В, Н. Миронов, Ю.)Ав ен Всесоюзный дважды ордена Трудового Красного Знамени теплотехническит аучно-исследовательский институт им, ф, Э. Дзержинского Заявител(5 СИСТЕМА ОГРАНИЧЕНИЯ ПОСЛЕДСТВИЙ АВАРИИ НА АТОМНОЙ ЭЛЕКТРОСТАНЦИИ вяза истемам ограни- разрыве главнтура атомной 5 ра из са июторо лаждения воздуха с системои вен Изобретение относится к счения последствий аварии приного трубопровода первого коэлектростанции (АЭС).Известны системы ограничения последствий таких аварий, содержащие герметичное ограждение оборудования первого контура, линию вентиляции, канал для выброса малоактивной паровоздушной смеси за пределы аварийного помещения, например в окружающую 1 О среду, устройство для конденсации образующегося при вскипании теплоносителя пара с емкостью для хранения хладагента и устройство для раздачи хладагента.В таких системах для конденсации пара т 5 используют спринклерные устройства, которые только частично снижают давление в помещениях первого контура при аварии и необеспечивают полной конденсации пара из-затого, что расход впрыскиваемой воды невоз можно подобрать в соответствии с законом поступления пара из контура. Создание избыточного давления в аварийном помещении небежно приводит к радиоактивным выбром в окружающую среду, Обеспечение гер метичности помещения первого контура с о со значительными затратами.Цель изобретения - повышение эффективости зашиты и уменьшение капитальных затДля достижения этои цели устроиство для конденсации пара размещено во входном участке канала для выброса малоактивной паровоз- душной смеси и заполняет все сечение этого участка. Часть элементов устройства для кон денсации пара может быть включена в постоянно действующую линию вентиляции.На чертеже схематично изображена предлагаемая система.Помещение 1 первого контура АЭС соединено с каналом 2 для выброса малоактивной паровоздушной смеси за пределы этого помещения. Канал снабжен клапанной системой 3. Во входном участке канала расположено устройство 4 для конденсации пара с емкостью 5 для хранения хладагента и ра;сдающим устройством 6, состоящим из двух частей. Одна часть раздающего устройства включена в постоянно действующую лин7, нагнетающих воздух из канала 2 в помещение 1 первого контура, Насосы 8 предназначены для подачи хладагента к теплообменникам 9 и ионообменным фильтрам 10,При нормальной эксплутации вентиляторы7 отсасывают охлажденный в устройстве 4воздух из канала 2 и нагнетают его в помещение 1 первого контура. Нагретый воздухиз помещения 1 проходит через постоянно снабжаемую хладагентом часть устройства 4 для 19конденсации и снова отсасывается вентиляторами. Использованный хладагент стекает вниз,отсасывается насосами 8, охлаждается втеплообменниках 9, очищается в ионообменныхфильтрах 10 и возвращается в емкость 5. 1 дПри аварии с разрывом главного трубопровода пар, образующийся при вскипании теплоносителя, заполняет помещение 1, вытесняянаходящийся в нем воздух через устройство4 для конденсации в вентиляционный канал 2, 30Давление в канале повышается, срабатываетклапанная система 3, и воздух, а затем ималоактивная паровоздушная смесь сбрасываются за пределы аварийного помещения,например в окружающую среду. В начальный ЗЬпериод времени аварии, когда в помещении 1и канале 2 начинает возрастать давление, открываются клапаны емкости 5, и хладагентиз этой емкости начинает поступать в раздающее устройство,а затем - в устройство 4 дляконденсации. Через некоторое время (5-15 сек)расход пара через устройство 4 снижаетсяв несколько раз по сравнению с первоначальным из-за уменьшения течи теплоносителяиз первого контура, связанного с падениемдавления в нем. К этому времени расход хладагента через устройство 4 возрастает дотакой величины, которая позволяет сконденсировать весь поступающий в помещение 1 иканал 2 пар, В результате конденсации давление в помещении 1 и канале 2 быстро снижаетсяи клапанная система 3 закрывается,Это происходит до того, как начнется массовая разгерметизация тепловыделяющих элементов, а значит, и выход большого количестварадиоактивных продуктов деления.После закрытия клапанной системы 3 впомещении 1 и канале 2 устанавливается достаточно глубокое разрежение, поскольку значительная часть воздуха в первый период аварии была вытеснена за пределы аварийногопомещения, а пар, вытеснивший воздух, конденсируется. Для удаления воздуха из аварийного помещения, который рециркулирует с помощью вентиляторов 7, основного количестванаиболее опасных радиоактивных продуктов,в первую очередь 9 = 131 и аэрозолей, достаточно 2-5 час. Давление в аварийном помещении в течение этого времени продолжает оставаться ниже атмосферного несмотряна фприсосы" из окружающей среды черезнеплотности,ф ормула изобретения1. Система ограничения последствий аварии на атомной электростанции при разрывеглавного трубопровода первого контура, содержащая герметичное ограждение оборудованияпервого контура, линию вентиляции, канал длявыброса малоактивной паровоздушной смесиза пределы аварийного помещения, устройстводля конденсации образующегося при вскипании теплоносителя пара с емкостью дпяхранения хладагента и устройство дпя раздачи хладагента, о т л и ч а ю ш а я с ятем, что, с целью повышение эффективностизашиты и уменьшения капитальных затрат,устройство для конденсации пара размещеново входном участке канала и заполняет всесечение этого участка.2. Система по п. 1, о т л и ч а ю ш ая с я тем, что часть элементов устройствадпя конденсации пара включена в постояннодействующую линию вентиляции,Заказ 1103/76 Тираж 558 ПодписноеБНИИПИ Государственного комитета Совета Министров СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д, 4/5Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
